Өлшеуіш трансформаторлар. Кернеудің өлшеуіш трансформаторлары. Міндеті, жіктелуі, құрылғысы, маркілену жүйесі. Электрлік параметрлері. Кернеу трансформаторларының және аспаптардың оларға қосылу сұлбасы.

1. Сабақ мақсаты: Кернеудi өлшеу трансформаторларын зерттеу.

2. Жабдықтар мен құралдар:

2. 1. Кернеу өлшеуіш трансформаторлары: НОМ-35, ЗНОМ-35, ЗНОМ-20, НКФ-110, НДЕ-500-72.

2. 2. Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.

2. 3. Жұмыс құралы.

3. Нұсқау 1сағ. Өлшеуіш трансформаторлар. Кернеудің өлшеуіш трансформаторлары. Міндеті, жіктелуі, құрылғысы, маркілену жүйесі. Электрлік параметрлері. Кернеу трансформаторларының және аспаптардың оларға қосылу сұлбасы.

4. Техника қауіпсіздігі бойынша негізгі шаралар.

4. 1. ТК №1 З. 2., п. 3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.

5. №14 Тәжірибелік жұмыс 5 сағ.

Кернеу өлшеуіш трансформаторларын оқып білу.

5. 1. Жұмыс мақсаты: Кернеу өлшеу трансформаторларының құрылғысын, таңбалау жүйесін, электрлік параметрлерін оқып білу.

5. 2. Тапсырма:

1. Кернеу өлшеу трансформаторларының құраылғысын, таңбалау жүйесін, электрлік параметрлерін оқып білу.

2. Бақылау сұрақтарына жауаптар дайындау.

6. Бақылау сұрақтары:

1. Кернеу өлшеуіш трансформаторларының класификациясы, міндеті, маркілену жүйесі.

2. Кернеудi өлшеуіш трансформаторларының негiзгi параметрлерi.

3. Құралдарды қосылу схемасы және кернеудi бiр фазалық трансформатор

арқылы реленің желiге қосылуы.

4. Кернеу трансформаторларына қойылатын талаптар.

5. НОМ-35, ЗНОМ-35 бiрфазалық май трансформаторлары .

6. ЗНОЛ. 06 топтамасының кернеу трансформаторлары.

7. НКФ-110, НДЕ кернеу трансформаторлары.

8. Кернеу трансформаторларының орамдарының қосылу схемалары.

7. Әдебиет

Почаевец В. С., Электрические подстанции М., 2001г.

Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.

Андреев В. А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.

Ливинец Н. П., Немилостивый А. Н. Энергетика анықтамасы. К., Техника, 2008ж

Сибикин Ю. Д., Сибикин М. Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

№14. Тәжірибелік жұмыс. Кернеу өлшеуіш трансформаторларын оқып білу.

Кернеу өлшеуіш трансформаторларын релелік қорғаныс пен өлшеу приборларының кернеу орамдарын қоректендіру үшін, өлшеу приборларының және олардың оқшауларының шектерін кеңейту үшін 380 кВ және одан жоғары кернеулі айнымалы токы қондырғыларда қолданады.

Конструкциялары бойынша бірфазалық және үш фазалық трансформаторлар болып бөлінеді. Үш фазалық кернеу трансформаторлары 18 кВ кернеуге дейін, ал бір фазалық кез-келген кернеуге дейін қолданылады. Трансформатордың оқшаулану типтеріне байланысты құрғақ, майлы және құйылған оқшаулағышты болады.

Майлы оқшаулағышты кернеу трансформаторлары 6-1150 кВ кернеуде ашық және жабық тарату құрылғыларында қолданылады. Бұл трансформатордағы салқындау және оқшаулау қызметін атқаратын орамдар мен магнит өткізгішке май құйылған.

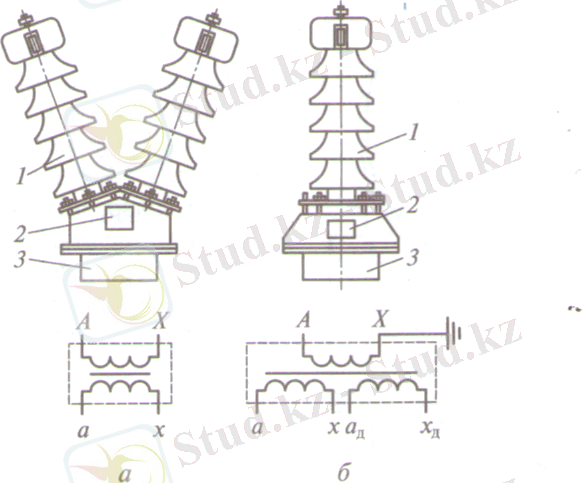

5-сурет. Бір фазалық майлй кернеудiң трансформаторлары: а- НОМ -35 типті; б-ЗНОМ-35 типті;

1 - жоғарғы кернеу кірісі;

2 - НН кірістерінің қорабы;

3 - бак.

Бір фазалық төрт орамды трансформаторлардан ЗНОМ-15, ЗНОМ-20, ЗНОМ-35 бірфазалық екіорамды трансформаторларды НОМ-6, НОМ-10, НОМ-15, НОМ-35 айыра білу керек.

Бір фазалық төрт орамды трансформаторлар 5, а-суретте көрсетілген. Мұндай трансформаторларда ВН кірістерінің екеуі, НН кірістерінің екеуі болады. Бір фазалық екі орамды трансформаторлар (5, б-сурет) ВН орамының бір ұшы жерлестірілген, ВН жалғыз кірісі қақпақта, ал НН кірістері бак қабырғасының жанында орналасқан. Жоғары кернеулі (ВН) орамы фазалық кернеуге, негізгі төменгі кернеулі (НН) орамы 100/ 3 \sqrt{3} В, қосымша орамы 100/3 В есептелген. Мұндай трансформаторлар жерлестірілетін деп аталады және 6, в-суретіндегі сұлба бойынша жалғанады.

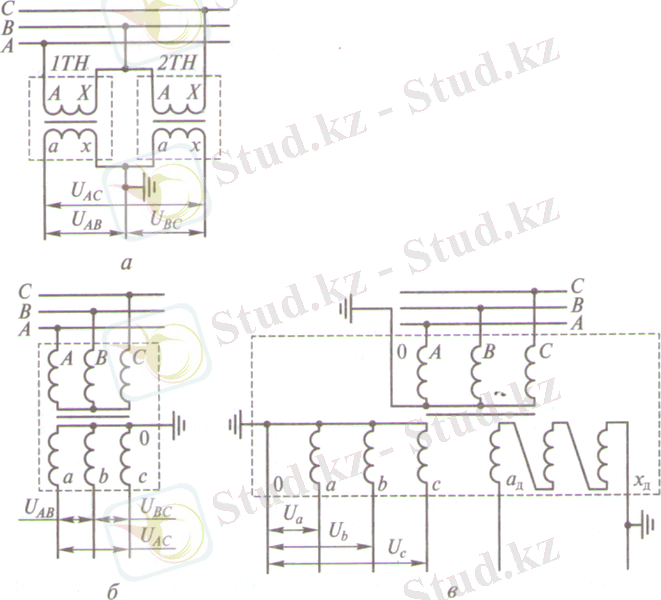

6-сурет. Кернеу трансформаторы орамдарының жалғану сұлбасы.

ЗНОМ-15, ЗНОМ-20, ЗНОМ-24 типті траснформаторлар қуатты генераторлардың комплектілік шина өткізгіштеріне қондырылады. Магниттенуден шығын төмендету үшін олардың бактері магнитті емес болаттардан жасалады.

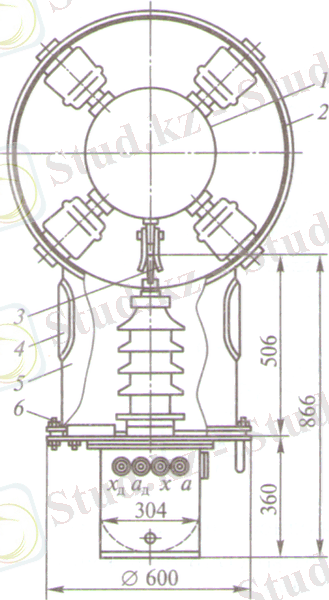

7-сурет. ЗНОМ-20 кернеу трансформаторының комплектілік тоқөткізгіште орнатылуы:

1 - тоқөткізгіш;

2 - экран;

3 - пышақты түйіспе;

4 - қарайтын люк;

5 - құбырша;

6 - бекіту болттары.

7-суретте кернеу трансформаторының комплектілік тоқөткізгіште орнатылуы көрсетілген. Трансформатор пышақты түйіспе 3 көмегімен экранмен 2 жабылған тоқөткізгішке 1 бекітілген серіппелі түйіспелерге қосылады. Қараушы люкті 4 құбыршаға 5 трансформатордың қақпағы болттармен 6 бекітілген. Сонымен трансформатордың жоғары кернеулік кірісі (ВН) тоқ өткізгіштің экранымен жабық шетінде орналасқан. Төменгі кернеулі НН орамның қысқыштары бактың бүйірлі қабырғасына шығарылған және бөлек қораппен жабылған.

110 кВ және оданда жоғары кернеулі қондырғыларда НКФ -110 типті каскадты трансформаторлар қолданылады. Мұндай трансформаторлардың жоғары кернеулі орамы ВН бір қалыпта бірнеше магнит өткізгіштеріне таратылады. Соған байланысты олардың оқшаулануы жеңілденді. НКФ -110 екі стержнді магнит өткізгіштен тұрады (8-сурет) . Оның әр стержнді U ф /2 кернеуге есептелген жоғары кернеулі орамдары орналасқан. Төменгі кернеулі (негізгі және қосымша) орамдары магнит өткізгіштің төменгі стержніне оралған. Жүктемені жоғары кернеулі орамдары бойынша бір қалыпты тарату үшін байланыс орамы П қызмет етеді. Мұндай магнит өткізгіштен және орамдардан тұратын блок фарфорлы қөйлекке орналасады да маймен толтырылады.

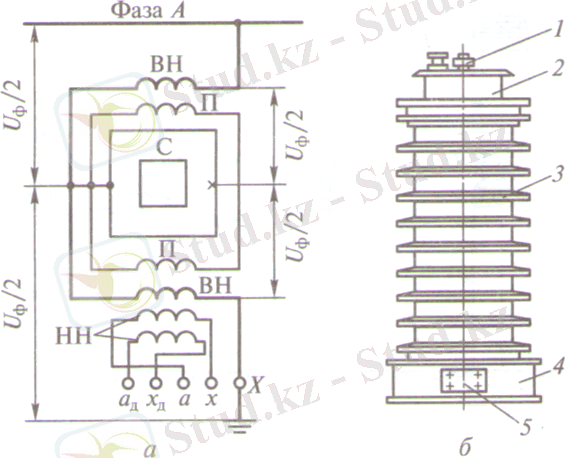

8-сурет. НКФ-110 кернеу трансформторы. а-сұлбасы; б-конструкциясы; 1- жоғары кернеу кірістері; 2-май қеңейткіш; 3- фарфорлық көйлек; 4- негіздік; 5- НН ұштарының қорабы

НТМК типті трансформатордың үш стержнді өзекшесі болады (9, а-сурет) . Әрбір стержнде бір фазаның ВН және НН орамдары орналасқан. ВН орамының әр фазасының негізгі орамдары басқа фазаның аз орам санымен жалғасқан. НТМК типті трансформаторлар электр қондырғыларының желілік кернеуін өлшеуге ғана қолданылуы мүмкін.

9, б-суретте НТМК типті трансформаторының электрқондырғысының шиналарына және оның аспаптарына жалғану сұлбасы көрсетілген. Трансформатор бес стержнді өзекшеден тұрады.

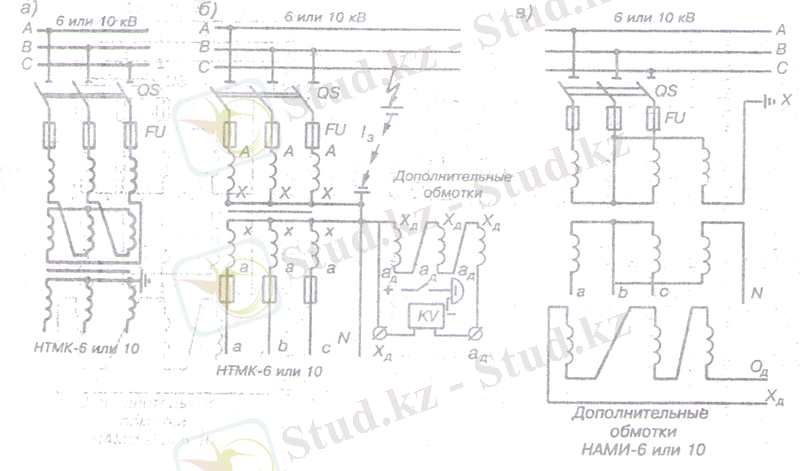

9-сурет. Үш фазалық кернеу трансформаторларының жалғану сұлбасы

а- НТМК типті; б-НТМИ типті; в-НАМИ типті

НТМИ типті трансформаторлардың бірінші және негізгі екінші реттік орамдарын жерлестірілген бейтараппен жұлдызшаға жалғайды. Бұл өлшеу аспаптарын және релелерді желелік, фазалық кернеуге қосуға мүмкіндік береді. Қосымша екінші реттік орамдарын ағытылған үшбұрышқа жалғайды. Қалыпты жұмыс жағдайында үш фазалық үш бұрыштың кернеу сомасы нөлге тең және үш бұрыштың ағытылған шығыстарында кернеу болмайды. Жерге тұйықталғанда желі фазалардың біреуінде трансформатордың осы фазасының ВН орамы шунтталады, ток мұнда болмайды.

9, в-суретте НАМИ типті трансформатор (кернеу, майлы, оқшаулауды бақылауға арналған) көрсетілген. Трансформатор a, b, c, N кірістеріндегі үш желілік, үш фазалық кернеулерін және қосымша орамның ад және хд кірістеріндегі нөлдік тізбекті кернеуді өлшеуді қамтамасыз етеді. НТМИ-10 және ЗНОЛ-10 кернеу трансформаторларына қарағанда НАМИ-10 трансформаторы сенімділігі жоғары және доғалық тұйықталуға төзімді болады. Трансформаторда біреуінің бірінші реттік орамдары U АВ және U ВС кернеулерін қосуға арналған, ал басқасының бірінші реттік орамы U В фазалық кернеуге қосылған екі, үш орамды трансформаторларды біріктіріп конструктивті жалғау орын алады. Желілік кернеуге қосылған, екі стержн типті трансформатордың магнит өткізгіші электротехникалық болат пластинадан жасалған. Жерлестіретін трансформатордың магнитөткізгіші конструкциялық болат пластинадан жиналған. Екі трансформаторлардың магнит өткізгіштері, орамдары трансформатордың активтік бөлігі болып есептеледі де, ол май толтырылған бактың ішіне орналастырылады.
