Тоқ және кернеудiң өлшеуіш трансформаторларды есептеу


Пән: Электротехника
Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 5 бет
Таңдаулыға:

Өлшеуіш трансформаторлар. Ток пен кернеу өлшеуіш трансформаторлар. Өлшеуіш трансформаторларды таңдау.

1. Сабақ мақсаты: Тоқ және кернеудiң өлшеуіш трансформаторлардың есептеу және таңдауы.

2. Жабдықтар мен құралдар:

2. 1. Тоқ өлшеуіш траснформаторлар: ТПОЛ-10, ТПЛ-10, ТШЛ-20, ТФЗМ.

2. 2. Кернеу өлшеуіш траснформаторлар: НОМ-35, ЗНОМ-35, ЗНОМ-20, НКФ-110, НДЕ-500-72.

2. 3. Технологиялық карта, техникалық сипаттамалар және пайдалану инструкциялары, плакаттар.

2. 4. Жұмыс құралы.

3. Нұсқау 1сағ. Өлшеуіш трансформаторлар. Ток пен кернеу өлшеуіш трансформаторлары. Өлшеуіш трансформаторларды таңдау.

4. Техника қауіпсіздігі бойынша негізгі шаралар.

4. 1. ТК №1 З. 2., п. 3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.

5. №15. Тәжірибелік жұмыс 5 сағ.

Тоқ және кернеу өлшеуіш трансформаторларын есептеу және таңдау.

5. 1. Жұмыс мақсаты: Тоқ және кернеу өлшеу трансформаторларының есептеу және таңдауының методикасын оқып білу.

5. 2. Тапсырма:

1. 10 кВ кернеулі таратқыш құрылғы үшiн кернеу трансформаторын таңдап тексеру.

2. 10 кВ кернеулі электр қуатын беру желiсi үшiн тоқ трансформаторын таңдап тексеру.

3. Бақылау сұрақтарына жауаптар дайындау.

6. Бақылау сұрақтары:

1. Кернеу және тоқ бойынша тоқтың трансформаторының таңдауы.

2. Электродинамикалық төзімділік бойынша тоқ трансформаторының таңдауы.

3. Қыздыру төзімділігі бойынша тоқ трансформаторының таңдауы.

4. Конструкция және нақтылық класы бойынша тоқ трансформаторының таңдауы.

5. Дәлдiк класы, екiншi жүктеме бойынша кернеу трансформаторының таңдауы.

6. Дәлдiк класына сәйкестiгіне кернеудi трансформаторының тексерілуiнің шарты.

7. Әдебиет

  1. Почаевец В. С., Электрические подстанции М., 2001г.
  2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
  3. Андреев В. А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
  4. Ливинец Н. П., Немилостивый А. Н. Энергетика анықтамасы. К., Техника, 2008ж
  5. Сибикин Ю. Д., Сибикин М. Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

№15. Тәжірибелік жұмыс. Тоқ және кернеу өлшеуіш трансформаторларын есептеу және таңдау.

Мысал, 10 кВ кернеулік тарату құрылғысы үшін кернеу трансформаторларын тексеру және таңдау 11-суретте көрсетілген: желілік кернеуге және кез-келген фазалық өлшеуге ажыратып-қосқышты РV вольтметрі; активтік РI және реактивтік РК энергиясын есептеу үшін орнатылған есептегіштерді; РV 1 және РV 2 екі кернеу релесін және тарату құрылғысы фазаларының оқшаулануын тексеруді қамтамасыз етуі тиіс

1-кесте.

Реттегіш (реле) және өлшеу аспаптарының мәліметі

Аспаптардың атауы
Типі
Аспаптар шарғысының саны
Бір орамның тұтыну қуаты, ВА
Қуат коэффициенті cos φ \cos\varphi
Аспаптардың атауы:

Вольтметр

Счетчик активной энергии

Счетчик реактивной энергии

Реле напряжения

Реле мощности

Типі:

Э-378

САЗУ-

-И670

СУ-

-И673

РН-50

РБМ-171

Аспаптар шарғысының саны:

1

2

3

1

1

Бір орамның тұтыну қуаты, ВА:

2

4

4

1

35

Қуат коэффициентіcos⁡φ\cos\varphi:

1

0, 38

0, 38

1

1

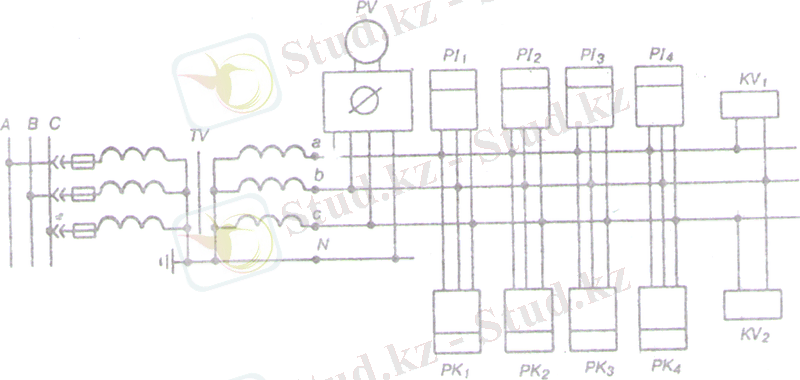

11-сурет. Кернеу трансформатрларын тексеруге арналған есептеу сұлбасы

НТМИ-10 кернеу трансформаторларын таңдайық, оның изоляцияны бақылауға арналған орамы және U 1ном ≥ U ра6 теңдеуін қанағаттандырады 10 кВ = 10 кВ.

Таңдалған трансформатор нақтылық класына сәйкестігі S 2ном ≥S 2расч ·S 2ном = 120

0, 5 нақтылық класына сәйкес келу үшін тексеріледі. Ол есептегіштердің қалыпты қаматамасыз етеді. S 2расч есептеуді 11- суреттегі сұлбамен және 2-кестемен жүргіземіз. Екінші реттік қуатты есептеу мына теңдеумен анықталады S 2расч = 34 , 42 + 742 = 81 В А . \sqrt{34, 42\ + 742\ = \ 81ВА. }

Кернеу трансформаторларының нақтылық класыны сәйкестігін тексеру жағдайы орындалады:

S 2ном = 120 ВА ≥S 2расч = 81 ВА.

2-кесте. Келтірілген мәліметтер сомалық қуатты есептеуге арналған

Атауы
Типі
Аспаптағы кернеу орамының саны
Аспап-тар саны
Бір орам-ның тұтыну қуаты, В·А
cos φ \cos\varphi
sin φ \sin\varphi
Соманың тұтыну қуаты

ΣР приб

Вт

ΣQ приб

вар

Атауы:

Вольтметр

Счетчик активной энергии

Счетчик реактив-ной энергии

Реле напряжения

Типі:

Э378

СА

ЗУ

СР

РН-50

Аспаптағы кернеу орамының саны:

1

2

3

1

Аспап-тар саны:

1

4

4

2

Бір орам-ның тұтыну қуаты, В·А:

2

4

4

1

cos⁡φ\cos\varphi:

1

0, 38

0, 38

1

sin⁡φ\sin\varphi:

0

0, 93

0, 93

0

Соманың тұтыну қуаты:

2

12, 15

18, 25

2

0

29, 75

44, 25

0

Атауы: Барлығы
Типі: 34, 4
Аспаптағы кернеу орамының саны: 74

2-мысал, Кернеуі 10 кВ тұтынушының жұмыс жағдайындағы қоректену максимальдық тогы 200А жлектр тасымалдау желілері үшін ток трансформаторларын тексеру және таңдау. Қысқа тұйықталу режиміндегі мәліметтер: i у =20 кА соққы тогы; В к =100 кА 2 ·с жылулық импульсі. Ток трансформаторына жалғанады: амперметр, активтік және реактивтік энергия есептегіштері, РТ-40/10 және Рт-40/50 ток релелері. Аспаптар мен ток трансформаторларының арақашықтығы l=5м. Қорғанысты іске қосу тогы I с. в. =900 А.

ТПЛ-10-0, 5/Р-200/5-УХЛЗ типті ток трансформаторларын таңдаймыз.

U ном =10 кВ = U раб =10 кВ;

I 1ном =200 А = I раб. макс = 200 А.

Таңдау жағдайы орындалады.

Таңдалған трансформаторларды қысқа тұйықталу тогымен тексереміз:

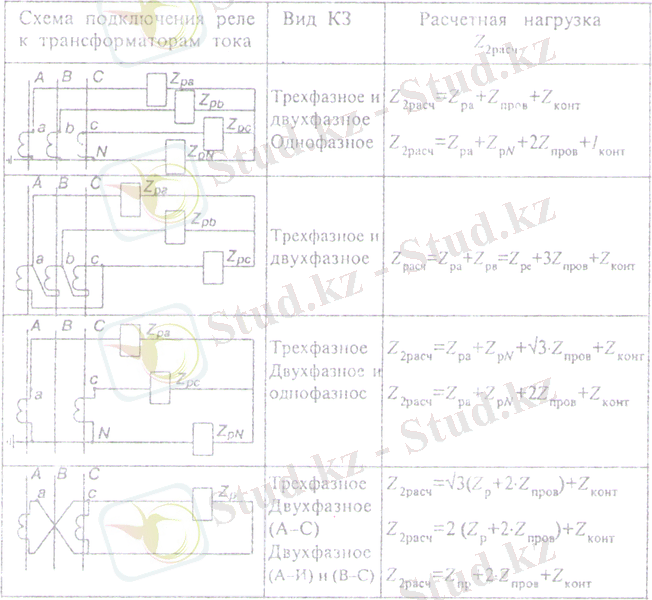

3- кесте. Ток трансформаторларының екінші реттік орам тізбегіндегі кедергіні есептеп анықтауға арналған формула

Динамикалық төзімділікке

2 I 1 н о м \sqrt{{2I}_{1ном}\ } · К дин 2 \sqrt{2} · 0, 2 · 250 =71кА≥l у =20кВ

Термикалық төзімділікке

(I 1ном · К тер ) 2 ·t т =(0, 2·90) 2 ·1 = 326 кА 2 ·с >Вк =100 кА 2 ·с.

К дин =250 және К тер =90- термикалық және динамикалық төзімділік коэффициенті анықтама кітаптардан алынған.

Таңдалған трансформатор динамикалық және термикалық тұрақты.

ТПЛ-10 трансформаторының нақтылық класына сәйкестігін тексеру негізгі есептік сұлбамен жүргізіледі.

Амперметр, активтік және реактивтік энергия есептегіштері жалғанған А фазасындағы 0, 5 класты трансформаторлар орамы негізінен жүктемелі болып саналады.

Z приб = Z рА + Z рl +Z рк = 0, 02 + 0, 1 +0, 1 = 0, 22 Ом.

Сопротивления амперметра Z рА - амперметрінің, Z рl активтік энергия және Z рк -реактивтік энергия кедергілері 3-кестеден алынған.

Z пров = l р а с ч γ а q п р о в \frac{l_{расч}}{\gamma_{а}{\cdot q}_{пров}}\ = 3 5 32 4 \frac{\sqrt{3\ } \cdot 5}{32 \cdot 4} = 0, 07 Ом,

мұнда

l расч = 3 1 \sqrt{3 \cdot 1} - орамдағы толық жұлдызшалы емес жалғанған трансформаторла сұлбасы үшін;

Z конт = 0, 1 Ом - түйіспелер кедергісі,

Z 2расч = Z пров + Z пров + Z конт = 0, 22 + 0, 07+0, 1 = 0, 39 Ом.

Z 2ном = 0, 4 Ом - 0, 5 нақтылық класындағы номинальдық екінші реттік жүктеме үшін.

Тексеру жағдайы орындалады

Z 2ном = 0, 4 Ом> Z 2расч = 0, 39 Ом.

ТПЛ-10 трансформаторды бес пайыздық қателікке тексеру Р өзекше орамы үшін жүргізіледі.

Есептелінген токтық еселігі

m= I р а с I 1 н о м \frac{I_{рас}}{I_{1ном}} = 990 200 \frac{990}{200} = 5,

мұнда

l расч = 1, 1 I с. з = 1, 1 900 = 990 А - есептелген ток.

Есептелген қисық арқылы Z 2доп = 1 Ом екенін табамыз.

3- кесте бойынша есептеу формуласын таңдаймыз және үшфазалық қысқа тұйықталу режиміндегі есептеу сұлбасымен Z 2расч сәйкестігін есептейміз

Z 2расч = Z рт1 + Z рт2 + 3 \sqrt{3} · Z пров + Z конт = 0, 08 +0, 005 + 0, 07 +0, 1=0, 255 Ом.

3- кестеде: РТ рА және РТ 2 реле кедергілері, 3 \ \sqrt{3\ } · Z пров өткізгіш кедергісі трансформторларды нақтылық класына тексеру кезінде есептелген.

Тексеру жағдайы орындалды

Z 2доп = 1 Ом > · Z 2расч = 0, 255 Ом.

... жалғасы
