Тоқтың күштік трансформаторларын оқып білу


Пән: Электротехника
Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 11 бет
Таңдаулыға:

2. 6. Тақырып. Күштік трансформаторлар. Жіктелуі, құрылғысы, маркілену жүйесі, электрлік параметрлері, жұмыс істеу принципі.

1. Сабақ мақсаты: Тоқтың күштік трансформаторларын оқып білу.

2. Жабдықтар мен құралдар:

2. 1. ТМ, ТМН, ТДН, ТДТН күштік трансформаторларының техникалық сипаттамасы және эксплатациялау нұсқаулығы.

2. 2. Технологиялық карта, техникалық сипаттамалар мен эксплуатациялау жөніндегі нұсқаулықтар, плакаттар.

2. 3. Жұмыс құралы.

3. Нұсқау 1сағ. Күштік трансформаторлар. Жіктелуі, құрылғысы, маркілену жүйесі, электрлік параметрлері, жұмыс істеу принципі.

4. Техника қауіпсіздігі бойынша негізгі шаралар.

4. 1. ТК №1 З. 2., п. 3. материалын қайталау. Техника қауiпсiздiгi бойынша негiзгi мәлiметтер.

5. №16. Тәжірибелік жұмыс. 5 сағ Күштік трансформаторлардың құрылғысын, жұмыс істеу принципін, электрлік параметрлерін оқып білу.

5. 1. Жұмыс мақсаты: Жүйе, күш беретiн трансформаторлардың электр параметрлерi.

5. 2. Тапсырма:

1. Жүйе, күш беретiн трансформаторлардың электр параметрлерi.

2. Трансформаторлардың параллел жұмысы.

3. Бақылау сұрақтарына жауап дайындау.

6. Бақылау сұрақтары:

1. Күштік трансформаторлардың міндеті, құрылғылары.

2. Күштік трансформаторлардың электрлік параметрлері.

3. Күштік трансформаторларды маркалау жүйесі.

4. Күштік трансформаторлардағы магнитті сымдардың конструкциясы.

5. Күштік трансформаторлардың номиналды параметрлерін анықтау.

7. Әдебиет

  1. Почаевец В. С., Электрические подстанции М., 2001г.
  2. Васильев А. А. Электрическая часть станций, подстанций. М., Энергия, 1980г.
  3. Андреев В. А. Релейная защита и автоматика систем электроснабжения. М., Высшая школа, 1991г.
  4. Ливинец Н. П., Немилостивый А. Н. Энергетика анықтамасы. К., Техника, 2008ж
  5. Сибикин Ю. Д., Сибикин М. Ю. Өндірістегі электр қондырғыларын монтаждау және пайдалану.

Нұсқау.

Күш беретiн трансформаторлар басқа кернеудi энергияға бiр кернеудi электр энергиясының өрнектеуi үшiн қызмет көрсетедi. Олар электр подстанцияларының негiзгi жабдықтары болып табылады. Тұтынушыларға берiлудiң жанында электр станция iстеп шығарылатын электр энергиясы, бiрнеше рет өзгерудi шыдайды: төмендететiн трансформаторлар. Өте алыс жердегi электр энергиясының берiлуi көп жоғарғы кернеумен үнемдi. Электроэнергетиялық жүйе қойылған трансформаторлардың қуатын генераторлардың қуаты 4-5 есе қойылған болып асады. Оларда жыл сайын жоғалтылатын энергияға құнның трансформаторларының биiк ПӘКi туралы неткенмен түбегейлi соманы құрайды. Өзгерудiң баспалдақтарының саны, трансформаторлардың қойылған қуатының кiшiрейтуiне кiшiрейтуге тырысуға керек.

Трансформаторлар бiр фаза және үш фазалық, екi және үш орауыш әзiрлейдi. Жүйелер және желiлердегi басымды қолдану бiр фаза трансформаторлардан топтардың көрсеткiштерi экономикалық көрсеткiштерi жоғары үш фазалық трансформаторлары болады. Топтар, бiр фаза трансформаторлардан қоюды орынға жасауды орыннан тасымалдауы үшiн массаның кiшiрейтуi мақсаттарындағы 500 кв және одан жоғары қуаттар және кернеу жанында тек қана ең үлкен қолданады. Бiр фаза трансформаторлар айнымалы тоқты темiр жолдардың электрлендiруiнiң жанында тарту подстанцияларына сонымен бiрге қолданылады. Трансформатор және автотрансформаторлар он еселi келесi мәндерге номиналды қуаты болады: 1; 1, 6 2, 5 4; 6, 3 кв ыңғайлы болу үшiн және трансформаторлардың жөндеу тасымалдауға қатысты жұмыстардың жоспарлауы оларды габариттер бойынша Внның қуат және орамдардың кернеуiне байланысты шартты бөледi.

1-кестеде габариттер бойынша трансформаторлардың үлестiрiлуi келтiрiлген. Трансформатор көрсетiлетiн негiзгi талаптармен жұмыстың сенiмдiлiгi және үнемдiлiктер болып табылады. Трансформатордағы қуаттың жоғалтулары магнит өткiзгiштiң магниттеуiне жоғалтуларынан және жүктеме жоғалтулары қосады. Магнит өткiзгiштердегi қуаттың жоғалтуларын кiшiрейтулер үшiн болат холоднокатаную аз қолданады көмiртектiң мазмұныды, бiрақ қасиет болуға асылданатын қоспалардың болатын қатарын. Магнит өткiзгiш 0, 35 мм-нiң жуандығының парақтарынан жинайды және аз. Жүктеме жоғалтулары джоулдiк жоғалтулардан орамға және шашыратудың кернеулiк анықталатын магниттiк өрiстерiн трансформатор орамдар және құралым элементтерiндегi қосымша жоғалтулары тұрады. Негiзiнде жүктеме жоғалтуларын төмендетулер конструктивтiк реттiң әр түрлi әдiстерiнiң қосымша жоғалтуларын кiшiрейтумен, шеттетiлген желiлерi бар көп сымды өткiзгiштердiң жеке алғанда қолдануларымен жетедi.

Қуаттарды берiлудiң жанында кернеудi құлау, трансформатордың анықталатын сопро тивлениемi трансформатор арқылы орын алады - urдың қысқа тұйықталуын кернеумен. Демек, соңғысы (орамдардың арасындағы диаметр және каналдың енi, орамның биiктiгi) орамдардың өлшемдерiнiң номиналды кернеу және трансформатордың қуатынан негiзiнде тәуелдi болады. Трансформатордағы кернеудi құлау ептеген мән туралы жанында ИҚ үлкен емес. Жанында дегенмен. з. тоқ мұндай трансформаторға жартылай - үлкен арман етiледi. Демек, бұл үлкен динамикалық және қыздыру табандылығы бар трансформатордың жасауын қажеттiлiкке әкелiп соғады және оның құнының үлкеюiне алып келедi. Екiншi кернеудi тарапта коммутацилық аппараттардың динамикалық және қыздыру табандылығына талабы сонымен бiрге үлкеедi.

Жүйедегi трансформаторлардың жұмыс жағдайлары есепке алумен қысқа тұйықталуды кернеудi ұтымды мәнге трансформаторлардың құрастыруында бағдарлауға дәл келедi. Жоғары номиналды кернеу және трансформатордың қуаты көбiрек болған сайын кернеу сол жоғары. з. : 10- 35 квтiң кернеулерiмен 6300 кв-шiге дейiн қуаттың трансформаторлары 5, 5-7, 5%-шi шектердегi қысқа тұйықталуды кернеулердi алады, 10-15%-шi шектер 110-500 кв-шi кернеуi бар iрi трансформаторлар. Тордың трансформасының орамдарының изоляциясы трансформатор есептелiнген (өнеркәсiптiк жиiлiк және импульсты) сынау кернеулерiнiң мәндерiмен анықталады.

Сынау кернеулерi қосу үшiн тиiмдi қолайлы желiлер және (бұл сұрақтар жоғарғы кернеулер техника курстарына жатады) қатарларды, трансформатор орамының мiнездемелерiмен трансформатордың номиналды кернеуi, жұмыстық жерлендiрудi жүйемен сәйкес орнатады - 110 кв және одан жоғары кернеумен отырғызылған желiлерге, толық сынау кернеуiне изоляциямен тек қана сызықты қорытындыда орындайды. Екiншi қорытындыда, жататын жерге қосуды орамдар изоляцияны, кiшiрек сынау кернеулерiне үмiт артады.

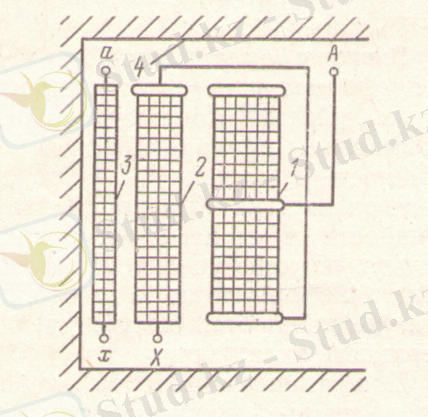

1-сурет. 110 кВ және одан жоғары трансформатор орамдарының орналастырылуы.

Жоғарғы кернеудiң екi жиiрек тұратын орамдары

1-сыртқы орталық; жоғарғы кернеудi орамның

2-iшкi орталығы;

3 - төменгi кернеудi орам;

4 - магнит өткiзгiш.

Мұндай орамдар сүрелер екi орталықтардың түрлерiнде орындайды. 1. Сыртқы орталық сонымен бiрге тұрады екi жиiрек қарама-қарсы бағыт оралған сырықтардың биiктiгi бойынша бiр-бiрiнiң үстiнде орналасқан. Орамдардың бiр бөлiктерiн параллель жалғастырады, сызықты қорытынды ортасында ұнайды. Орамның шеттерiнiң изоляциясын кiшiрейтуге сайып келгенде айтарлықтай лажы болады. үлкен мәннiң трансформатор орамдарының схемаларының құрастыруының жанында оның қысқыштарындағы қорытынды кернеуi алынғанғана емес, трансформатордың қосу топ анықтайтын алғашқы және екiншi орамдардың кернеулерiнiң векторларының бағытына да қоса берiледi. Стандартпен трансформатор орамдарының Қосу тобы ескерiлген: (0) нөлдiк және (11) он бiрiншiсi. Внның орамның сызықты кернеуiн вектордың жылжуын бұрыш топ бiрлiгi етiп қабылданған, тең 30. Жылжу ВН сызықты кернеудi векторынан сағат тiлi бойынша санайды. үш фазалық трансформаторлардың ВН фаза орамдары тiркеу қағазы латын әрiптерiмен белгi қояды, аяқтар - X, V, Zтың әрiптерiмен. НН орамдары (СНО) орташа кернеудiң орамдарының күш беретiн трансформаторлардың әрiптерiмен кiшi ллатын әріптерімен белгiленеді, Сmд белгi қояды - Ym, Zm әрiптерiмен Xm. үш фазалық трансформаторлардың фаза орамдары (Y ) жұлдызға, үшбұрыш тұйықтай алады.

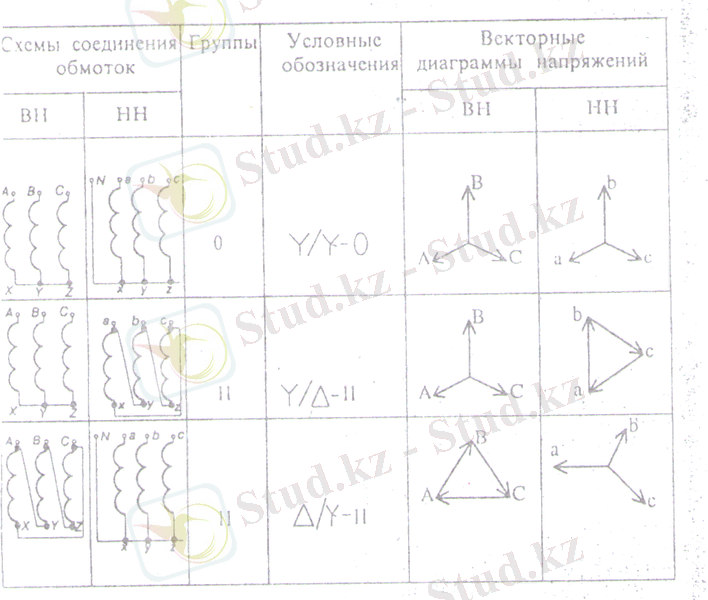

Кесте 1. Екi орауыш трансформаторлардың қосу сұлбасы және тобы, бос жүрiстiң бағыттарының векторлық диаграммалары. Трансформаторлар тағы басқа белгiлер конструкция, тағайындауға, қуат, кернеу бойынша айырмашылықтар үшiн түрлерге бөлшектенедi. Әрбiр түрге әрiптер және цифрлерден тұратын белгiлердi тағайындайды.

Конструктивтік орындау бойынша әріптік белгілеу:

А - автотрансформатор (азайтқыш- А белгілеудің басында, көбейгіш - А аяғында) ;

Т - үфазалық;

0 - бірфазалық;

Р - НН жарықшақты орамымен;

Т - үшорамды (үшфазалық трансформатордың белгілеуіндегі екінші Т әрпі) . Суудың түрлерi бойынша әрiптiк белгiлеу:

С - құрғақ (табиғи ауалы) ;

М - майлы (табиғи майлы) ;

Д - (ауаның ықтиярсыз таралуы желдеткiштерге радиаторларының сууында және) үрiлетiн; Уh арқылы майдың ықтиярсыз таралуымен - үрлегiш арқылы үрiлетiн Дц -;

Мц - май, майдың ықтиярсыз таралуымен және табиғи - ауа. Кернеу әрiптiк белгi реттеуiштер болған жағдайда: (Рпн бар болу) жүктемемен кернеудi реттеуiмен Н-шi. Алымдағы сан киловольт-амперге трансформатордың қуаты, бөлiмде әрiптiк белгiден кейiн көрсетедi - киловольттердегi ВН орамының кернеуiн сынып. Шартты кернеуді орындау және (1 - далада, 3-шi - жабулы бөлме) трансформатордың орналастыруын дәреженi конструкцияның өңдеуiн бiрге көрсетедi.

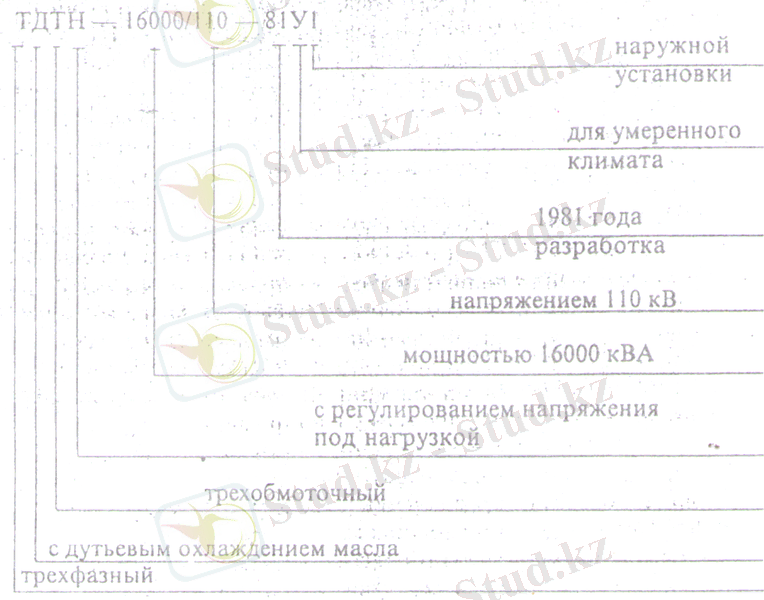

Трансформатор түрлерiнiң белгiленуі және олардың мағынасы.

№16. Тәжірибелік жұмыс. Күштік трансформаторлардың құрылғысын, жұмыс істеу принципін, электрлік параметрлерін оқып білу.

Трансформатор әр-түрлі конструктивтік элементтерден тұрады: магнитөткізгіш орамдар, кірістер, майдың багы және басқалары. Магнитөткізгіші және онда орналасқан орамдары трансформатордың активтік бөлігін құрайды. Трансформатордың қалған элементтері активтік емес бөліктерге жатады. Трансформаторда магнитөткізгіш екі функцияны атқарады. Біріншіден, ол негізгі магнит ағынын тұйықтайтын магнит тізбегін құрайды. Екіншіден, орамдарды, шығыстарды, қосып-ажыратқыштарды орнатуға және бекітуге арналған.

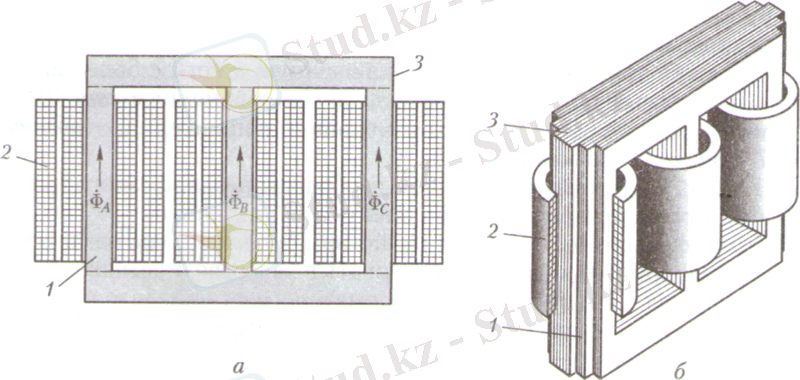

2-сурет. Үш фазалық стержнді типті тарнсформатордың орамды магнитөткізгіші

Магнитөткізгіштің конструкциясы шихталанған болып келеді, яғни ол электртехникалық болаттан жасалған (қалыңдығы, 5мм) және екі жағы изоляциялаушы пленкамен қапталған (мысалы, лакпен) . Магнитөткізгіштің мұндай конструкциясы айнымалы магнит ағынымен келтіретін құйынды токтарды әлсіретуге, сонымен бірге, трансформатордағы энергияның шығынын төмендетуге негізделген.

3-сурет. Трансформаторлардың стержндерінің қиылыс формалары: а-төменгі және орта қуатты; б-жоғарғы қуатты.

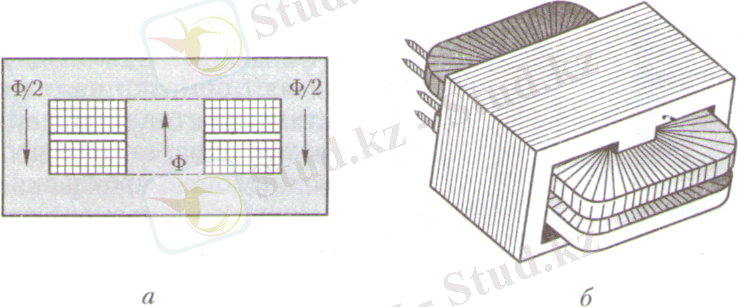

4-сурет. Бір фазалық брондалған тарнсформатор: а-құрылысы: б-сыртқы келбеті.

Күштік тарнсформаторларда үш типті магнитөткізгіштерімен жасалады:стержнді, брондалған және брондыстержнді.

Стержнді типті магнитөткізгіш (2, а-сурет) асты және үстінен 3 ярмолармен тұйықталған, 2 орамдар орналасқан 1 вертикальды стержннен тұрады. Әрбір стержнде фазаларға сәйкес орамдар орналасқан және осы фазалардың магниттік ағыны өтеді: шеткі стержнде - ФА, и ФС ағындары, ал ортаңғы стержнде -ФВ ағыны. 2, б- суретте магнитөткізгіштің сырт келбеті көрсетілген. Бұл жерде стержндер сатылы қиылыстан тұрады. Жоғарғы қуатты тарнсформаторлардың стержндері орамдарының іші болатпен толтырылған көп сатылы болып келеді. Кейбір жағдайларда жақсы жылу берілуі үшін стержннің бөлек пакеттерінің арасынада желдеткіш қызметін атқаратын ені 5-6 мм болатын, ауа кеңістігі қалдырылады.

Брондалған типті магнитөткізгіш орамдарды жартылай жауып тұратын стержіндер және ярмалар арқылы тармақталған конструкция болып табылады(4-сурет) . Брондалған типті магнитөткізгіш стержнінде магнит ағыны ярмаға қарағанда екі есе жоғары. Технологиялық күрделілігіне байланысты бронды типті магнитөткізгіштер кеңінен қолданылмайды. Олар тек қана төменгі қуатты трансформаторларда қолданылады.

5-сурет. Брон стержнді трансформаторлардың магнитөткізгіштері: а - бір фазалық; б - үш фазалық.

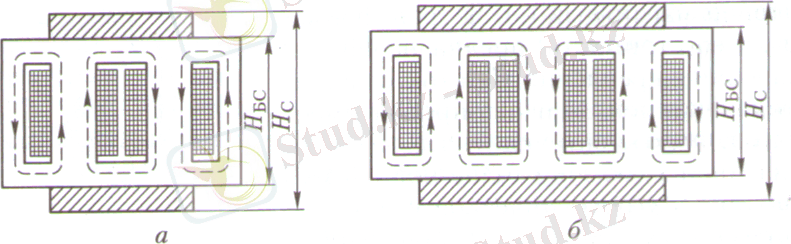

Жоғарғы қуатты трансформаторларда брон стержнді магнитөткізгіштер қолданылады (5-сурет) . Олар электртехникалық болаттың жоғары шығынын талап етеді, біріақ магнитөткізгіштің сонымен бірге, трансформаторлардың биіктігін төмендету мүмкіндігін береді. Бұл жағдай трансформаторларды тасымалдағанда маңызды.

Стержндер мен ярмаларды біріктіргенде, стержнді магнитөткізгіштері түйіспелі және шихталы конструкцияларға бөлінеді (6-сурет) .

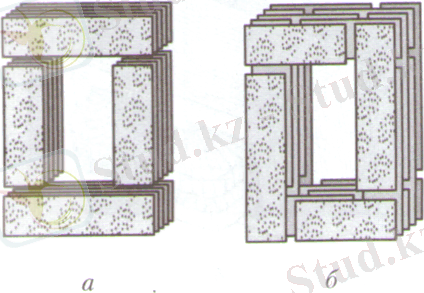

6-сурет. Магнитөткізгіштері түйіспелі (а) және шихталы (б) конструкциялары

Шихталы магнитөткізгіш конструкциясының кемшілігі жинауының күрделілігі. Магнитөткізгіштерінің стержнднрін шашылмау үшін арнайы бандаж арқылы бекітеді (7-сурет) .

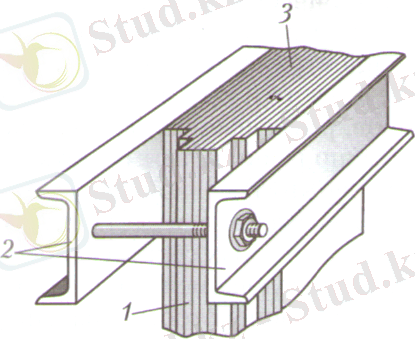

7-сурет. Ярмоны бекіту.

Магнитөткізгіштің және оның бекітетін детальдарын міндетті түрде жерлестіреді. Төменгі қуатты магнитөткізгіштердің кейде электртехникалық болатты лентадан жасалады (8-сурет) .

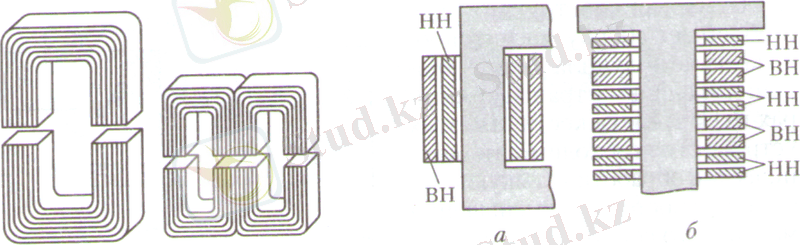

8-сурет. Ленталы магнитөткізгі 9-сурет. Трансформатордың концентралдық (а)

кезектескен (б) орамдары

Орташа және жоғары қуатты трансформаторлардың орамдары орамдалған сымдардың мақтақазазды жіппен немесе кабельдік қағазбен изоляцияланған, дөңгелек немесе тік бұрышты қиылысын құрайды. Көп жағдайларда механикалық және электрлік төзімділігін қамтамасыз ететін, элементтер бекітілген қағазды-бакелитті цилиндр негізгі орам болып табылады.

Стержнде өзара орналасуына байланысты орамдар концентралдық және кезектескен болып бөлінеді.

Концентралдық орамдар стержнде концентралды орналасқан цилиндр түрінде болады: төменгі кернеу (НН) орамдары стержнге жақын, ал жоғарғы кернеу (ВН) орамдары сыртында орналасады (9, а-сурет) .

Кезектескен орамдар бөлек секция түрінде құрастырылады, төменгі кернеу (НН) және жоғарғы кернеу (ВН) орамдары стержнге кезектесіп орналастырылады (9, б-сурет) . Олар сирек, яғни арнайы трансформаторларда ғана қолданылады.

Концентралдық орамдар конструкциясына байланысты бірнеше типтерге бөлінеді.

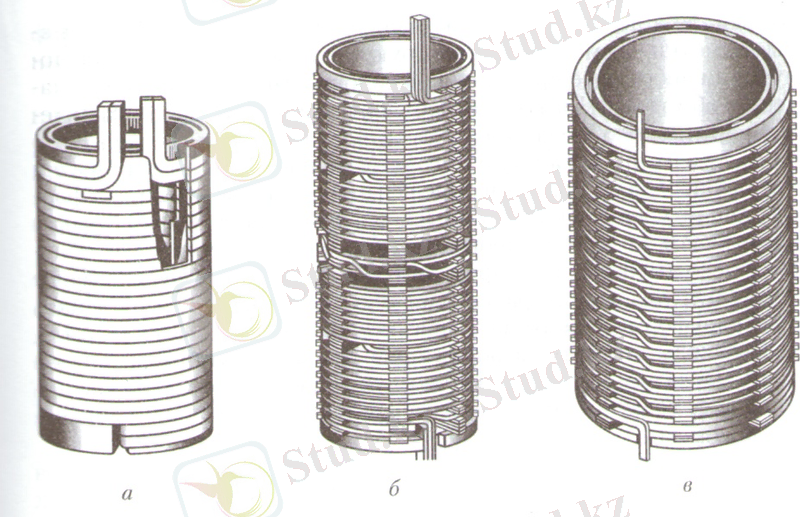

10-сурет. Концентралдық орамдардың конструкциясы: а - цилиндрлік; б - бұранды; в - үздіксіз

Сымдардың тік бұрышты қиылысының цилиндрлік бір қабатты немесе екі қабатты орамдары 800 А-ге дейінгі номиналды токта төменгі кернеу (НН) орамдары ретінде қолданылады.

Бір немесе көп жүрісті бұранды орамдар тік бұрышты қиылысты бірнеше параллельді сымдардан жасалған және олар бұран сызығы бойымен жатқызылған (10, б -сурет) .

Үздіксіз орамдар бір-бірімен жалғанған, спираль түрде оралған бөлек диск орамдарынан (секцияларынан) тұрады.

... жалғасы
