Байланыс желілері мен сымдар
Жоспар:
I. Кіріспе
II. Негізгі бөлім.
1. Байланыс желілері мен сымдар
2. Кабель түрлері
3. Кабель мен сымдардың маркіленуі
4. Сымсыз байланыс арналарының түрлері
III. Қорытынды
IV. Пайдаланылған әдебиеттер тізімі
Кіріспе
Ақпаратты тарату - жүйесінде тарату ортасы таратқыш пен қабылдағыштың арасындағы физикалық жол болып табылады. Тарату орталары бағытталған және бағытталмаған болып бөлінеді.
Электромагниттік толқын қатты өткізгіш бойымен бағытталып тарайды. (мысалы, кабель, мыс коаксиаль кабель, опто-талшықты кабель). Мұнда жоғары жиілік сигналын бағытталған сәулеге жинақтауға болады.
Бағытталмайтын тарату сипаттамаларын анықтағанда орта емес жолағының ені маңызды (диапазонға байланыс).
Байланыс тарату арнасындағы кабельдердің түрлері, солардығ ішінде коаксальды және опто-талшықты кабельдердің құрылысы мен жұмыс істеу принциптері туралы жазылған.
Жалпы, ақпарат ауа байланыс арнасы арқылы да жеткізілетіні сөз етілген. Ауа байланыс желілері арнайы арматуралар мен изоляторлардың көмегімен тіректерге орнатылған металл сымдардың, кабельдердің жүйесі.
Байланыс желілері мен сымдар
Байланыс желісі -- байланыс объектілерін, цифрлы деректерді (мәліметтерді) өзара жалғастыратын құралдар жүйесі. Ол сымды байланыс желісі, радиорелелі байланыс желісі, оптикалық байланыс желісі, акустикалық байланыс желісі, т.б. болып ажыратылады. Сымды Байланыс желісі аспалы және кабельді Байланыс желісінен тұрады. Байланыс желісі ретінде жоғары кернеулі желі де пайдаланылады. Ақпарат тасымалдау жүйесінің негізгі құраушысы электромагниттік сигналдар таралатын байланыс желілері болып табылады. Байланысқа қойылатын талаптарға сәйкес ақпаратты тасымалдау үшін желілі немесе радио баланысты қолданады.
Желілі сымдар арқылы электромагнит өрісі бағыттаушы орта бойымен (кабель,толқын таратушы,оптикалық желілер және т.б.) таралады. Байланыс кабелі өзара оқшауланған өткізгіштерден тұрады. Оқшаулату материалы ретінде арнайы қағаз немесе пластмасса қолданылады. Ылғалдылықтың әсерінен қорғау мақсатымен кабель герметикалық қаптаманың ішіне орнатылады да оны механикалық әсерден алдын ала сақтау үшін қосымша қабаттармен қаптайды.
Өткізгіш жұбы сигнал таралатын электр тізбегін құрайды. Кабель желілері байланыс жүйелерінің қоршаған ортаның климаттық және бөгде сигналдардың әсерін төмендетіп,жұмыс істеу жиілік аралығын ұлғайтуға мүмкіндік береді. Кабельді жерасты,суасты және бекітпелі деп бөледі.
Қалалық телефон байланысында қолданылатын кабельдің түрлері көп. Бір кабель тіпті 500,1000 және 3000 жұп байланыс сымдарынан тұрады. Кабельдің әр байланыс сымы арнайы қағазбен немесе целлюлозадан алынатын затпен қапталады. Сым белгілі бір ретпен оралады да қорғасын қорапшаның ішіне орналастырылады.Қазіргі кезде байланыс сымдарын көбінесе пластмассаның әр түрлі түрімен (полиэтилен, поливинилхлорид, фторопласт) оқшаулатылады.
Қалалар арасында байланыс орнату үшін арнайы қалааралық симметриялы жәнеи коаксиалды кабельдер шығарылады. Олардың қалалық кабельден ерекшелігі сым жұптарының саны бірнеше ондықтан аспауында.Мұндай кабельдер жер астында орналасқандықтан олардың механикалық беріктігін арттыру үшін броньмен қаптайды.
Байланыс сымның әрқайсысы электромагнит өрісін тудырады да сымдардан тыс өріс сәулеленуінің эффектісі өзгермейді-таралу жиілігінің шамасы артқан сайын сәулелену кушейеді.
Қалалық телефондық кабельдер көптеген сым жұбынан тұратынын айттық. Осы сымдар арқылы сигнал өткенде оның жылдамдығы артқан сайын әсер етуші электромагниттік өрісі де арта түседі.
Байланыс тізбектері арасындағы өзара әсерлесу құбылыстары қалалық телефон желілері бойымен ақпараттың тасымалдау жылдамдығын шектейді де,тәжірибе жүзінде 2Мбит\с-тан аспайды.Бұл мұндай байланыс желілері арқылы видиосигналдардың,яғни қозғалмалы бейнелердің тасымалдау жылдамдығы кемінде елу есе жоғары болу керек. Осы жағдайда коаксиалды кабельді қолданады.
Кабель түрлері
Кабель (голл. kabel - канат, сым арқан), электрлік - сырты қорғағыш қаптамамен қапталған, бір немесе бірнеше оқшауланған өткізгіштерден (ток өткізетін талсымдардан) тұратын өткізгіш.
Коаксальды кабельдер.
Коаксиалды кабельдер радио және телевизиялық аппаратураларда қолданылады. Коаксиалды кабельдер ақпаратты 10Мбитс жылдамдықпен 185-500 метр қашықтыққа жібере алады.Олар қалыңдығына қарай қалың және жұқа болып бөлінеді.Коаксиалды кабельдердің типтері 1 кестесінде берілген.
1. кесте
Типтері Атауы,қарсыласу мәні
RG-8 және RG-11 Thicknet, 50 Ом
RG-58U Thinnet, 50 Ом, жалпылай орталық мыс өткізгіш
RG-58 АU Thinnet, 50 Ом, орталық өткізгіш
RG-59 BroadbandCable television (көпсиымдылықты және кабельдік телевидение), 75 Ом
RG-59 U BroadbandCable television (көп сиымдылықты және кабельдік телевидение), 50 Ом
RG-62 ARCNet, 93 Ом
Thinnet кабелі RG-58 ретінде танымал болған, мәліметтерді танымалдаудың физикалық түрінде кеңінен қолданылады.Желілер қосымша құрылғы сұрамайды және өте қарапайым, әрі арзан. (Thin Ethernet) жұқа коаксиалды кабелі қалың кабельге қарағанда ақпаратты қысқа қашықтыққа ғана жібере алады.Бірақ жұқа кабельмен қосылу үшін СР-50 типтегі BNC разъем стандарттары қолданылады және ол барлық ЛВС офистарға стандарт болып табылады. Төменде сипатталатын Ethernet 10Base2 технологиясында да қолданылады.
Қалың коаксиалды кабель (Thick Ethernet) кедергілерге қарсылығы өте жоғары, механикалық сапалы, бірақ кабельді орнату кезінде ЛВС-ке қосылу үшін арнайы қажеттіліктерді талап етеді.Ол жұқа кабельмен салыстырғанда біршама қымбат,және майысқақ емес. Төменде сипатталатын Ethernet 10Base5 технологиясында қолданылады..ARCNet желісі әдетте RG-62 АU кабелін қолданады.
Оптикалы-талшықты кабель.

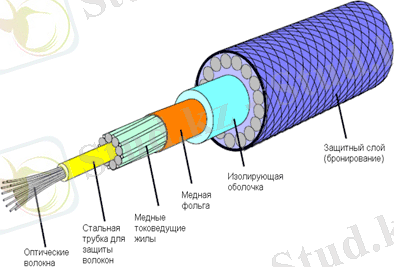

1-сурет. Оптоталшықты кабель құрылымы
1970 жылы Corning Glass Company инженері Капрон жасады. Оптикалы-талшықты кабель(Fiber Optic Cable) алысқа ақпаратты өте үлкен жылдамдықпен жібереді. Және олар тыңдау құрылғыларына жарамсыз.Оптикалы-талшықты кабельмен ақпарат жөнелту үшін жарық қолданылады.Жарық өткізгіш қызметін атқарып тұрған талшық ақпаратты алысқа әрі үлкен жылдамдықпен жіберуге көмектеседі, бірақ ол өте қымбат және онымен жұмыс істеу өте ауыр.Оптикалы-талшықты кабель жуандығы бірнеше микрон ғана болатын орталық шыны жіпшеден тұрады.Оның сырты жалпылай шынымен жабылған. Мұның бәрі сыртқы қоғаныс қабатының ішінде орналасады.Оптикалы-талшықты линиялар өте сезімтал.Мұнда жарық көзі ретінде жарық диодтары қолданылады (LED - Light Emitting Diode), ал ақпарат жарықтың интенсивтілігінң өзгеруі арқылы кодталады.Кабельдің қабылдайтын ұшында детектор желілік импульстарды электрлік сигналдарға айналдырады. Оптоталшықты кабельдердің екі түрі бар: бір модтық және көпмодтық (қосымша градиентті жылдамдығы 2 Гбитсек). Бірмодтықтардың диаметрі кішкентай (5-10мкм) ,қымбат және ақпаратты жіберу қашықтығы жоғары (100Гбитс). Жарық импульстары бір бағытта қозғала алатындықтан оптоталшықты кабельдер базасындағы желілердің әр сегмент үшін кіретін және шығатын кабельдері болуы керек.Оптоталшықты кабельдер арнайы коннекторлерді және жоғары квалификациялық орнатуды талап етеді. Көп модтық бір уақытта бірнеше сәуле таратылады. Жылдамдығы 20Мбитс.
Кабель мен сымдардың маркіленуі
Көптеген кабельдер мен сымдардың оқшауламалық қабы сыртқы механикалық әсерден мақта мата өріммен қорғалған болады. Сымдардың салаларының және оқшауламамалық қабының материалына қарай маркілейді. Маркіні әріппен жазады: АПН, ПРТО, ПГВ. Әріптер мынаны білдіреді:
А - алюминий сала(егер бұл әріп жоқ болса, онда мыс салалы болғаны); Р - резеңке оқшауламалы;
В - полихлорвинил оқшауламалы, Н - наирит оқшауламалы, П - сым, ПП - жалпақ сым,
О - өзара оқшауланған сымдардың ортақ бір қабы бар; Т - труба ішімен жүргізуге арналған сым; Г - иілгіш сым; Д - қос сым, Ш - баусым
ВВГ - күштік кабель ТПЖ және ПВХ оқшауламасымен қапталған, Салалары мыс материалынан жасалған, сыртқы қорғанысы жоқ. Жиілігі 50 Гц, 600 - 1000 В кернеудегі электр тогын тарату және
жіберу үшін арналған күштік кабель. 1 - ден 5 - ке дейінгі салалардан тұрады, Қимасының диаметрі 1, 5 тен 240 мм2 дейін.
АВВГ -- күштік кабель ТПЖ және ПВХ оқшауламасымен қапталған, салалары алюминий материалынан жасалған, сыртқы қорғанысы жоқ. Жиілігі 50 Гц, 600 - 1000 В кернеудегі электр тогын тарату және қолдану үшін арналған күштік кабель. 1 - ден 5 - ке дейінгі салалардан тұрады.
Қимасының диаметрі 1, 5 тен 240 мм2 дейін.
ВББШВ -- мыс салалы брондалған күштік кабель. Кабельдің саласы бір сымды немесе көп сымды
болып келеді. 1 - ден 5 - ке дейінгі саладан тұрады. Қимасы 1, 5 мм2 - 240 мм2. ТПЖ - оқшауламасы бар,
сыртқы қабы бар, оқшауламамен кембриктің араларында ПВХ қолданылады. Содан кейін екі лентамен брондайды.
ПП - Жалпақ сым, саласы бір сымды мыстан жасалған. Оқшауламасы ПВХ - дан және сыртқы қабығы да ПВХ - дан жасалған. Салаларының саны 2 немесе 3, қимасының размері 1, 5 тен 6 мм2 дейін. Стационарлық жарықтағыш жүйелерде, сонымен қатар жарықтандыруда, розеткаларды монтаждауда қолданылды. Номинальдық кернеуі 250 В, жиілігі 50 Гц. - 15 тен +50 С дейінгі аралықта қолданылады.
Майысу радиусы 10 дециметрден аспау керек.

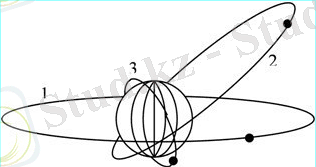

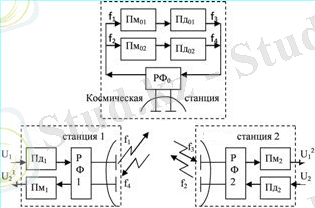

Сымсыз байланыс түрлері
Алғаш рет сымсыз байланыс 1935 жылы Нью-Йорк пен Филадельфияны 150 км аумақ қамтамасыз етілген.
Өткізгішсіз технологиялар.
Мәліметтерді өткізгішсіз жіберудің әдістері (Radio Waves) өте ыңғайлы және ақпарат жіберуде теңдессіз құрал болып табылады.Өткізгішсіз технология сигналдың типі бойынша, жиілік бойынша (үлкен жиілік үлкен жылдамдықты білдіреді), және жіберу қашықтығы бойынша ажыратылады.Мұндағы бөгеттер мен бағасы да үлкен роль атқарады. Өткізгішсіз технологияның үш түрін бөліп қарастыруға болады:
радиобайланыс;
микротолқынды диапазондағы байланыс;
инфрақызыл байланыс;
Радиобайланыс
Сол секілді радиобайланыс технологиясы мәліметтерді радиожиілік арқылы жіберіледі де, алшақтығы жағынан мүлдем шектелмейді.Ол географиялық ара-қашықтығы өте үлкен локальдық желілерді байланыстыру үшін қолданылады..Радиобайланыс өте қымбат тұрады, атмосфералық және электрондық жағдайларға сезімтал келеді.Оны бұзу оңай, сондықтан қауіпсіздік деңгейін жоғарылату үшін шифрлауды қажет етеді.

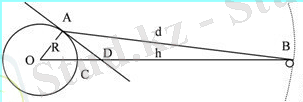

Микротолқынды диапазондағы ... жалғасы
