Агломерациялық машиналардың автоматтандырылуын жобалау

КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3.5
I НЕГІЗГІ БӨЛІМ
1.1 Технологиялық процесс туралы мәлімет беру
Агломерация туралы жалпы түсінік ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..6.7
1.2 Бақыланатын, реттелетін және сигналданатын параметрлерін таңдау
Агломерат және агломерат өндірісіне қажетті бастапқы материалдар ... 8.10
1.3 Автоматтандырылған технологиялық процестердің функционалдық схемасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...11.12
1.4 Принципиалды электрлік схеманы қарастыру ... ... ... ... ... ... ... ... ... ... .13
1.5 Автоматтандыру құрылғыларына тапсырыс беру спецификациясы ... .14
ҚОРЫТЫНДЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .16

Курстық жобамның тақырыбы: «Агломерациялық машиналардың автоматтандырылуын жобалау».
Курстық жоба мақсаты – теориялық білімді жүйелеу, бекіту және кеңейту, агломерациялық машиналардың автоматтандырудың нақты міндеттерін ғылым мен техника жетістіктерінің қазіргі деңгейінде есептеу және жобалау практикалық дағды машықтарын алу.
Курстық жобамның өзектілігі: Агломерациялық машиналардың автоматтандыру жобасы техникалық және жұмыс жобалау сатыларындағы жұмыстарды орындау, автоматтандыру құралдарының техникалық аспаптарын таңдау және есептеу әдістерін игеру.
Курстық жобаны орындау берілген тақырып бойынша білімімді терең зерделеуге және автоматтандырылған басқару жүйелерін жобалаудың практикалық дағдыларын алуға және бастапқы өлшеу түрлендіргіштерін және өлшеу схемаларын есептеуге ықпал етеді.
Автоматиканы кеңінен қолдану, сипаты мен тереңдігі техникалық прогресс жүзеге асырылатын жағдайлардағы қоғамдық – экономикалық құрылыммен анық-талатын әлеуметтік cалдарды тудырады.
Автоматтандырылған жүйелерді енгізу техникалық прогрестің негізгі бағыты және бүкіл қоғамның өндіруші күштерінің дамуы болып табылады. Жоспарлаушы шаруашылық автоматтандыруды өндіріске енгізу мен басқарудың нәтижелерін алдын-ала ескеруге, босаған мамандарды халық шаруашылығының басқа салаларында қолдануға, өндіріс пен тауарларды тұтынуды теңестіруге мүмкіндік береді. Бұл жағдайлардағы механикаландыру мен автоматтандыру жұмыс аптасын қысқартуға, денсаулық үшін ауыр және зиянды еңбек түрлерін жоюға жағдайлар жасайды, бұл әсіресе өнеркәсіптің металлургиялық, тау-кен және басқада салалары үшін өте маңызды.
Автоматтандыруды жүйесін енгізудің маңызды нәтижесі ой және күш еңбегінің бөлінуін жою үшін жағдай жасау және тұлғаның мәдениеттің, ғылымның, техниканың және қоғамдық қызметтің әртүрлі салаларында еркін шығырмашылықты дамуына жағдай жасау болып табылады.

1. Колягин А.Ф Автоматизация производственных процесов и АСУТП газонефтепроводов.
2.Мичко В.И, Арнополин А.Г Электро-оборудование насосных и компрессорных станций» Москва «Недра 1991.
3 . Зезин В.Г, Лазуков В.А Определение росхода сплошных сред методом переменного перепада давления Челябинск 2007.
4. Трахова М.Ю Автоматизация производственных процесов в трубопровдном транспорте Часть 1.
5. «Техникалық терминдео» сөздігі Алматы 2009
6. Низе В.Э. и Антика И.В. - Справочник по средствам автоматики/Под М.:Энергоатомиздат, 1983-504 с.
7. Баранов В.Я, Безновская Т.Х, Бек В.А и др. Промышленные приборы и средства автоматизации - Л.: Машиностроение, 1987-847 с.
8.Гинзбург С.А., Лехтман И.Я., Малов В.С. Основы автоматики и телемеханики-М.: Энергоатомиздат, 1990-510 с.
9. Родионов В.Д., Терехов В.А., Яковлев В.Б. Технические средства АСУТП/Под ред. Яковлева В.Б. -М.: Высш. школа, 1989-263 с.
10. Современные технологии автоматизации. Изд. «СТА-ПРЕСС».
11. Приборостроение и средства автоматизации. Энциклопедический справочник. Изд. «Научтехметиздат».
12. Белов М. П, Новиков В.А, Рассудов Л.Н.. Автоматизированный электропривод типовых производ¬ственных механизмов и технологических комплексов: Учебник для вузов — 2-е изд.

Пән: Автоматтандыру, Техника
Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 15 бет
Таңдаулыға:

Жоспар
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3-5
I НЕГІЗГІ БӨЛІМ
Технологиялық процесс туралы мәлімет беру
Агломерация туралы жалпы түсінік ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..6 -7
Бақыланатын, реттелетін және сигналданатын параметрлерін таңдау
Агломерат және агломерат өндірісіне қажетті бастапқы материалдар ... 8-10

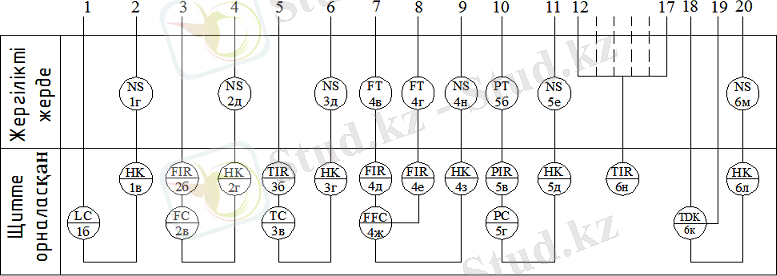

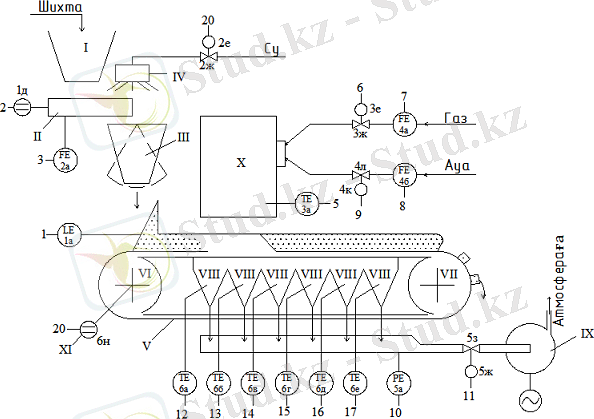

Автоматтандырылған технологиялық процестердің функционалдық схемасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .11-12
Принципиалды электрлік схеманы қарастыру ... ... ... ... ... ... .. ... ... ... ...13
Автоматтандыру құрылғыларына тапсырыс беру спецификациясы ... .14
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..16

КІРІСПЕ

Курстық жобамның тақырыбы: Агломерациялық машиналардың автоматтандырылуын жобалау.
Курстық жоба мақсаты - теориялық білімді жүйелеу, бекіту және кеңейту, агломерациялық машиналардың автоматтандырудың нақты міндеттерін ғылым мен техника жетістіктерінің қазіргі деңгейінде есептеу және жобалау практикалық дағды машықтарын алу.
Курстық жобамның өзектілігі: Агломерациялық машиналардың автоматтандыру жобасы техникалық және жұмыс жобалау сатыларындағы жұмыстарды орындау, автоматтандыру құралдарының техникалық аспаптарын таңдау және есептеу әдістерін игеру.
Курстық жобаны орындау берілген тақырып бойынша білімімді терең зерделеуге және автоматтандырылған басқару жүйелерін жобалаудың практикалық дағдыларын алуға және бастапқы өлшеу түрлендіргіштерін және өлшеу схемаларын есептеуге ықпал етеді.
Автоматиканы кеңінен қолдану, сипаты мен тереңдігі техникалық прогресс жүзеге асырылатын жағдайлардағы қоғамдық - экономикалық құрылыммен анық-талатын әлеуметтік cалдарды тудырады.
Автоматтандырылған жүйелерді енгізу техникалық прогрестің негізгі бағыты және бүкіл қоғамның өндіруші күштерінің дамуы болып табылады. Жоспарлаушы шаруашылық автоматтандыруды өндіріске енгізу мен басқарудың нәтижелерін алдын-ала ескеруге, босаған мамандарды халық шаруашылығының басқа салаларында қолдануға, өндіріс пен тауарларды тұтынуды теңестіруге мүмкіндік береді. Бұл жағдайлардағы механикаландыру мен автоматтандыру жұмыс аптасын қысқартуға, денсаулық үшін ауыр және зиянды еңбек түрлерін жоюға жағдайлар жасайды, бұл әсіресе өнеркәсіптің металлургиялық, тау-кен және басқада салалары үшін өте маңызды.
Автоматтандыруды жүйесін енгізудің маңызды нәтижесі ой және күш еңбегінің бөлінуін жою үшін жағдай жасау және тұлғаның мәдениеттің, ғылымның, техниканың және қоғамдық қызметтің әртүрлі салаларында еркін шығырмашылықты дамуына жағдай жасау болып табылады.
Автоматтандыру -- техникалық құрал-жабдықтарды, сондай-ақ энергияны, материалды және ақпаратты алу, түрлендіру, жеткізу (тасымалдау), пайдалану процестеріне адамның тікелей не ішінара қатысуын босататын экономикалық-материалдық тәсілдермен басқару жүйесін пайдалану. Онда:
1. технологиялық, энергетикалық, көліктік, өндірістік процестер;
2. цехты, мекемені, сондай-ақ әскери құрамалар мен бөлімшелерді ұйымдастыру, жоспарлау және басқару;
3. күрделі агрегаттарды, кемелерді, өндірістік құрылыстармен кешендерді жобалау;
4. ғылыми зерттеулер, медициналық және техникалық диагностикалау, статистика деректерін өңдеу және есепке алу, бағдарламалау, инженерлік есептеу т.б. автоматтандырылады.
Автоматтандырудың мақсаты -- еңбек өнімділігі мен өнім сапасын арттыру, жоспарлау, басқару жұмыстарын тиімділендіру, денсаулыққа зиянды жұмыстан адамды босату. Автоматтандыру ғылыми-техникалық прогрестің басты бір бағыты саналады.
Автоматтандыру (Автоматизация) -- адамды материалдар, энергия және ақпарат қабылдау, жеткізу, сақтау, өңдеу және пайдалану процестеріне тікелей араласудан толық немесе жартылай босату үшін техникалық, программалық және баска құралдар мен әдістер кешенін пайдалану процесі.
Автоматты бақылау мен басқару жүйелерінің жұмысының бағалану критериясы ретінде, көп жағдайда, өндірістік шығындардың өтелу мерзімі көрсетіледі. Кейбір жағдайларда критерия ретінде өндірісті автоматтандыру кезінде қосымша алынатын пайда қолданылады. Автоматтандырудан өнеркәсіптің алатын экономикалық тиімділігінен өзге, жалпы халық шаруашылығының эффектісінде бағалаған жөн. Агрегаттардың өнімділігін жоғарылату жаңа агрегаттардың құрылысына пара-пар болады. Металдың сапасын жақсарту (жоғарылату) одан жасалған бұйымның пайдаланылу мерзімін ұзартады, яғни бұл өндірістің жоғарылауымен бірдей болады. Шикі материалдар мен отынның үнемделуі кенді, көмірді, газды, мұнайды қазып алуды арттырумен баламалы. Автоматтандырудан алынатын жалпы шаруашылықты экономикалық тиімділік жеке кәсіпорынның тиімділігінен едәуір артып кете алады.
Автоматты бақылау мен басқару жүйелерінің жұмысының бағалану критериясы ретінде, көп жағдайда, өндірістік шығындардың өтелу мерзімі көрсетіледі. Кейбір жағдайларда критерия ретінде өндірісті автоматтандыру кезінде қосымша алынатын пайда қолданылады. Автоматтандырудан өнеркәсіптің алатын экономикалық тиімділігінен өзге, жалпы халық шаруашылығының эффектісінде бағалаған жөн. Агрегаттардың өнімділігін жоғарылату жаңа агрегаттардың құрылысына пара-пар болады. Металдың сапасын жақсарту (жоғарылату) одан жасалған бұйымның пайдаланылу мерзімін ұзартады, яғни бұл өндірістің жоғарылауымен бірдей болады. Шикі материалдар мен отынның үнемделуі кенді, көмірді, газды, мұнайды қазып алуды арттырумен баламалы. Автоматтандырудан алынатын жалпы шаруашылықты экономикалық тиімділік жеке кәсіпорынның тиімділігінен едәуір артып кете алады.
Металлургиялық процестер, автоматты басқарудың объектілері болып табыла-тын, сәйкес агрегаттарда өтетін химиялық және физикалық құбылыстардың күр-делі кешенін көрсетеді. Металлургия процестерді басқару үшін өндірістің бастапқы шарттары (шикізаттың параметрлері, отын, агрегаттың күйі және т.б.), процестің күйі және оның ақырғы нәтижелері туралы деректерді білу қажет. Бұл деректер (мәліметтер) берілген процесс туралы ақпаратты сипаттайды.

I НЕГІЗГІ БӨЛІМ
Технологиялық процесс туралы мәлімет беру

Агломерация дегеніміз-құрамында темір бар шихталы материалдардың алынуының термиялық процесі, сондай-ақ оның байланысу жолы доменді қыздыруға қажетті сипаттама беруге арналған. Агломерация тәсілі үздіксіз ауа өткізу арқылы қабаттағы материалдарда сұйықтықтың жануы.
Агломерациялық шихталардың негізгі компоненттері: темір-рудалы концентрат, үлкендігі 10 мм-ден аз кіші шикізатты темір рудасы, колошникті шаң, қайтымды (сан жағынан 15-25 % шихталы масса, үлкендігі 10 мм-ден кем бұрынғы алынғанөнімдердіңжануы);
ісікте -3 мм-ден кем извест фракция сы сұйықтық - 3 мм-ден кем кокс фракциясы ( сан жағынан шихта массасынан 4-6%).
Агломерация - домна өндірісі, домна пештерінде балқыту үшін кен шикізатын әзірлеп, шойын шығарады. Агломерация өндірісінен және домна цехынан тұрады. Қарағанды металлургия комбинатында агломерация өндірісінің құрамында ұнтақтау-сұрыптау фабрикасы (1960), №1 (1963), №2 (1975) агломерация және құрғату (1973) цехтары бар. Фабрика агломерат шығару үшін қажет материалдарды қабылдап, оларды ұнтақтау, орналастыру және сұрыптау жұмысын жүргізеді. 3 роторлық вагон аударғышы, қоймалары, ұнтақтау бөлімшелері бар. 1-цехтағы К-3-75 агломерациялық 4 машинаның аумағы 75 м² кіріктіру және 10 м² салқындату алаңдарында тиісінше 15 және 16 вакуум камералары бар. 2 цех кіріктіру алаңы 312 м², агломерат ОП-5-315 желілік салқындатқыштарында суытылатын 3 АКМ-2-312 жабдығынан (жыл сайынғы қуаты 2 млн т агломерат) тұрады. Цехтардың үлесті өнімділігі (тм²сағ): 1 - 1,366,2 - 0,912. Агломераттардағы темір мөлшері цехтар бойынша тиісінше 48,2 және 46% болатын Атасу, Соколов-Сарыбай (№1 цех), Лисаков (№2 цех) кен орындары рудаларының концентраттары кіріктіріледі. Шахтаны автоматты таразымен безбендеу, кенді автоматты тәсілмен қос қабаттап салу, кіріктірмені екі мәрте ұнтақтау, агломерация газын қос сатылы тазалау жүйесі көзделген. Руданы кіріктірудің қос қатпарлы жаңа жүйесі жасалып, өндіріске енгізілді, мұнда жоғарғы кабажа Лисаков кен орнының концентраты, ал төменгі қабатқа аглөмерациялық рудалар мен қайтарманың қоспасы салынады. Құрғату цехы агломерация, домна, конвертор процестерінің темір шлақтарын кәдеге жаратады. 10 тарамды және 14 дөңгелек қоюлатқышы, таспалы 12 вакуум сүзгіші, шиыршықты 12 сұрыптағышы бар. Атасу және Кеңтөбе кен орындарының құрамындағы темірі тиісінше 59,6 және 66%, руда концентратын жеткізу, № 1 агломерация цехын қайта құру және №3 агломерация цехын салу көзделіп отыр. Домна цехы темір рудалы шикізат-агломератты, руда жентегі мен қоспаларды қайыра балқытуға негізделген. Отын ретінде домна пешіне рудамен бірге жоғарыдан толтырылатын кокс қолданылады. Балқыту кезінде алынып, металлургия комбинатының мартен және конвертер цехына жеткізілетін сұйық шойын болат өндірісі үшін басты шикізат болып табылады. Құрамында 1,25-4,25%-дай кремнийі бар шөйын құйма өндіру үшін пайдаланылады. Балқыту кезінде шлак, колошник газы мен тозаңы тәрізді қосымша өнім алынады. Шлақтың 75%-ы түйіршікке айналдырылып, цемент зауыттарына жөнелтіледі. Домна газы отын есебінде комбинаттың өзінде қолданылады. Домна цехының құрамында 4 домна пеші, 2 конвейерлі құю машиналары бар шойын құю бөлімшесі, шөміш жөндеу депосы, шлак ұсату учаскесі бар. Алғашқы домна пеші (№1) 1960 ж. шілдеде іске қосылды. 1964 ж. цехта КСРО-да тұңғыш рет балқытудың жана технологиясы -- домна пешіне көмір ұнтағын үрлеу, ал 1966 ж. мазут үрлеу игерілді. 1977 ж. домна пештеріндегі электр тербелісті тарсыл дебалансты елекпен алмастырылды. 1984 ж. үрлеу ылғалын автоматты реттеу арқылы пештердің жоғары технологиялық жұмыс істеуі игерілді. 1976-1982 ж. пеш ұжымы Лисаков кен орнының фосфорлы темір рудасы негізінде шойын өндірудің жаңа технологиясын игерді (КСРО Мемлекеттік сыйлығы, 1984).

Бақыланатын, реттелетін және сигналданатын параметрлерін таңдау

Агломерат -- мейлінше ірі де үшкір кесектерден (көлденеңі 30-2000 мм) түратын борпылдақ, босаң жанартаулық таужыныстар. Таужыныстардың түзілу орнына орай агломераттар көмей агломераттары (жанартау көмейіне шоғырланған кесектер) және ... жалғасы
