Радиолокация және радиолокациялық құрылғылар


Жоспары
Кіріспе
1. Радиобайланыс және оның тарихы
2. Байланысты ұйымдастырудың негізгі әдістері. Радиобағыт және радиожүйе.
3. Дабыл құрылғылары. Радиодабылдардың таратылуы.
4. Радиолокация және Радиолокациялық құрылғылар.
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе
Дабыл тарату ортасына (оптикалы талшықты, радиорелейлі) байланысты топтық жолдар, сызықты жол түрінде түзеледі. Желілік сигнал тарату қабаты екі бөлімнен тұрады: бөліктік (секционный) қабаттан жөне физикалық орта қабаты. Желілік бөліктік қабаты байланыс орындарының арасындағы ақпаратты таратумен қамтамасыз ететін мультиплексорлық бөліктік қабаты, бұл қайтаөндіру орындарының арасындағы сигнал тарату байланысымен қамтамасыздандырады немесе қайтаөңдеу орындары мен және шеткі станциялары немесе күре жолдарды ауыстырып - қосқыштар арасында қамтамасыздандырады.
Оптикалық дабыл тарату ортасы және оның жетістіктерімен кемшіліктері. Жарық өткізгіштермен мыс сымдарының салыстыра отырып олардың кемшіліктері мен артықшылықтарын қарастырайық. . Жарық өткізкіштерінің ерекшелігі электрлік және магниттік бөгеуліктерден абсолютті қорғанымдылығы. Негізгі жетістіктерінің бірі түсті мыс-металының орнына әйнек-материалы пайдаланады. Әйнек оптикалық талшықтың негізгі құрамы - кварцтік құм. Байланыс техникасында бірнеше килограмм мыстың орнына 1 гр таза әйнек алса жеткілікті. Бұл қатынастан шығатыны оптикалық-талшықты кабель электрлік кабельге қарағанда әлдеқайда қолайлы және оңтайлы.
Әйнек талшығы нәзік болғандықтан, кабель арасына болат темір орнатылады. Төзімділіктің механикалық шегі талшық үшін өте жоғары, және ол болат төзімділігіне сәйкес. Жұқа қорғанышы бар әйнек талшықты саусақты айналдыра орауға болады. Әйнектің бұл қасиетін ескере отырып бірнеше жарық өткізгіштерді бір кабельге біріктіруге болады. Оны барабанға орап және жинастырады. Кабельдің құрылысы жарық өткізгіштердің механикалық бөгеуліктерге қарсы тұрып бере алатындай болуы керек. Мұнда талшықтың бұзылуы ғана емес, микробұзылулар да өте қауіпті. Олар оптикалы кабельдің түзу жерде және созылу күштердің әсерінен қосымша сәуле шығындарын тудырады.
Оптикалы талшыққа түсірілетін механикалық күштерді азайту үшін шешімдер қабылданды. Жеке өткізгіштер кабельдің ішінде еркін орналасады; кабель жасағанда талшық кабельден ұзынырақ болуы керек.
Температураның өзгеруінен кабель құрылысына механикалық күштердің сәулежолға тигізетін әсері тәуелді. Талшық қабықшасының сатылы сыну көрсеткіші өзекше сыну көрсеткішінен төмен болғандықтан, қолайсыз жағдайда температураның өзгеруінен қабықша сыну көрсеткіші өзгереді, нәтижесінде сыну шарттары бұзылып, ақпарат шығындарына әкеледі.
1. Радиобайланыс және оның тарихы
Радиобайланыс - радиотолқын көмегімен ақпарат алмасу. Радиобайланыс жүйесінің ақпарат беруші жағында радиотаратқыштан және таратушы антенналардан тұратын радиотарату құрылғысы, ал қабылдаушы жағында қабылдау антенналары мен радиоқабылдагыштан тұратын радиоқабылдау құрылғысы орналасады. Таратқышта қоздыратын тасымалдаушы жиіліктегі тербеліс берілетін ақпарат сигналының заңына сәйкес өзгертіледі, ал қабылдаушы жақта кері процесс жүргізіледі. Байланыс біржақты және екіжақты болуы мүмкін. Радиобайланыс қозғалмайтын объектер мен жылжымалы объект арасында, сондай-ақ жылжымалы объектілер арасында байланыс орнатудың бірден бір тәсілі. Радиобайланыс - бұл радиотолқындардың (электромагнитті тербеліс) көмегімен әртүрлі арақашықтықтағы ақпараттардың алмасуына арналған электробайланыстың бір түрі. Радио (лат. radiare - сәулелену), «радиобайланыс» термині - «сәулелену көмегімен болатын байланыс», яғни өткізгішті сымның көмегінсіз (сымсыз байланыс) . Кеңістік антеннасының көмегімен таратқыш сәулеленеді де жер бетіне таралып келесі қабылдағышқа әсер етіп электрлік энергия электромагнитті толқын энергиясына айналады. Екі жақты байланыс болуы үшін әрбір радиостанция таратқыш пен қабылдағыштан тұруы керек. Аз қуатты радиостанцияда таратқыш пен қабылдағыш жалпы корпуста монтируются.
Жоғарғы қуатты сигналдарды сәулелендірген кезде таратқыштар жеке қондырғылармен дайындалады. Сапалы радиосигналдарды алу үшін қабылдағыштар да жеке қондырғылармен дайындалады. Тарату кезінде электромагниттік толқындарды сәулелендіретін, қабылдау кезінде олардың энергиясын жұтып алатын құрылғы антенна деп аталады. Антеннаның қарапайым түрі бір жағы жерден көтерілген, бір жағы таратқышқа немесе қабылдағышқа қосылған кәдімгі сым десек болады.
1888 ж. орыс ғалымы Александр Сергеевич Попов электромагниттік толқындар арқылы алыс қашықтықтарға сигнал жеткізудің ғылыми болжамын ұсынды. Бұл проблеманың практикалық шешімін ол 1896 ж. тапты. Сол жылдың 24 наурызында Ресейдің физика-химия қоғамының мәжілісінде A. С. Попов әлемде бірінші рет 250 м қашықтыққа сымсыз радиограмма арқылы Генрих Герц деген екі сөзді жеткізді.
Поповпен бір мезгілде радиобайланыс идеяларын дамытып, радиоаппаратура жасау мәселесімен италияндық ғалым Г. Маркони да шұғылданды. Ол 1897 ж. электромагниттік толқындарды пайдаланып, хабар таратуға болатыны жөнінде патентті A. С. Поповтан бұрын алды.
XIX ғасырдың аяғы мен XX ғасырдың басында электромагниттік толқындар көзі ретінде электр ұшқындары қолданылды. Электр ұшқындарының табиғатта кездесетін түрі - найзағай. Бірақ мұндай ұшқынды разрядтар электромагниттік тербелістердің өшпелі кездері болып табылады. 1913 жылдан бастап үшэлектродты радиошамдарды пайдаланатын өшпейтін мәжбүрлі (еріксіз) тербелістердің генераторлары жасалды. Өткен ғасырдың 50-жылдарынан бастап шамды генераторларды транзисторлар ығыстырып шығара бастады.
2. Байланысты ұйымдастырудың негізгі әдістері. Радиобағыт және радиожүйе.
Байланысты ұйымдастырудың негізгі әдістері: радиожүйе және радиобағыт
Радиожүйе - бұл бір жалпы радиоберілуде жұмыс істейтін үш немесе одан да көп хабарламалардың арасындағы радиобайланысты ұйымдастыру әдісі. Радиожүйе: неғұрлым аз шығынды күшпен және құралмен барлық хабарламалар арасындағы байланысты және хабарларды нұсқаулы таратуды қамтамасыз етеді.
Радиобағыт - бір жалпы радиоберілуде жұмыс жасайтын екі хабарлама арасындағы байланысты ұйымдастыру әдісі. Радиобағыт радиожүйемен салыстырғанда көрінбеулігімен, жіберу мүмкіндігімен және үлкен тұрақтылығымен ерекшеленеді.
Негізгі радиостанцияның талаптары барлық радиостанциялармен орындалуы керек. Радиобайланысты ұйымдастыру үшін мына радиоберілгендер өңделеді: жиілік, шақырғыш паролдер және радиоқұжаттар кілттері.
Шақырғыш және еркін жиілікті қолдануға тиым салынады. Радиоберілгендер белгілі бір тәртіпке сәйкес уақыты біткеннен кейін жойылатын гриф құпияға және шекті уақытқа ие. Радиожүйеде және бағытта хабарламалар радиоалмасуды жүргізеді. Радиоалмасу арқылы командалардың қабылдануы мен таратылуын, сигналдарды, радиограммаларды және радиосөйлесуді енгізуді анықтайды
3. Дабыл құрылғылары. Радиодабылдардың таратылуы.
Дабыл құралдары, қысқа командалар, хабар жеткізулерге, т. б. арналған дыбыстық және есте сақтау байланыстарының құралдары.
Дабыл құралдары заттық (белгі беру жалаулары, пішіндер), жарықтық (дабылдық шамдар, прожекторлар, белгі беретін оттар) және пиротехникалық (белгілік және жарық беретін-белгілік патрондар, теңіздік белгілер, алаулар) болуы мүмкін. Дыбыстық дабыл құралдары - сиреналар, мегафондар, гудоктар және т. б. Дабылды беру радио арқылы, сонымен бірге сымдық байланыс желісі арқылы да жүзеге асырылуы мүмкін.

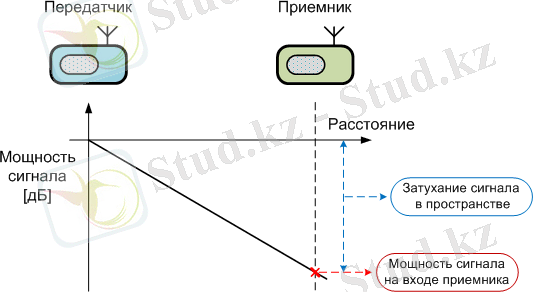

1-сурет. Радиодабылдарың таратылу сұлбасы
4. Радиолокация және Радиолокациялық құрылғылар.
Раиотолқындар арқылы объектіні тауып, оның тұрған орнын дәл анықтау -Радиолокация деп аталады.
Радиолокациялық қондырғы - радиолокатор (немесе радар) : хабарлаушы және қабылдаушы бөліктерден тұрады.
Радиолокацияда аса жоғары жиілікті (10 8 -10 11 Гц) тербелістер пайдаланылады. Қуатты аса жоғары жиілікті генератор, сүйірлене бағытталған толқын шығаратын параболалақ антеннамен байланысқан. Онда толқын ұзындығы 10 м-ден кіші ультроқысқа толқындар қолданылады.
Бұл антенналар шығарған толқындар бір-бірін тек бір бағытта таралғанда ғана қүшейтеді де, басқа бағыттарда бір-бірін өшіреді.
Шығарылған толқын дәл сондай сүйірлене бағытталған параболалық антеннамен тұтылады. Бұл толқындардың ойқын бағыты болғандықтан оларды сәуле ретінде қарастыруға болады.
Нысанаға дейінгі ара-қашықтықты анықтауда сәуле шығарудың импульстік тәртібі қолданылады. Хабарлағыш толқындарды қысқа мерзімді импульстермен шығарады. Әрбір импульс ұзақтығы секундтың 1/1 үлесіндей. Ал импульс аралақтары шамамен 1000 еседей үлкен. Шағылған толқындар тыныс кезінде қабылданады.
R-ара-қашықтықты- радиотолқынның нысанаға дейінгі және қайтқандағы жолды жүріп өтуіне кеткен, жалпы t-уақытты өлшеу арқылы анықтайды. Радиотолқын жылдамдығы жарық жылдамдығына тең, яғни c=3*10 8 м/с.
Радиотолқындар шашырауы салдарынан, хабарлағыш тарататын энергияның болымсыз аз бөлігі ғана қабылдағышқа жетеді.
