Спектрге анықтама және спектрді кеңейту

Кіріспе
1. Спектрге анықтама және спектрді кеңейту
2. Уақыт бойынша қайта баптаулы спектрді кеңейту
3. Кеңейтілген спектрлердің синхронизациясы
Қорытынды
Пайдаланылған әдебиеттер

Cпектрді байланыс саласында екі түрмен байланыстырамыз. Біріншісі спектр дегеніміз гормоникалық тербелістердің жиынтығы. екінші жағдайда, спектр дегеніміз косинусойдалы және синусойданың жиынтығы.
Кеңейтілген спектрмен сигналдарды құру процесі, көпарналы рұқсат жүйелерінде екі деңгей арқылы өтеді: модуляциа және спектрді кеңейту.
Синхрондау (Синхронизация; synchronization, timing) — процестерді іске қосу сәтінің жүйедегі белгілі бір оқиғалармен үйлесімділігін анықтау, параллель процестер әрекеттерінің уақытша реттілігін жасақтау; теңестіру.
Соңғы жылдары тарату және коммутациялау функцияларын аналогтыдан сандыққа ауыстырғанда байланыс желілерінің синхронизациясы үлкен мәнге ие болып отыр.
(DS- direct-sequence және FH- frequency hopping) кеңейтілген спектр жүйесінде алынған сигналдың демодуляциясы үшін қабылдағыш кеңейтілген немесе кодтық сигналдың синхрондалған көшірмесіне ие болуы тиіс. Кеңейген сигналдың қабылдағышымен шығарылған және кеңейтілген спектрдің алынған сигналының синхронизация процесі екі кезеңде өтеді. Бірінші кезеңде екі сигнал бір –біріне дөрекі сәйкестікте келтіріледі (бастапқы синхронизация процесі). Өңдеудің (бақылап отыру кезеңі) екінші кезеңінде кері байланыс контурдың көмегімен белгілі бір ретпен алынғанға өте дәл сәйкес келетін сигнал таңдалады.

1. Карташевский В.Г. и др. Сети подвижной связи/ Карташевский В.Г., Семенов С.Н., Фирстова Т.В. – М: Эко- трендз, 2001.
2. Ратынский М.В. Основы сотовой связи/ Под ред. Д.Е.Зимина. – 2-е изд., перераб и доп. – М: Радио и связь, 2000.
3. Печаткин А.В. Системы мобильной связи (1часть).- Р.: РГАТА им. П.А. Соловьева, 2007.

Пән: Физика
Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 8 бет
Таңдаулыға:

Жоспары

Кіріспе
Спектрге анықтама және спектрді кеңейту
Уақыт бойынша қайта баптаулы спектрді кеңейту
Кеңейтілген спектрлердің синхронизациясы
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе

Cпектрді байланыс саласында екі түрмен байланыстырамыз. Біріншісі спектр дегеніміз гормоникалық тербелістердің жиынтығы. екінші жағдайда, спектр дегеніміз косинусойдалы және синусойданың жиынтығы.
Кеңейтілген спектрмен сигналдарды құру процесі, көпарналы рұқсат жүйелерінде екі деңгей арқылы өтеді: модуляциа және спектрді кеңейту.
Синхрондау (Синхронизация; synchronization, timing) -- процестерді іске қосу сәтінің жүйедегі белгілі бір оқиғалармен үйлесімділігін анықтау, параллель процестер әрекеттерінің уақытша реттілігін жасақтау; теңестіру.
Соңғы жылдары тарату және коммутациялау функцияларын аналогтыдан сандыққа ауыстырғанда байланыс желілерінің синхронизациясы үлкен мәнге ие болып отыр.
(DS- direct-sequence және FH- frequency hopping) кеңейтілген спектр жүйесінде алынған сигналдың демодуляциясы үшін қабылдағыш кеңейтілген немесе кодтық сигналдың синхрондалған көшірмесіне ие болуы тиіс. Кеңейген сигналдың қабылдағышымен шығарылған және кеңейтілген спектрдің алынған сигналының синхронизация процесі екі кезеңде өтеді. Бірінші кезеңде екі сигнал бір - біріне дөрекі сәйкестікте келтіріледі (бастапқы синхронизация процесі). Өңдеудің (бақылап отыру кезеңі) екінші кезеңінде кері байланыс контурдың көмегімен белгілі бір ретпен алынғанға өте дәл сәйкес келетін сигнал таңдалады.
Бұл кезеңнің мақсаты - уақытша және жиіліктік белгісіздіктің екі өлшемді облыста іздеу жолымен кеңейтілген спектрінің алынған сигналын және локальды шығарылған кеңейтулер сигналын синхронизациялау.
1. Спектрге анықтама және спектрді кеңейту

Спектрді кеңейту термині көптеген әскери және коммерциалық байланыс жүйелерінде қолданған. Кеңейтілген спектр жүйелерінде әр хабар тарату сигналдары қарапайым модуляциаланған сигналмен салыстырғанда кең радиожиілік жолағын қажет етеді. Кең жиілік жолағы кейбір пайдалы қасиеттер мен сипаттамаларды алуға мүмкіндік береді.
Спектрді кеңейту сигналды құрастыру әдісін іске асырады. Кеңейтілген спектр қосымша модуляцианың көмегімен тек қана сигнал спектрінің кеңдігін қамтамасыз етіп қоймайды. Ол оның басқа да сигналдарға әсерін әлсіретеді. Қосымша модуляциа таратылатын хабармен ешқандай байланысы жоқ.

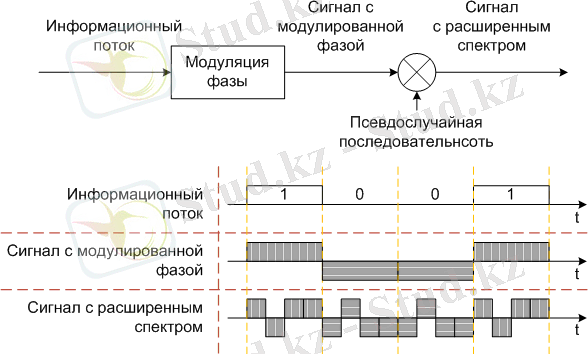

1-сурет. Радиосигналдардың спектрінің кеңейтілуі.

Келесі потенциалды артықшылықтарының арқасында кең жолақты жүйелер қолдануда:
:: бөгеуілге тұрақтылығының жоғарылығымен;
:: СDМА технологиасын пайдаланатын жүйелерде көпстанциалық ұрықсат үшін арналарды кодалық бөлуді қамтамасыз ету үшін;
:: спектралды тығыздығының төменгі деңгейінің арқасындағы энергетикалық жасырындығы;
:: арасын өлшеудегі жоғарғы ұрықсат мүмкіндігі;
:: байланыстың қауіпсіздігі;
:: әдейіленген бөгеуілдерге қарсы тұру мүмкіндігі;
:: өткізу қабілеттігінің жоғарылығы және кейбір ұялы дербес байланыс жүйелерінің спектралды әсері;
:: ЖЖ арнаны бір уақытта ұстайтын пайдаланушылар санының көбейген кезіндегі, байланыс сапасының біртіндеп төмендеуі;
:: іске асыру кезіндегі төменгі бағасы;
:: қазіргі заманғы элементті базаның болуы (интегралды микросұлбалардың);
Кеңейтілген спектрмен жүйелер архитектурасына және пайдаланатын модуляциа түріне сәйкес келесі негізгі топтарға бөлінеді.
:: МДКРК жүйесін қоса кездейсоқ тізбектер негізіндегі (ПСП) спектрді тура кеңейтуі;
:: жұмыс жиілігін қайта құру (секірмелі жиілікпен), МДКРК жүйесін қоса жылдам және баяу жұмыс жиілігін құру;
:: кеңейтілген спектрмен көптік ұрықсат және жүргізушінің басқаруы (CSMA);
:: сигналдардың уақыттық орнын құру (секірмелі уақытпен)
:: сигналдардың сызықтық жиіліктік модуляция (chip modulation);
:: спектрді кеңейтудің аралас әдістерімен;

2. Уақыт бойынша қайта баптаулы спектрді кеңейту.

Жылжымалы радиобайланыс жүйесінің бір сотасының аралығында, бір уақытта пайдаланатын бірнеше абонентттер болады. Олардың әрқайсысы fрч тасымалдаушы жиілікті пайдаланады және Врч бір жиілік жолағын ұстайды.
Кеңейтілген спектрмен сигналдарды құру процесі, көпарналы рұқсат жүйелерінде екі деңгей арқылы өтеді: модуляциа және спектрді кеңейту (немесе ПСП арқылы екіншілік модуляциа ). Екіншілік модуляциа g(t)s(t). көбейтудің идеалды операциасының көмегімен іске асады. Осындай көбейтуден екі жолақты амплитудалық модуляциа сигналы құралады. Бірінші және екінші модуляторлардың орнын, жүйенің потенциалды сипаттамаларын ешбір өзгертусіз орнын ауыстыруға болады.
Кеңейтілген спектрмен g(t)s(t) сигналы қажетті радиожиілікке дейін жоғары қарай түрлендіреді. Жиілікті жоғары және төмен түрлендіру көптеген жүйелерге тәжірибелік қажет болғанымен бұл кезең анықтаушы болып саналмайды. Сондықтан да алдағы уақытта g(t)s(t) сигналы аралық жиілікте қабылданады және жіберіледі деп есептейміз.
Осылай қабылдағыштың кірісіне РЖ бір жолақта болатын кеңейтілген спектрне тәуелсіз М сигналдардың қосындысы түседі.
ПСП корреляциаланбаған сигналдардың ансамблі таңдалған болса, спектрді қысу операциасынан кейін тек қана модуляциаланған пайдалы сигнал сақталынады. Басқа да сигналдар корреляциаланбаған болғандықтан кеңжолақтықты сақтайды және спектр екі демодулятор сүзгішінің өткізу жолағының шегінен асады.
Кеңейтілген спектр жүйесінің жұмыс жиілігін программалық құрастыру жолымен құралған концепциасы тура кеңейтілген спектр концепциасяна ұқсас. Бұнда ... жалғасы
