Әл-Фараби атындағы Қазақ ұлттық университеті

География және табиғатты пайдалану факультеті

Картография және геоинформатика кафедрасы

СӨЖ

Геосуреттер және олардың түрлері

Орындаған: Ерболқызы. С

Тексерген: Валеев А. Г.

Алматы, 2016

Мазмұны:

1. Кіріспе . . . 3

2. Негізгі бөлім

2. 1 Геосуреттер және олардың түрлері . . . 4-6

2. 2 Картографиялық анимациялар туралы деректер, анмация . . . 7-8

3. Қорытынды . . . 9

4. Пайдаланылған әдебиеттер тізімі . . . 10

Кіріспе

Геосуреттер - кез-келген генерализацияланған, масштабталған, кеңістіктік-уақыттық, бейнелі түрде көрсетілген жер бетілік нысандар мен процесстердің моделі. Геосуреттер түсінігі полиграфиялық-электрондық фотокарталарды, блок-диаграммаларды, рельефтік карталар мен стереомоделдерді, кинокарталар, әуе-ғарыштық суреттер, картографиялық анимациялар, виртуалдық суреттерді жатқызамыз. Геоиконика ғылымы осы геосуреттерді зерттеумен айналысады.

Картографиялық анимациялар көбінесе статистикалық көріністі суреттеп беріледі. Қазіргі таңда екі өлшемді динамикалық карталар, классикалық карталардың барлық атрибуттарына йе (масштаб, проекция меридиандар және параллельдер торы және т. б ) Анмация масштабы көрсетіліп жатқан дисплейге байланысты өзгереді.

Геосуреттер және олардың түрлері

Геосуреттердің түрлері:

тегіс (екіөлшемді) ;
көлемді (үшөлшемді) ;
динамикалық (үш және төрт өлшемді) ;

1. Тегіс геосуреттер:

Бұл класқа карталар мен пландар, белгілік және генерализацияланған моделдер, картографиялық проекцияда құрылған: топографиялық, әр түрлі масштабтардағы тақырыптық карталар, мақсаты мен мазмұны, сондай-ақ туынды картографиялық моделдер жатады. Мысалы: шынайы кеңістіктік формаларда картографияланатын құбылыстардың айқын көрінісі үшін, бұрмалайтын анаморфты карта-суреттер.

1. 2 Тегіс геосуреттерге әуе және ғарыштық суреттер, теңіз түбі суреттері, телевизиондық, радиолокациялық, гидролокациялық, сканерлік суреттер және т. б. жатады. Олар объектілердің өзіндік және шағылысқан сәулелерін тіркейді, сондай-ақ түсіріс кадрлік, жолдық немесе элементтік болуы мүмкін. Осыған байланысты суреттердің геометриялық сипаттамалары мен суреттердің рұқсаты айқындалады. Түсірісті электромагниттік спектрдің әр түрлі диапазонында жасайды, яғни көрінетін, инфрақызыл, микротолқынды зоналарда. Бұл суреттердің мүмкіндіктерін ұлғайтады. Суреттердің геометриялық және спектральдік сипаттамаларының комбинациялары өте көп. Барлық суреттердің ең басты қасиеті-нысандардың шынайы үлгісі мен рұқсат деңгейін бейнелі түрде берілуін түсіріс аппаратурасы қамтамасыз етеді.

Бұл жердегі суреттердің карталардан айырмашылығы-нысан туралы заманауи білімді айқындайтын картографтың қолымен жасалатын шартты-белгілік суреттер. Басты ерекшелігі, бірінші топтағы картадан, нысанның шынайы нұсқасын береді.

1. 3 Тегіс геосуреттердің тағы бір тобы-сандық карталар, экранда растрлік немесе векторлық форматтарда немесе жоғарғы дәлдікті басып шығарушы құрылғыларда бейнеленеді. Сандық карталарда ерекше белгілер мен өзгеретін түстемелерді қолдануға болады, сондай-ақ карталарға жаңа мәліметтерді енгізуге болады, масштабы мен проекциясын өзгертуге және де басқа трансформацияларды орындауға болады. Карталарды дәл экранның өзінде парақтауға, сонымен қатар оларды бір-бірімен байланыстыруға, жалпы айтқанда электрондық карталармен интерактивтік режимде жұмыс істеуге мүмкіндік бар. [2]

2. Көлемді үш өлшемді геосуреттер

Геосуреттердің екінші класы шынайы әлемдегі көлемді көрсететін үшөлшемді графикалық ұлгілерді қамтиды. Оларға блок-диаграммалар-жергілікті жердің үшөлшемді суреттері, стереоскопиялық үлгілер- құралдар арқылы стереожұпты қарау нәтижесінде алынатын стереоскопиялық үлгілер, физиографиялық панорамалар және т. б. Мұндай панорамалар мен пейзаждар компьютер экрандарында қолданылады, олар ландшафт архитектурасын жоспарлауда, ол жерге ғимараттарды орналастыруда өте ыңғайлы.

Үшөлшемді графикамен видеоларды құратын (3D StudioMAX) сияқты бағдарламаларда үлкен сенімділікпен «кез келген жердің моделін шындыққа жақын етіп жасауға болаады»- деп айтуға болады, бұл типтес бағдарламалар картографиялық бағдарламаларды, функцияларды орындамайтындығына қарамастан (растр байланбай, проекция, мәліметтер қабатпен берілмейді, мәліметтер базасы жоқ және т. б ) .

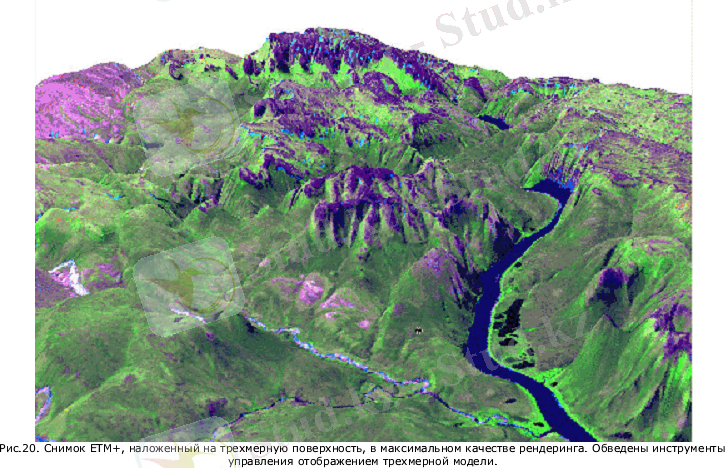

Жер бедерін сипаттау үшін 3D Analist жүйелі және жүйесіз типті моделі қолданылады. Жүйелі (GRID) геобайланған растрлық суретті сипаттау үшін қызмет етеді. Жүйесіз (TIN) моделі көмегімен бір-біріне жалғасқан үшбұрыштар түрінде жер бедері құрастырылады. Рельеф моделінде таралатын барлық үш өлшемді объектілер әрбір биік нүктелерге X, Y, Z координаталары сақталып қалатындай векторлық формада берілуі тиіс.

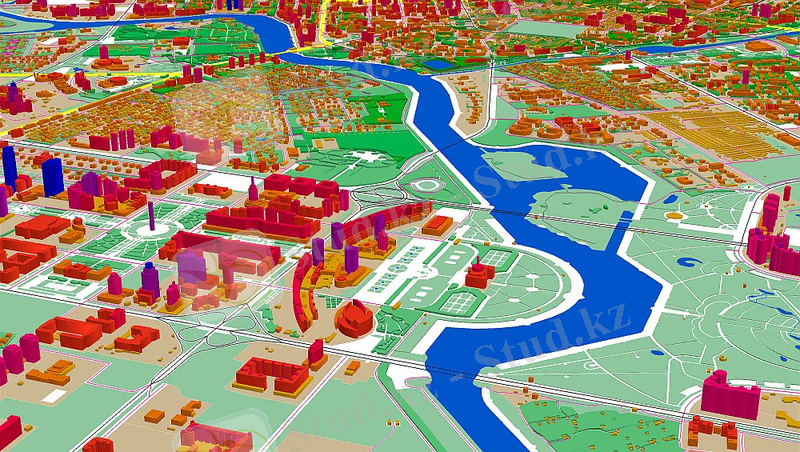

Астана қаласының үш өлшемді үлгісі. 3 өлшемді үлгілер жер бедерін және қала инфраструктурасын 90 % шынай етіп көрсетеді. Үш өлшемді ГАЖ кез келген қиындықтағы үш өлшемді елді-мекен объектілерін: архитектуралық құрылыстарды, жол конструкцияларын, ағаштар тобын, вертолет, автомобиль т. б құруға мүмкіндік туғызады.

3. Динамикалық төрт өлшемді геосуреттер

Галограммалар, картографиялық кинокарталар, анимациялар, мультимедиялық карта және атластар.

Геоиконика және математикалық үлгілеу. Геоиконикалық әдістер жүйесіне келесілер жатады:

Картографиялық әдістер;
Геоақпараттық әдістер;
Арақашықтықтан зерделеу; [2]

Картографиялық бейнелеу әдістері ақпаратты тұтынушыға біртұтас пішінде көрсетеді. Ол оперетивті және базалық картоларды автоматты түрде дайындайды, үш өлшемді картографиялық үлгілерді, геоақпаратты жүйедегі ең қажетті міндетті іс немесе функция ретінде көрсетеді. Картография мен геоинформатиканың арасында байланыс және ГАЖ- да мәліметтермен картаның арасыеда байланыс бар екені белгілі. ГАЖ- дың құрылымында шекаралық (позициялық) және салалық (тақырыптық) блоктар айқын көрінеді, басқаша айтқанда метрикалық (өлшемдік) және тақырыптық мағыналар құрайды, болмаса идетификациялық және классификациялық. Ол позициялық, геометриялық болмаса топология-геометриялық және мазмұндық (таблицалық атрибут ), негізгі геогафиялық карталардың арнайы немесе тақырыптық мағынасы. [1]

Картографиялық анимациялар туралы деректер

Ең бірінші картографиялық динамикалық фильмдер20 ғасырдың 50 жылдары пайда болды. Сол кезде 1959 жылы Н. Троуэл мультипликациялық принциптердің картографияда қолданылуын зерттеп жүрген. Бірақ, оның бұл ойын жүзеге асыру 20 жыл өткеннен кейін мүмкін болды. Ең біраіпінші картогарфиялық фильм Н. Троуэл теориялық ойына негізделген, екі кадрдан тұрады. Кейіннен 50 кадрдан тұратын фильм құрастырылды, ол 20 минутқа созылды. Сол кездегі 2-3 минуттан аспайтындығына қарамастан, фильмде АҚШ-тың халық қоныстануы көрсетілді.

70- жылдары АҚШ-та анимациялық картографияға көңіл бқліне бастады, бұл кезеңде бірнеше анимациялық дисплей-фильмдер жасалған болатын.

Компьютерлік технологиялардың шұғыл дамуы 90 жылдары басталған. Анимацияның ең бір түрленген типтерінің пайла болуына әкеп соқты. Анимация түсінігінде көбінесе статистикалық көріністі суреттеу беріледі. Әрбір осындай көрініс «кадр» деп аталады. Егерде біріктірілген кадрлардағы көрініс бір-бірінен айырмашылығы жоқ болса, онда кадрдың тазалығы секундына 15-ті көрсетеді, адамның көру ерекшелігінің күшеюімен көріністің үздіксіз иллюзиясы құрылады.

Анимация шартты белгілердің барлық түрлерін көрсете отырып, картаның көрнектілігін арттыруы қажет, дисплейға сәйкестендіру керек. Картографиялық анимация түрлері. Қазіргі таңда Картографиялық анимацияның бірнеше түрін белгілеп көрсетуге болады.

1. Анимацияланған екі өлшемді карта динамикалары

1. 1 Құбыстың түрлі мезгілге арналған аудандық контурының динамикалық картасы

1. 2 Бірдей аудандық контурға біргенеше мезгілдің жағдайының айырмашылық картасы

1. 3 Нүктелік нысандар динамикасының картасы (жағдай динамиксы немесе нысан жағдайы)

1. 4 Сызықтық нысандардың динамикасының картасы

1. 5 Кешенді динамикалық екі өлшемді карталар ( нүктелік, сызықтық, аудандық нысандар бірдей белгіленген немесе олардың аралас картасы)

2. Анимацияланған екі өлшемді қозғалмалы карталар

... жалғасы
