Қорқыт Ата атындағы Қызылорда мемлекеттік университеті
Тақырыбы: Тілімшелі гидромашиналар
Орындаған: Амангельди Ж.
Қабылдаған: Ахметов Н.
Қызылорда, 2016ж
Тілімшелі гидромашиналар
Жоспар:
I Кіріспе
II Негізгі бөлім
1) Гидравликалық машиналардың классификациясы (жіктелуі)
2) Пластинкалы сорап
3) Пластина гидромашиналардың түрлері, олардың айрықша белгілері
III Қорытынды
Кіріспе
Гидравликалық машиналар дегеніміз электрқозғалтқыштың механикалық энергиясын тасымалданатын сұйықтың ағын энергиясына айналдырып, қысымын көбейтеді немесе қозғалыстағы сұйық тегеурін энергиясын механикалық энергияға айналдыратын (гидравликалық құбырлар) машиналар. Гидравликалық жетек дегеніміз сораптан және сәйкес реттегіш және таратқыш аппаратурасы бар гидроқозғалтқыштан тұратын гидравликалық жүйе және жұмысшы сұйық көмегімен беріліс беруді қамтамасыз етеді.
Сұйық қоспаларды кәсіпорын ішінде аппараттар мен қондырғылар арасында және кәсіпорыннан тыс басқа жақтарға тасымалдауға арналған гидравликалық машиналар сораптар деп аталады.
Сораптар үш түрге бөлінеді: қалақшалы немесе ортадан тепкіш, көлемді және ағынды.
1. Қалақшалы ортадан тепкіш сораптардағы қысым, қалақшалы доңғалақтардың айналуындағы ортадан тепкіш күштің сұйыққа әсерінен пайда болады. Бұларға ортадан тепкіш, құйынды және осьтік сораптар жатады.
2. Көлемді насостардағы қысымдар айырмасы сұйықтардың белгілі бір көлемін жабық камерадан жылжымалы немесе айнамалы денелер арқылы ығыстырып шығарғанда пайда болады. Бұларға поршенді плунжерлі, диафрагмалы және роторлы тісті доңғалақты, пластинкалы, винтті сораптар жатады.
3. Ағынды насостарда сұйықтарды тасымалдау үшін жұмысшы сұйықтың ауа, бу, су т.б. кинетикалық энергиясын пайдаланады.
4. Сұйықтардағы сығылған газ немесе ауа жәрдемімен тасымалдау үшін газлифт эрлифт және монтежюлар қолданады.

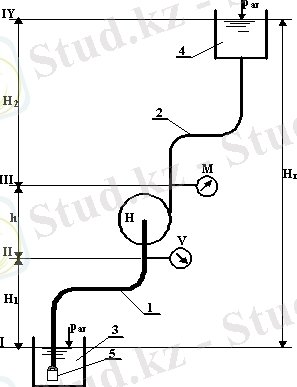

Сораптық қондырығының сұлбасы: 1. сорғыш құбырөткізгіш; 2. үрлегіш құбырөткізгіш; 3. қоректендіргіш резервуар; 4. ағынды резервуар; 5. қабылдағыш торы бар кері клапан; Н - сорап; V - вакуумметр; М - манометр
Сораптың негізгі параметрлері
1-кесте
1. көлемдік беріліс (сорап берілісі)
, ;
2. сорап тегеуріні
, ;
3. сорап қуаты
, ;
4. сораптың пайдалы әсер коэффициенті
.
Сорап берілісі немесе өнімділігі - сораптың уақыт бірлігінде тасымалдайтын сұйық мөлшері;
Сораптың тегеуіріні - тасымалданатын сұйықтың салмақ бірлігіне берген салыстырма энергиясы сипаттайды. Тегеуірін насостың 1 кг сұйыққа берген энергиясы арқылы, осы сұйықтың қанша биіктікке көтерілетінін көрсетеді
Сораптың куаты - сұйыққа энергия беру үшін жұмсалған салыстырмалы энергия мен сұйық мөлшерінің көбейтіндісіне тең. Теориялық (пайдалы) қуат және электроқозғалтқыш шығындаған толық қуат деп бөледі.
Сораптың пайдалы әсер коэффициенті - пайдалы қуаттың толық қутқа қатынасы. Ол үш пайдалы әсер коэффициентің туындысына тең (п.ә.к.): көлемдік, гидравликалық және механикалық. Көлемдік п.ә.к. сұйық көлемінің шығынын ескереді (берілістің аздығын). Гидравликалық п.ә.к. және механикалық п.ә.к. - сорап тегеуріні мен машина элементтері арасындағы үйкелісті азайтуға арналған.

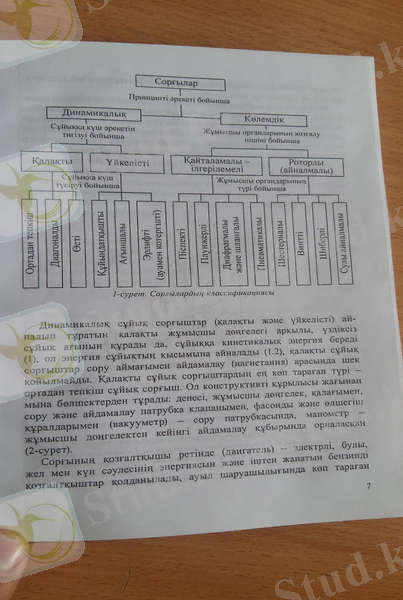

1. Гидравликалық машиналардың классификациясы (жіктелуі)
Гидравликалық машиналар - оларға сорғыларды жатқызымыз. Сорғылар істеу принципіне қарай пластиналы сорғы, поршеньді сорғы, акциалды поршеньді сорғы, радиалды поршеньді сорғы, тістегерішті сорғы, винтті сорғылар, гидроцилиндрлер болып бөлінеді. Сорғылар сұйықтықты бір жерден екінші жерге қысым арқылы жеткізіп беру қызметін атқарады. Олардың қолданылуы әр сорғының техникалық сипаттамасына байланысты кереті жерлерде қолданылады.
Гидравликалық машиналар -- механикалық энергияны қабылдау және қайтару немесе түрлендіру үшін қолданьшатын машиналар. Гидравликалық машиналар сорғылар, гидравликалық қозғалтқыштар, гидравликалық берілістер, гидравликалық қозғауыштар болып сараланады.
Гидравликалық машиналар - жұмыс органдар қозғалысының механикалық энргиясын сұйықтық қозғалыс энергиясына қайта құрайтын құрылғылар. Гидравликалық машиналарға жатқызады: сорғыштар, гидравликалық қозғалтқыш және олардың гидравликалық құрамалары.
Сорғыштар - жұмыс органдарының механикалық қозғалысты сұйықтықтан энергияға ауыстыратын құрылғы.
Гидравликалық қозғалтқыштар кері функцияны атқарады: олар сұйықтық энергиясын мотордың жұмыс органының механикалық (кинетикалық) қозғалу энергиясына қайта құрайды.
Гидравликалық тапсырулар бір механикалық қозғалыс түрін гидравликалық машинадағы оның аралықты қайта құруын қолданатын басқа түрін құрайды. Гидравликалық тапсырулардың келесі түрлерін бөледі: гидромуфталар және гидротрансформаторлар.
Сорғыштарды екі негізгі классқа бөледі: динамикалық және көлемдік.
Динамикалық сорғыштар деп жұмыс органдарының энергия қозғалысы сұйықтыққа гидромеханикалық күштердің оның көлеміне әсер ету арқылы жеткізілетінін атайды. Олар лопастық, құйынды, ағынды болып бөлінеді.
Күректі деп ротор күректерімен өзара әсер үрдісі кезінде сұйықтық энергияны беретін гидравликалық машиналарды (сорғыштар және гидравликалық қозғалтқыштар) айтады.
Күрек ретінде лопастарды немесе басқа цилиндрлік беттерді қолданады. Сондықтан күректі гидравликалық машиналар кейбір кездері лопасты деп атайды.
Күректі машиналарға сұйықтықтың кинетикалық энергиямен алмасатын компрессорларды, турбина мен сорғыштарды, яғнм потенциалдық энергияға сұйықтықтың динамикалық қысымын құрушыларды жатқызады, бірақ кинетикалық күректі каналдарда потенциалдық энергия қысымы да орын алады (күректі машиналарға қарағанда көлемді гидравликалық машиналар сұйықтықпен потенциалдық энергиямен немесе қысым энергиясымен ғана алмасады). Бұл өте күрделі сұйықтықтың гидравликалық машина элементтерімен ағынның өзара әрекетін бірінші рет 1835 ж. айналмалы сорғышты құрастырған инженер А.А. Саблуков қолданды.
Айналмалы сорғыштарда сұйықтық жұмыс оргынынан (крильчаткалар) периверияға айналу осімен қозғалады. Күректі гидровликалық машинаға сұйықтық крыльчатканың айналу осімен қозғалатын осьтік сорғыштар да жатады.
Ағынды сорғыштарда жоғарғы энергетикалық параметрлердің ағыны (жоғарғы қысымды немесе жоғары қозғалыс жылдамдығы) салыстырмалы үлкен көлемді қоршаған ауаны өзінің артынан еліктіреді (эжектерлейді немесе инжектерлейді). Эжекторлер деп жоғарғы энергетикалық параметрлердің ағыны төмен параметрлердің ағынын қамтитын ағынды сорғыштар, ал инжекторлер - жоғары параметрлердің ағыны сорылатын ағынмен қамтылатынды айтады.
Көлемдік сорғыштар деп сұйықтық энергиясы кезектеп хабарлаған кезінде сорғыштың кіру және шығу көлемінің тұйық өлшемдердің периодты өзгеру жолымен ауысады. Көлемдік сорғыш класы поршеньдік сорғыш пен әр түрлі роторлық: алтықырлы, пластиналы, плунжерлік, винттік және ротациондық түрлерін қосады.
Гидромуфталар үлкен салмақты қондырғыларды келтіру үшін, сонымен қатар машинаның жұмыс органы кедергіге тап болған жағдайларда электрөткізгіштердің қиылуын алдын алу үшін арналған. Электрөткізгіштің шығыс білігінде гидромуфта корпусында айналатын, маймен толтырылған турбина орнатылған. Гидромуфтада солайша айналатын механизмнің білігімен қатты байланысқан турбина да бар. Осылайша гидромуфтада электрөткізгіштен орындалатын механизмге айналатын кезі май ағысының көмегімен беріледі, және электрөткізгіш пен орындау механизмнің біліктер араларында қатты байланыс жоқ.
Гидротрансформаторлар қысымды бір жүйеден екіншісіне ауыстыру кезінде жоғарлату немесе төмендету үшін арналған. Гидротрансформаторлардың жұмыс принципі гидротрансформаторлардың аралас камераларында орналасқан поршеньдардың әр түрлі ауданына негізделген. Бұл поршеньдер бір-бірімен штокпен байланысқан. Қандай камерада штоктың ауданы үлкен, сол камерада қысым төмен болады.
2. Пластинкалы сорап
Пластинкалы сораптар бір реттік әрекетті және екі реттік әрекетті болып бөлінеді.
Бір реттік әрекетті пластинкалы сорап ойықтарында айналғышпен және статормен 3 бірге айналатын және радиалды қозғалатын пластинкалар 2 орналасқан айналғыштан 1 тұрады (сурет-4).

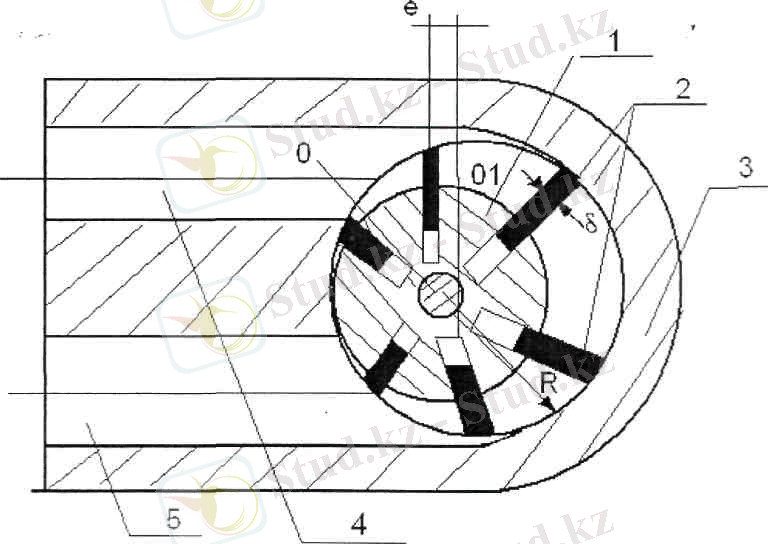

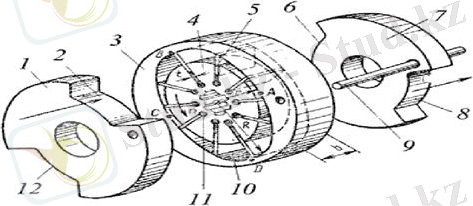

Сурет 4 - Бір реттік пластинкалы сорап Айналғыштың айналу өсі статор 0 симметрия өсіне қатысты эксцентриситет шамасына ығысады. Статорда сорушы және арынды кұбырлар
қосылған терезелер 4 және 5 бар. Терезелер 4 және5 арасындағы мойындыктың доға ұзындығы пластиналар арасындағы бұрыштық жылдамдық 2л 2 (2-пластиналар саны) біраз көбірек алынады. Қарастырылып отырған сораптын жұмыс көлемі қалыңдығы 2е сақина көлемінің, ені бтең енінің, статор радиусына тең сақинаның орташа шеңберлік радиусының және пластиналар орын алатын көлемінің арасындағы айырмашылықтарына тең, яғни
Yen0=2(яК-82)2Ьв(4)
Мұнда 5 - пластинаның қалыңдығы.
Екі реттік әрекетті пластинкалы сорап айналғыш пен статордың ойықтарында орналасқан пластиналары 2 бар цилиндрлік айналғыштан 1 (сурет 5) тұрады.

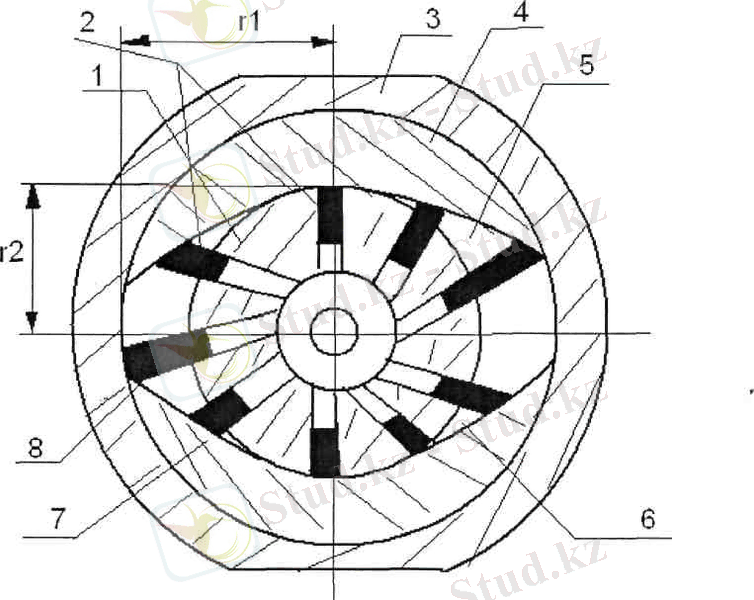

Сурет 5 - Екі реттік пластинкалы сорап
Статор сақинасының 4 арнайы пішіні бар. Статорда төрт терезе бар. Терезелер 5 және 7, сондай-ак 6 және 8 сорушы және арынды құбырлармен жұппен қосылған . Терезелер арасында орналасқан статорлық сақинаның учаскелері г және г2 радиусты шеңберлік доғалармен суреттелген, ал терезелер шегіндегі учаскелер жатық қисық сызықтар түрінде орындалған. Сораптың жүмыс көлемі ені Ь, радиустары ?■ жәнег? жасаған сақинаның екі еселенген
көлемінен пластиналардың шығып тұрған бөлігінің алатын орнының көлемін алып тастағана тең. Сондықтан айналғаштағы ойықтардың шындық орналасқаны кезіндегі жұмыс көлемі келесіге тең:
Бір ретті әрекетті сорғының жұмысшы көлемін (пластинаның S қалыңдығын есепке алмағандағы) былай анықтайды:
ϑ0=2PIDbe
Мұндағы D - статордың үлкен диаметрі; b - сорғы өсі бойынша пластинаның ені.
Қос ретті әрекетті сорғының беруі үлкен радиусына R және кіші r жартылай өсіне қашан кеңейтуіне байланысты анықтайды:
Qk.c=2bnPIR2-r2-R-rzS,
Мұндағы n - сорғы роторының айналу жиілігі; z - пластина саны; D - статор дөңгелегінің диаметрі (статордың); S - пластина қалыңдығы.
Пластина саны еселі төрт, әдетте бұл 12 немесе 16 пластина болуы мүмкін.
Пластиналы сорғы жұмысшы сұйығының 14-тен 20МПа дейін қысым ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Тақырыбы: Тілімшелі гидромашиналар
Орындаған: Амангельди Ж.
Қабылдаған: Ахметов Н.
Қызылорда, 2016ж
Тілімшелі гидромашиналар
Жоспар:
I Кіріспе
II Негізгі бөлім
1) Гидравликалық машиналардың классификациясы (жіктелуі)
2) Пластинкалы сорап
3) Пластина гидромашиналардың түрлері, олардың айрықша белгілері
III Қорытынды
Кіріспе
Гидравликалық машиналар дегеніміз электрқозғалтқыштың механикалық энергиясын тасымалданатын сұйықтың ағын энергиясына айналдырып, қысымын көбейтеді немесе қозғалыстағы сұйық тегеурін энергиясын механикалық энергияға айналдыратын (гидравликалық құбырлар) машиналар. Гидравликалық жетек дегеніміз сораптан және сәйкес реттегіш және таратқыш аппаратурасы бар гидроқозғалтқыштан тұратын гидравликалық жүйе және жұмысшы сұйық көмегімен беріліс беруді қамтамасыз етеді.
Сұйық қоспаларды кәсіпорын ішінде аппараттар мен қондырғылар арасында және кәсіпорыннан тыс басқа жақтарға тасымалдауға арналған гидравликалық машиналар сораптар деп аталады.
Сораптар үш түрге бөлінеді: қалақшалы немесе ортадан тепкіш, көлемді және ағынды.
1. Қалақшалы ортадан тепкіш сораптардағы қысым, қалақшалы доңғалақтардың айналуындағы ортадан тепкіш күштің сұйыққа әсерінен пайда болады. Бұларға ортадан тепкіш, құйынды және осьтік сораптар жатады.
2. Көлемді насостардағы қысымдар айырмасы сұйықтардың белгілі бір көлемін жабық камерадан жылжымалы немесе айнамалы денелер арқылы ығыстырып шығарғанда пайда болады. Бұларға поршенді плунжерлі, диафрагмалы және роторлы тісті доңғалақты, пластинкалы, винтті сораптар жатады.
3. Ағынды насостарда сұйықтарды тасымалдау үшін жұмысшы сұйықтың ауа, бу, су т.б. кинетикалық энергиясын пайдаланады.
4. Сұйықтардағы сығылған газ немесе ауа жәрдемімен тасымалдау үшін газлифт эрлифт және монтежюлар қолданады.
Сораптық қондырығының сұлбасы: 1. сорғыш құбырөткізгіш; 2. үрлегіш құбырөткізгіш; 3. қоректендіргіш резервуар; 4. ағынды резервуар; 5. қабылдағыш торы бар кері клапан; Н - сорап; V - вакуумметр; М - манометр
Сораптың негізгі параметрлері
1-кесте
1. көлемдік беріліс (сорап берілісі)
, ;
2. сорап тегеуріні
, ;
3. сорап қуаты
, ;
4. сораптың пайдалы әсер коэффициенті
.
Сорап берілісі немесе өнімділігі - сораптың уақыт бірлігінде тасымалдайтын сұйық мөлшері;
Сораптың тегеуіріні - тасымалданатын сұйықтың салмақ бірлігіне берген салыстырма энергиясы сипаттайды. Тегеуірін насостың 1 кг сұйыққа берген энергиясы арқылы, осы сұйықтың қанша биіктікке көтерілетінін көрсетеді
Сораптың куаты - сұйыққа энергия беру үшін жұмсалған салыстырмалы энергия мен сұйық мөлшерінің көбейтіндісіне тең. Теориялық (пайдалы) қуат және электроқозғалтқыш шығындаған толық қуат деп бөледі.
Сораптың пайдалы әсер коэффициенті - пайдалы қуаттың толық қутқа қатынасы. Ол үш пайдалы әсер коэффициентің туындысына тең (п.ә.к.): көлемдік, гидравликалық және механикалық. Көлемдік п.ә.к. сұйық көлемінің шығынын ескереді (берілістің аздығын). Гидравликалық п.ә.к. және механикалық п.ә.к. - сорап тегеуріні мен машина элементтері арасындағы үйкелісті азайтуға арналған.
1. Гидравликалық машиналардың классификациясы (жіктелуі)
Гидравликалық машиналар - оларға сорғыларды жатқызымыз. Сорғылар істеу принципіне қарай пластиналы сорғы, поршеньді сорғы, акциалды поршеньді сорғы, радиалды поршеньді сорғы, тістегерішті сорғы, винтті сорғылар, гидроцилиндрлер болып бөлінеді. Сорғылар сұйықтықты бір жерден екінші жерге қысым арқылы жеткізіп беру қызметін атқарады. Олардың қолданылуы әр сорғының техникалық сипаттамасына байланысты кереті жерлерде қолданылады.
Гидравликалық машиналар -- механикалық энергияны қабылдау және қайтару немесе түрлендіру үшін қолданьшатын машиналар. Гидравликалық машиналар сорғылар, гидравликалық қозғалтқыштар, гидравликалық берілістер, гидравликалық қозғауыштар болып сараланады.
Гидравликалық машиналар - жұмыс органдар қозғалысының механикалық энргиясын сұйықтық қозғалыс энергиясына қайта құрайтын құрылғылар. Гидравликалық машиналарға жатқызады: сорғыштар, гидравликалық қозғалтқыш және олардың гидравликалық құрамалары.
Сорғыштар - жұмыс органдарының механикалық қозғалысты сұйықтықтан энергияға ауыстыратын құрылғы.
Гидравликалық қозғалтқыштар кері функцияны атқарады: олар сұйықтық энергиясын мотордың жұмыс органының механикалық (кинетикалық) қозғалу энергиясына қайта құрайды.
Гидравликалық тапсырулар бір механикалық қозғалыс түрін гидравликалық машинадағы оның аралықты қайта құруын қолданатын басқа түрін құрайды. Гидравликалық тапсырулардың келесі түрлерін бөледі: гидромуфталар және гидротрансформаторлар.
Сорғыштарды екі негізгі классқа бөледі: динамикалық және көлемдік.
Динамикалық сорғыштар деп жұмыс органдарының энергия қозғалысы сұйықтыққа гидромеханикалық күштердің оның көлеміне әсер ету арқылы жеткізілетінін атайды. Олар лопастық, құйынды, ағынды болып бөлінеді.
Күректі деп ротор күректерімен өзара әсер үрдісі кезінде сұйықтық энергияны беретін гидравликалық машиналарды (сорғыштар және гидравликалық қозғалтқыштар) айтады.
Күрек ретінде лопастарды немесе басқа цилиндрлік беттерді қолданады. Сондықтан күректі гидравликалық машиналар кейбір кездері лопасты деп атайды.
Күректі машиналарға сұйықтықтың кинетикалық энергиямен алмасатын компрессорларды, турбина мен сорғыштарды, яғнм потенциалдық энергияға сұйықтықтың динамикалық қысымын құрушыларды жатқызады, бірақ кинетикалық күректі каналдарда потенциалдық энергия қысымы да орын алады (күректі машиналарға қарағанда көлемді гидравликалық машиналар сұйықтықпен потенциалдық энергиямен немесе қысым энергиясымен ғана алмасады). Бұл өте күрделі сұйықтықтың гидравликалық машина элементтерімен ағынның өзара әрекетін бірінші рет 1835 ж. айналмалы сорғышты құрастырған инженер А.А. Саблуков қолданды.
Айналмалы сорғыштарда сұйықтық жұмыс оргынынан (крильчаткалар) периверияға айналу осімен қозғалады. Күректі гидровликалық машинаға сұйықтық крыльчатканың айналу осімен қозғалатын осьтік сорғыштар да жатады.
Ағынды сорғыштарда жоғарғы энергетикалық параметрлердің ағыны (жоғарғы қысымды немесе жоғары қозғалыс жылдамдығы) салыстырмалы үлкен көлемді қоршаған ауаны өзінің артынан еліктіреді (эжектерлейді немесе инжектерлейді). Эжекторлер деп жоғарғы энергетикалық параметрлердің ағыны төмен параметрлердің ағынын қамтитын ағынды сорғыштар, ал инжекторлер - жоғары параметрлердің ағыны сорылатын ағынмен қамтылатынды айтады.
Көлемдік сорғыштар деп сұйықтық энергиясы кезектеп хабарлаған кезінде сорғыштың кіру және шығу көлемінің тұйық өлшемдердің периодты өзгеру жолымен ауысады. Көлемдік сорғыш класы поршеньдік сорғыш пен әр түрлі роторлық: алтықырлы, пластиналы, плунжерлік, винттік және ротациондық түрлерін қосады.
Гидромуфталар үлкен салмақты қондырғыларды келтіру үшін, сонымен қатар машинаның жұмыс органы кедергіге тап болған жағдайларда электрөткізгіштердің қиылуын алдын алу үшін арналған. Электрөткізгіштің шығыс білігінде гидромуфта корпусында айналатын, маймен толтырылған турбина орнатылған. Гидромуфтада солайша айналатын механизмнің білігімен қатты байланысқан турбина да бар. Осылайша гидромуфтада электрөткізгіштен орындалатын механизмге айналатын кезі май ағысының көмегімен беріледі, және электрөткізгіш пен орындау механизмнің біліктер араларында қатты байланыс жоқ.
Гидротрансформаторлар қысымды бір жүйеден екіншісіне ауыстыру кезінде жоғарлату немесе төмендету үшін арналған. Гидротрансформаторлардың жұмыс принципі гидротрансформаторлардың аралас камераларында орналасқан поршеньдардың әр түрлі ауданына негізделген. Бұл поршеньдер бір-бірімен штокпен байланысқан. Қандай камерада штоктың ауданы үлкен, сол камерада қысым төмен болады.
2. Пластинкалы сорап
Пластинкалы сораптар бір реттік әрекетті және екі реттік әрекетті болып бөлінеді.
Бір реттік әрекетті пластинкалы сорап ойықтарында айналғышпен және статормен 3 бірге айналатын және радиалды қозғалатын пластинкалар 2 орналасқан айналғыштан 1 тұрады (сурет-4).
Сурет 4 - Бір реттік пластинкалы сорап Айналғыштың айналу өсі статор 0 симметрия өсіне қатысты эксцентриситет шамасына ығысады. Статорда сорушы және арынды кұбырлар
қосылған терезелер 4 және 5 бар. Терезелер 4 және5 арасындағы мойындыктың доға ұзындығы пластиналар арасындағы бұрыштық жылдамдық 2л 2 (2-пластиналар саны) біраз көбірек алынады. Қарастырылып отырған сораптын жұмыс көлемі қалыңдығы 2е сақина көлемінің, ені бтең енінің, статор радиусына тең сақинаның орташа шеңберлік радиусының және пластиналар орын алатын көлемінің арасындағы айырмашылықтарына тең, яғни
Yen0=2(яК-82)2Ьв(4)
Мұнда 5 - пластинаның қалыңдығы.
Екі реттік әрекетті пластинкалы сорап айналғыш пен статордың ойықтарында орналасқан пластиналары 2 бар цилиндрлік айналғыштан 1 (сурет 5) тұрады.
Сурет 5 - Екі реттік пластинкалы сорап
Статор сақинасының 4 арнайы пішіні бар. Статорда төрт терезе бар. Терезелер 5 және 7, сондай-ак 6 және 8 сорушы және арынды құбырлармен жұппен қосылған . Терезелер арасында орналасқан статорлық сақинаның учаскелері г және г2 радиусты шеңберлік доғалармен суреттелген, ал терезелер шегіндегі учаскелер жатық қисық сызықтар түрінде орындалған. Сораптың жүмыс көлемі ені Ь, радиустары ?■ жәнег? жасаған сақинаның екі еселенген
көлемінен пластиналардың шығып тұрған бөлігінің алатын орнының көлемін алып тастағана тең. Сондықтан айналғаштағы ойықтардың шындық орналасқаны кезіндегі жұмыс көлемі келесіге тең:
Бір ретті әрекетті сорғының жұмысшы көлемін (пластинаның S қалыңдығын есепке алмағандағы) былай анықтайды:
ϑ0=2PIDbe
Мұндағы D - статордың үлкен диаметрі; b - сорғы өсі бойынша пластинаның ені.
Қос ретті әрекетті сорғының беруі үлкен радиусына R және кіші r жартылай өсіне қашан кеңейтуіне байланысты анықтайды:
Qk.c=2bnPIR2-r2-R-rzS,
Мұндағы n - сорғы роторының айналу жиілігі; z - пластина саны; D - статор дөңгелегінің диаметрі (статордың); S - пластина қалыңдығы.
Пластина саны еселі төрт, әдетте бұл 12 немесе 16 пластина болуы мүмкін.
Пластиналы сорғы жұмысшы сұйығының 14-тен 20МПа дейін қысым ... жалғасы
