Кіріспе
Аккумулятор латынша жинақ деген сөз. Сонымен аккумулятор - жинақтауыш екен.
Бірақ ол ақша жинақтамай, электр энергиясын жинайды. Ең қарапайым аккумулятор күкірт қышқылы құйылған банкаға батырылған екі қорғасын пластинкадан тұрады. Электр энергиясын жинақтау үшін аккумуляторды зарядтайды, яғни одан электр тогын өткізеді. Осының нәтижесінде қорғасын пластинкалардың сыртқы қабаты басқа затқа, яғни қорғасын тотығына айналады. Осыдан соң аккумуляторға электр шамын немесе электр моторын қосуға болады. Бұл кезде қорғасын тотығы қайтадан қорғасынға айналады да, аккумулятор жинақталған энергияны бере бастайды - электр шамы жанады, электр моторы шыркөбелек айналады. Аккумулятор бар қорын сарқып берген соң - оны қайта зарядтайды, осыдан кейін электр тогын жинақтауыш қайтадан жұмыс істейді.
Аккумулятор - энергия жинауға арналған құрылғы. Ол жиналатын энергеия түріне сәйкес электор аккумуляторы, гидравликалық аккумулятор, пневматикалық аккумулятор, жылу аккумуляторы және инерциялық аккумулятор болып бөлінеді.
Электр аккумуляторы - электр энергиясын жинап (химиялық энергияға айналдыру арқылы), қажет болғанда сыртқы тізбекке бере алатын химиялық ток көзі. Ол ішінде электролит (қышқыл не сілті) және электродтары бар оқшаулағыш материалдан (эбонит, шыны, пластмасса) жасалған ыдыстан тұрады. Электр аккумуляторы тұрғылықты және тасымалды болып бөлінеді. Тұрғылықты аккумулятор электр, радио, телефон және телеграф стансаларында тұрақты ток көзі ретінде, тасымал аккумулятор көшпелі қондырғыларда (көшпелі радиоаппаратураларда, автомобильдерде, ұшақтарда, электркарларда, т.б.) қолданылады.
Гидравликалық аккумулятор гидравликалық қондырғылардағы сұйық заттың шығыны мен қысымын реттеп отыруға арналады. Құрылымы цилиндр мен плунжерден тұрады. Ол сорғылардан (компрессорлардан) келетін артық сұйық затты (газды) өз қысымымен жинап, шығын көбейгенде оны жұмыс машиналарына беріп отырады. Мұндай аккумулятор гидравликалық және пневматикалық қондырғылардағы сұйық заттың қысымы мен шығынын реттеп отыруға пайдаланылады.
Пневматикалық аккумулятор пневматикалық қондырғылардағы ауа шығыны мен қысымын реттеу мақсатында сығылған ауа энергиясын жинауға арналады. Ол ауа құбырына жалғанған резервуардан тұрады. Артық ауа резервуарда жиналады да, шығын көбейгенде ауа тартқыш жүйеге беріліп отырылады. Пневматикалық аккумулятор ірі пневматикалық желілерде, жел электрстансаларында, т.б. қолданылады.
Бу аккумуляторымен көбінесе пайдаланылған буды жинау үшін қуаты аз бу қозғалтқыштары жабдықталады. Одан бу әртүрлі технологиялық мақсаттарға (мысалы, кептіру камералары), сондай-ақ сантехникалық қондырғылар қажетіне жұмсалады.
Жылу аккумуляторы жылу қондырғыларында жылу жинауға арналған. Олар айнымалы қысымды және тұрақты қысымды болып бөлінеді. Көбінесе бу-сулы аккумулятор деп аталатын айнымалы қысымды жылу аккумуляторы қолданылады. Онымен бу шығыны тұтынуға байланысты күрт өзгеріп отыратын кішігірім және орташа қуатты жылу электр стансалары жабдықталады. Тұтыну кеміген кезде бу қазанынан жылу аккумуляторына жіберілген артық бу ондағы суға өзінің жылуын береді. Бу шығыны көбейгенде, жылу жүйесіндегі бу қысымының төмендеуі салдарынан қызған су буға айналады. Соның негізінде тұтынушылар буды жалғыз бу қазанынан емес, жылу аккумуляторынан да алады.
Инерциялық аккумулятор қызметін айналып тұратын маховик атқарады. Маховик салмағы мен оның айналу жылдамдығы неғұрлым көп болса, онда жиналатын энергия мөлшері де соғұрлым мол келеді. Инерциялық аккумулятор жел электр стансаларында генератордың, сондай-ақ штамптау станогы, механикалық балға, поршеньді сорғы, т.б. жұмыс қалпын тұрақтандыру мақсатында қолданылады.

1. Гидрожетектердiң жiктелiнуі

Жұмыс сұйығының жiберiлуi әдiсiне байланысты гидрожетектер мына
түрлерге бөлiнедi: сораптық, сорапсыз, аккумуляторлық және
магистральдық.
Сораптың гидрожетектiң жұмыс сұйығын көлемдiк гидродвигательге
жiберетiн көлемдiк сорабы болады.
Сорапсыз гидрожетек механикалық жолмен iске қосылады және өзара
қатысып тұратын ыдыстар сұлбасымен жұмыс iстейдi.Оларда iлiнгiштiң
тормазды және басқа механизмдердi басқару үшiн пайдаланылады.сорапсыз
гидрожетектiң артықшылығы оның қарапайымдылығы, пайдалану кезiндегi
сенiмдiлiгi және сұйықтық көмегi арқылы күштi ең ыңғайсыз жерлерге
жеткiзуге мүикiн болатындығы. Бұл гидрожетектер жасалынатын жұмыс
мөлшерi 6000 Н· м-ден кем жағдайларда пайданылады.
Аккумуляторлы гидрожетектер алдын ала бөгде күштен зарядталған
аккумуляторлар көмегiмен жұмыс iстейдi.
Магистральды гидрожетек оның құралдас бөлiгi болып табылмайтын
гидрожелінің көмегiмен iске қосылады.
Соңғы буынның қозғалысының сипатына байланысты гидрожетектер
мыналарға бөлiнедi: алға қозғалатын (1.2 а сурет); айналмалы қозғалатын (1.2
б сурет); қайтымды-бұрылмалы қозғалатын (1.2 в сурет). Гидрожетектердiң
соңғы түрiнде шығу буыны өзiнiң қайтымды-бұрылмалы қозғалысын 3600
тен кем мөлшерде жасайды.
Гидрожетектер жұмыс сұйығының айнамылына байланысты мыналарға
бөлiнедi: айналымы тұйықталған жүйелi; айналымы тұйықталмаған жүйелi.
Гидрожетектер реттелу мүмкiншiлiгiне байланысты реттелетiн және
реттелмейтiн болып бөлiнедi.

2. Гидроаккумлятор

Тұрақты жұмыс жасап, бiрқалыпты сұйық айдайтын сорап көмегiмен
жұмыс жасайтын гидрожетектерде кей кездерде сораптың айдай алатын
сұйығынан артық сұйық өтiп керек болады. Бұндай жағдайда
гидроаккумляторлар, пружиналықаккумляторлар, пневмогидроаккумлятор т.
б. пайданылады. Гидроаккумлятор қысым жағдайында тұрған жұмыс
сұйығының энергиясын жинақтауға арналған. Аккумлятордың жұмыс iстеу
принципiн пневмогидроаккумлятордың мысалымен қарастырамыз. (1.14 б,
сурет).

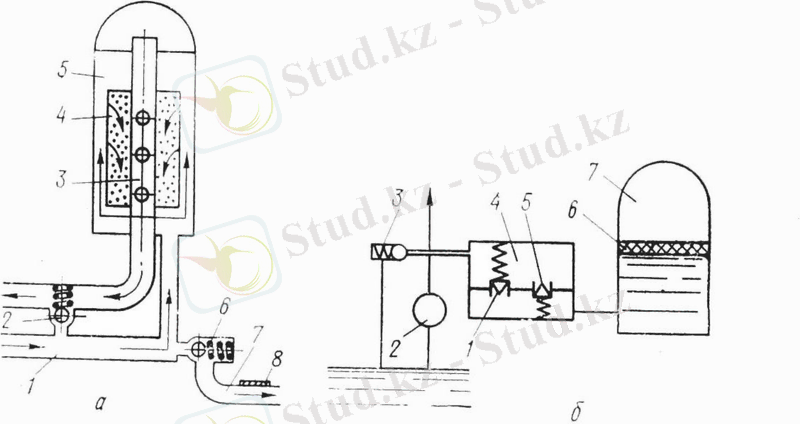

Пневмогидроаккумлятор төмегi негiзгi элементтреден тұрады:
сақтандырғыш коапаны 3, серiппелi шығару клапоны 1, серiппелi жiберу
клапоны 5, ауа қалпағы 7 және қалтқы 6.
Сорап 2 арқылы сұйық камераға 4 жiберiледi және клапан 5 арқылы ауа
қалпағына 7 барады. Бұл жерде қалтқыға 6 қысым түседi де, ол жоғары
көтерiлiп, жоғарғы бөлiктiң ауасын сызады.
Клапанның 1 серiппесi қысымның керектi мөлшерiне лайықталған және
жүйедегi қысым қатты төмендеген жағдайда ауа қалпында жинақталған
энергияның есебiнен бұл төмендеу жойылады. Сығылған ауаның қысымымен
қалтқы 6 төмен түсiп және сұйық ауа қақпағынан 7 клапан 1 арқылы жүйеге
төмен түсiп, ол жерде бiршама уақы белгiлi бiр жұмысқа атқарады.

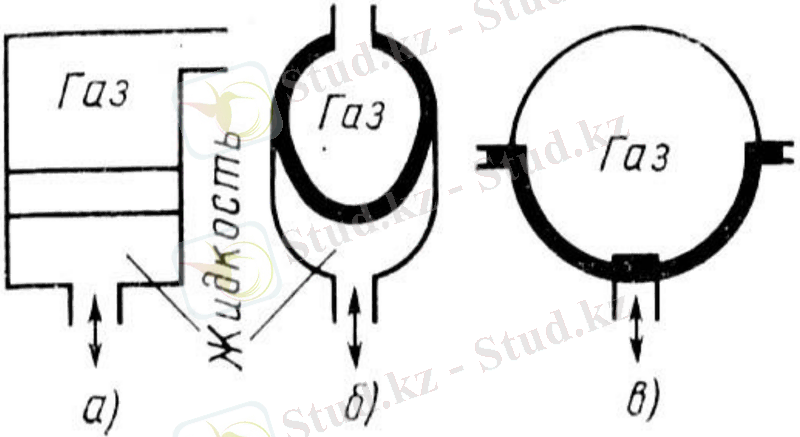

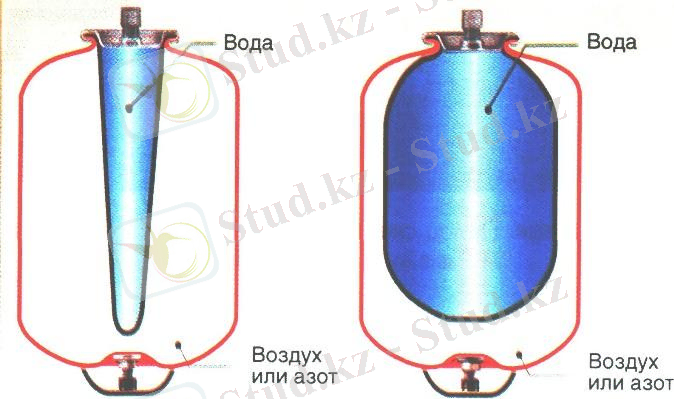

Аккумлятордың тығыршық элементi болады. Олардың көмегiмен
аккумлятордың ауа қақпағындағы қысым құйыққа берiледi. Тығыршық
елемiнi ретiнде сұйықтан қалтқа немесе мембранамен бөлiнген серiппе
немесе сызылған ауа қолданылады.

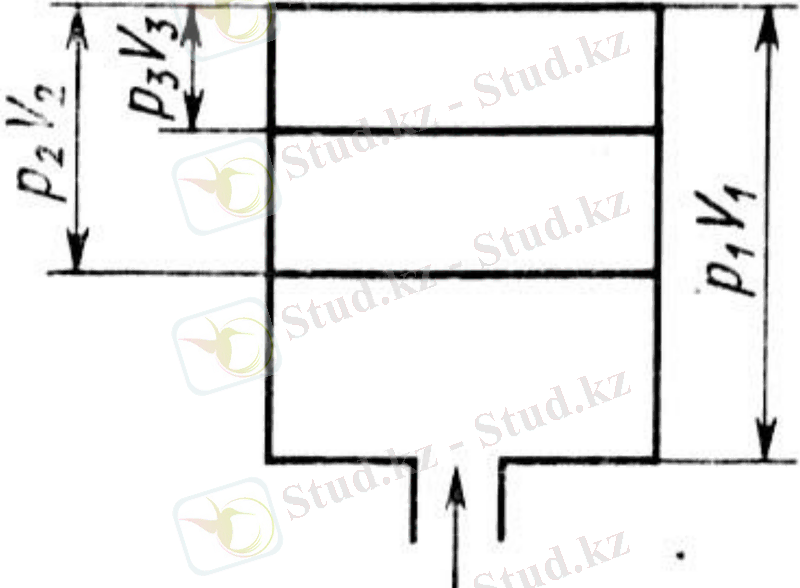

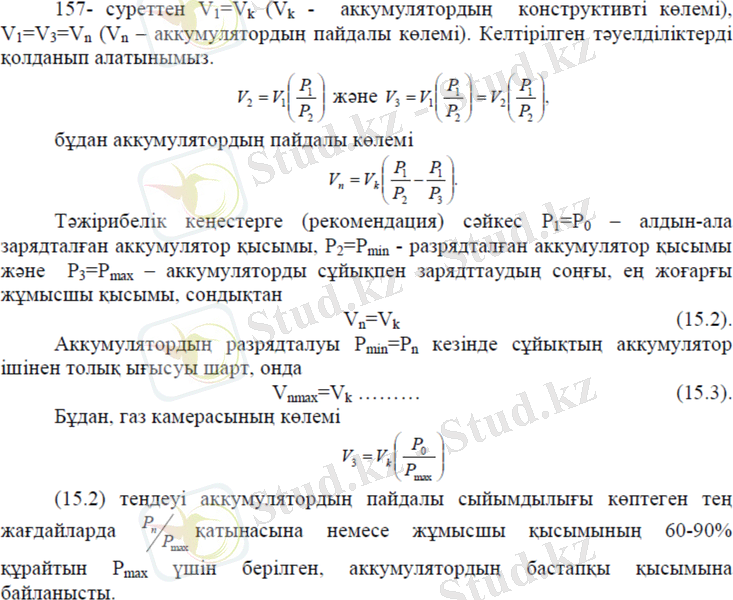

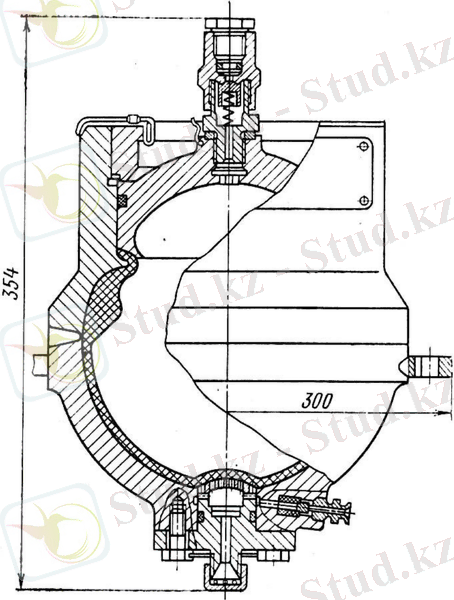

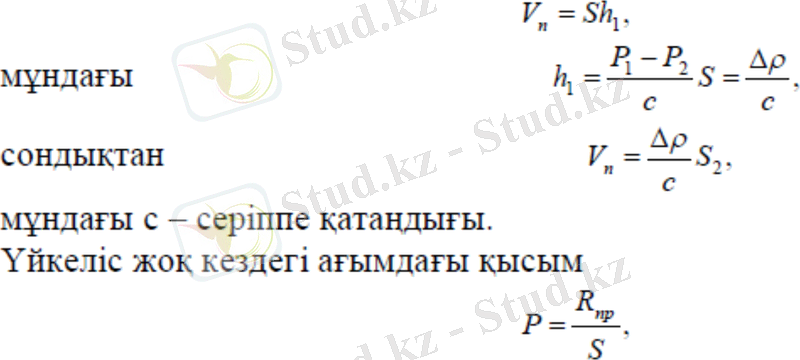

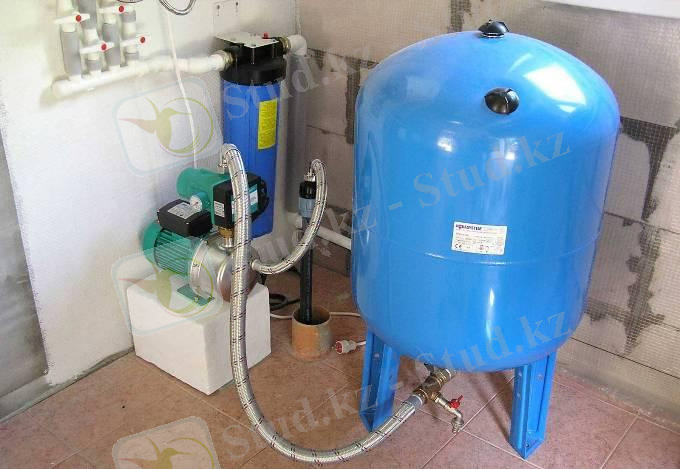

Гидравликалық аккумулятор дегеніміз - қажет жағдайда гидрожетекте қолдану үшін, жоғары қысымда тұратын сұйықтың энергиясын жинақтау үшін арналған құрылғы. Аккумуляторды гидрожетекті əр түрлі жұмыс
режимдеріндегі тиімділігін арттыру үшін қолданады. Аккумуляторлар əр түрліфункцияларда:

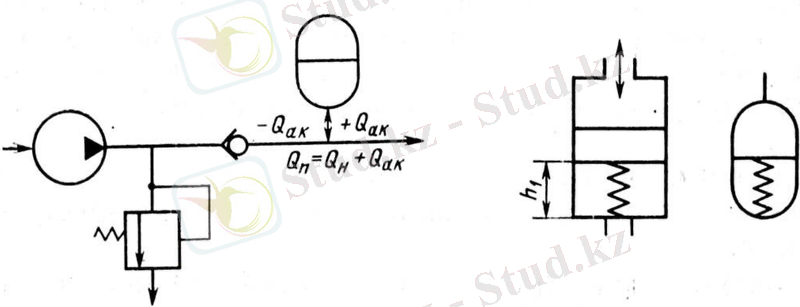

а) Қосымша энергия көзі болып атқарушы гидроқозғалтқыштардың
сұйықты тұтынудағы үзілістерінде жинақтап жəне ең көп шығындарда
энергияны жүйеге қайтарып сорғының қажет ететін берілісі мен қуатын
төмендетіп, энергияның жоғарғы шығындары бар гидрожүйелер қолданыла
алады.
б) жеке учаскелер немесе ... жалғасы
