АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Коммерциялық емес акционерлік қоғамы
Компьютерлік технологиялар кафедрасы
Есептеу-графикалық жұмыс
Пәні: Программа әзірлеудің құрал-жабдықтары
Тақырыбы : UML диаграммаларын құру
Мамандығы : 5В071400 Есептеу техникасы және бағдарламалық қамтамасыз ету
Орындаған : Төлбасы Д. Н. Тобы : ВТк-14-1
Қабылдаған : аға оқытушы Конуспаева А. Т.
Сынақ кітапшасының нөмірі :142233
« » 2016ж.
(бағасы) (қолы)
МазмұныКіріспе2
1. Бағдарламаға қойылатын талаптар3
2. Бағдарламалық құжаттамаға қойылатын талаптар4
3. Экономикалық көрсеткіштер техникасы4
4. Құрудың сатылары мен кезеңдері5
5. Бақылау мен қабылдау тәртібі5
6. Диаграммалар5
Қорытынды11
Пайдаланылған әдебиеттер12
Кіріспе
Осы жұмыстың барысында біртіндеп UML диаграммалар жобаланған, ал содан кейін жүзеге асырылуға тиіс және тиісті қосымшаға негізделген «Сандық агенттігі, және жарнамалық қызметтерді» үшін ақпараттық жүйені автоматтандырылған. Бұл бағдарлама жылдам жауап беретін, клиенттерге қызмет көрсету тиімділігін арттыру керек және Агенттік ұсынатын қызметтер құнына қатысты мәселелерде клиентті кеңес беруге дерлік құжаттарды жоққа, тез, ең алдымен, кез келген қажетті ақпаратты таба аласыз деректер базасына, ақпаратты үлкен көлемде сақтау бірнеше секунд.
мақсаттары - толық ақпараттық жүйені әзірлеу «сандық жарнама және қызмет көрсету агенттігінің». Ол, пәндік облыстың талдау жасауға проблеманың құрылымын анықтау және Unified Modeling Language диаграммаларды (UML) пайдалана отырып, жүйені модельдеуге қажет. Келесі, бағдарламалық және аппараттық таңдау жасау. жобалау экрандық нысандары нәтижесі және дайын бағдарламалық өнімді жасау.
міндет құрылымы әзірлеген пән саласында талдау, UML диаграммаларды және ақпараттық базаны пайдалана отырып, жүйелі моделі салынды. бағдарламалық-аппараттық, сондай-ақ анықталған. «Сандық агенттігі мен жарнамалық қызметтерді» автоматтандырылған ақпараттық жүйе алынған мәліметтер негізінде құрылады.
Бүгінгі күні, ақпарат электр фон ішіне ақша және мемлекеттік мәжбүрлеу әсерін басу, компания басшылығына аса маңызды болып табылады. Тиісінше, сіз дұрыс сақтауға және тиімді өңдеуге қажет ақпарат. Бірақ Қосымша ақпарат, соғұрлым қиын өңдеуге айналады. Сондықтан, ірі кәсіпорындар мен ірі сауда орталықтарында тиімділігін арттыру және бір мезгілде өңдеу уақытын қысқарту мақсатында, жұмыс орындарын автоматтандыру қажеттілігі бар.
Осы жұмыстың барысында біртіндеп UML диаграммалар жобаланған, ал содан кейін жүзеге асырылуға тиіс және тиісті қосымшаға негізделген «Сандық агенттігі, жарнамалық қызметтерді» үшін ақпараттық жүйені автоматтандырылған. Бұл бағдарлама жылдам жауап беретін, клиенттерге қызмет көрсету тиімділігін арттыру керек және Агенттік ұсынатын қызметтер құнына қатысты мәселелерде клиентті кеңес беруге дерлік құжаттарды жоққа, тез, ең алдымен, кез келген қажетті ақпаратты таба аласыз деректер базасына, ақпаратты үлкен көлемде сақтау бірнеше секунд.
1. Бағдарламаға қойылатын талаптар1. 1Функционалдық сипаттамаларға қойылатын талаптар
Жүйе мына функциялардың орындалуын қамтамасыз етуі керек:
- жүйенің инициализацисы;
- енгізу мен түзету (ағымдағы тапсырыстың орындалуы туралы ақпаратты өңдеу) ;
- тұтынушылар туралы ақпараттарды соңғы сатып алған сәттен бастап бір жыл көлемінде сақтау;
- ағымдағы тауарлардың қоймадағы жай-күйі туралы мәліметтер алу.
Бастапқы деректер:
- сатып алушымен таңдалған тауардың моделі;
- таңдалған тауардың қоймадағы саны;
- тауарды жеткізу мүмкіндігі туралы ағымдағы мәліметтер.
Нәтижелері:
- деректер базасынадағы сатып алушының жазбасы;
- тауарды сатып алу туралы шарттының рәсімделуі;
- тауардың ақысын төлеу;
- тауарды жеткізу.
1. 2Сенімділікке қойылатын талаптар
- лицензиясы бар бағдарламалық қамтамасыз етуді пайдалану;
- үздіксіз қуат көзі бар блоктарды пайдалану жолымен үздіксіз қоректендіруді ұйымдастыру;
- тапсырыстан кейінгі қалпына келтіруге аз уақыт кетуін қамтамасыз ету
- бағдарламаның негізгі терезесінің жүктелуі мен бейнеленуі 5 секундтан аспауы тиіс.
1. 3Пайдалану шарттары
Ақпараттық жүйенің қабілеттілігін жүйелік администратор қадғалап отыруы қажет, оның міндетіне мыналар кіреді:
- кемінде тәулігіне бір рет бағдарламалық жүйенің вирус бар жоқтығына тексеру;
- жұмыс станциясындағы бағдарламалық жүйенің вирусқа қарсы бағдарламасының үнемі жаңартып отыру.
1. 4Техникалық құралдардың құрамына қойылатын талаптар мен параметрлер
Автоматтандырылған жүйе IBM-үйлесімді дербес компьютерлерінде жұмыс істеуі тиіс.
Компьютердің ең төменгі конфигурациясы:
- процессор типі - Pentium 3 және жоғары;
- жедел жады - 128 Mb және одан артық;
- жесткий дисккінің көлемі - кем дегенде 10 Гб;
- үздіксіз қоректендіру көзіне жалғанып тұру;
- принтер (А4 форматтында) .
Деректер базасы мен автоматтандырылған жүйеслер бір жұмыс станциясында орналасады.
1. 5Бағдарламалық үйлесімділік пен бағдарламалық ақпаратқа қойылатын талаптар
Ақпараттық автоматтандырылған жүйе Win32 (Windows 95, Windows 98, Windows 2000, Windows NT және т. б. ) тектес операциялық жүйелерде жұмыс істей алады.
Бағдарламалық өнімді әзірлеу кезінде пайдаланылатындар:
- деректер қорын басқару жүйесі (ДҚБЖ) - MySQL;
- программалау тілдері - PHP, HTML, JavaScript, CSS;
- CASE - құралы Rational Rose.
Интернет-дүкеннің интерфейсі интуитивті түсінікті пайдаланушылар үшін қарапайым болу керек. Барлық функционалды түймешіктер түрінде орындалған, иконок қамтуы тиіс мәтіндік сипаттамасы, көрсетілген түрінде кеңестер көрсетілуі керек.
2. Бағдарламалық құжаттамаға қойылатын талаптарПайдаланушы және жүйелік администратордың жұмысын жеңілдету үшін әзірленген бағдарламалық өнімнің болуы тиіс қажетті түсініктемелер және анықтамалық ақпараттары болуы қажет.
Бағдарлама бойынша анықтама . chm немесе . html. форматта болуы керек
Бірге жүретін құжаттар құрамына кіруі тиіс:
- пайдаланушыға арналған басшылық;
- әзірлеуші басшылық;
- бағдарламалық кодттың сипаттамасы.
3. Экономикалық көрсеткіштер техникасыСандық жарнама және қызмет көрсету агенттігінің енгізу керекті тауарды іздеу уақытын қысқартуға мүмкіндік береді, сонымен қатар тауардың құны мен сапасына анализ жасау. Тұтынушыларға қызмет көрсету жүйесі тұтынушылардың уақыттын тиімді пайдалануымен бірге, тәулік бойы тапсырыстар дүкенмен қатар қызмет көрсетеді. Бұл қызметпен дүкен көп тұтынушыларды өзіне тартады және дүкеннің жұмыс істеу тиімділігін арттырады.
4. Құрудың сатылары мен кезеңдеріӘзірлеу кезінде мынадай кезеңдер жоба анықталды:
- міндеттер мен талаптар жүйесіне - 1 апта;
- пәндік саланы зерттеуге(талдау, деректерді, үрдістерді және т. б. ) -1 апта;
- жүйенің функционалдық моделін құруға - 1 апта;
- ақпараттық-логикалық модель деректер базасын құруға - 2 апта;
- ақпараттық-логикалық модельдер генерацияның физикалыққа - 1 апта;
- клиенттік қосымшаларын әзірлеу - 4 апта;
- бағдарламаның отладкасы және тестілеуне - 1 апта;
- құжаттардың жасалуына - 1 апта.
5. Бақылау мен қабылдау тәртібіЖүйенің дұрыс жұмыс істеуін тексеру үшін барлық функция жүйелерінде тестілеу жүргізу қажет. Бағдарламаның жұмыс істеу дұрыстығын тексеру тестілік деректер базасы көмегімен жүзеге асырылады.
Пайдалануға берілген бағдарламалық өнім растау жүйесінің жұмыс қабілеттілігі және орындау жүйесімен көрсетілгеннен кейін жүргізілуі тиіс.
Ақпараттық автоматтандырылған жүйені қабылдау кезінде қол қоятын қабылдау-беру актісі және техникалық құжаттама беріледі.
6. Диаграммалар

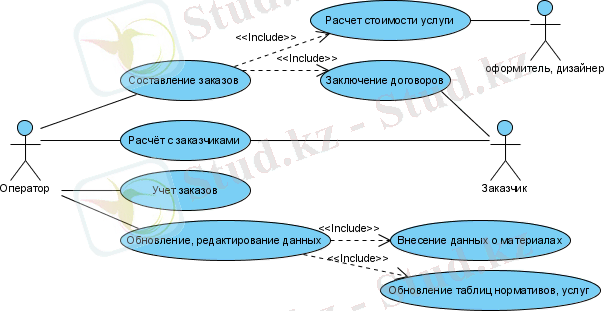

1 - сурет Варианттар диаграммасы
Күй-диаграмма бақылау ағыны бір қызметтен түскен өтеді жолын көрсетеді схемасы.
Қызметі диаграммалары жүйе тәртібінің динамикалық аспектілерін модельдеу үшін пайдаланылуы мүмкін. Әдетте, олар процесс қадамдарды есептеу дәйекті модельдеу (ал кейде параллель) үшін пайдаланылады. ол бақылау ағынының түрлі бөліктерінде бір күйден өтеді кезде белсенділігі, сондай-ақ диаграммалармен объектінің өмір модельдеуге болады. Қызметі диаграммалар бір қызметтен түскен өтулер сипаттайды.
![]()
![]()

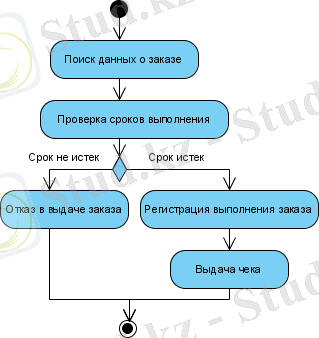

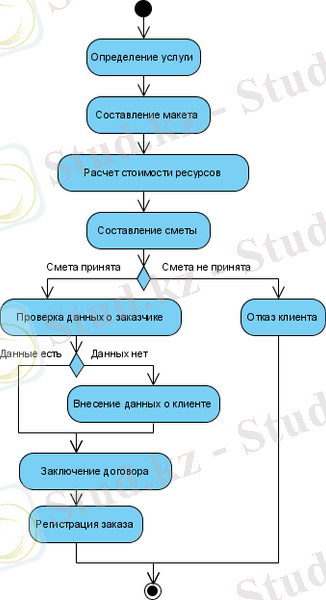

2-сурет. Күй-диаграммасы: 3-сурет. Тапсырыспенбен есептесу
заказды қабылдау
4-сурет. Материалдардың түсуі
Деректерді қабылдау жаңарту, материалдарды қабылдау үшін белсенділік диаграммада ұқсас сипаттауға болады.
