І. ТЕОРИЯЛЫҚ БӨЛІМ

1.1 Интернет желісінің хаттамасы

Интернет желісінің хаттамасы (Протокол интерсети; Internet Protocol (IP) -- желінің бір жұмыс станциясынан келесісіне хабарлар дестесін жеткізуді қамтамасыз ететін негізгі хаттама. Желідегі мәліметгерді дер кезінде тиімді маршрут таңдап, дұрыс жеткізу мақсатында АҚШ Қорғаныс министрлігі жасап шығарған. Ол жергілікті желілер мен хосткомпьютерлерді жалғастырып, Internet желісінде, UNIX ортасында кең қолданылатын TCPIP хаттамалары тобына кіред

1.2 ARP және RARP хаттамалары

IPv4 хаттамасында әр компьютер, маршрутизатор және т.б. логикалық адрестерді иемденеді. Интерактивті бейне технологиясының пайда болуымен, әр теледидар IP-адресті алу үшін потенциалды кандидат болды; бұл электршамдарға да, кондиционерлерге де, жылытқыштарға да, тостерлер мен микротолқынды пештерге де қатысты. IP-ад-рестер тек логикалық адрестер болғандықтан, өзара және құрылғылардың физикалық адрестері арасында, мысалы Ethernet немесе TokenRing желілік адаптерлерінің адрестері арасында сәйкестікті орнату керек. ARP хаттамасы (Address Resolution Protocol) оның IP-адресі белгілі болған жағдайда, құрылғының физикалық адресін іздеуге арналған құралдармен қамтамасыз етеді. Бұл процесс адестің рұқсат беруі (address resolution) деп аталады..
RFC 2320 және 1390-те, ATM типті ортаға IP хаттамасын көшіру арқылы, Ethernet-тің орнына ATM технологиясын қолданатын желілердегі рұқсат етудің ARP-ұқсас механизмі анықталған. Кері процеду-ра үшін -- белгілі физикалық әдіспен IP-адресті алуға -- RARP хаттамасы (Reverse Address Resolution Protocol) қолданылады. Бірақ, оның ең пайдалы қолданысы -- дискісіз ком-пьютерді жүктеу кезінде.

Кесте 1.1 ARPRARP-хабарламаның форматы
----------------------------------- ----------------------------------- ----------
Құрылғының типі (16 бит)
----------------------------------- ----------------------------------- ----------
Хаттаманың идентификаторы (16 бит)
----------------------------------- ----------------------------------- ----------
Аппараттық адрестің ұзындығы (8 бит)
----------------------------------- ----------------------------------- ----------
IP-адрестің ұзындығы (8 бит)
----------------------------------- ----------------------------------- ----------
Операция (16 бит)
----------------------------------- ----------------------------------- ----------
Жіберушінің IP-адрес (32 бит)
----------------------------------- ----------------------------------- ----------
Мақсаттың аппараттық адресі (айнымалы ұзындық)
----------------------------------- ----------------------------------- ----------
Мақсаттың IP-адресі (32 бит)

Мақсаттың аппараттық адресінің ұзындығы ISOOSI моделінің екінші деңгейде қолданылатын хаттамаға тәуелді. Ethernet үшін ол 48 битке тең.

1.3 Құрылғының типі

Құрылғының типі(Hardware Type) жолы қолданыстағы құрылғылардың типін бейнелейді. Мысалы, 1 саны Ethernet қалпының локальды желісін білдіреді.

1.4 Хаттаманың идентификаторы

Хаттаманың идентификаторы (Protocol Identifier) жолы хабарламаның иесі болып табылатын хаттаманы анықтайды. Мағыналар тек АRР және RARP үшін ғана сипатталған. ARP хаттамасының жағдайында, жіберуші тек өзінің аппараттық IP-адресін және тізбектің IP-адресін нұсқайды. ARP-дің хабарламалары кең таратылатындай, сондай-ақ дағды бойынша алынған шлюзге бағытталған пакет түрінде жіберілуі мүмкін.

1.5 Операция

Операция (Operation) жолы хабарламаның табиғатын сипаттайды. Бұл жолдың мағынасы төменде сипатталған.
Кесте1.2 Операцияжолы
Мағынасы
Сипаттама
1
ARP-сұраныс
2
ARP-жауап
3
RARP-сұраныс
4
RARP-жауап

1.6 ARP және RARP хаттамаларының ерекшеліктері

1. Файлдарды жіберу хаттамасы (File Transfer Protocol - FTP) бір компьютерлік жүйеден екіншісіне файлдарды жіберу алгоритмі болып табылады. ТСР-ді қолданады және қолданушының ID-ін, парольді пайдалана отырып, қосымша қолданушыны аутентификациялауды қамтамасыз етеді. FTP интерактивті қызмет болып саналады, ол алыстағы компьютермен қосылуды орындау, файлдардың көшірмесін алу, беріліс аяқталған соң, байланыс жолдарын жабу сияқты жұмыстарды орындайды. Бұл операцияларды орындау үшін, келесі негізгі бұйрықтар қолданылады:
v Open (Ашу) - алыстағы компьютермен қосылуды орындау;
v Get (Алу) - қосылыс орнатылған соң, компьютерден файлды алу;
v Bye (Жабу) - қосылысты үзу және FTP программасын аяқтау.
FTP - компьютерлер арасында файлдар жіберумен айналысатын ең кең тараған хаттама. Ол мәтіндік және екілік файлдарды жіберуге мүмкіндік береді.
2. Telnet қызметі - Интернеттің алғашқы хаттамаларының бірі. Оны Интернеттің алыстағы хостының терминалы ретінде қолдануға болады. Интернеттің хост-компьютерімен байланыс кезінде, компьютер оның пернетақтасы мен дисплейі алыстағы компьютерге тікелей жалғанғандай жұмыс істейді. Қолданушы жер шарының қарама-қарсы жағында орналасқан компьютердегі программаларды, өзі сол компьютерде отырғандай жеңілдікпен жүктей алады.
3. Электрондық поштаны жіберуші қарапайым хаттама. Бұл хаттама (Simple Mail Transfer Protocol - SMTP) электрондық поштамен алмасу үшін қолданатын клиентсерверлік ТСР хаттамасына негізделген. Сервер алынған хабарламаларды пошта жәшіктеріне салады, ал клиенттер оларды пошталық хаттаманың (Post Office Protocol - POP) немесе электрондық поштаға интерактивті ену хаттамасының (Internet Message Access Protocol - IMAP) көмегімен алады.

1.7ARP

ARP (address resolution protocol) - рұқсат етілген адрестер хаттамасы. IP-адрестері бойынша МАС-адрестің қандай екениін анықтайды. Желідегі түйіндерге ARP request арнайы кадр жібереді. Ол кадрда MAC-адресі ізделінетін компьютердің IP-адресі көрсетіледі. ARP жауап қайтарады, онда талап етілген MAC-адрес көрсетіледі, ARP хаттамасының жұмыс нәтижелері жедел жадыдағы арнайы кестеде сақталады, оны ARP cash деп атайды. ARP cash-те келесі ақпарат көрсетіледі
:: IP-адрес
:: MAC-адрес
:: Жазбаның типі: динамикалық, статикалық. Динамикалық жазбалар жауап алынғаннан кейін 2 минуттан кейін жедел жадынан алынып тасталады.

1.8 RARP

RARP (reverse address resolution protocol) - желілік адептердің MAC-адресі бар қатты дисксіз компьютерлер жұмыс істеп бастағанда өздерінің IP-адрестерін анықтау үшін қолдынылады.
ARP IP адрестер мен сәйкес аппараттық адрестер арасында динамикалық салыстыруды көрсетеді. Динамикалық терминін пайдалану себебіміз, бұл салыстыру автоматты түрде, әдетте, қолданбалы программалар немесе жүйелік администратордан тәуелсіз жүретіндігінде.
RARP, көбінесе, қатты дискісіз жүйелерде қолданылады (қатты дискісіз жұмыс станцалары немесе X терминалдар), бірақ мұнда жүйелік администратордың көмегімен қолдан конфигурациялауға тура келеді.
ARP-нің негізіне қаланған іргелі концепцияның мәні желілік интерфейсте аппараттық деңгейде әсерлесуге қажетті Фреймнің аппараттық адресі барлығы және олардың интерфейске дәл адрестелінуі тиіс екендігі. Бірақ TCPIP өзінің жеке адрестеу үрдісі 32-биттік IP адрестерді қолданады. Хостың IP адресін білу ядроға ол хостқа дейтграмманы жіберуге мүмкіндік бермейді. Деректерді жіберу үшін Ethernet драйверіне қабылдаушы жақтың аппараттық адресін білу қажет. ARP қызметі әртүрлі желілік технологиялар пайдаланатын аппараттық адрестер мен 32-биттік IP адрестер арасындағы динамикалық сәйкестікті қамтамасыз ету.
ARP жұмысының тиімділігі көбінесе әрбір хоста бар ARP кэшке тәуелді (ARP cache). Кэште Internet адрестер мен оларға сәйкес аппараттық адресатер орналасқан. Әрбір жазбаның кэштегі стандартты өмір сүру уақыты ол жазба құрылғаннан бастап 20 минутқа созылады. ARP кэштің ішіндегісін arp бұйрығының көмегімен көруге болады.

1.9 ARP бұйрығы.

Бұйрықтың опциялары:
v -a, ARP кэштің барлық жазбаларын көрсету.
v -d, ARP кэштен жазбаны жою.
v -s, ARP кэшке жазбаны қосу. Бұл опцияны қолданған кезде, хоста атын, Ethernet адресті, хост атына сәйкес IP адресті көрсету керек, содан соң Ethernet адрес кэшке қосылады. Командалық жолда temp кілттік сөзі қолданылмаған жағдайда, мұндай жазба тұрақты жазылады.
ARP хаттамасы TCPIP - дің барлық орындалуларында қолданылатын негізгі хаттама болып саналады. Көбінесе оның қызметі қолданылған қосымшалар мен жүйелік администратордың қалауынан тәуелсіз. Біз arp бұйрығын кэшті көру үшін немесе модификациялау үшін қолдандық. Кэштегі әрбір жазба аяқталмаған немесе аяқталған жазбаларды жоятын таймерді қолданады. Arp бұйрығы ARP кэшіндегі модификацияланған жазбаларды көрсетеді.

1.10ARP пакетінің пішімі

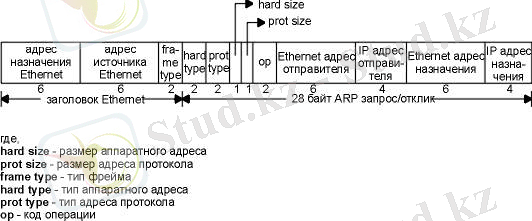

Суретте1.1Ethernet және IP мекенжайларын пайдаланған жағдайда ARP сұраныс пішімі және ARP жауап форматы көрсетілген. (ARP басқа желілерде қолданыла алады және ол тек IP мекенжайларына ғана сәйкес келмейді). Регистр типіндегі өрістің алғашқы төрт өрісі соңғы төрт өрістің түрлері мен өлшемдерін көрсетеді.)

Сурет 1.1ARP сұраныс пішімі

Ethernet тақырыбындағы алғашқы екі өріс Ethernet көзі және тағайындалған өрістер болып табылады. Барлық бірліктерден тұратын арнайы Ethernet мекенжайының мекенжайы трансляция адресін білдіреді. Осы мекен-жайы бар шеңберлер кабельдегі барлық Ethernet интерфейстерімен қабылданады.
Ethernet түріндегі екі байттық кадрдың түрі қандай деректердің орындалатындығын көрсетеді. ARP сұрауына немесе ARP жауапына бұл өріс 0x0806 болады.
Аппараттық және хаттамалық өрнектер ARP пакеттеріндегі өрістерді сипаттау үшін пайдаланылады. Мысалы, ARP сұрауы протоколдың мекен-жайына сәйкес келетін аппараттық адресті (бұл жағдайда Ethernet мекенжайын) сұрайды (бұл жағдайда IP-адрес).
Қатты түр өрісі аппараттық мекенжайдың түрін көрсетеді. Ethernet үшін бұл мән бір. Prot түрі сәйкес хат жазылатын хаттама мекенжайын көрсетеді. IP мекенжайлары үшін 0x0800 мәні пайдаланылады. Оның мақсаты үшін бұл мән IP датagramі бар Ethernet жақтауындағы өріс түріне сәйкес келеді. (2.1 суретін қараңыз).
Екі келесі бір байттық өрістер, қатты өлшемі және прот өлшемі аппараттық мекенжай мен хаттама мекенжайының байттарында көрсетіледі. ARP сұраулары мен жауаптарында олар Ethernet үшін 6 және IP мекенжайлары үшін 4.
ARP сұрау (мән 1 орнатылса), ARP жауап (2), RARP сұрау (3) және RARP жауап (4): OP далалық жұмыс түрін көрсетеді. Бұл өріс ARP талабы мен ARP жауап бірдей жақтау түрі саласындағы (жақтау түрі) ретінде, қажет.
Келесі төрт өрістер: жіберушінің аппараттық адрестің (осы мысалда Ethernet мекен-жайы), хаттама мекен-жайы (IP мекенжайы), аппараттық мақсаттағы мекен-жайы және адресаттың мекен-жайы хаттама. Айта кетейік, бұл жағдайда ақпараттың қайталануы бар: жөнелтушінің аппараттық мекенжайы Ethernet тақырыбынан және ARP сұрауынан алынуы мүмкін.
ARP сұрауы үшін барлық өрістер аппараттық тағайындалған мекен-жайы қоспағанда толтырылады. жүйе оған білдірді болып табылатын ARP сұрау, қабылдаған кезде, ол аппараттық мекенжайын енгізеді, бастапқы және мақсатты мекенжайларын своптар, 2 OP өрісті орнатады және жауап жібереді

1.11 Proxy-ARP хаттамасы

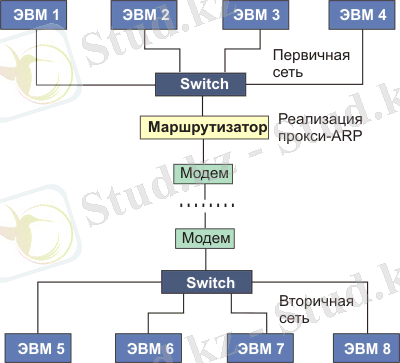

ARP протоколының тағы бір түрі - екі желілер үшін сол желі мекенжайы префиксін пайдалануға болатындығын қамтамасыз ету. Бұл протокол аралас протокол ARP (прокси) деп аталады. Мысалы, бізде төрт компьютердің желісі барЭВМ (1-4, 4.4.1.2-сурет), біз төрт компьютердің ЭВМ (5-8) басқа желісіне қосылғымыз келеді, сондықтан машиналар бір-бірімен өзара іс-қимыл жасайды бір желіге жатады. Бұл мәселені шешу үшін сіз осы желілерді ARP аралас протоколына сәйкес жұмыс істейтін маршрутизатор арқылы қосуға болады (функционалды түрде бұл IP-көпір). Маршрутизатор қай машина қай физикалық желіге жатқанын біледі. Бұл 1-желіден, 2-желіге байланысты және керісінше ARP сұранысын таратады. Барлық жағдайларда физикалық адрес ретінде маршрутизатор өзінің адресін қайтарады. Болашақта деректерді қабылдау, оларды IP мекенжайлары арқылы физикалық мекенжайларға бағыттайды.

Сурет 1.2 компьютердің желісі бар ЭВМ

Аралас ARP протоколында көптеген IP мекенжайларына бірдей физикалық мекенжай тағайындалғанын көру қиын емес. Сондықтан физикалық және IP мекенжайларына сәйкестікті бақылайтын жүйелер аралас ARP протоколымен жұмыс істей алмайды. Бұл протоколдың басты артықшылығы, басқа тораптардағы маршруттау кестелерін өзгертпестен Интернетке басқа желіге қосылу үшін тағы бір маршрутизаторды (Gateway) қосу мүмкіндігін береді. Бұл хаттама желіге қолайлы, онда ішкі желілермен жұмыс істей алмайтын компьютер бар. Хаттама интранет желілерін құру кезінде қолданылады
1.12 RARP протоколын тағайындау

Жергілікті дискі бар жүйе жүктелсе, ол әдетте оның IP-мекен-жайын дискіден оқылатын конфигурациялық файлдан алады. Алайда, мұндай X терминалдар немесе дискісіз жұмыс станцияларына ретінде диск жоқ, жүйелері үшін өз IP мекенжайын анықтау үшін әр түрлі әдіс талап етеді.
Желідегі әрбір жүйе желілік интерфейстің өндірушісі (желілік карта) тағайындалған бірегей аппараттық адресіне ие. RARP жұмыс қағидасы бездисковых жүйе интерфейс картасына бірегей аппараттық мекен-жайы қарастырылды және біреу алға келіп (RARP жауап пайдаланып) IP мекенжайын хабарлауға талап етеді RARP сұрау (желіге тарататын жақтау), жіберуге болады, бұл хаттама (және сервер) (өз IP мекенжайын сақтау мүмкіндігін ие емес, мысалы, тиеу құрылғы) бір MAC мекен-RARP IP мекен-жайы туралы анықтама беріледі, яғни ARP протоколына кері функцияларды орындайды. Бірегей MAC мекенжайын құрылғы өндірушісі қамтамасыз етеді.
RARP клиенті мақсатты түйіннің MAC мекенжайын қамтитын сұраумен Ethernet таратушы жақтауын жібереді. Серверден жауап ретінде тиісті IP мекенжайын қамтитын RARP пакеті (біржақты) болады. Жауап тікелей RARP серверінен немесе проксиден алуға болады. Делдал ретінде роутер әдетте әрекет етеді. Желі сегментінде бірнеше RARP сервері болуы мүмкін, сондықтан бірнеше жауап күте аласыз.
RARP көптеген жүктелмеген жүйелерде жүктеу кезінде пайдаланылады, олардың IP мекен-жайларын алу үшін. RARP бумасының пішімі ARP пакетіне ұқсас. RARP сұрауы таратылады, ол жіберушінің аппараттық мекенжайын қамтиды және ол біреуін өзінің IP-мекен-жайын жіберуін сұрайды. Жауап әдетте жеке.
RARP мәселелері ең маршрутизаторлар алға RARP сұрауларын емес, сондықтан ол, арна деңгейінде трансляцияларды пайдаланатынын болып табылады; сондай-ақ, ең төменгі ақпарат берілетінін білдіреді: тек жүйенің IP-адресі. т.б. жүктелген IP мекенжайын, хост атауы, және: 16-тарауына біз BOOTP дискісіз жүйесін жүктеу кезінде айтарлықтай көп ақпарат қажет хабарлады екенін көреміз.
RARP тұжырымдамасы өте қарапайым болғанына қарамастан, RARP серверін енгізу жүйеге байланысты. Сондай-ақ, барлық TCP IP енгізілімдері RARP серверін қамтамасыз етпейтінін атап өткен жөн.

1.13 RARP хабар пішімі

Сурет 1.3 RARP сұраныс пішімі

RARP бумасының пішімі ARP пакетіне ұқсас.
Жалғыз айырмашылығы - RARP сұрауына немесе жауапына арналған жақтау түрі өрісі 0x8035, ал RARP сұрауы үшін op өрісі 3 мәніне орнатылады және RARP жауап үшін мән 4 болып табылады.
RARP сұрауы таратылады және RARP жауаптары әдетте жеке болады

Кесте 1.3 ARP және RARP айырмашылығы
ARP
RARP
ARP (address resolution protocol) - рұқсат етілген адрестер хаттамасы. IP-адрестері бойынша МАС-адрестің қандай екениін анықтайды

RARP (reverse address resolution protocol) - желілік адептердің MAC-адресі бар қатты дисксіз компьютерлер жұмыс істеп бастағанда өздерінің IP-адрестерін анықтау үшін қолдынылады

II.ЕСЕПТЕУ БӨЛІМІ

2.1 Курстық жұмысқа тапсырма

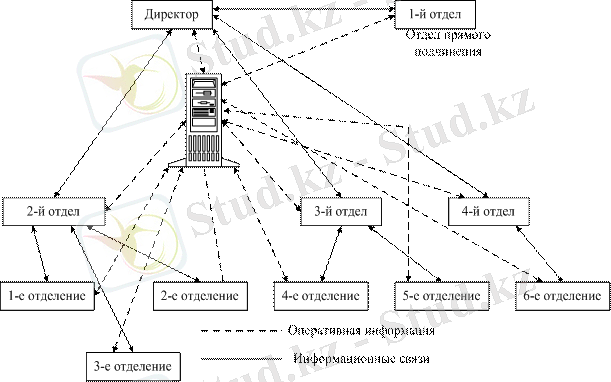

Корпаративтік желі бір үлкен мекемеге қызмет етеді. Корпоративті желінің құрылымы: Ethernet немесе Token Ring түрінде ТЕЖ өзімен ұсынатын қосымша желілер қатары болады және бір немесе бірнеше жақын оналасқан бөлмелерде орналасқан әр қайсы ... жалғасы
