Кіріспе
Жергілікті желдету жүйесі жалпы алмасу секілді ауа беруге және шығаруға арналады. Жергілікті ауа шығару жүйесін зиянды заттарды түзілу орнынан алып кету қажет болғанда орнатады. Ол үшін бүркеме түріндегі сору құрылымдары қолданылады (сору шкафтары, шатырлар, плиталарға орнатылатын шатырлар, ванналар ернеуіндегі сору құрылымдары, станоктардан сору құрылымдары және т.б.). Жергілікті ауа беру жүйесіне ауа себезгілері, ауа перделері және ауа оазистері жатады.

Негізгі бөлім
Жергілікті сору желдеткішінің схемасын таңдау
Жергілікті желдетудің желдету қондырғылары тұйық өндірулерді желдетуге арналған және олар жетекті желдеткіштен, желдету ауа өткізгіштерінен, іскеқосу аппаратурасынан және бақылау, автоматтандыру аппаратураларынан тұрады. Олар бір немесе кейде екі желдеткішпен жабдықталады. Жергілікті желдетудің желдету қондырғылары 4 тәсілмен желдетеді:
1) айдау тәсілі; 2) сору тәсілі; 3) құрамдастырылған; 4) параллель өндірулерді қолданып (сурет 1).

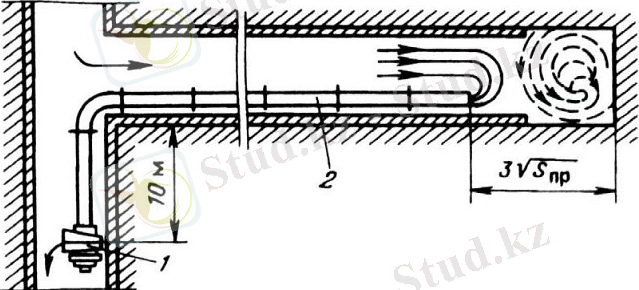

Айдап желдету тәсілінде таза ауа ағымын беретін желдеткіш1 өндірулерде шығатын ауа ағымынан кем дегенде 10 м қашықтықта және құбырлар 2 арқылы забойға таза ауа береді. Лас ауа забойдан өндірулер бойымен шығарылады. Айдап желдету тәсілі (сурет 1, а) көп тараған, ал газды шахталарда міндетті түрде тек қана айдап желдету тәсілін қолданады.

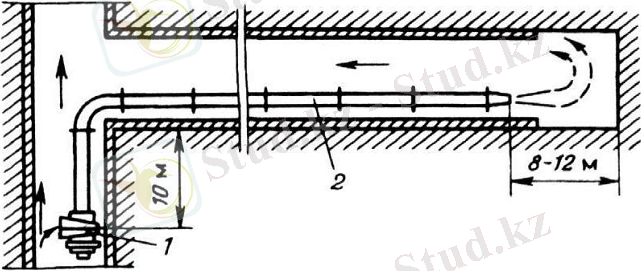

Сору тәсілімен желдетуде таза ауа желдетілетін өндірулер бойымен забойға беріледі, ал ластанған ауа забойдан құбырлар бойынша сорылып алынады да сыртқа айдалып шығарылады. Сору тәсілді желдету (сурет 1, б) газ бойынша қауіпсіз шахталарда қолданылады.

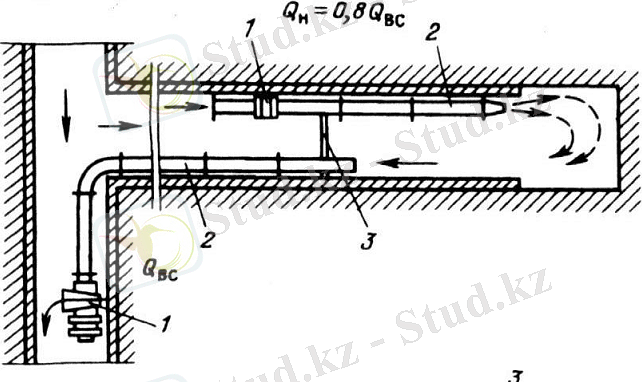

Желдетудің құрамдастырылған тәсілінде (сурет 1, в) соруға жұмыс істейтін ВМП қосымша, забойға жақын жерде екінші көмекші желдеткіш орнатылады. Көмекші желдеткіштің айдау құбыры қысқа болады, және ол забой зонасын өте тиімді желдетеді. Айдау желдеткішінің ауаны баруі сору желдеткіші арқасында ол орнатылған жерде ауа шығыны 20-30% кем болуы керек. Бұл тәсілді шаңдылығы жоғары болған жағдайда өндірулерді комбайнмен орындағанда силикоз қауіпті жыныстарды өндіргенде қолдану қажет.
Ұзындығы үлкен тұйық өндірулерді желдету көбінесе, үлкен диаметрлі бір құбырға немесе екі параллель құбырға жұмыс істейтін, бір немесе бірнеше параллель орналасқан желдеткіштерді қолданып (сурет 1, г) айдау тәсілімен орындалады. Газ және шаң бойынша қауіпті шахталарда желдеткіштерді құбырдың ұзындығы бойына бытыратып орналастырады. Сонымен қатар желдеткіштердің ара қашықтығы, әр желдеткіш жоғары қысымды зонада, яғни алдыңғы желдеткіштің сүйемелдеуімен орналасуы бойынша қабылданады.
Тұйық өндірулерді желдетуде диаметрі 300-1000 мм қатты және иілгіш желдету құбырлары қолданылады.
Қатты құбырларды болаттан немесе пластмассадан жасайды. Олар берік, жоғары қысымға шыдайды, ұзақ уақыт қолданылады, кез-келген желдету тәсілінде қолдана беруге болады, бірақ едәуір кемшіліктері де бар.
Қатты құбырлар ауыр - 1 м массасы 24-70 кг шамасында, бұл оларды жиинақтауды және тасымалдауды қиындатады. Олардың буындарының ұзындығы аз - 2,5-4,0 м, сондықтан бұл құбырлардың жіктері көп болады, жіктерін арнайы аралық төсемдермен нығыздау керек. Қатаң құбырлар негізінен тік оқпандар құрылысында қолданылады.
Көлденең және көлбеу өндірулерді айдау тәсілімен желдеткенде иілгіш құбырларды пайдаланады. Оларды арнайы ауаөткізбейтін мақтамата кездемесінен немесе резеңке немесе полихлорвинил жабынымен лавсанды матадан жасайды. Олар өте жеңіл - 1 м құбырдың массасы 1,3-3,4 кг, бірақ шыдаммерзімділігі - аз, суланған өндірулерде - 14 ай және құрғақ өндірулерде - 28 ай. Иілгіш құбырлар 1000 даПа дейінгі қысымға шыдайды. Құбырлардың диаметрі - 0,4; 0,5; 0,6; 0,8; 1 м. Негізгі жұмыс зонасының ұзындығы диаметрі 0,8 м дейінгі құбырларда - 20 м және 0,8 м артық - 10 м.
Құбырларды өсіруге ұзындығы 5 және10 м айырбас буындар шығарылады. Арнайы тапсырыс бойынша ұзындығы 40 м және одан артық буындар да жасалады, бұл жіктер санын азайтуға мүмкідік береді және де соған сай құбырлардан ауа шығып кетуі кемиді.
Құбырлардың буындары өзара буындар соңында бекітілген металл сақиналар және хомуттар көмегімен жалғасады.
Құбырлардың кедір-бұдарлығын және ауа өткізгіштігін азайту үшін олардың ішіне ұзындығы 100 м дейін полиэтилен жеңдер салады. Мұндай жағдайда құбырдың кедергілері және ауа өткізгіштігі бірнеше есе кемиді. Полиэтилен жеңдерді құбырлардың ұзындығы 400 м артық және диаметрі 0,6 м және одан артық болғанда қолдану ұсынылады.
Ауаның аз қысымында (100 даПа) иілмелі құбырларды пайдалану тиімсіз, себебі: құбыр қабырғалары салақтап, оларда бүктемелер пайда болады, бұл құбырлардың аэродинамикалқ кедергілерін және ауаның шығып кетуін арттырады.
Өндірулерде құбырлар тростардың ілмектердің кергіштердің көмегімен ілінеді.

А) Б)

В) Г)

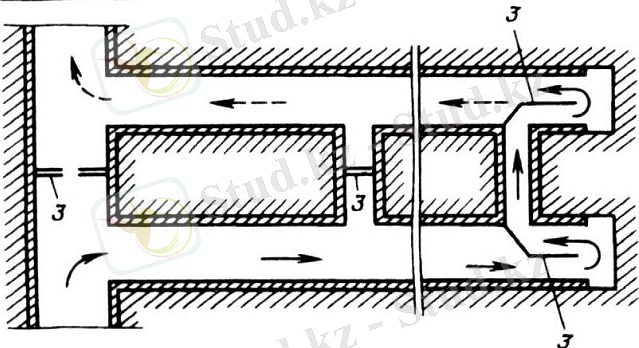

Сурет 1 - Тұйық өндірулерді желдету тәсілдері: а - айдау; б - сору; в- құрамдастырылған; г - параллель өндірулерді қолданып. 1 - ВМП; 2 - желдету құбыры; 3 - желдету бөгеті.
Стандарт бойынша жергілікті желдетудің желдеткіштері екі типті болып жасалады:
Осьтік бірсатылы электрлі (ВМ) немесе пневматикалық (ВМП) жетектермен, және де электрлі жетекті ағымның осьтік кіруімен ортадантепкіш (ВМЦ).
Осьтік электрлі жетекті ВМ: ВМ-4, ВМ-5М, ВМ-6М, ВМ-8М, ВМ-12М сериялы желдеткіштер көп қолданысқа ие. Осы желдеткіштердің барлығы, ВМ-4 басқасы резеңкелі қалақшалары бар бағыттаушы аппаратпен жабдықталған, қалақшаларын бұрышқа +45º тан - 50º дейін бұруға болады, сөйтіп желдеткіштің жоғары П.Ә.К. сақтай отырып беруін өзгертуге болады. ВМ-3М және ВМ-4М желдеткіштерінің бағыттаушы аппараттары реттелмейді. Ұзындығы үлкен өндірулерді желдету үшін ұңғылау кезінде беруі (20 м3c дейін) үлкен және жоғары қысым (600-900 даПа дейін), өндіруші ортадантепкіш желдеткіштер де, мысалы ВМЦ-6, ВМЦ-8 және т.б. қолданылады. Әсіресе тура ағымды ортадантепкіш ВМЦГ-7 желдеткішінің келешегі бар, ол өндірулерде арнайы қуыссыз да ыңғайлы жинақталады.
Барлық көрсетілген желдеткіштерінің электрқозғалтқыштары жарылуға қауіпсіз және газ және шаң боынша қауіпті шахталарда қолдануға болады.
Пневматикалық жетекті желдеткіштерді ВМП-ЗМ, ВМП-4, ВМП-5М, ВМП-6М тек газды шахталарда (кенеттен газ немесе көмір шығуымен қауіпті) қолдану ұсынылады, себебі олар үнемді.
Соңғы уақытта созылыңқы өндірулерді желдетуге ауа үрлегіштер қолдана бастады, олар жоғары қысым өндіреді және диаметрі (200 мм дейін) аса үлкен емес металл құбырлармен жұмыс істейді.
Шығарылатын және қолданылатын жергілікті желдету желдеткіштерінің шифрлары: В - желдеткіш (вентилятор), М - жергілікті желдету (местного проветривания), П - пневможетекті (с пневмоприводом), Ц - ортадантепкіш (центробежный), О - бір жақты сорумен (с односторонним всасыванием); дефистен кейінгі сан - сан - шығатын келте құбырының ішкі диаметрі, дециметрмен; диаметр мәнінен кейінгі М әрпі - жетілдірілген (модернизирован).

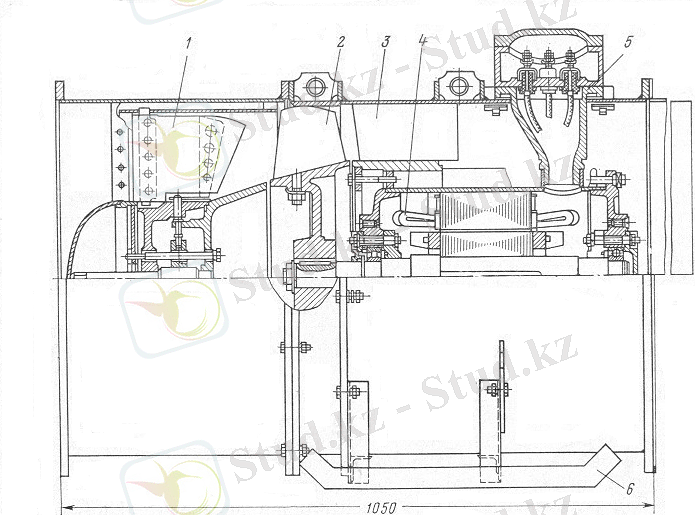

ВМ типті желдеткіштерінің барлығының құрылымдық сұлбасы бірдей және кейбір жеке түйіндерінің өлшемдері мен құрылымы бойынша ғана ерекшеленеді. ВМ-6М желдеткішінің (сурет 2) негізгі түйіндеріне жатады: кіреберіс бағыттаушы аппарат 1, жұмыс дөңгелегі 2, түзетуші аппарат 3, кіріктірме электрқозғалтқышы 4, кабельдік енгізулер 5 және жылжымалар 6.
Реттелетін кіреберіс бағыттаушы аппараты бұрма жапқыштары бар тоғыз профильді иілмелі (резеңкелі) қалақшалардан тұрады. Жапқыштар бұрылысы +30 - 500 бұрышқа желдеткіш жұмыс істеп тұрған кезде кілт арқылы жапқыштар бұрылысының білік механизмінің бұрылысымен орындалады.
Жұмыс дөңгелегі алынып-салынатын бұрмаланған (бұраматәрізді) қалақшалардан тұрады (ВМ-5М ... жалғасы
