Қазақстан Республикасы Білім және Ғылым министрлігі

Әл-Фараби атындағы Қазақ Ұлттық Университеті

Картинки по запросу срс казну титульный лист

СОӨЖ

Қорғаныс жабыны цехын желдету. Пневматикалық көлік.

Орындаған:

Қабылдаған:

Алматы 2017ж.

Мазмұны

Кіріспе
Негізгі бөлім

Қорғаныс жабыны цехын желдету
Пневматикалық көлік

Қорытынды
Пайдаланылған әдебиеттер

Кіріспе

Желдету (латынша: ventіlatіo - желдету) - үй бөлмелерінде, өндіріс орындарында, т. б. реттеулі ауа алмастыруға, адам денсаулығына қолайлы жағдай жасауға, сондай-ақ технологиялық процестердің талаптарына сай құрал-жабдықтар мен құрылыстық құрылымдарды, материалдарды, азық-түлікті, т. б. сақтауға арналған шаралар жүйесі.

Желдету ағындата желдету, сора желдету, ағындата-сора желдету, жалпылай алмастыра желдету және жергілікті желдету болып бөлінеді. Ағындата желдету ішке тек таза ауа беруді қамтамасыз етеді. Ал ауаны тысқа шығару іштегі қысымның артуына байланысты саңылаулардан, есіктің ашылып-жабылуы кезінде іске асады. Сора желдету желдетілетін бөлмедегі ауаны әкету үшін қолданылады. Бұл жағдайда бөлмедегі ауа қысымы кемиді де, есіктен және саңылаудан таза ауа кіреді. Ағындата-сора желдетуде таза ауаның енуі мен лас ауаның әкетілуі бір мезгілде қатар жүреді. Бұл әдіс ауа алмасуы үнемі қарқынды жүрген кезде ғана тиімді.

Жалпылай алмастыра желдету бөлмеде бөлінетін шектен тыс зиянды заттардың, жылу мен будың таза ауамен залалсыз шекке дейін араласуына негізделген. Ал жергілікті желдетуде зиянды заттар (газ, бу, т. б. ) олардың пайда болатын жерлерінен сору құралдары арқылы тысқа шығарылады. Бұл әдіс шектеулі кеңістікте ғана қолайлы ауа ортасын тудыра алады. Желдету үйдің және сыртқы температураларының айырмашылығы мен желдің әсерінен (мысалы, үймерет аэрациясы) болатын табиғи желдету және механикалық әсер ету арқылы (ауа желдеткіштер арқылы қозғалысқа түсіріледі) атқарылатын механикалық желдету болып ажыратылады.

Ауа алмастыруды қамтамасыз ететін техникалық құрал-жабдықтар жиынтығы да желдету деп аталады. Сырттан сорылып алынатын ауаны шаң-тозаңнан тазарту үшін желдету жүйелеріне ауа сүзгілер орнатылады, ал тысқа шығарылатын ауа шаң тұтқыштар - абсорбер және адсорберлер арқылы тазартылады[1] .

Негізгі бөлім

Қорғаныс жабыны цехын желдету

Бояу цехы

Бояу дүкенінде желдетудің дұрыс ұйымдастырылуы жұмыс орнында қауіпсіздікті қамтамасыз ету үшін өте маңызды. Мұндай бояу дүкендерінің ішкі ауасында көптеген еріткіштер мен еріткіштердің улы буларының, сондай-ақ бояу шаңының (тегістеу және бояу алдындағы басқа механикалық беттерді өңдеу) бар. Олардың шоғырлануы жұмыс орнында жарылыс немесе өрт қаупін тудыруы мүмкін, сондай-ақ денсаулыққа зиян келтіреді немесе өндірістегі жұмысшылар үшін қолайсыз жағдайлар жасайды. Бұл зиянды заттарды ауа массасынан шығару және бояу дүкенінде желдетуді жобалаудың негізгі мақсаты. Осы мақсатқа жету үшін үлкен қуаттылықты ағындата тартқыш желдету жүйесі пайдаланылады, өйткені бояу цехы үшін ауа алмасу қауіпсіздікті қамтамасыз ету үшін басқа өндіріс секторларында ауа алмасудан артық болуы тиіс.

Бояу цехындағы желдетудің және бояу әдісінің өзара байланысы

Ваннаға шомылу әдісі : ауа айналымының жылдамдығы (ауаның өзгеру санын) шамалы болмайды (сағатына 5-6 алмасу), өйткені бояу цехындағы ауа массасының канцерогенді заттарының концентрациясы аз болады.

Шаң жинағышпен бояу: ұсақталған ауа 20 - 200 жәшікке дейін, және шын мәнінде өте жоғары сапалы ауа ағынының әсері.

Жүйе толығымен кепілдеме берілмейтіндігіне, сонымен қатар қызметкердің өміріне кепілдік беру үшін автоматтандырылған.

Бояу цехындағы желдетудің және булардың түрлерінің өзара байланысы

Бояу цехтарының желдету орны, атап айтқанда, ауа ағынының ағып кету және шығару үшін орналасуы, түрлі-түсті өнімдер шығаратын улы газдардың түрлеріне тікелей байланысты. Барлық жұптар ауаның тығыздығынан жоғары немесе төмен болуы мүмкін түрлі тығыздыққа ие.

Ауадан жоғары будың тығыздығы: бұл жағдайда ауа жоғарғы жағында орналасқан және төменгі жағынан орналасқан арнайы ауа таратқыштар арқылы ауысады. Осылайша, жұптар жерге ілінген.

Ауадан төмен будың тығыздығы: Бұл жағдайда ауадағы ауа ағындары төменнен, ал сыртқа шығарылған ауаның үстінен орналасады. Сондықтан желдету буды сорғышқа дейін көтеруге көмектеседі. Ауа тазалауға арналған саңылаулар ұшқындардың келуіне және шығуына мүмкіндік жоқ жерлерде орналасады. [2]

Бояу цехындағы аралас желдету

Бояу дүкеніндегі бүкіл желдету жүйесі жалпы алмасымды ағынды тартқыш желдетуден және жергілікті сорудан (жергілікті өндіруден) тұрады. Таза ауа бөлмені сырттай қабылдайды және цехтың бүкіл аумағында таратылады. Бұл жағдайда желдеткіш жүйе берілген ауа көлемі камерадан алынатын ауа көлемінен үлкен болуы үшін есептеледі (таза ауаны шығаратын ауаның шығатын газының кемінде 80% болуы керек) .

Жалпы алмасымды ағынды тартқыш желдетудің ортақ жүйесін алмастыру жүйесін пайдалану кезінде, әр түрлі ауа желілері мен әр түрлі ауа шахталарын пайдалану керек. Едендегі желдету және жеткізу желілерін ұйымдастыру рұқсат етілмейді. Сонымен қатар, бояу цехының желдеткіш жүйесі әуе түтіктерінде орналасқан жарылысқа қарсы арнайы клапандармен жабдықталған. [3]

Картинки по запросу приточно-вытяжная система вентиляции покрасочной камеры

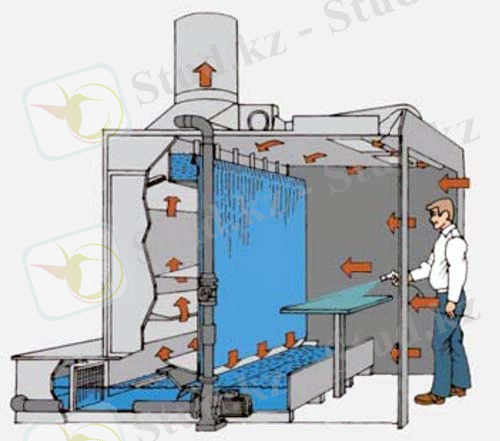

Сурет-Бояу цехының желдетілуі.

Гальваникалық цех

Гальваникалық цехтардың бөлмелерінде барлық белгілі зияндықтар бөлінеді - жылулық, ылғал, булар, газдар, аэрозольдар, тозаң. Ең зияндыларға жататындар - цианисті тұздардың, хром және азот қышқылдарының ерітінділері.

Гальваникалық цехтардың негізгі бөлмелері: тазарту бөлімшесі, қышқылмен өңдеу, гальваникалық бөлімшелер, ерітінділерді дайындау бөлімшесі, химикаттар қоймасы.

Гальваникалық және қышқылмен өңдеу болімшелерінің бөлмелерін желдету мен біріктірілген ауамен жылытуды қарастыру қажет. Басқа бөлмелерді жергілікті жылыту приборларымен жылыту керек.

Бөлмелерде желдетуді құрастыруға нұсқаулар кестеде келтірілген.

1-кесте. Желдетуді құрастыруға арналған нұсқаулар[4]

Бөлімше

Желдету

Сору

Енгізу

Бөлімше:

Гальваникалық, қышқылмен өңдеу және ерітінділерді дайындау

Желдету:

Жергілікті саңылаулар арқылы механикалық сору

Механикалық бөлменің жоғары зонасына

Бөлімше:

Машиналық

Желдету:

Жалпы алмасу, механикалық немесе табиғи

Жылдың салқын мерзімінде механикалық; жылы мерзімінде табиғи

Бөлімше:

Химикаттар сақтайтын қойма және цианисті тұздарды өлшейтін

Желдету:

Механикалық, шкафтардан жергілікті және ауа алмасу реті 3 сағ ^-1 болса бөлменің төменгі зонасынан жалпы алмасу

Механикалық бөлменің жоғарғы зонасына

Зиянды заттардың таралмауына арналған ең кеңінен таралған құрылғылар ваннаның бойына орналастырылған борттық сорғыштар болып табылады. Борттық сорғыштарды таңдағанда аударылған борттық сорғыштар таңдаған дұрыс. Ені 600 мм кем ванналар бір жақты борттық сорғыштармен жабдықталады, ені 600 мм және одан артық болса - екі жақты. Егерде ваннаның ұзындығы 1200 мм-ден артық болса сорулардың бірнеше секцияларын орнату қажет.

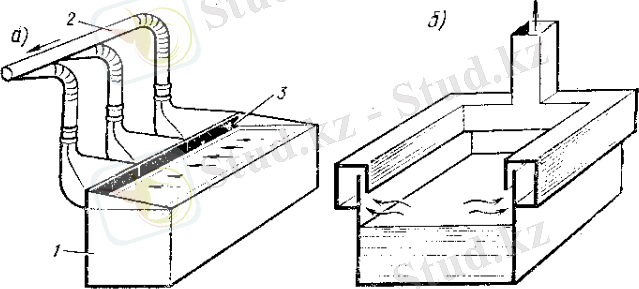

Сурет-Борттық сорғылар

а) бір борттық; б) екі борттық

1 -гальваникалық ванна корпусы; 2 - ауа әкету; 3 - ластанған ауа әкетілетін саңылаулар

Сору шкафтарын құрастырғанда саңылауында ауаның жылдамдығы 1 м/с тең деп алынады.

Борттық сорғыштардан ауа еден астындағы штукатурланған немесе бетон каналдар арқылы және подвал төбесінің астымен немесе цехтың еденінен 3 . . . 4 м биіктікте өткізілген металлды ауа өткізгіштермен тасымалданады. Жолшыбай конденсатты жинау үшін каналдардың шұңқыршаға қарай еңістігі 0, 005-тен кем болмауы керек. Ауа өткізгіштерді жоғарыдан өткізген жағдайда желдеткіштер құндағының төменгі жағында конденсатты ағызуға арналған сифондар қарастырылады. Атмосфераға лақтырар алдында ауа абсорбциялық немесе ион алмасу тазартудан өтеді.

Борттық сорғыштарды және ауа өткізгіштерді тоттанбайтан материалдардан (мысалы винипласт) жасайды немесе ішімен сыртын тоттануға қарсы заттармен (бакелитті лак ж т. б. ) жабады. [4]

Пневматикалық көлік

Пневматикалық көлік (1 - сурет) өнеркәсіптің әр түрлі салаларында: құрылыста, жүкті түсіру жұмыстарында ауыл шаруашылығында кеңінен қолданылады. Пневматикалық қондырғыларда жүк ауа ағынында құбыр бойынша қозғалады, бұл айдаушы қондырғылардың көмегімен вакуумды айдау немесе құруының арқасында оның басында және соңында қысымдарының салдарында болады.

Пневматикалық көлікті қондырғыларды жұмыс істеу принципі бойынша сорғыш, айдаушы және аралас деп бөледі.

Пневматикалық көлікті шаң тәріздес, дәнді және ұсақ бөлшекті жүктердің алыс қашықтыққа тасымалында пайдаланған қолайлы (көмір шаңы, цемент, топырақ, күл, жоңқа және т. б. ) [3] .

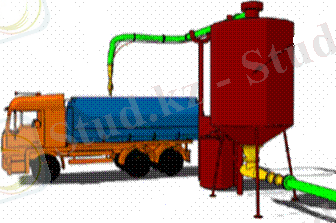

1 - сурет - Пневматикалық көлік

Айдаушы жүйелердегі ауа үрлеуші қондырғы ретінде компрессорларды, ауа үрлегіштерді және желдеткіштерді, ал вакумдықтарда (сорғыштарда) - вакуум сорғылар мен желдеткіштерді пайдаланады. Пневматикалық қондырғылардың өнімділігі - бірнеше ондыққа тең, жиі ол 100т/сағ және одан да көп, ал тасымалдау қашықтығы - ондаған метр, кейде бірнеше жүздеген метр, ал жеке жағдайларда - 2км-ге дейін және одан да артық.

Сорғыш қондырғы бойынша (2, а - сурет) жүк сорғыш қондырма 1арқылы жұмыс құбырына 2 кіріп, бөліп тұрушы қабылдау қоймасына 3 дейін орын ауыстырады. Осы жерден жүк бірден жылдамдықты жоғалтудың себебінен ауа ағынынан түседі. Құрамында ұсақ шаңы бар ауа, құбыр 4 арқылы сүзгіге (шаңаулағышқа) 8 түседі, бұл жерден таза ауа құбыр 5 арқылы вакуум-сорғыға 6 түсіп, және ауа шығарушы құбыр 7 арқылы атмосфераға шығады, ал жүк шлюздік бекітпелер 9, 10 арқылы (ұяшықты айналатын барабандар түрінде) жекеленіп шаңаулағыштан көлік құралдарына 11 түсіріледі[4] .

http://lib.kstu.kz:8300/tb/books/2016/PT/Malybaev%20i%20dr/%D0%A2%D0%B5%D0%BE%D1%80%D0%B8%D1%8F/lek9.files/image005.jpg

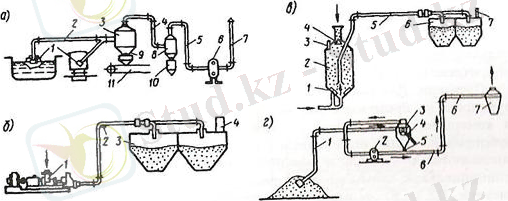

2 - сурет - Пневматикалық көліктің сызбасы

Орта қысымды айдау қондырғыларында (2, б - сурет) жүк шнектің көмегімен мәжбүрлі түрде камералық қоректендірушіге 1 түседі, осы жерден қысылған ауамен араласып, құбыр 2 арқылы бөліп тұрушыға 3 түседі, бұл жерде жүк бастықтырылады, ал ауа сүзгі 4 арқылы атмосфреаға шығады.

Жоғарғы қысымды айдау қондырғыларында (2, в - сурет) компрессордан қысылған ауа ресивер, май бөлуші және су бөлуші арқылы камералық қоректендірушіге 2 түседі, осы жерден жүк ауа ағынына түсіп, құбыр 5 бойымен және ауыстырып-қосқыштардың 4 көмегімен қабылдау қондырғыларының 6 біреуіне түседі, ал ауа сүзгі 7 арқылы атмосфераға шығады. Жүкті ауамен жақсы араластыру үшін қоректендірушінің түбінде плиталар 1 салынады, сол арқылы ауа еніп, жүкті аэрациялайды. Қоректендірушідегі ауа деңгейі толықтыру датчик-сигнал бергішімен 3 анықталады.
