Жөндеу-механикалық цеқтың желдетпесі. Қорғаныс жабыны цехын желдету

Қазақстан Республикасы Білім және Ғылым министрлігі

Әл-Фараби атындағы Қазақ Ұлттық Университеті

СОӨЖ

Жөндеу-механикалық цеқтың желдетпесі. Қорғаныс жабыны цехын желдету

Орындаған:Кәрібай А. Б.

Қабылдаған:Абдибаттаева М. М.

Алматы 2017ж.

Жоспар

1. Кіріспе
2. Негізгі бөлім

1. Жөндеу-механикалық цехтың желдетпесі
2. Қорғаныс жабыны цехын желдету

3. Қорытынды
4. Пайдаланылған әдебиеттер

Кіріспе

Желдету- артық жылуды, ылғалды, зиянды және т. б. заттарды жояды, бөлмедегі ауаның алмасуын реттейді және ұйымдастырады, сондай-ақ микроклиматтық жағдайларды жұмыс немесе қызмет ету аймағында жақсартады. Желдету жергілікті және жалпы алмасу болып табылады.

Жалпы алмасу желдетуі бөлмесіндегі зиянды буларды, газдарды, шаңды, артық ылғалды, жылуды жоюға арналған немесе бөлменің бүкіл көлеміндегі зияндылықтардың мүмкіндігінше мәніне жеткізілуін қамтамасыз етеді.

Бөлмеге бір уақытта бірнеше зиянды заттар түсуі мүмкін. Бұл уақытта ауа алмасу әр зияндылыққа есептелінген, ал жобаланатын желдету жүйесі үшін, алынған ауаның көп мөлшерін қабылдайды. Егер бөлінетін заттар адам ағзасына бір бағытта әсер етсе, онда есептелінген ауаның көлемдері ұлғаяды.

Есептелінген ауаның көлемін бөлменің жұмыс аймағына жылытылған күйде беруі керек, ал ластанған ауа - бөлменің жоғарғы аймағынан бөлінетін зияндылықтарды жояды.

Негізгі бөлім

Жөндеу-механикалық цехтың желдетпесі

Жөндеу-механикалық цехтың атқаратын қызметі - технологиялық және тасымалдау жабдықтарының, инженерлік құрылыстың өндірістік ғимараты мен өндіріс тораптарының, өндірістік жиһаздар мен инвентарлардың жұмыс істеп тұруын қамтамассыз ету. Бұл өндіріс өте үлкен болмағандықтан жобада цех емес, басу цехының территориясында орналасқан бөлімше түрінде болады.

Жөндеу-механикалық цехының жұмыс сиымдылығына байланысты негізгі жұмысшы технологиялық және басқа да жабдықтардың жұмысын қамтамассыз ету, мұнда ең ірісі слесарь стонок бөлімшесі болып табылады.

Жабдықтарды жөндеу мен ЖАЖ (жоспарлап алдын-алып жөндеулері) жүйесі бойынша жүргізіледі.

Өнім көлеміне және тапсырмасына сәйкес жөндеу-механикалық цехы мынадай болып жобаланады: құралдар мен материалдар қоймасы бар слесарлы-стонокты бөлімше; қайрап-тегістеу; электрожөндеу; электропісіру; жөндеу-тұрғызу; санитарлы-техникалық бөлімшелер.

Механикалық цехтар

Жергілікті соруларды қорғау, тозаңнан тазартқыш құндақтар түрінде қайрау және ажарлату станоктардың қасына құрастырылады. Шығарылатын ауаның мөлшерін м ³ /сағ, келесі формулалар бойынша анықтайды:

Шеңбердің диаметрі dк < 250 мм болса L = 2 dк; dк = 250 - 600 мм болса L =1, 8 dк; егер dк >600 мм L = 1, 6 dк.

Жылтырату шеңберлерінің жабуларынан шығарылатын ауа мөлшері, м ³ /сағ: киіз шеңберлер L = 4dк; мата шеңберлер L = 6 dк. Қорғау-тозаңнан тазартқыш құндақтар жеке тозаң ұстағыш агрегаттарына жалғанады. Олардың сипаттамалары 6-шы кестеде келтірілген. Қазіргі мезгілде қол доғалық пісіруге еңіс панельді және төменгі торлы пісіру столдар қолданылады. Столдың төменгі бөлігінде желдеткіш орнатылған. Шығарылатын ауаның көлемі α= 1800 м ³ /сағ.

Гальваникалық цехтар

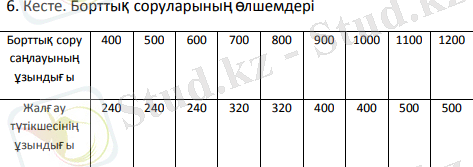

Негізгі жергілікті сорулар болып ванналардың борттық сорулар болып табылады. Соратын саңылаудың ені 50 мм. Егерде үстінде қалақша болса - аударылған сору, ал қалақша болмаса - кәдімгі сору болады. Сорудың өлшемдері 6-ші кестеде келтірілген.

Қарқындатылмаған борттық сорулар арқылы шығарылатын ауаның көлемі келесі формула бойынша анықталады:

Мұнда В- ваннаның есепті ені, м; l - ваннаның ұзындығы, м; h - ерітіндінің бетінен сору тесікшесінің осіне дейінгі есепті қашықтығы, м. Ct- ерітіндімен бӛлме ішіндегі ауаның температуралары арасындағы айырмашылығын ескеретін коэффициент; Ct = 1 + 0, 0157Δt; Δt =tраств - tв; Сtох- зиянды заттардың зияндылығын ескеретін коэффициент; (Сtох=1, 0 . . . 1, 6) ; С1, С2, С3, С4 - сорудың конструкциясын, ауаның араласуының барлығын, қалытқылармен жабылуын, көбікпен жабылуын ескеретін коэффициенттер. Коэффициенттер 6-ші кестеде келтірілген.

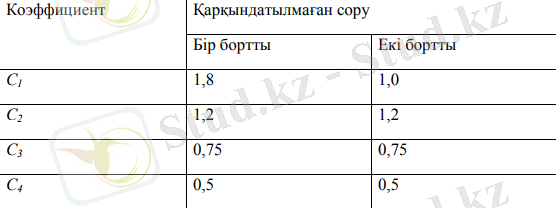

6 кесте. С1, С2, С3, С4 коэффициенттерінің мәндері

Тазарту және ажарлату бӛлімшелерінде жергілікті сорулар механикалық цехтардағы сияқты алынады. Щеткалармен құрғақ крацовкалағанда тозаңды жергілікті сору ұйымдастырады: L= 2dкр, бірақ бір щеткаға 500 м ³ /сағ - тан кем болмауы керек.

Қорғаныс жабыны цехын желдету

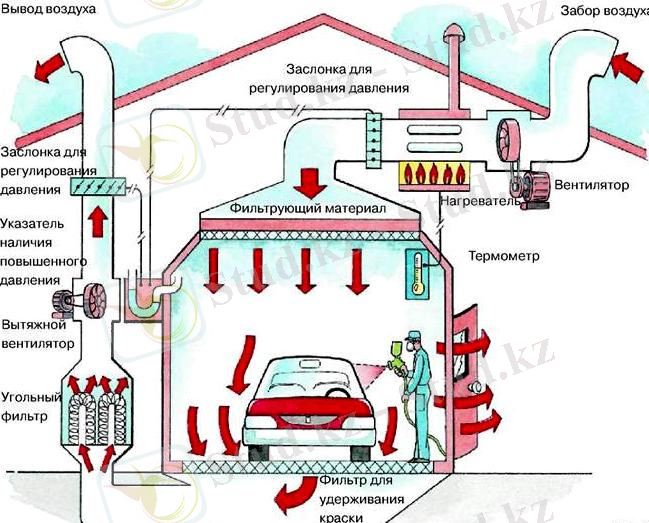

Бояу цехтары

Керілмелі желдеткіш жүйесі ретінде камералық және кептіргіш шкафтар мен камерадан сорғы түріндегі жергілікті қолданыла алады немесе орындық бояуда және тікелей цехта бұйымдарды кептіруші жалпы алмасушы сорғылар қолданыла алады.

Ағын іске асады:

-ұшқыр ерітінділердің кеуектері бөлінетін бөлмелер жергілікті сорғылары бар уақытта - еденннен 4-6 м биіктікте сейілтілген;

-қолмен бояу және кептіріп бояу бөлмелерінде жұмыс аймағында сейілтілген.

Егер ауаны төменгі және жоғарғы жұмыс аймақтарынан тазарту талап етілетін ауаның алмасуы мен бөлінген зиянды заттардың еруін қамтамасыз етпесе зиянды заттардың неғұрлым көп бөлінетін жерлерінен керуді қарастыру керек.

Металмен жабылған цехтар

Зиянды заттардан арылудың неғұрлым заманауи әдісі болып ернеулік сорғыларды қолдану болып табылады.

Улаушы шомылықтар мен қышқыл электролит шомылықтары бір жүйеге біріктіріледі, ал сілтілі және цианды шомылықтар - басқасына.

Керілмелі желдеткішті трассировкалау кезінде неғұрлым уытты зиянды заттары бар шомылықтар желдеткіштерге жақынырақ орналасуын есепке алу қажет.

Ауаның жоғарыдан төмен алмасу сызбасы. Жұмыс аймағындағы күшті қозғалыстардан айырылу үшін беріліс жоғарыдан жүреді, ол жергілікті сорғылардың жұмысына кедергі келтіреді.

Өңдеуден кейін бөлшектерді жергілікті сорғылар ретінде керілмелі шкафтар болып табылатын кептіру шкафтарында құрғатады.

Пісіру цехтары

Стационар пісіру орындары сорғыш тақталармен жабдықталған, түрлі пісіру машиналары қүйғыштар түріндегі жергілікті сорғылармен жабдықталған.

Жергілікті сорғылары бар стационарлы орындарда пісіру жұмыстарын жүргізген кезде ағын жоғарғы аймаққа беріледі.

Сейілтілген пісіру кезінде бекітілген жұмыс орындары болмаса сызбалар бойынша жалпы алмастырушы механикалық желдеткіштертің бірі қабылданады:

-Керілмелі ауаарналарын оңтайлы биіктікте орналастырғанда, сейілтілген ағын жұмыс аймағына;

---

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
