Құрылыстағы геодезиялық жұмыстардың ұйымдастырылуы



Пән: Құрылыс
Жұмыс түрі:  Курстық жұмыс
Тегін:  Антиплагиат
Көлемі: 23 бет
Таңдаулыға:
Қазақстан Республикасы Ауылшаруашылық министрлігі
С.Сейфуллин атындағы Қазақ агротехникалық университеті
Жерге орналастыру факультеті
Геодезия кафедрасы

Курстық жұмыс
Тақырыбы: Құрылыстағы геодезиялық жұмыстардың ұйымдастырылуы

Орындаған:
307 топ
Тексерген:Игильманов А.А

Астана 2017 жыл
Мазмұны
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3 I Бөлім. ИНЖЕНЕРЛІК ЖӘНЕ ГЕОДЕЗИЯЛЫҚ ЗЕРТТЕУЛЕР ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... 4
0.1 Ғылыми өңдеу жұмыстары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
II Бөлім. ҚҰРЛЫС ЖОБАЛАУ ЖОБАЛАУ ЖӘНЕ ГЕОДЕЗИЯЛЫҚ ДЕРЕКТЕРДІ ЖҮЗЕГЕ АСЫРУ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
2.1 Геодезиялық құрылыс торы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...8
2.2 Контурларды интерполяциялау жолдары және олардың ерекшеліктері ... ... ... ... ... ... ... ... ... ... ...10
III Бөлім. ИНЖЕНЕРЛІК ЖӘНЕ ГЕОДЕЗИЯЛЫҚ ЕСЕПТЕУЛЕР ... ... ... ... ... ... ... ... ... ... ... ... ... ...17
3.1 Тік (вертикальді) жоспарлау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...17
3.2 Болашақ ғимараттың бас осьтерін шығару және бекіту ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..2 0
IV Бөлім. НӨЛДІК ЦИКЛДЕГІ ГЕОДЕЗИЯЛЫҚ ЖҰМЫСТАР ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .24
4.1 Негізгі құрылыс жұмыстары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... ... ... .24
4.2 Шұңқырлар мен іргетастардың толық жұмыстары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...29
V Бөлім. НӨЛДІК ЦИКЛДЕН ЖОҒАРЫ ГЕОДЕЗИЯЛЫҚ ЖҰМЫСТАР ... ... ... ... ... ... ... ... ... ... ... .37
5.1 Монтаждық жұмыстарға геодезиялық дайындық ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..37
VI Бөлім. ГЕОМОНОТОРИНГ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...44
6.1 Өзгерістер туралы жалпы ақпарат ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 44
6.2 Шөгінділер құрылысын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..46
ҚОРЫТЫНДЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 47
ҚОЛДАНҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...48

Кіріспе
Курстық жобаның мақсаты ғимарат негіздерін жобалау принциптерімен танысу, оның іргетасын және теориялық білімді бекіту болып табылады. Жоба тақырыбы инженерлерді дайындау оқу міндеттеріне және практикалық сұрақты шешуге, яғни құрылымдардың негіздері жобаларын іске асыруға жауап береді.
Күрделі құрылыс-мемлекеттік бюджеттің 30%-ға дейін жіберіліп отыратын, халық шаруашылығының негізгі саласының бірі. Құрылыстың негізгі проблемасы- түбегейлі жетілдіруді жобалау және жетілдіру ісінің қажеттілігі мен жаңа технологиялары максималды қолдану болып табылады.
Ғимарат деп жабық жер объектіні салу нәтиженінде құрылған өмір сүруге немесе жұмыс істеуге арналған орынды айтамыз.(көпқабатты үйлер 25 қабатты). Маңызды сапалық көрсеткіштеріне: отқа төзімділігін, ұзақ мерзімділігін, мұқияттылығын жатқызуға болады.
Ғимарат отқа төзімділігі бойынша бес дәрежелі болып бөлінеді: I, II, III, IV, V. Оның I, II және III дәрежесіне сыланған тастарды жатқызамыз.
Ғимараттың қоршау конструкцияларының ұзақ мерзімділігін үш дәрежеге бөліп көрсеткен.Олар: I, II және III. I - ші дәрежеліге қызмет көрсету мерзімі кемінде 100 жыл, II-ші дәрежелі кем дегенде 50 жыл, III-ші дәрежелі қызмет мерзімі 20 жылдан кем болмау керек.
Ғимараттың мұқияттылығы бойынша төрт класқа бөлінеді:I, II, III және IV. I-ші класта жоғары талаптарға ие ғимараттар болса, ал IV-ші класс ғимараттары қанағаттандыратын ең төменгі талаптарға сай. Ғимараттың мұқияттылығы отқа төзімділік талаптарына негізделіп, негізгі құрылымдық элементтердің беріктігіне, сонымен қатар ғимараттың орындалуы айқындайды (ішін әрлеу,техникалық жабдықтар, жоспарлау).
Әр түрлі мақсаттар үшін орнатылған ғимараттардың өздерінің класын анықтайтын әр түрлі талаптар қойылған. Бұл талаптар тиісті ғимараттардың жобалау нормаларында баяндалған.
Құрылыс өндірісінде қолданылатын құжаттар:
ГОСТ - тар. Мысалы,ГОСТ 24022-80 - ауылшаруашылық ғимараттарының бағаналары бойынша темірбетоннан жасалған негіздер, ГОСТ 25891-83 - ғимараттары мен құрылыстары. Қорғаныс конструкцияларының ауа өткізгіштігіне қарсылықты анықтау әдістері, ГОСТ 56709-2015 - ғимараттар мен құрылыстар. Бөлмелер мен қасбеттердің беті бойынша жарық әсерлерін өлшеу және т.б.
СНиП-тар. Мысалы, СНиП 11-01-95 - дамыту, бекіту және кәсіпорындар, ғимараттар мен құрылыстарды салу үшін жобалау құжаттамасына келісу жөніндегі нұсқаулық, СНиП 11-02-96 - құрылысқа арналған инженерлік іздестірулер.

I Бөлім. ИНЖЕНЕРЛІК ЖӘНЕ ГЕОДЕЗИЯЛЫҚ ЗЕРТТЕУЛЕР
0.1 Ғылыми зерттеу жұмыстары
Инжерлік зерттеулер айналаны зерттеудің және сол ауданның экономикалық жағдайын дамытуға және материалдарды алудың жан жақты зерттеуін көздейді. Жоспарлау барысында графикалық және экономикалық құжаттарды қарастыру қажет.
Инженерлі геодезиялық зерттеулер камералық және далалық болып бөлінеді.Зерттеу жұмыстары және басқа жұмыстар барысында жалпыға ортақ ережелер жүзеге асады.
1. Далалық жұмыстар- қайта бағыттау, геодезиялық нүктелерді бекіту, оларды жоғары база нүктелеріне, сызықты бұрыштық өлшемдеріне байланыстыруға,жер бетіндегі жағдайды түсіруге және т.б далалық зерттеулер - бастапқы материалдардың деректерін нақтылау, қажет болған жағдайда геодезиялық станциямен орналасу жерін геодезиялық өлшеуді жүзеге асырады, құрылыс алаңын дайындуға мүмкіндік береді
2. Камералық өңдеу- координаттар кеңсесінің іске асырылуын, жағдайды жоспарлы түрде қолдануда бір-біріне қайшы келетін нүктелерді қарастыру. Камералық зерттеу-бұрын орындалған жұмыстардың материалдарын жоспарлау және құрылысты жүргізу үшін зерттеу.Бұл аймақта геодезиялық нүктелер болмаған жағдайда оларды жоспарлап, болашақ даму аймағын алдын-ала анықтау керек.

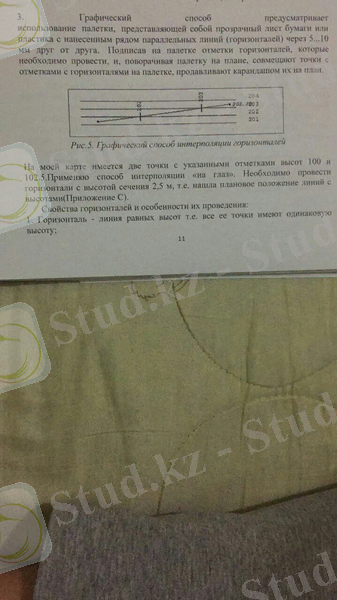

3.Графикалық тәсіл палетканы пайдалануды қарастырады,мөлдір параққағаз немесепластик жағылған сап параллель сызықтар арқылы бір-бірінен 5...10 мм болады.Палеткіде жүргізу қажет горизонталь белгілерін қойып, палетканы жоспар бойынша бұрып, нүктелерді белгі бойынша палетка горизонтальдарымен бірлестіріп, жоспарда карандашпен басады.

Сурет 5. Интерполяцияның графикалық көлбеу тәсілі
Менің картамда екі нүкте бар олар 100 және 102.5 белгілермен көрсетілген. Интерполяциялау тәсілін қарастырамыз (көзбен). Көлденең қимасының биіктігі 2,5 м өткізу қажет, сонымен жоспарлық ереже желілерін тапты.
Көлбеу қасиеттері және өткізу ерекшеліктері:
1. Көлбеу - бірдей биіктіктер сызығы, сонымен оның барлық нүктелері бірдей ұзындықта болады
2. Көлбеу үздіксіз бір қалыпты сызық болуы тиіс
3. Көлбеу көбейе немесе қилыса алмайды
4. Көлбеулердің ара-қашықтары сырғыманың мықтылығын сипаттайды. Ара-қашықтығы аз болса соғырлұм сырғыма мықты болады.
5. Водораздельді және водосборныйлы көлбеу сызықтары тік бұрышты кесіп өтеді
6. Кейбір жағдайларда қалау 25мм асып кетсе, қосымша көлбеу жүргізеді (штрих түрінде сызықтар)
7. Жалпы рельефтің мінезіне сәйкес, түпкілікті жоспар орындау кезінде кейбір көлбеулерді тегістейді, сонымен қатар көлбеу рельефтің суретінің шекті қателігі 13 негізгі қимасынан аспауы тиіс.

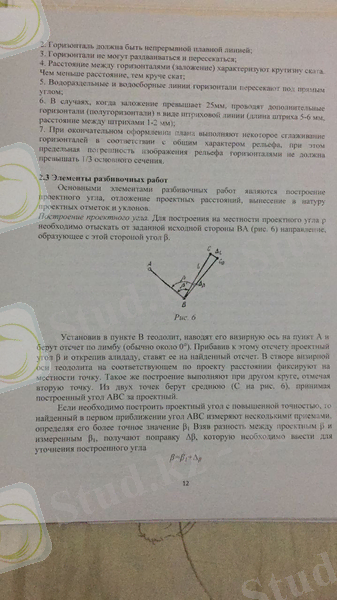

2.3 Ажырату элементтер жұмысы
Негізгі ажырату жұмыстарының элементтері: жобалық бұрышын құру, арақашықтарды кейінге қалдыру жобасы, жобалық белгілер мен еңістерді шығару.

Сурет 6
Жобалық бұрышын құру. Жергілікті жерде жобалық бұрышын құру үшін, берілген бастапқы жақта BA(сурет 6) бағыт табу қажет, осы жақта β жасаушы бұрыш.
B пунктінде теодолит орнатып, визирь осьін А пунктіне көздейді және лимб бойынша санау алады (шамамен 0 градус). Осы санауға β жобалау бұрышын қосу және алидаданы шешіп, тапқан санауға қояды. Теодолиттің визирлік ось тұсында жергілікті нүкте тиісті жоба бойынша қашықтықта тіркейді. Басқа айналым кезінде екінші нүкте белгілей отырып дәл осы жағдайды қайталаймыз. Екі нүктеден орташасын таңдаймыз (С сурет6), салынған АВС бұрыштарын ескере отырып.
Егер жоғары дәлдікпен жобалық бұрыш салу қажет болса, онда бірінші жақындауда табылған АВС бұрышын бірнеше тәсілмен өлшейді, анықтай отырып нақты мәнін алады β1. Арасындағы айырмашылықты алып жобалау β және өлшенген β1, түзетуді алады ∆β, салынған бұрышты нақтылау үшін енгізу керек.
β=β1+∆β

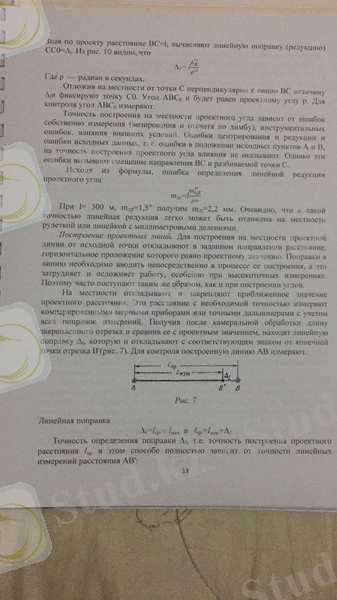

Жобаның қашықтығын біле отыра ВС=1, сызықтық түзетуді есептейді СС0=∆l. 10 суретте көрініп тұр
∆l=l∆llβρll
Мұндағы ρ - радиан, секундпен.
Жерден шегеріп С нүктесінен перпендикуляр ВС сызығына ∆1 шамасын және С0 нүктесін тіркейді. АВС0 бұрышы жобалық ρ бұрышына тең болады. Бақылау үшін АВС0 бұрышын өлшейді. Құрудың дәлдігі жердің жобалық бұрышының қателері өзіндік өлшеміне байланысты, құрал-саймандық қателер, сыртқы жағдайлардың әсері. Центрлеу қателері, редукция және бастапқы деректер қателері, сонымен А және В бастапқы пункт қате жағдайлары, құру жобалық бұрышының дәлдігіне әсер тигізбейді. Бірақ бұл қателер ығысу бағыттарын тудырады (ВС) және (С).
Формуланы ескере отырып, желілік редукцияның жобалық бұрышын қате анықтау.
m∆l=lm∆βllρll
Мұндағы l - 300м, m∆βll - 1,5 сонда m∆l - 2,2 мм. Рулетканың немесе сызғыштың көмегімен, әлбетте мұндай дәлдікпен сызықтық редукция оңай кейінге қалдырылуы мүмкін.
Желілердің құру жобасы. Жергілікті жерде жобалық сызық құру үшін, бастапқы нүктеден берілген бағыттағы арақашықтықты алып отырады. Сызықтық түзетулерді жұмыстың ортасында енгізу қажет, бірақ бұл жұмысты қиындатады, әсіресе жоғары дәлдікті өлшеу кезінде. Сондықтан жиі, бұрыштарды құру кезіндегідей істейді.
Жобалық қашықтықтың жақын мәнін жергілікті жерде алып қойып бекітеді. Керекті құрал жабдықпен бұл қашықтықты қажетті дәлдікпен өлшейді. Содан кейін, камералдық бекітілген кесіндінің өңдеу ұзындығын алып, жобалық мәнімен салыстырып, сызықтық түзетуді табады ∆l, сосын тиісті белгімен түпкілікті кесінді нүктесіне алып қояды Вl (сурет 7). Бақылау үшін салынған АВ сызығын өлшейді.

Сурет 7
Сызықтық түзету
∆l=lпр-lизмжәнеlпр=lизм+∆l
Түзетудің анықтау дәлдігі ∆l, құрудың жобалық арақашықтық дәлдігі lпр бұл әдіс толығымен сызықтық өлшем қашықтығының дәлдігіне тәуелді АВl:

Кесте 2
Көлем
№ кв.
h
V

hH
hg
VH
VB

1
1.82
1.61
96
75

2
3.98
0.4
315
21

3
7.34
-
734
-

4
9.29
-
929
-

5
-
5.29
-
529

6
0.76
2.73
16
213

7
2.68
0.74
210
16

8
4.39
-
439
-

9
-
9.86
-
986

10
-
7.11
-
711

11
0.26
3.52
1
327

12
1.02
1.18
47
63
Профиль

2787
2941
К=1,15

3205

II. Бөлім ҒИМАРАТТЫ ЖОБАЛАУ ЖӘНЕ ГЕОДЕЗИЯЛЫҚ ДЕРЕКТЕРДІ НАҚТЫЛЫ ОРЫНДАУ ҮШІН ДАЙЫНДАУ

2.1 Геодезиялық құрылыс торы.
1 километрлік шкала бойынша квадрат километр торабында (А қосымшасы) тұрғын үй құрылысы жоспарлануда. Осы мақсатта осы бөлімде қосымша түсіріс нәтижесі бойынша 1: 1000 масштабтағы шаршы алынады. Геодезиялық базаның төртбұрыштар мен квадраттар желісі болып табылатын құрылыс геодезиялық желісі түрінде оңтайлы нұсқасын жасау қажет. Дизайн үшін құрылыс желісін бұзу үшін осьтік әдіс қолданылған. Кейінірек, осы тордың ішінде ғимарат болжанатын болады (В қосымшасы).
1-Кесте
Төбелер
X
Y
А

В

С

Д

А1

В1

С1

Д1

ПБ1

ПБ2

Құрылыс торының АВСС негізгі шыңдары мен координаттары километрлік тордың координатасымен анықталады. Болашақта полигонометриялық белгілер (ПБ) үшін геодезиялық нүктелер құрылыстық торды табиғатқа енгізу және негізгі шыңдарды бекіту үшін пайдаланылатын болады. Километрлік тордың координаттары ПБ координаталарына байланысты. Өз кезегінде, ПБ-нің координаттары геодезиялық базаның нүктелерінен алынды, оның негізінде түсіріліс жүргізілді және осы карта алынды. Осылайша, барлық координаттар бір жүйеде біріктірілді.ПБ болмаған кезде геодезиялық нүктелер кемінде екі рет есептеледі, кейіннен жер бетінде анықталады және орталықтар белгіленеді. Бетбелгіден кейін болашақ геодезиялық нүкте геодезиялық базаның нүктесінен зерттеледі. Байланыстыру осы нүктелердің координаттарын (ХПЗ.УПЗ) анықтайды. Тордың негізгі шыңдары координаттары километрлік тор сызығынан анықталады, өлшеу 0,1 мм дәлдікпен жүргізіледі, бұл 1 м (1-кесте). Жоғары дәлдіктегі координаттарын өлшеу үшін көлденең масштаб және өлшеу құралы қолданған. Құрылыс торы құрылыстың негізгі осьтерін өткізуге арналған. Сонымен қатар, құрылыс желісі құрылыс барысында және оның аяқталғаннан кейін жүргізілген атқарушылық түсіріс үшін негіз болып табылады. Құрылыс торының нүктелері құрылыс учаскесінің биік негізі болып табылады.
Құрылыс желілерінің дәлдігіне қойылатын талаптар:
а) құрылыс желісінің көрші нүктелеріндегі жағдайдағы қателіктер салыстырмалы түрде орташа 1: 10 000-нан асып кетпеуі керек, яғни, ұзындығы 200 м ара қашықтықта өзара қателіктердің мөлшері 2 см-ден аспауы тиіс;
б)тордың тік бұрыштары 20" дәлдікпен салынуы керек;
в) бастапқы негізге қатысты тордың ең әлсіз жердіндегі нүктелердегі қателер 1: 500 масштабтағы 0,2 мм-ден аспауы тиіс, яғни 10 см.
Бастапқы бағыттарды жобалау және енгізу. Торды жобалаудың негізгі талаптары тордың координат осін құрылымдардың ең маңызды осіне қатаң параллельдігі болып табылады. Құрылыс торын жобалау кезінде олар тор нүктелерінің қазба аймағына түсіп, жойылмауына көз жеткізуге тырысады

2.2Контурларды интерполяциялау әдістері және олардың мінез-құлқының ерекшеліктері.
Интерполяция (лат)-ішіне кірістіру. Математикаға интерполяцияны барлық адамдар түсінеді, кестеде тікелей емес кесте аралық нәтижелерден табуға болатын әдіс.
Жоспарларда көлденең сызылған кезде келесі интерполяция әдісі пайдаланылады:
1. Көзге (көрнекі) Жоспарда 201.35, 203.30, 200.75 үш биіктік іргелес нүкте бар деп айтуға болады. Рельефтің 1,0 м учаскесінің биіктігімен горизонтальдарды салу қажет, яғни, 201 202 және 203 м биіктіктегі желілердің орналасуын көзбен көру.

сурет-3
2. Жоспар биіктіктерінде қол жеткен нүктелер арасындағы биіктік пен жоғары позиция арасындағы тікелей пропорционалдық қатынастардан горизонттарға дейінгі арақашықтықты анықтайтын аналитикалық. 4-суретте көрсетілгендей, А нүктесінен 202 және 203 биіктікке дейінгі көлденең қашықтықтарға d1 = h1. dabhab, мұнда h1 және h2 -белгілері бар сұлбалар арасындағы арақатынас 202 және 203 және 201,35 белгісімен (0,65 және 1,65 м) А нүктесі;
dab-пикет нүктелері арасындағы жоспар бойынша өлшенеді;
hab-A және B нүктелерінің арасындағы артық (203.30-201.35 = 1.95 м)

III бөлім.ИНЖEНЕРЛІК-ГЕОДОЗИЯЛЫҚ МАҚСАТТАРЫ
3.1ТікжоспарлауҚұрылыстыңбасталуына дейінжержұмыстарынжүргізуқажет. Құрылысалаңыныңтікжоспарлауына, іргетастар мен шұңқырлардықазуға, құрылысалаңынакіружолдарындайындауғ абайланысты. 1) Тікжоспарлаубұлкөлденең, көлбеужәнесфералықбеттердің планы, бұлөзкезегіндежердіңқиылысуынатәуел ді; 2) Катловандар мен траншейлердіқазып алу.3) Инфраструкиураэлементтері мен жолсалу орналастырутраншейлері.
Тігіненорналасуүшінпланшеттеквадрат тар мен тіктөртбұрышжелісініңжоспарыкөрсеті леді, шыңдарыбелгілерікөлденеңіненбойымен интерполяция арқылыанықталады. Контурларболмағанжағдайда, осы бөлімніңсауалнамасыжасалады. Бөлінужұмыстарыныңәдісінүктеніңбөлі нуініңқажеттідәлдігіне, жердіңжағдайынагеодезиялыққұрылғыла рдыңболуына, құрылысжұмыстарынжүргізуге, қызметкерлердіңбіліктілігінежәнет.б . байланыстытаңдапалынады. Бұлжағдайдабөлудіңтікелейәдісіменбө лінгентікелейбөлінуәдісібелгілібірд әлдікпенбөлудіңсанынанықтайды. жәненүктеніңалдын ала бөлінуіненегізделгенқысқартуәдісі. конструкцияғажақын, оданкейінконструкторлықжағдайғаауыс ады. Тікелейыдырауәдісі, әдетте, төмендәлдікпенжұмысжасауүшінжәнебұз ылудыңжоғарыдәлдігіне (көпірлерге, бөгеттергежәнет.б.)
Құрылыстыңбарысындабастапқықұрылыса лаңыөзгереді. Құрылысжұмыстарыныңсоңындақалғантоп ырақжаңбырсуыныңағуынажолбермейді. Сондықтан, құрылыспроцесіндемаңыздыорын, яғни бедер ұйымдастырудыаладытікжоспарлау. Тікжоспарлауқолданыстағы (табиғи) рельефтіқұрылысқажәнеаумақтыабаттан дыруғақойылатынталаптарғажауапберет ін дизайн (жасанды) түрлендіругежатады. тікжоспарлаунақтыбеткіқабаттардыкөл беужәнекөлденеңжазықтықтармен, кейдеәртүрлітапсырыстары бар қисықсызықтарменауыстырудантұрады. Конструкция кезіндедизайнерлікбеттітаңдауэконом икалықталаптар мен құжаттарғақойылатынталаптардыескере отырып, құрылыс пен жақсартуменанықталады.
Құрылысалаңынанжербетіндегіеңтөменг ісудыңбұрылуынжәнежұмыстыңкөлемінті кберудіқамтамасызетеотырып, айларменжәнемеханизмдерменорындалат ынжоспарлаужұмыстарынегізіненқазбал ардықалыптастыруболыптабылады, соданкейіноларжағалауларалады. Жұмыстыжоспарлаукезіндееңүлкенэконо микалықнәтижеқазбажұмыстарыныңтеңге рімін (нөлдіктеңгерім) ескереотырыпжасалады.Яғни,топырақты ңжағалаулары мен гулиттерініңкөлемібір-бірінетеңболғ анкезде. Бұлжағдайдажұмыстардыжоспарлаукезін деартықтопырақалыныптасталмайдыжәне жетіспейді, бірақжоспарланғанжергекөшіріледі. Топырақкөлемініңорналасуынжоспарлау үдерісі (қазукөлемінанықтайды), оны шығарыпалукерекжәнетөгіледі. шыңныңорналасужоспарыныңграфикалықн егізіжердііздестірунәтижесіндеалынғ антопографиялықжоспарболыптабылады. Жиіжобаныдамытуүшіннегізретіндезерт теуматериалдарыпайдаланылады, олтегістеудепаталады.
Жержұмыстарыныңкартасынжасауміндет. Картограммадажержұмыстарысуретніңті корналасуышешіледі. Картограммадажобатікорналасуқұрамда сбөлігіболыптабыладыжәнежермассасын жылжытуүшін, сондай-ақтікұшақтаржобалауорналасуы нқолданылады. Графикқағазда 1:500масштабыныңжоспароперациялықнү ктесінесептеуүшін 0,25 м контуры аралығыментігіненқұрады. Көлбеужазықтыққаарналғанқазбамөлшер інесептеу (Қосымша D). Орындаудыңретікелесідей:
1) 1: 500 масштабтағы 20 м жағы бар 12 квадраттыңсхемаларытүсіріледі, бірстанцияданаралықнүктеретіндеқайт аоқшауланғантеміржолдыңқаражағындаб елгілерқолқойылады (Қосымша D).
2) станцияның g аралықтағы горизонты есептеуарқылыжәнеаралық горочек ретіндеквадраттардыңқалғаншыңдарыбе лгілерінанықтайды.
3) соданкейін, 1: 500 масштабындакөлденеңқиманыңбиіктігі 0,25 жәнеучаскегеучаске салу керек.
4) көлденеңжәнекөлбеужазықтықтыжобалау . Олүшін формула бойыншакөлденеңжазықтықтыңорташамән дерінесептеңіз
Hcp=H0+h1+2h2+4h44n
Hcp=97.0+6.6+2*16.97+4*9.7548=98.66
Мұндағы.
H0 - алаңға дейін дөңгелектенген еңтөменгібелгі:
h1 - шаршышетіндежәнеН-ғақатыстытаңбаның арасындағыайырмашылықжәнеекіквадрат қаортақшыңдарғақатыстыайырмашылықта р;
h2-ТөртквадратқажәнеН0-гедейінгішың дарғақатыстыбелгілерарасындағыайырм ашылық:
n-квадраттар саны. Көлденеңжазықтықтыңжұмысбелгілері
формула бойыншаесептеледі:
hp=Hпp - Hq

Учаскеніңалынатынквадраттардыңшыңда рыемес - қарабелгісі. Әртүрлібелгілері бар квадраттардыңбүйіріндегікөлденеңжаз ықтықүшінжұмысбелгілерімендиаграмма нықұрыңыз, нөлдікжұмыснүктелерінтабыңыз. Алынғаннүктелернүктелісызықарқылықо сылған. Қазбажұмыстыңнөлдіктеңгеріміменжұмы сбелгілерінпайдалануүшінбіздіңмысал даалаңныңорташабиіктігіне 0,5 м, яғни,
Hпр=98,66+0,5=99,16

Көлбеужазықтықжелісініңжұмысдеңгейі өзгермейді 0,5 көлбеукөлденеңсызықтан, айналасындаайналмалыалынған, жәнежоғарғыжәнетөменгіжелілерікөрсе ткібағытта 0,5 м берілген
hi=Hпри-Нч
көлбеуөзгергенжұмысдеңгейі мен формула арқылыесептелетін: NRN көлбеужазықтықшыңдарыжұмысістейтінб елгілері.
5) формула бойынша қазба көлбеу жазықтық (Қосымша D) көлемі үшін қазба жұмыстарының көлемін анықтау
VH=a24*hH2hH+hB;
Vv=a24*hВ2hВ+hН;

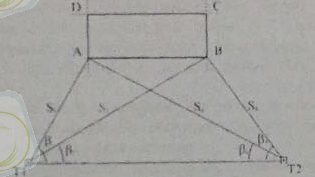

3.2 Болашақ ғимараттың негізгі және негізгі осьтерін алып тастау және қамтамасыз ету.
Тікбұрышты координат әдісі негізінен жердегі құрылыс торының қатысуымен қолданылады, координат жүйесінде жобаның барлық негізгі нүктелері мен осьтерінің позициясы көрсетілген.

Сурет.10 Тіктөртбұрышты координаттары бойынша сыну схемасы
А нүктесіндегі (Сурет. 10) жобалау бөлімі оның координаттары∆XA және ∆YA бойынша ең жақын тор нүктесінен есептелген мәндерден орындалады. 14-15 жолдың 14-тармағынан бастап,∆YA-нің дизайнын анықтаңыз және А' нүктесін белгілеңіз. Алынған нүктеде теодолит орнатылып, тордың жағынан бұрыш оң жаққа созылады. Онда проективтік ∆XAшамасын перпендикулярға қойып, қажетті нүктені A орнатыңыз. 11-тармақтан перпендикулярдың дәлдігін арттыру үшін 11-12 сызық бойымен ∆YAконструкциясының мәні белгіленеді және A'' нүктесі бекітіледі. Бұдан басқа, A'нүктесінде A''нүктесінде орнатылған құрылғыны қарап, құрылыс торына перпендикуляр алынады. А нүктесінің позициясының бақылауы оны құрылыс торының басқа нүктесінен алып ... жалғасы
