ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
ЭЛЕКТРОЭНЕРГЕТИКА ФАКУЛЬТЕТІ

СТУДЕНТТІҢ ӨЗДІК ЖҰМЫСЫ
Нұсқа - 03
Тақырыбы: Электр қондырғыларын оқшаулау

Орындаған: Сагимбаев А.Д.
ЭСХк-16-1 студенті
Тексерген: Нигматуллин Р. М.

Алматы,2017
Электр қондырғыларын оқшаулау

Сыртқы оқшаулау қондырғысына жоғары кернеудегі электродтар арасындағы оқшаулағыш аралықтарды жатқызады (сымдар электр беру желілерін (ЭБЖ), шина тарату құрылғыларының (РУ), сыртқы ток өткізгіш бөліктермен электрлік аппараттар және т. б.), ал негізгі диэлектрик рөлін атмосфералық ауа орындайды. Оқшауланатын электродтар бір-бірінен белгілі бір қашықтықтарда орналастырылады және жер (немесе жерге тұйықталған бөліктеріне электр қондырғыларының) және берілген қалып бойынша изоляторларды орналастырады.
Ішкі оқшаулауға трансформаторлардың және электр машиналарын оқшаулау кабельдер, конденсаторлар, герметизированная оқшаулау қоспаларын, оқшаулау арасындағы байланыстар ажыратқыш ажыратылған жай-күйі, т. е. оқшаулау герметикалық оқшауланған әсерінен қоршаған корпуспен қапталған, бак және т. б. оқшаулау жатады. Ішкі оқшаулау әдетте әртүрлі диэлектриктердің (сұйық, қатты, газ тәрізді және қатты) комбинациясын білдіреді.

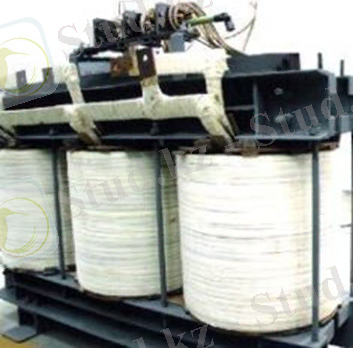

Оқшаулау күштік трансформатор

Маңызды ерекшелігі сыртқы оқшаулау болып табылады, оның қабілетін қайта қалпына келтіруге өз электр беріктігі себептері жойылғаннан кейін, тесіп. Алайда, электрлік беріктігі сыртқы оқшаулау байланысты атмосфералық жағдай: қысым, температура және ауа ылғалдылығы. Электр беріктігі изоляторларының сыртқы қондырғының әсер етеді, сондай-ақ ластану, олардың бетіндегі және атмосфералық жауын-шашын.

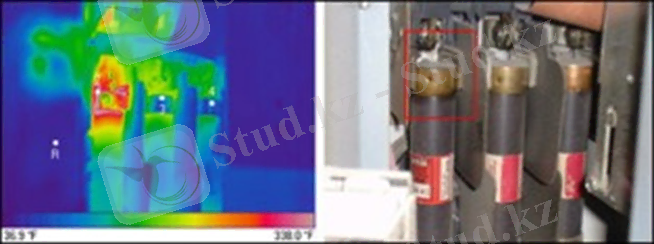

Ерекшелігі ішкі электр жабдықтарын оқшаулау болып табылады қартаюы, нашарлауы электр сипаттамаларын процесінде пайдалану. Салдарынан диэлектрлік шығындардың оқшаулау қызады. Мүмкін шамадан тыс қыздыру оқшаулау, ол әкеледі оның жылу пробою. Әсерінен жекеше разрядтарды туындайтын газ включениях, оқшаулау бұзылады және жіктеу өнімдерімен ластанады.
Трансформаторларды және аралас оқшаулау - қайтымсыз құбылыс, әкеліп соқтыратын істен шығуына электр жабдықтарын. Сұйық және ішкі газ оқшаулау самовосстанавливается, бірақ оның сипаттамалары, бірте-бірте тозады. Тұрақты бақылау қажет жай-күйі, ішкі оқшаулау процесінде оны пайдалану анықтау үшін дамушы онда ақаулар мен апатты болдырмау бас тарту электр жабдықтары.

Электр қондырғыларының сыртқы оқшаулауы
Қалыпты атмосфералық жағдайларда электрлік беріктігі әуе аралығын салыстырмалы түрде көп емес (в однородном өрісінің межэлектродных ара қашықтықтар шамамен 1 см = 30 кВсм). Көптеген оқшаулау конструкциялары-қосымшасында жоғары кернеу құрылады резконеоднородное электр өрісі. Электрлік беріктігі, осындай жолдарда қашықтықта электродтар арасындағы 1-2 м құрайды, шамамен 5 кВсм, ал қашықтықтарда 10-20 м дейін төмендейді 2,5-1,5 кВсм. Осыған байланысты габариттері әуе ЭБЖ РУ ұлғайған кезде номиналды кернеу тез өсуде.

Әуе бойынша электр беру желілерін оқшаулау
Пайдалану қажеттігін диэлектрлік қасиеттері ауа энергетикалық қондырғыларда әр түрлі кластағы кернеу түсіндіріледі, аз құны және салыстырмалы қарапайымдылығымен құру оқшаулау, сондай-ақ қабілеті әуе оқшаулау толығымен қалпына келтіру электр беріктігі себептері жойылғаннан кейін, тесіп разрядтық аралығын.
Сыртқы оқшаулау тән тәуелділігі электр беріктілік метеорологиялық жағдайлардың (қысым p, температура Т , абсолюттік ылғалдығы Н, ауаны, түрі мен қарқындылығы, атмосфералық жауын-шашын), сондай-ақ үстіңгі бетінің жай-күйін изоляторларының, т. е. саны мен қасиеттері ластану. Осыған байланысты әуе оқшаулағыш аралықтарды таңдайды, сондықтан олардың қажетті электр беріктігі қолайсыз үйлесімдері кезінде қысым, температура және ауа ылғалдылығы.
Электр беріктігі бойында изоляторларының сыртқы қондырғының өлшейді жағдайында, тиісті әр түрлі тетіктері разрядты процестер, атап айтқанда, егер бетінің изоляторларының таза, құрғақ, таза және смачиваются жаңбыр, ластанған және увлажнены. Разрядтық кернеу кезінде өлшенген өлшемдер көрсетілген жағдайларда, атаймын тиісінше сухоразрядными, мокроразрядными және балшықпен немесе влагоразрядными.
Негізгі диэлектрик сыртқы оқшаулау - атмосфералық ауа - тозуға ұшырауы, т. е. қарамастан, әсер ететін оқшаулауды кернеулер мен жабдықтардың жұмыс режимін және оның орташа сипаттамалары өзгеріссіз қалады уақыт.

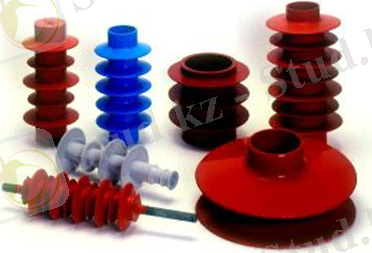

Полимер оқшаулағыштар

Реттеу электр өрістерінің ... жалғасы
