КІРІСПЕ

Электр энергия қолайлы әрі, арзан энергия түріне жатады. Электр энергиясының кең таралуына оның оңай өндірілуі, түрлендірілуі және өте алыс қашықтықтарға жеңіл берілетіні әсер етті. Электр энергиясын жеткізу жүйесінде, электр энергиясын түрлендіруге және таратуға арналған электр қосалқы станцияларының маңызы зор. Сондықтан білікті маман даяарлауда электр қосалқы станцияларының жұмысына мән берілуі ең маңызды кезең.

Қосалқы станцияларды жобалаған кезде типтік шешімдерді, сұлбаларды және элементтерді пайдалана отырып, қосалқы станция жабдықтарын бірінғайлауға әкеледі, де соның нәтижесінде оның күтімі мен жобалау құны арзандайды. Алайда қосалқы станцины жобалау кезінде оның орнатылатын орны, тағы да басқа көптеген шарттар қатерге алынады.

Өнеркәсіп пен ауыл шаруашылығының дамуы энергия тұтынуымен тығыз байланысты. Электр энергиясының тұтынушыларын электр энергиясымен қамтуда ең негізгі қорек көзі энергожүйелері, оған қоса энергия көздері бар өндірістік кәсіпорындарболып қалуда.

Қазақстанның барлық тепе-теңдігі бойынша өндірістің меншікті салмағы шамамен 70% құрайды, осыған байланысты өндірістік кәсіпорнын электрмен жабдықтау үлкен көз қараспен қарайды. Сондықтан электр күшін қабылдайтын құралдардың басты сұранысын қанағаттандыру үшін, еліміз бойынша энергия жүйесінен алынатын барлық электр энергиясын таратуға және тұтынуға арналғанжүйелер мынадай жағдаймен құралады.

Электрлік жүйесінің өзінен басталатын біріккен электр станциялар, электрлік және жылулық желісімен бірігіп істелетін өнеркәсіп электр энергиясымен жіберу және тарату. Елдердің бірдей энергия жүйесіне үлкен сұранысына, өнеркәсіптің даму жағдайымен өндірістік кәсіпорынның электр жабдықтау әдістеріне жаңалық ендіруге, үлкен масштабтар бойынша диспетчерлі істелетін өнеркәсіпті енгізуге

Электрлік желілердің негізгі міндеті тұтынушыларды электрмен қамтамасыздандыру. Бұл қорек көзінен электр энергиясының берілісі мен тұтынушылар арасында оларды тарату деген мағына береді.

Ауданның энергетикасының дамуы, энергия жүйелері арасындағы байланыстарды объектілер, соның ішінде кернеуі 110 кВ болатын электр желілерініі құрылысының кеңейтілуін талап етеді.

Электрлік желілердің негізгі міндеттерінен электрмен жабдықтаудың жеткілікті сенімділігін қамтамасыз ету керектігі байқалады. Тәжірибе жинақтаудан электрлік желілері элементтерінің барлығы дерлік кейде істен шығуы мүмкін. Желіні пайдаланудың тиісті сапасы кезінде климаттық жағдайдан істен шығуы мүмкін.

1 НЕГІЗГІ БӨЛІМ

1. 1 Қарастырылатын аудан сипаттамасы

Облыста электр энергиясын беру кернеулері 220, 110, 35, 10 және 0, 4 кВ болатын электрлік желілері бойынша жүзеге асырылады. 220 кВ желілерін пайдалану облысында ЗАО КЕООС және АҚ КРЭК айналысады. ЗАО КЕООС пайдалануда болатын ВЛ 220 кВ ұзақтылығы 1035 км құрайды. Пайдаланылатын АО КРЭК барлық кернеулердің электрберілісі желісі трассаларының ұзақтылығы 2014 жылдың 1 қаңтарында 12 632 км құрайды. Оның ішінде ауа ЛЭП келесідей кернеуде

  • 220 кВ - 220 км
  • 110 кВ - 938 км
  • 35 кВ - 3008 км
  • 6 и 10 кВ - 4947 км
  • 0, 38 кВ - 3306 км

Кабельді ЛЭП 6 и 10 кВ - 163 км

  • 0, 38 кВ - 50 км

АҚ КРЭК электр желілерінде 860, 2 МВА жиынтық қуаттылығымен 2206дана санында барлық кернеудің трансформаторлы Қосалқы станциятері пайдаланылады, соның ішінде:

  • 220 кВ кернеулі - 115 МВА жиынтық орнатылған қуатымен 4 бірлік; 110 кВкернеулі- 58, 8 МВАжиынтық орнатылған қуатымен 7 бірлік;
  • Н35/10(6) ) кВкернеулі - 352, 6 МВА жиынтық орнатылған қуатымен 104 бірлік;
  • 10(6) /0, 4 кВкернеулі - 333, 3МВА жиынтық орнатылған қуатымен 2087 бірлік;
  • 35/0, 4 кВкернеулі- 0, 52 МВА жиынтық орнатылған қуатымен 4 бірлік.

Қазіргі уақытта АҚ КРЭК 20 жыл бұрын пайдалануға берілген

электрберіліс желілерінің 38, 7 % және осы уақытта пайдалануға енген трансформаторлы Қосалқы станциятердің 52, 0 % пайдаланылады. Кернеулері 35 және 110 кВ болатын электрберіліс желілері негізінен темірбетон тіреулерінде құрылған (3571 км, немесе 90, 5%) және ағаш бағаналары тіреулерімен жасалған, ал қалған 262, 7 км металды тіреулерде орындалған.

1. 2 Ауданның географиялық сипаттамасы

Облыс Сырдария өзенінің төменгі ағысында Арал көліненшығысқа қарай орналасқан, негізінен Тұран ойпаты шекарасында (биіктігі 50-200 м) . Сырдарияның сол жағалауы - Жанадария және Қуандария құрғақ арнасымен кесіп өтетін Қызылқұм төмпешікті - тізбекті кеңкөлемді кеңістік; оң жағалауы бойынша қыраттар (Егізқара, 288 м), құм аймағы (Арысқұм және т. б. ), топырқты терең емес шұңқырлар кездеседі. Солтүстікте дөңді құм аумағы (Төменгі Барсук және Арал маңындағы Қарақұм) . Қызылорда облысы аралығында шеткі оңтүстік-шығысқа Қаратау жотасының солтүстік-батыс тарамдары жатады (биіктігі 1419 м дейін) . Климаты континентті, жылы, қысқа және аз қарлы қыс және ұзақ ыстық пен құрғақ жазбен құрғатылған. Солтүстік-батыста шілденің орташа температурасы 25, 9 °С, оңтүстік-шығыста

  1. °С, қаңтар сәйкесінше - 3, 5 °С және - 19, 8 °С. Арал теңізінің жағалауында солтүстік-батыста түнба мөлшері шамамен 100 мм (Қазақстанда төмен), Қаратау жотасының оңтүстік-шығысында 175 мм дейін. Қызылорда облысы шекарасына Арал теңізінің солтүстік-шығыс жартысы жатады. Жалғыз ірі өзен - кең балшықтанған атырау мен ағыстар мен жағалау көптігімен, қатты иректелген арнамен шамамен 1 мың км ұзындықта оңтүстік- шығыс облысының орталық бөлігі арқылы солтүстік-батысқа ағатын Сырдария. Өзен жағалауын су тасқынынан сақтау үшін бөгеттер құрылған; 1956 жылы Сырдария өзенінде Қызыл Орда бекінісі құрылды; 1958 жылы Жаңадария арнасы бойынша жайлауды суландыру және алаңды суару үшін өзендер суы жіберілген. Жазға қарай құрғайтын тұзды көлдер көп (Жақсы Қылыш, Қамыслыбас, Арыс және т. б. ) ; Купек және Терескен көлдерінде - емдеу балшықтары. Қызылорда облысы шекарасында солтүстік-шығысына Сарысу өзен сағасы кіреді.

Сурет 1. 1 - Қызылорда облысы

Аймақтың айтарлықтай бөлігі өсімдіктері жойылған құммен; жусанды бетегелі бекітілген топырақта; ал көктемде сораң өсімдік, ал қоңыр және сұртопырақты құмайт және сортаң жерде құбылмалы; құм арасында бәсеңдегенде таспашөптер, жүзгіндер, бидайық түрлері бар. Дөңесті құм ақ сексеуіл, жыңғыл, теріскен, биюргун, жусанмен бекітілген. Сырдария алқабында шөгінді шабындық, жиі тұздалған жер, тоғайлы орман және бұтақтармен шабындық өсімдікпен жабылған (тал, тораңғы және жиде), саға мен жағалауда -қамыстар өскен.

1. 3 Тұтынушылар мен қорек көзінің сипаттамасы

Қызылорда облысының аймағы тұрғындардың 226 мың км22004 жылдың 1 қаңтарына 603, 4 мың адам құрайды, соның ішінде: қалалық тұтұрғындар 367, 8 мың адам (61%), ауылдық - 235, 6 мың адам (39%) . Аудандар саны - 7, қала - 4, қала типті ауылдар - 12, ауыл аймақтары - 77, ауыл - 257. Қызылорда облысының 273 елді мекен ішінен 5еуі ғана дамуыдың жоғарғы потенциалына ие, 152 орташа потенциал, 111 -әлсіз және 5 ауыл қолайсыз экологиялық жағдайлар салдарынан дамудың потенциалына ие емес.

Қызылорда облысы Сырдария өзенінің төменгі ағысы бойынша және шөл аймағында орналасқан және Арал теңізінің солтүстік-шығыс жағалауының айтарлықтай бөлігін алып жатыр.

Аудан
2015ж
2017 ж
2020 ж
2025 ж
Аудан: Барлығы
2015ж: 194 379
2017 ж: 203 490
2020 ж: 216 700
2025 ж: 235 600
Аудан: Оның ішінде: қалалық мекен
2015ж: 177 590
2017 ж: 186 580
2020 ж: 199 610
2025 ж: 219 130
Аудан: ауылдық мекен
2015ж: 16 789
2017 ж: 16 910
2020 ж: 17 090
2025 ж: 16 470
Аудан: Арал ауданы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 69 116
2017 ж: 71 480
2020 ж: 74 915
2025 ж: 78 680
Аудан: Оның ішінде: қалалық мекен
2015ж: 42 981
2017 ж: 45 160
2020 ж: 48 310
2025 ж: 53 030
Аудан: ауылдық мекен
2015ж: 26 135
2017 ж: 26 320
2020 ж: 26 605
2025 ж: 25 650
Аудан: Жалағаш ауданы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 40 284
2017 ж: 41 110
2020 ж: 42 540
2025 ж: 43 190
Аудан: Оның ішінде: қалалық мекен
2015ж: 14 446
2017 ж: 15 180
2020 ж: 16 240
2025 ж: 17 820
Аудан: ауылдық мекен
2015ж: 25 838
2017 ж: 25 930
2020 ж: 26 300
2025 ж: 25 360
Аудан: Жаңа қорған ауданы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 69 205
2017 ж: 70 660
2020 ж: 72 790
2025 ж: 73 490
Аудан: Оның ішінде: қалалық мекен
2015ж: 22 087
2017 ж: 23 205
2020 ж: 24 825
2025 ж: 27 250
Аудан: ауылдық мекен
2015ж: 47 118
2017 ж: 47 460
2020 ж: 47 965
2025 ж: 46 240
Аудан: Қазалы ауданы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 70 360
2017 ж: 72 640
2020 ж: 75 975
2025 ж: 79 400
Аудан: Оның ішінде: қалалық мекен
2015ж: 41 000
2017 ж: 43 070
2020 ж: 46 085
2025 ж: 50 590
Аудан: ауылдық мекен
2015ж: 29 360
2017 ж: 29 570
2020 ж: 29 890
2025 ж: 28 810
Аудан: Қармақшы ауданы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 46 242
2017 ж: 47 670
2020 ж: 49 750
2025 ж: 51 750
Аудан: Оның ішінде: қалалық мекен
2015ж: 25 193
2017 ж: 26 470
2020 ж: 28 320
2025 ж: 31 090
Аудан: ауылдық мекен
2015ж: 21 049
2017 ж: 21 200
2020 ж: 21 430
2025 ж: 20 660
Аудан: Сырдария ауданы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 38 975
2017 ж: 39 640
2020 ж: 40 620
2025 ж: 40 490
Аудан: Оның ішінде: қалалық мекен
2015ж: 8894
2017 ж: 9340
2020 ж: 10 000
2025 ж: 10 970
Аудан: ауылдық мекен
2015ж: 30 081
2017 ж: 30 300
2020 ж: 30 620
2025 ж: 29 520
Аудан: Шиелі ауданы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 75 248
2017 ж: 77 020
2020 ж: 79 610
2025 ж: 81 000
Аудан: Оның ішінде: қалалық мекен
2015ж: 28 328
2017 ж: 29 760
2020 ж: 31 840
2025 ж: 34 955
Аудан: ауылдық мекен
2015ж: 46 920
2017 ж: 47 260
2020 ж: 47 770
2025 ж: 46 045
Аудан: Қызылорда облысы
2015ж:
2017 ж:
2020 ж:
2025 ж:
Аудан: Барлығы
2015ж: 603 809
2017 ж: 623 710
2020 ж: 652 900
2025 ж: 683 600
Аудан: Оның ішінде: қалалық мекен
2015ж: 360 519
2017 ж: 378 760
2020 ж: 405 230
2025 ж: 444 845
Аудан: ауылдық мекен
2015ж: 243 290
2017 ж: 244 950
2020 ж: 247 670
2025 ж: 238 755

Кесте 1. 1- Аудандар тізімі

2014 жылдың 1 қаңтарына қызылорда облысында тіркелді:

а) 217 ауылшаруашылық кәсіпорындары, оның ішінде

мемлекеттік шаруашылығы 2

серіктестіктер 173

акционерлі қоғам 26

өндірістік ұжым 16;

б) 728 арнайы крестьян шаруашылығы, оның ішінде

егіншілік 570

мал шаруашылығы 139

егін-мал шаруашылығы 19

в) үй шаруашылығы.

АҚ КРЭК негізінен электр энергиясын КЕООС желісі арқылы сатып алады, және электр энергиясының бөлігі Қызылорда ЖЭО-6 жасалады. Ауыл шаруашылығының күтілетін перспективті сұрауын электрэнергиясына бағалау үшін 2015 жылға дейінгі кезеңде Қазақстан Республикасының өнімділік күшті орналастыр мен дамыту сұлбасы материалдарында көрсетілген ауыл шаруашылықты дамытудың болжау көрсеткіштері мен статистика бойынша облыстық басқарманың есептік мәліметтері пайдаланылған.

Ауыл тұтынушылары құрамына жатады:

  • ауылдық аймақта тұратын халықты қамтитын коммуналды-тұрмыстық сектор;
  • ауыл шаруашылығының өндірісітік секторы (шаруашылық объектілері) ;
  • ауыл аймағында орналасқан ауылшаруашылығы өнімін қайта өңдеу бойынша өзге ұсақ кәсіпорындар;
  • коммуналды-тұрмыстық сектор электрді тұтыну сипаты бойынша тұрмыстық (үй іші және үй жанында электрді тұтыну) және қоғамдық- коммуналды тұтынушылар (әлеуметтік сала, инфрақұрылым) деп бөлінеді.

Жылдық электрмен тұтынуды болжау үшін нормативті әдіс (тура есеп) қолданылды. Осы әдіс бойынша қарастырылды:

  • ауыл халқының саны, мал басы мен құстар туралы сенімді сандық ақпарат;
  • ауыл шаруашылығы технологиялық үрдістеріне электр энергиясы шығынының бекітілген нормасы;
  • электр энергиясын тұрмыстық пайдаланудың алдын ала деңгейі, сонымен қатар мәдени-тұрмыстық және қоғамдық қызмет ету саласында оны пайдаланудың көлемі.

Нормативті әдіс негізделген:

  • Коммуналды-тұрмыстық қажеттіліктер - электртұрмыстық приборларының дәстүрлі жинағымен ауыл халқын қамтумен пәтеріші қажеттіліктерге арналған (тұрғын үй, бір ауыл тұрғыны үшін) электр энергиясы шығынының орташа нормасы, сонымен қатар коммуналды- тұрмыстық қызмет ету саласында электр энергиясы шығынының орташа нормасында;

- Өндірістік қажеттіліктерге - ауыл шаруашылық өндірістік үрдістері мен үлгілік жобалардың технологиялық карталары негізінде жасалған электрэнергияның жалпыөндірістік шығынының орташа меншікті нормасында (мал және құс басы, өнім бірлігіне) .

Өндірістік үрдістерге электрмен тұтынудың негізгі саласы (60%) мал шаруашылығы болып табылады. Ауылдық жерлерде қайта өңделетін кәсіпорындардың өндірістік қажеттіліктерге электрэнергияны тұтыну ауыл шаруашылығы өндірістік қажеттіліктерге жалпы тұтынудан 25% құрады. Қызылорда облысында электрэнергияны тұтынудың жалпы шы ғыны, сонымен қатар қорек көзінің 10 кВ центрі шиналарында максималды жүктеменің өсуі 1. 2 кестеде келтірілген.

Кесте1. 2 -Электр энергия шығындары

Электр энергия шығындары
Электр энегияның тұтынылуы, млн. кВт-сағ
Максималды жүктеме, мың. кВт

2015

ж

2017

ж

2020

ж

2015

ж

2017

ж

2020

ж

Электр энергия шығындары: Жалпы шығын
Электр энегияның тұтынылуы, млн. кВт-сағ: 782
Максималды жүктеме, мың. кВт: 1250
1440
Электр энергия шығындары: Пайдалы жіберілім
Электр энегияның тұтынылуы, млн. кВт-сағ: 679
Максималды жүктеме, мың. кВт: 1137
1335
147
280
320
Электр энергия шығындары: Оның ішінде:
Электр энегияның тұтынылуы, млн. кВт-сағ:
Электр энергия шығындары: өндірістік
Электр энегияның тұтынылуы, млн. кВт-сағ: 530
Максималды жүктеме, мың. кВт: 768
910
115
165
200
Электр энергия шығындары: ауыл тұтынушылары
Электр энегияның тұтынылуы, млн. кВт-сағ: 11
Максималды жүктеме, мың. кВт: 190
220
11
65
70
Электр энергия шығындары: көлік және байланыс
Электр энегияның тұтынылуы, млн. кВт-сағ: 45
Максималды жүктеме, мың. кВт: 64
71
7
10
12
Электр энергия шығындары: Қалалық түрдегі ауылдар мен қалалардағы коммуналды- тұрмыстық қажеттіліктер
Электр энегияның тұтынылуы, млн. кВт-сағ: 93
Максималды жүктеме, мың. кВт: 115
134
14
18
20
Электр энергия шығындары: Техникалық шығындар (нормативті)
Электр энегияның тұтынылуы, млн. кВт-сағ: 57
Максималды жүктеме, мың. кВт:
-
Электр энергия шығындары: Коммерциялық шығындар
Электр энегияның тұтынылуы, млн. кВт-сағ: 46
Максималды жүктеме, мың. кВт:
-
-
-
-

Кесте мәліметтері бойынша, 2015 жылы электрэнергияның жіберілмейтін шығыны «коммерциялық жоғалымдар» деп аталатыны көрініп тұр. Электр энергиясы шығынын есептегенде және оны төлеуде тәртіп жүргізу керек.

Болашақта ауыл тұтынушыларыны электр энергиясын пайдалану Қызылорда облысы бойынша жалпы тұтынудан 15% құрайды.

1. 4 Жаңа ӘЖ және қосалқы бекет ғимараттар қажеттілігін негіздеу

Кернеуі 110 кВ болатын электр желілерінің дамытудың негізгі техникалық бағыттары және «2015 жылға дейін перспективамен 2010 жылға дейінгі кезеңде Қазақстан Республикасының Бірлік энергетикалық жүйесінің

даму Бағдарламасына» сәйкес төменде қабылданған, 2003 жылы ҚР арнайыландырылған энергетикалық институттармен орындалған:

  1. электр желілерін ары қарай дамытуды 110 кВ кернеулі желілерді ары қарай дамытуға жағдай жасайтын және электр энергиясы трансформациясының санын азайтатын 110, 10, 0, 38 кВ кернеулі жүйелерді пайдалану арқылы 220, 110, 35, 10, 0, 38 кВ кернеулі құрылған жүйелерде жүргізуге болады.
  2. 10кВ желілері әрекетінің радиусын қысқарту мақсатында 35 және 110 кВ Қосалқы станцияі санының өсуі.
  3. 35 және 110 кВ желілерінің құрылуы қорек көзінен кез келген тұтынушы үшін артық электрмен жабдықтауды қамтамасыз ету мүмкіндігі болатындай жасалды. Бұл шарт 35 және 110 кВ желілерінің негізі бір Қосалқы станция шиналарының түрлі секциялары немесе түрлі торапты Қосалқы станциятерінен артық қоректенудің автоматты енгізілуімен 35 және 110 кВ біртізбекті магистралды өзара сақталған желілерді құрайды.
  4. Қосалқы станциятерді техникалық құралдандыру және қайта құру, кеңейті, құрылысы кезінде пайдалану жүктемемен кернеуді автоматты реттеу құрылғысымыен трансформаторлыр, сонымен қатар осындай трансформаторлармен 35 және 110 кВ жоғары кернеулі Қосалқы станциятерді қамтамасыз ету.
  5. автоматтандыру, телесигнализация, телебасқару құралдарымен электр желілерін жабдықтау
  6. жөнсіз деп табылған техникалық немесе экономикалық шарты бойынша пайдалану, электр желілері объектілерін уақытылы ауыстыру.
  7. автоматты секцияландырылған ажыратқыштар және пункттермен АВР зақымданудың орнын фиксациялау және аварияға қарсы автоматика құрылғыларымен 10, 35, 110 кВ кернеулі желілерді жабдықтау.
  8. құнарлы жерлер және ауыр метеожағдайлармен аудандарда жауапты тұтынушыларды қоректендіру үшін кабельді желілерді пайдалану.
  9. жауапты электрқабылдағыштарды сақтау қорегінің автономды көзін пайдалану
  10. Электр энергияның жаңартылатын көздерін пайдалану.

Схеманы орындау кезінде келесідей қабылданған кернеудің жіберілетін ауытқуларына сәйкес электр қондырғылары құрылғылары Ережесіне сәйкес электр энергиясы сапасына қойылатын талаптар саналады:

Қалыпты режимде электрқабылдағыш қысқышында - ±5 %, авариядан кейінгі режимде қалыпты режим кернеуіне қатысыбойынша 5% кернеу төмендеді.

2 ТЕХНОЛОГИЯЛЫҚ БӨЛІМ

2. 1 Желінің перспективті сызбасын талдау

Тұтынушыларды электрмен жабдықтауды қамту үшін жаңа, жобаланған «Оңтүстік» Қосалкыі станцияі шығатын қорек көзі әрекет етуі керек. Бұл Қосалқы станцияті жасап тұрған желіге тиімді жағдайда қосу керек, осы жобаның тиімділігі мен қажеттілігін негіздеу керек және негізгі экономикалық көрсеткіштерді есептеу керек.

Бастапқы мәліметтер: желінің параметрлері мен конфигурациясы (қуаты, Қосалқы станция сызбасы, желі өткізгіштерінің қимасы және кернеу), жаңа пункттердің географиялық орналасуы, электр энергиясын тұтынушылар туралы мәліметтер, сонымен қатар қорек көзі туралы мәліметтер (түрлі режимде шиналарда кернеу, түрі, генератор қуатының коэффициенті) . Осыдан шыға келе, электрлендірілген ауданды, жаңа тұтынушыларды және қорек көзін сипаттау керек, өзіндік құны мен осы жобаның мақсатын анықтау қажет.

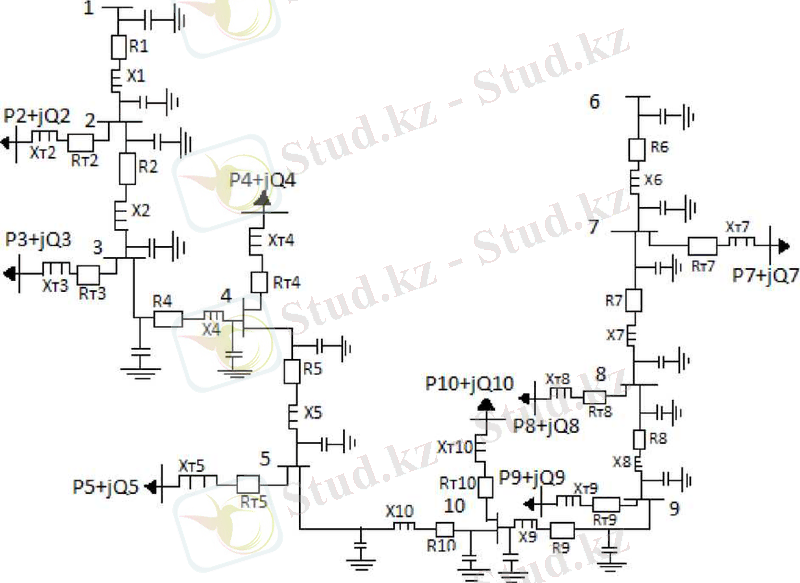

Сурет 2. 1 - Ауданның 110 кВ желісін ауыстыру сызбасы

Жаңа қосалқы станцияті жобалау кезінде жоғарыда көрсетілген шығындардың нормасынан асатын шығындарды айтарлықтай азайтуға және осы жүйенің әлсіз жерлерін көрсетуге мүмкіндік беретін 110 кВ қоректену желісінің жұмыс режимі қарастырылады.

2. 2 Аймақта қосалқы станциялардың есептеу жүктемелерін анықтау

Қарастырылып отырған ауданның жүктемелерінің өсуі және жүйе дамуы кезінде жүктемелерді білуі қажет. Қосалқы станциялардың жүктемелерін 2. 1 кестеге енгіземіз.

Кесте2. 1-Түйіндер нөмірі

Түйіндер нөмірі
Атауы
Есептік жүктеме
Р, МВт
0, МВар
Түйіндер нөмірі: 2
Атауы: Октябрь
Есептік жүктеме: 2, 1
1, 1
Түйіндер нөмірі: 3
Атауы: III - Интернационал
Есептік жүктеме: 2, 2
1, 5
Түйіндер нөмірі: 4
Атауы: Аккум
Есептік жүктеме: 3
1, 8
Түйіндер нөмірі: 5
Атауы: Болат
Есептік жүктеме: 1, 8
0, 8
Түйіндер нөмірі: 7
Атауы: Қара өзек
Есептік жүктеме: 4, 2
1, 5
Түйіндер нөмірі: 8
Атауы: Бидай көл
Есептік жүктеме: 3
1, 8
Түйіндер нөмірі: 9
Атауы: Терең өзек
Есептік жүктеме: 2, 3
1, 8
Түйіндер нөмірі: 10
Атауы: Батыр
Есептік жүктеме: 2, 1
1, 1

Қосалқы станциятерді жобалау аудан бойынша және бөлек бөлек энергия торабы бойынша қуат балансын қамтамасыз етудің мүмкіндігін тексеру керек. Қуат балансы электр энергияның жеткілікті мөлшерінде тұтынушыларды қамтамасыз ету үшін қажет. Қорек көзінің қуаты тұтынушылар жүктемесінің белсенді жиынтық қуатын жабуы керек. Қорек көзі қуатты энергия жүйенің шиналары болып табылады және осндықтан да белсенді қуат балансы тұтынушылар жұмысының барлық режимінде бақыланады. Дипломдық жоба тапсырмасында жүктеме торабында белсенді максималды қуатының мэні келтіріледі, соsφ немесе tgφ максималдыжүктеме режимі үшін, максималды Р т және максимум пайдаланатын уақыт Т т . Осы мәліметтерді пайдалана отырып, максималды жүктемелеррежимдеріне арналған сәйкес тораптарда реактивті және толық қуатын табу керек.

Төменгі кернеудегі шиналарында қолданатын реактивті қуат :

(2. 1)

мұндағы, Р - жүктеменің активті қуаты, МВт;

Сәйкесінше әрбір түйін үшін төменгі кернеудегі шиналардың реактивті қуаттарын есептейміз. Тораптардағы төменгі кернеулі шиналардағы қуаттың орташа коэффициенті cosφ = 0, 93, тең, ол tgφ = 0, 4 сәйкес. Барлық тораптардағы қамтамасыз ететін құралдардың қондырғысын алдын ала қарастыру керек. Олардың қуатын мына формула арқылы анықтаймыз:

(2. 2)

мұндағы, Р - максимал режидегі жүктеме қуаты, МВт; м

tgφ сәйкесінше жүктемеге берілген қуат коэффициенті,

Әрбір түйін үшін қамтамасыз етілетін қондырғылардың қуатын сәйкесінше есептейміз. Тораптардағы төменгі кернеулі шиналардың реактивті қуаты:

(2. 3)

мұндағы,

Q рl - і-нші жүктемедегі реактивті қуат, Мвар ;

Q kуl - қамтамасыз етілетін қондырғылардың реактивті қуаты, Мвар.

Төменгі кернеулі шиналардың реактивті қуатын әрбір түйін үшін сәйкесінше есептейміз.

Тораптардағы толық қуат:

(2. 4)

Әрбір түйін үшін толық қуатты сәйкесінше есептейміз.

2. 3 Өткізгіштер қимасын таңдау

Өткізгіштер қимасын таңдау критерийі келтірілген шығындардың минимумы болып табылады. Жаппай құрылыс желісін жобалау практикасында өткізгіштер қимасын таңдау техника экономикалық есептеулерге салғастырмалы емес, қалыпты жалпыланған көрсеткіштер бойынша жүргізіледі. Қазіргі уақытта 35-750 кВ ауа желілерін жобалау кезінде осындай көрсеткіштер ретінде ВЛ конструкциясын сәйкестендірумен анықталған түрлі кернеулер ВЛ үшін өткізгіштің әр маркасының экономикалық токты интервалдары қолданылады. Өткізгіштің таңдалған қимасы қыздыру арқылы жіберілген ток жүктемесі бойынша тексерілуі керек:

І р ≥І доп (2. 5)

мұндағы, І р - есептелуші ток;

І доп - ұзақ жіберілген ток

(2. 6)

Желі аумағындағы токтың анықталуы:

мұндағы, 8 - Аккум - Болат аумағындағы қуат;

И n - номиналды кернеу;

Шыққан өлшемдерді (2. 6) қоямыз:

Алынған мәліметтерді 2. 2 кестеге енгіземіз:

Кесте2. 2 - Таңдалған сымның есептік мәліметтері

Сымның

маркасы

Үзындығы, 1, км
Есептік ток, І р , кА

Активті

меншікті

кедергі,

Го,

Ом/км

Реактивті

меншікті

кедергі,

х 0 , Ом/км

Активті

өткізгіштік,

Ь0, 10 -4 ,

см/км

Рұқсат

етілген

ток,

Ідоп, А

Сымныңмаркасы:

АС-

120/19

Үзындығы,1,км: 22
Есептік ток,Ір,кА: 0, 011
Активтіменшіктікедергі,Го,Ом/км: 0, 249
Реактивтіменшіктікедергі,х0, Ом/км: 0, 427
Активтіөткізгіштік,Ь0, 10-4,см/км: 0, 027
Рұқсатетілгенток,Ідоп,А: 390

2. 4 Трансформатор қуаты мен санын таңдау

Электр бекеттерінде және Қосалқы станциятерде құрылғанкүш трансформаторлары бір кернеуден екіншісіне электр энергияның түрленуіне арналған. Үшфазалы трансформаторлар кеңінен қолданылған, себебі ондағы шығындар 12-15% төмен, ал осындай жиынтық қуаттағы үш тобына қарағанда белсенді материалдар шығыны мен құны 20-25% аз. Трансформатор қуаты келесі формула бойынша таңдалады:

(2. 7)

мұндағы, S нагр - типотрансформатордың типтік қуаты.

Трансформаторлар мен автотрансформаторлар жүктемемен кернеудің құрылған реттелуімен қабылданады.

8т = 2, 52/1, 4 = 1, 8 МВА

ТМН/-6300/110 жүктемесін арттыруға перспективті трансформатор таңдаймыз S ном = 6, 3МВА.

Қосалқы станциятердің басқа да трансформаторларын есептеу жоғарыда келтірілгендерге ұқсас орындалады.

Алынған мәліметтерді 2. 3 кестеге енгіземіз:

Кесте 2. 3- Трансформатордың паспорттық берілімдері

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Химиялық өндірістерді және қондырғыларды жобалаудың негізгі сатылары
Ақбақай алтын кенорнын жерасты игеру жобасы
Электротехниканың теориялық негіздері
Сырдария суының химиялық құрамын қалыптастырушы табиғи факторлар
Өтімділік
Геометриялық есептерді алгебралық, тригонометриялық теңдеулер құру арқылы шығару әдістері
Ақмола өңірінің географиялық атауларының қалыптасуындағы геоэкологиялық құрастырушылар ( Зеренді және Атбасар аудандарының мысалында )
Механикалық қозғалыс
Жер астындағы су деңгейін жасанды төмендету жұмыстары
Мектеп жасына дейінгі балаларды қарапайым математикамен таныстыру
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
