Кіріспе

Электрмен қамтамасыздандыру жүйесі болып кибернетикалық түрден күрделі
өндірістік объектілер және олардың біріккен өндірісті процестерге
қатынасатын барлық элементтерді айтады,спецификалық негізгі ерекшеліктері
болып жылдамдық құбылысы және бұзылудың авариялық сипаттамасы болып
саналады. Сондықтан сенімді және экономикалық функциялардың электрмен
қамтамасыздандыру жүйесі тек оларды автоматты басқаруда ғана мүмкін.Бұл
мақсатта кешенді автоматты қондырғылар қолданылады,соның ішінде релелік
қорғаныс және автоматика жатады.Электроэнергиясың тұтынушының көтерілуі
және қиындатылған электрмен қамтамасыздандыру жүйесі бұл қондырғылардың
үнемі жаңарып тұруын талап етеді.
Қазіргі таңда көптеген тұтынушылар электр энергиясын электростанцияның
энергетикалық жүйесінен алады.
Барлық пайдалы тұтынылған электроэнергиясын негізгі үлесі
өнеркәсіптерге 59-62% тиеді. 15-20% астам электроэнергиясы қаланың
коммунальды-тұрмыстық қажеттілігіне жұмсалады. Ал 16% жуығы
агроөнеркәсіптік кешеннің қажеттілігін қамтамасыз етеді.
Өнеркәсіптік мекемелердің, көбіне, өзінің аймағында электростанциялары
болады. Кейбір өнеркәсіптік мекемелер тек өзінің электростанциясынан ғана
қоректенеді.
Сол себепті бұл өнеркәсіптік электрмен қамтамасыздандыру жүйесін
шешудің үш жолы қарастырылады.
Бірінші шешім-өнеркәсіптік мекемелерді тек энергожүйелі
электростанциялармен қоректендіру керек. Бұл үлкен өнеркәсіптік байланыстар
мен қалаларды,олардың, көбіне, біруақытты және үлкен административтік
немесе дамыған өнеркәсіптің орталықталынған жүйесін шешу сипаттамасы болып
табылады. Бұл жағдайларда сәтті үйлесімдер болып өнеркәсіптік электрмен
қамтамасыздандыру және біруақыттағы қуаттыжылуэнергоорталық немесе қуатты
жылулық байланыстың энергожүйесін жылумен қамтамасыздандыру кіреді.
Екінші шешім-өнеркәсіпті мекемелерді энергожүйемен және біруақытта
өзінің жеке электростанцияларымен қоректендіру керек. Бұл жағдайда жылулық
энергия өзінің ЖЭО өнеркәсібімен немесе қазандықтарымен жүреді.
Өнеркәсіптік мекемелердің өзінің жеке электростанциясының бөлшекті
қоректенуі тұтынушылардың электрмен қамтамасыз етуіне үлкен сенімділігін
көрсетеді, ал бұл тұтынушылар өз кезегінде қоректендіруде үзіліске жол
бермейді немесе ЖЭО өнеркәсіптік мекемелердің экономикалық жүйелі жұмыс
режимін қамтамасыз етеді. Соңғысы үлкен өнеркәсіптік мекемелерден орын
алады. Жеке электростанциялардың пайда болуы, тек жылу энергиясын тұтынумен
түсіндірілмейді. Бірқатар өнеркәсіптік мекемелер өнеркәсіптік және ауыз
суымен жабдықталуымен қажет етіледі, яғни сумен тек өнеркәсіптік
мекемелердің технологиялық процесстері ғана емес, сонымен қатар,
өнеркәсіпке жақын орналасқан ауылдар немесе қалалар сумен қамтылуы тиіс.
Үшінші шешім-өнеркәсіптік мекемелердің тек өзінің өндірістік-қалалық
мәні бар жеке электростанцияларынан қоректену.
Мұндай шешім, егер өнеркәсіптік мекемелердің құрылысы жырақтағы және
қолжетімсіз аймақтарда салынғанда туындайды. Бұл жағдайда өнеркәсіптік
мекеме электроэнергия қаласы немесе өнеркәсіптік мекемесін қамтамасыз
ететін жылуэлектроорталық ретінде құрылады.
Республикадағы өнеркәсіптің дамуы осы үш шешімнің біріккен жүйелі
шешімінің дамуына алып келеді. Бұл жағдайда өнеркәсіптік электрмен қамту
толыққанды кешенді құрайды, өзіне тазарту құрылысын кірістіреді. Қоршаған
ортаны қорғауды қамтамасыз ететін режим құрылады.
Жоғарыда көрсетілген шешімдерге сәйкес электроэнергиямен жанармайды
рациональды пайдалануы туралы тапсырма тұрды, ал бұлардың қоры біздің
ғаламшарымызда бейберекет таралмайды. Қазіргі таңда маңызды мәселе болып
өнеркәсіптік емес электроэнергиямен жанармай шығынымен күресу туралы сұрақ
туындайды.
Өкінішен орай, кернеудің ұзақ уақыт шегерілуі, өнеркәсіптік
мекемелердің өнімдерін шығаруға кедергі жасайды, бұл ГОСТ норм-ға сәйкес
қойылған кернеудің ауытқуында да өзгеруге әкелетінін көбі біле бермейді.
Кернеудің төмендеуі 15-20% және одан да көп болса, өнеркәсіптік өндірістік
мекемелер котастрофияға ұшырайды және кейбір уақыт аралығында мекеме
сапасыз өнім шығарады. Кернеудің ауытқуынан туындайтын шығынды мекемелер
ауыр көтереді. Электроэнергиясының тұтыну шамадан тыс көтерілсе, өндірістік
және қалалық электрмен қамтамасыз етудегі тарату желілеріндегі кернеуді
көбейту қажет. Ал ол тұтынушыларға электроэнергиясын рациональды жеткізумен
есептелінеді. Бырақ кернеудің ауытқуы сақталынады немесе қабылданған
шешімге аз бағынады және электроэнергиясын тұтынудың көбеюімен байланысады.
Бұл шешімдерді шешу үшін жобалық және эксплуатациондық мекемелер
келесідей құралдарды қолданады. Бірінші-тарамдалынған фазалар, әсіресе
кабельді желілерде (параллель желілер құрылысында), сонымен қатар
трансформаторларда тарату жүйелеріндегі желілердің қимасының өсуіне
әкеледі. Соңғы құрал кабельді заводтарды ұлғайтуды талап етуіне байланысты
болады. Екінші-қондырғыны қою, өндірістік аймақтардағы қоректенетін торапты
трансформаторлардың кернеуін реттеуі керек. (кернеу шығынын жабу үшін)

1 Негізгі бөлім

1.1 Уральская қосалқы станциясы туралы мәліметтер

Уральская қосалқы станциясы 22011010 ӘЖ- 220 кВ болатын
Правобережная байланысты транзиттік электроэнергиясымен тұтынушыларды
электрмен қамтамасыз ету үшін қызмет етеді. Уральская қосалқы станция
22011010 сенімділік категориясының бірінші тұтынушысы болып келеді.
Уральская қосалқы станция қоректі ПС 22011010 кВ-ты ПС Степная
жағынан алады, ол БАЭС-ке байланысты ВЛ 220 кВ Степная-Уральская-1,
Степная-Уральская-2 болады.
Ұзақтығы ВЛ Степная – Уральская-1 23 км , Степная- Уральская-2 -
26 км.

1.2 Есептік жүктеме

Курстық жұмысты орындау үшін 2014 жылғы қысқы және жазғы маусымдағы
тәуліктік графикті қарастырамыз. Берілген мәліметтер АҚ KEGOC Ақтөбе
филиалынан алынған. Берілген қосалқы станцияның диспетчерлік қызмет
орталығының мәліметтері бойынша амперметрлер арқылы электроэнергияның
тұтыну қуатын анықтаймыз. Көрсетілген 1 және 2 кестелері бойынша жазғы
және қысқы маусымдағы тәуліктік графикті құрамыз. Сурет 1.1;1.2.

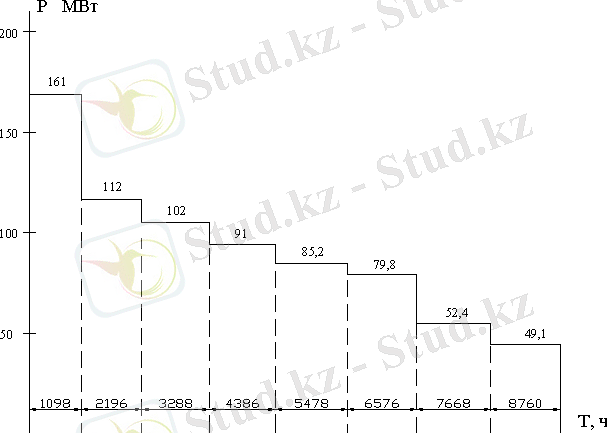

Алынған мөлшерлі жүктеменің тәуліктік графигінің жүктемелі ұзаруының
жылдық графигін құрамыз.
Энергия тұтынудың ұзақтығын Т,сағ, келесі формуладан аламыз:
Тi=t*tpқыс Тi=t*tжаз
(1.1)
мұндағы Т-тәуліктік өсу графигіне сәйкес келетін уақыт; tқыс –
1жылдағы қыс тәуліктерінің саны, tpқыс=183 тәулік; tжаз - 1жылдағы жаз
тәуліктерінің саны, tжаз= 182 тәулік.
Кесте-1.1 ПС 22011010 Уральская қысқы маусымдағы
электроэнергияны тұтынуы туралы мәлімет
Тұтынушылар кВ Әрсағатта тұтынылған қуаттын м әліметі, МВт

Орталық -2 110 12,6

Көшім 110 11,5 10,2
110 Переметное 16 42,3
УТЭЦ –1 20 25,6
Орталық 25 20,4
Пойма-3 35 32,1
Л-103 – 25 13
Л-КС-3 – 10 21,3
Көшім- 10 38,4
Ү.Шаган 10 30,0
Таганас 6,3 53

Берілген электр энергиясының қабылдағышының қуаты АҚ KEGOG-тын 12
желтоқсан 2007 жылы алынган қорытындысы..
Енді электрлік жүктеменің шарттық орталығын анықтаймыз. Ол электрмен
қамтамасыз етудегі объектінің ең оптимальды орналасу аймағын таңдауға
көмектеседі. Электрлік жүктеменің барлық қабылдағыш аймағын тегіс
орналасқанын анықтау үшін есеп құрастырғанда қажет, сол кезде электрлік
жүктеме орталығы берілген ауырлық мөлшерінің жүйесімен сәйкес келеді.
Активті және реактивті жүктеменің орталық координатасының шартына
сәйкес [1], келесідей жалпылама формуламен анықталады:

;
(2.3)
.
(2.4)

Электрлік жүктеменің активті және реактивті шартты орталықтарын
анықтаймыз:

;

.
Реактивті жүктеменің шартты орталығын есептеу міндетті түрде
өткізіледі. Сонда реактивті жүктеменің шартты орталығы координата
нүктелерінде х0,р. ( 30 и у0,р. ( 26 болады. Картограммада көрсетілген
электрлік жүктеменің есебе орнықты нүктеде көрсетіледі. Шыңдығында
қабылдағыштар жүктемемен жұмыс істейді, ол уақыт өткен сайын өзгереді. Сол
себепті электрлік жүктеме орталығын ауқымды жоспардағы орнықты нүкте
секілді айтуға болмайды. Шын мәнінде электрлік жүктеменің таралу аймағының
орталығын, мүмкіндігінше электрмен қамтамасыз ету объектісі ретінде айтуға
болады.

2. Электр желі сымдарының қимасың тандау

Ауа желісі электр энергиясының сымдарын ашық ауада тасымалдау және
реттеу үшін арналған.Сымдар изоляторлармен және арматуралардың көмегі
арқылы сүйеуге немесе ғимараттың және құрылыстың кронштейндеріне
бекітіледі.Сымдар қимасын таңдау кезінде техникалық және экономикалық
факторларын ескереген жөн:
- жұмыс денесімен бөлінген жылуды ұзақ уақыт жылыту;
- қысқа тұйықталу тогынан бөлінген жылуды аз уақытта жылыту;
- нормальды және авариялық режим тогының өту кезіндегі ауа желісіндегі
сымдардағы кернеудің төмендеуі;
- механикалық төзімділік — механикалық жүктемеге төзімділігі (өз
салмағы,жел,көктайғақ);
- коронировалау — кернеудің көлеміне байланысты,сымдарының қимасына
және қоршаған ортаға қатысты фактор.
Уральская қосалқы станциясында негізінен екішыңжырлы желілер
қолданылады.Бұл индуктивті кедергі желісін төмендетуге жасалған.Индуктивті
кедергі желісінің төмендеуі электр энергиясын тасымалдау қуаты шығынының
азаюына әкеледі,ал бұл экономикалық сипаттаманы жақсартады.Тікелей найзағай
соққысынан электртасымалдау желісін сақтау үшін найзағайдан сақтайтын арқан
қимасын 70мм² 220кВ желі үшін және 50мм² 110кВ үшін қолданылады.

3. Ток қимасын таңдау

Электрмен тасымалдау желісіндегі сымдардың қимасын таңдау,токтың
экономикалық тығыздығынан өтеді.Сонда сәкесінше[5] :

,
(2.5)

Экономикалық токтың тығыздығы сәйкес jэк,алюминий сымдары 1,0
Амм2 тең.

Кесте 2.2 - Сәйкесінше желілердегі қолданылатын сымдар маркалары
Тұтынушы Сымдар типтері Қима мм2
Уральская АСО 240
Переметное АС 120
Көшім АС 120
Ү.Шаган АС 120
Таганас АС 120
УТЭЦ АС 120
УТЭЦ –1 АС 120
Орталық-2 АС 120
Пойма-3 АС – 120 120
Орталық-1 АС – 120 120
Л-КС-3 АС – 120 120

Нақты таңдау жасау үшін кернеу жіберетін шығынды сым арқылы тексеру
керек:
,
(2.6)
мұндағы - активты қуат, кВт; - реактивты қуат,кВ(Ар; -
желінің активті кедергісі,Ом; -желінің индуктивті кедергісі,Ом; l –
желі үзындығы,км; U – жүйе кернеуі,кВ.
Уральская қосалқы станциясынан шығатын,ауа желісі қолданылған сымдардың
дұрыстығын таңдауды тексеру керек.Келісетін және келіспейтін ауа желісінде
қолданылатын маркалар 3.1.кестесінде көрсетілген.

Соған сәйкес (2.6),формуладағы желі кернеу шығыны Уральская мұндағы
кернеу 220 кВ тең:

В.
Енді желідегі кернеу жіберетін шығынды аңықтаймыз.Желіде жіберілетін
кернеу шығыны 5% ғана.Сонда:

В.

Бұл есептен көрін отырғанымыздай желідегі кернеу шығынының жіберетін
көлемі (U ( (Uдоп аз болады,сол себепті берілген сым жарамды болып
келеді.Басқа жіберілген есеп міндетті түрде жүргізіліп отырады.Есептің
қорытындысын 3.2. кестеде көрсетілген

Кесте 2.3-Ауа желісіндегі кернеу шығыны
Тұтынушы
Уральская 11000 940
Переметное 5500 480
Көшім 5500 480
Ү.Чаган 5500 480
Таганас 5500 480
УТЭЦ 5500 600
УТЭЦ –1 5500 600
Орталық-2 5500 600
Пойма-3 5500 600
Орталық-1 5500 380
Л-КС-3 5500 380

Енді 110 кВ-тағы кернеу желісіндегі жіберілетін шығынды аңықтаймыз.Бұл
жағдайда 5%-дан кем кернеу шығыны жіберіледі.
В;
В.

4. Сымдардың қимасын механикалық мықтылыққа таңдауын тексеру

Механикалық мықтылықтың шартына сәйкес электротасымалдау желісіндегі
кернеу 1000В аса болса,көпөткізгішті сымдар қолданылады:

.
(2.7)

Бірақ шарт бойынша тексеріс электрмен қамтамасыз ету желісінің кернеуі
1000В жоғары болса жүргізілмейді,себебі көп жағдайлард Fмин.мех. басқа
талап етілетін қима шартынан аз болады.Электрмен қамтамасыз ету сымдарының
желілері қолданысқа жіберіледі,бұл көзқарас экономикалық қуат мөлшерінің
жіберетін шығыны мен корону электроэнергиясы,сымдардың жоғарындағы
электрлік өрістік максимльды шектеу кернеулігі болады.[5]-те шартты орындау
үшін сымдағы минимальды қималар көрсетіледі.Жоғарыда таңдалған ауа
желісіндегі сымдардың кернеуі 220кВ,110кВ және 10кВ,минимальды жіберілетін
мағынадан асып түседі: демек берілген сымдар жарамды болып келеді.

5. Аппараттарды таңдау

Қысқа тұйықталу тогын есептеу аппараттарды,өткізгіштерді,бейтарап
жерлендірудегі жүйені жобалау және релелік қорғаныс пен автоматиканы
жөндеуге таңдау жургізеді,ол электрмен тасымалдау желісіндегі жоғары
вольтты басқарудағы хабарлама желісін және басқа да практикалық
тапсырмадағы сигнал беруді аңықтайды.
Электроқондырғыдағы ауыспалы ток кернеуі 1кВ жоғары болса, қысқа
тұйықталу тогы ГОСТ 2754-87.
Электроқондырғыда 4 режим сипатталынады,олар:нормальды,авария лық
режим қысқы мерзімді болса,қалғандары жалғастырушы режим болады.
Электроқондырғы қысқа режимді параметр бойынша таңдалынады және
қысқа режимді параметр бойынша тексеріледі,бұларды аңықтайтын қысқа
тұйықталу режимі болады.
Қысқа тұйықталу және тұйықталу электроқондырғылардағы,
ағаштардағы ток,оның пайда болу аймағында тез котеріледі,ал бұл жалғасатын
режимнің жіберетін токтан аз ғана котерілгенің байқауға болады.
Қысқа тұйықталу элетр тізбегінің жүктемелі оқшаулағыштан
туындайды.
Осындай бұзылулардың себебі әртүрлі:ескіруі және осының салдарынан
оқшаулағыштың тесілуі;электротасымалдау желісінің сымдарына қоқыстың ілініп
қалуы;үзілген сымдардың жерге құлауы;қазба жұмыстары кезінде кабельді
желідегі оқшаулағыштың бүлінуі;электротасымалдау желісін найзағайдың соғуы
және т.б. Қысқа тұйықталу тогының есебі,нақтыланған сипаттамасы және
нақтыланған электрмен жабдықтау объект элементтерінің жұмыс режимін есептеу
өте қиынға соғады.Ол есепті шешу үшін,берілген жұмысқа кейбір қатарларды
кқалдырамыз,олар есепті оңайлатады және корнекі қателіктерді жібермеуге
көмектеседі.
Осындай ұығарымдарға келесілер жатады:берілген ЭҚК фазалары
барлық генераторларда мерзімдік процестегі қысқа тұйықталу кезінде
өзгермейді;магниттітік қанығу жүйесін есепке алмаймыз,бұл тұрақты деп
есептеуге мүмкіндік береді және барлық элементтегі қысқа тұйықталу тізбегін
индуктивті кедергі тогына көрсетеді;күштік трансформаторлардың магниттену
тогын қозғамаймыз;жердегі қысқа тұйықталу тізбек элементтерінің көлемді
өткізулерін есептейміз;үшфазалы жүйені симметриялық екен деп есептейміз.
Қысқа тұйықталу тогына жүктеменің байланысын жақын есепке аламыз.
Корсетілген ұйғарымдар нарядындағы есептеулердің бекітілуі, кейбір
қысқа тұйықталу токтарының көбеюіне әкеледі(практикалық есептеу әдісіндегі
қателіктер 10%-дан аспайды,ал оны ұйғарымдар деп есептеу қажет болмайды).
Есептеу кезінде жүйе шексіз қуатқа ие екенің есепке аламыз.Бұл
жоғарыда көрсетілген ұйғарымдарды қабылдайды.Қарастырылып жатқан
энергожүйеге сұлба және сұлба және ғимараттың сұлбасын құрамыз.
Есептеулер жақындатылған мағыналар бойынша құрастырылады.
Есепті қатысьы бірліктер бойынша құрамыз.Базистік қуаты Sб = 100 МВ(А
тең болған жағдайдайындағын таңдаймыз.Барлық есептеулерді осы базистік
қуатқа қатысты еңгіземіз. Есептеу кезінде желідегі кернеу 220кВ-ты
екітізбекті екенің ескереміз. Көрсетілген мәлімдеме өтімі бойынша 220кВ-ты
желідегі индуктивтті кедергі 0,4 Омкм тең болады.Сонда желідегі базистік
кедергі мыңаған тең:

(2.8)

Автотрансформаторлардың индуктивті кедергісін аңықтау үшін әрбір
орамдағы кернеудің қысқа тұйықталуын аңықтау қажет.№1 автотрансформаторлар
мына мағынаға тең:
(2.9)
;
;
.
Енді автотрансформаторлардың қатысты кедергісін аңықтаймыз. Келісілген
[4] трансформаторлар мен автотрансформаторлардың қатысты базистік
кедергісі мыңаған тең:

(2.10)

;

;

.

Енді қатысты базистік кедергінің барлық элементтерін білгенннен
кейін,сәйкес келетін нүктенің қысқа тұйықталу тогын аңықтай аламыз.Қысқа
тұйықталу тогын есептеу үшін ғимарат схемасы суретте көрсетілген.Сонда:

.

Базистік ток Iб базистік кернеу кезінде Uб = 230 кВ тең:

кА.
Бұдан желіге реактивті және активті кедергіні табамыз:

Xл=X0 *l
(2.11)

Rл=r0 * l
(2.12)

Ом

Rл=0,105 *36=3,78 Ом

Сонда:

(2.13)

(2.14)

Сонда қысқа тұйықталу тогы берілген нүктеде (к-1):

Нүктедегі 1 минимальды токты КЗ аңықтаймыз:

(2.15)

Соққы токты табамыз:

(2.16)

мұндағы Ку- соққы коэффиценті 1,2тең.

Қуат КЗ:

(2.17)

Қалған есепті міндеттеп жүргіземіз,және қорытындысын 5.1.кестеде
корсетеміз.
Жоғары өтетін ЭДС үшін энергожүйені қабылдаймыз Ес=1.

Кесте 2.4- Қысқа тұйықталу ток есебінің қорытындысы
Желі саны Iрасч I(3) I(2) I(1) Iу S
кА кА кА кА кА МВА
К-1 0,57 1,38 1,208 0,83 2,02 5252,2
К-2 0,52 1,31 1,39 0,79 1,96 4985,8
К-3 0,15 1,07 0,93 0,78 1,6 4072,4
К-4 0,12 1,08 0,94 0,65 1,61 4091,4
К-5 0,13 1,2 0,89 0,72 1,7 3910,1
К-6 0,21 3,87 3,36 2,32 5,84 735,4
К-7 0,73 3,18 2,77 2,05 4,8 605,1
К-8 0,32 2,73 2,37 1,63 4,09 519,5
К-9 0,45 5,88 5,11 3,57 8,82 1118,9
К-10 0,394 4,67 4,05 2,29 7,01 888,7
К-11 0,42 3,73 3,24 2,23 5,59 709,8
К-12 0,42 3,73 3,24 2,23 5,59 709,8
К-13 0,73 4,34 3,78 2,6 6,51 414,8
К-14 0,69 3,24 2,82 1,94 4,86 616,5
К-15 0,47 2,18 1,89 1,31 3,27 414,8
К-16 0,49 3,93 3,42 1,57 5,89 747,8
К-17 0,61 1,38 1,20 0,83 2,07 262,6

2.6 Жоғарывольтты электрлік аппараттарды таңдау

Жоғарывольтты электрлік аппараттар жұмыс режимінің ұзақтығына және
қысқа тұйықталу шартына сәйкес тексеріледі.
Бұдан барлық аппараттар өндіріледі:
1) Кернеу бойынша таңдау
2) Ұзақ токтағы қыздыруды таңдау,
3) Электрлік тексеру (ПУЭ-ге сәйкес 60А дейінгі балқымалы
сақтандырғышпен қорғалған аппараттар мен өткізгіштер
тексерілмейді),
4)Термиялық беріктікке тексеру (ПУЭ-ге сәйкес балқымалы
сақтандырғышпен қорғалған аппараттар мен өткізгіштер тексерілмейді)
5) Орындау формасы бойынша таңдау (ішкі және сыртқы қондырғылар):
1. Номинальды кернеу,
5.2 Ұзақ номинальды ток,
5.3 Электродинамикалық беріктік:
a) Шеткі периодтық ток КЗ,
b) Соққы ток КЗ.
5.4 Сөндіру қасиеті:
a) Номинальды периодты токты сөндіру
b) Номинальды апериодты токты сөндіру
5.5 Термиялық беріктік,
5.6 Қосу қасиеті,
5.7 Қайта орнау параметрлерінің кернеуі.
Жоғары вольты айырғыштарды таңдауға арналған параметрлер:
1.Айырғыш орнатылатын номинальды кернеу жүйесі:

Uс.ном≤ Uном,

(2.18)

мұндағы Uном – айырғыштың номинальды кернеуі.
2.Жалғаспалы режим тізбегіндегі есептік:

Iесеп≤Iном,
(2.19)

мұндағы Iном – ұзақ номинальды ток ажыратқышы.Есептік ток Iесеп жағымсыз
пайдалану режимінен таңдалынады.
Екі параллель желінің болуынан,біреуінің сөңдіруінен аңықталады,сонда
Iесеп= 2* Iжұм (Iжұм– бір желінің жұмыс тогының ұзақтығы).
Трансформатор тізбектерінің 1,5 – қысқа жүктелу ұйғарымын есепке алу:

Iесеп=1,5Iтр.ном (Iтр.ном–трансформатордың номинальды тогы)
(2.20)

Шиналар жинақтамасы үшін,сонымен қатар секционды және шиножалғағыш
ажыратқыштардың жөндеу шарттарын ескере отырып,есептік ток ең қуатты
генератордың жұмыс тогының ұзақтығын немесе осы шинаға жалғанған
трансформаторларды қабылдайды.
Ажыратқыштың коммутациялық қабілеттілігін,оның сөндіру және кейбір
шарттардағы қысқа тұйықталу тізбегін қосуды оның негізгі қабілеті деп
біледі,соның ішінде ең маңыздысы болып сөндірілетін ток және ассиметрия
деңгейі жүйесіндегі кернеу,жаңарту кернеулерінің параметрлері,саны және
қосу,сөндіру жалғасуының ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
