КІРІСПЕ

Компанияның қызметінің негізгі бағыттары - бетонды корпусты трансформаторлық қосалқы станциялар, орта және төмен кернеулі тарату қондырғыларының өндірісі. «Спецэлектра» ЖШС төмендегідей жабдықтарды өндіреді:

- трансформаторға түсетін кернеуі 25-2500 кВА болатын сыртқа орнатылатын кешенді трансформаторлық қосалқы станциялар СКТРҚС (бір тарнсформаторлық) және 2СКТРҚС типіндегі (екі трансформаторлық) ;

- 25-2500 кВА дейінгі кернеудегі металды корпусты КТҚ типіндегі

трансформаторлық қосалқы станциялар, ;

- 25-2500 кВА кернеудегі блокты - модульді ғимараттағы (сэндвич панельдер) СКТРҚС, 2СКТРҚС кешенді трансформаторлық қосалқы станциялар;

- Жинақтау шинасының номиналдық тоғы 630 А (UNISARC AREVA шкафтарының негізінде) болатын UNISARC-CЭ типіндегі кешенді трансформаторлық қосалқы станциялар;

- Кернеуі 6/10кВ болатын К-59-СЭ типіндегі кешенді тарату қондырғылары;

- UNISARC-CЭ-TPS типіндегі кешенді тарату ұяшықтары, 24 кВ кернеуге дейін («SEL»- мен серіктестікте ) ;

- ТКШ - СЭ типіндегі номиналдық тоғы 5000А кернеуге дейінгі төмен кернеулі шкафтар;

- БТҚ - СЭ типіндегі номиналдық тоғы 5000А кернеуге дейінгі басты таратуқалқандары.

\

1. КЕШЕНДІ ТРАНСФОРМАТОРЛЫҚ ҚОСАЛҚЫ СТАНЦИЯЛАР

ТУРАЛЫ МАҒҰЛМАТ.

1. 1. Кешенді трансформаторлық қосалқы станциялар

Ең кеңінен тараған жоғары кернеулі кешенді электротехникалық қосалқы станциялардың бірі кешенді трансформаторлық қосалқы станциялар болып табылады. Кешенді трансформаторлық қосалқы станциялар 6 кв және 10 кв кернеулі үшфазалық өзгермелі тоқты (50 Гц жілігімен) электр энергиясын қабылдауға және 1, 4 кв кенеулі электр энеогиясына ауыстыруға қызымет етеді.

«Спецэлектра» ЖШС сыртқы орналастырлатын бір немесе екі трансформаторлы бар трансформаторлық қосалқы станциялардың келесідей түрлерін өндіреді:

-Бетонды қабатпен

-Металды контейнерде

-«Сәндвич» типіндегі панелдерде.

Кешенді трансформаторлық қосалқы станцияларды ішкі қызмет көрсету дәлізімен және онсыз өндіреді.

Негізгі артықшылығы

  • Объектке аппатарттары орнатылған бөлек блок-модульдармен жеткізіледі;
  • Электрэнергияның комерциялық есебін жоғары жағынан атқару мүмкіндігі;
  • Қызымет көрсетуші персоналдың жоғары деңгейдегі қауіпсіздік дәрежесі;
  • Кешенде АБЖ ТрҚС-ны қолдану мүмкіндігі;
  • Ішкі қызымет ету дәлізінің болуы;
  • ҚТрҚС орналасқан орында температураны автоматты түрде сақтау мүмкіндігі;
  • Толық зауытты дайындық;
  • ҚТрҚС-ны стандарт атқару схемаларын ауытқуы арқылы тапсырыс берушінің ТТ-сы бойынша жасау мүкіндігі.

ҚТрҚС орташа ауырлықты комутатциялай алатынб қысқа тұықталу тоқтарын өшіре алатын электр апаратына ие. ҚТрҚС-ның құрамында өлшеуіш құралдар мен қондырғылар, бақылау, блокадалау және дабылдаушы қоедырғылар бар.

ҚТрҚС құрамына мыналыр киреді:

-жоғарғы кернеулі қондырғы;

-төмендетуші күштік трансформатор;

-төмен кернеулі таратушы қондырғы;

-шиналы көпірлер;

-кабельді ұштатқыштар.

ҚТрҚС артық күш түсуден және қысқа тұйықталулардан қорғайтын қондырғыға ие. Артық күш түсуден қорғау тапсырыс берушінің қалауы бойынша жоғары кернкден немесе төмен кернудің жағында разрядниктермен немесе шектеуіштермен жүзеге асырлады.

ҚТрҚС-ны дайындау барысында механизатцияларды кең көлемде пайдалану арқылы жаңа замманғы техналогиялар қолданылады, бұл таратушы қондырғының сапасы және сенімділігін арттырада және қосалқы станцияны құрастыруға кететін уақытты да қарастырады.

ҚТрҚС атқарудың жалпы өндірістік қуаттылығы 25-тен 2500 квА-ге дейін (сыртқы орналастырылатын ҚТрҚС-ң СКТрҚС-бір трансформаторлы және 2СКТрҚС-екі трансформаторл) типіндігі түрлі варианттары жасалуда және артық күш түсуден қорғайтын және қысқа тұықталулардан сақтайтын автоматты ажыратқыштарда жұмыс жасайтын қажетті құралдары дайындалады.

Күшейтуші трансформаторлар рнтінде көбінесе ТМГ типіндегі (ҚТЗ өндірісі) герметикалық түрде орындалатын майлық оқшаулаушымен болатын күштік трансформаторлар қолданылады, сонымен қоса тапсырыс бойышша «TRIHAL» және «SIEMENS» және т. б.

  1. КТРҚС типіндегі қуаттылығы 25-2500 ква-тан басталатын метал корпусты кешенді трансформаторлық қосалқы станциялар.

Кернеулі 6; 10; 20 Кв болатын электрэнергияны қабылдауға, кенулі 0, 4 Кв жиелігі 50, 60 Гц болатын үш фазалы өзгермелі тоқты таратуға және қацта өзгертуге арналған ҚТрҚС типиндегі метал корпусты кешенді трасформаторлық қосалқы станциялар.

ҚТрҚС өндірістік кәсіпорындарлдың, қалалық электрожелілерінде, құрылыс алаңдарын электрмен қамтамасыз етуге, өндірістік, ауылшаруашылық және фермерлік және тұрғын үй комуналдық, сонымен қоса жеке құрылыс аумақтары мен коттедждік қалашықтарды электрмен қамту бойынша жеке жеке қажеттілігіне қолданылады.

Кешенді трансформаторлық қосалқы станция трансформатор және төмен және жоғары кернеулі тарату қондырғысы орналасатын темір корпус болып табылады. Трансформаторлық қосалқы станция электроэнергияны қабылдауға, қайта өзгертуге және таратуға арналған. ҚТрҚС жоғарғы кернеулі тарапынан 6(10) Кв қабылдап, оны 0, 4 Кв төмен кернеуге өзгертеді. Электроэнеогияны тұтынушыларға тарату алыстайтын линиялар жүзеге асырады. Кешенді қосалқы станцияның жұмысының қауіпсіздігі мен сенімділігі комутатциялық және релелік қорғаушы жабдықтар арқылы қатамасыз етілед. Есептеу мен жарықтандыру құралдары қосалқы станцияны ынғайлы қызымет етуіне жағдай жасайды.

Техникалық параметрлердің негізгі параметрлері мен мінездемелері

Параметрлер атауы
мағынасы
Параметрлер атауы: Күштік трансформатордың қуаты, кВА
мағынасы: 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2000; 2500;
Параметрлер атауы: ЖК жағындығы номиналдық кернеу, кв
мағынасы: 6; 10; 20
Параметрлер атауы: ЖК жағындағы мүмкін болатын кернеу, кв
мағынасы: 24
Параметрлер атауы: ТК жағындағы номиналдың желілік кернеу, кВ
мағынасы: 0, 4
Параметрлер атауы: ЖК жағындағы жинақ шиналарының номиналдық тоғы, А
мағынасы: 400; 630; 1000; 1250; 1600; 2000; 2500;
Параметрлер атауы: ТК жағындағы жинақ шиналарының номиналдық тоғы, А
мағынасы: 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 3200; 4000; 5000
Параметрлер атауы: ЖК жағындағы 1с ішіндегі термикалық шыдамдылығының тоғы, кА
мағынасы: 20-25
Параметрлер атауы: ЖК жағындағы электродинамикалық шыдамдылығының тоғы, кА
мағынасы: 25; 31, 5
Параметрлер атауы: МТС 1516. 1 бойынша оқшаулану деңгейі
мағынасы:

Қалыпты оқшаулану;

Б категориялы оқшаулану

Параметрлер атауы: Жиелігі, Гц
мағынасы: 50; 60

Қтрқс атқарушы класификациясы.

Қтрқс класификациялану белгісі
Атқарылуы
Қтрқс класификациялану белгісі: Күштік трансформатордың көрінісіне байланысты
Атқарылуы: Майлы оқшауланатын күштік трасформатормен, құйылып оқшауланатын трансформатормен(құрғақ)
Қтрқс класификациялану белгісі: Трансформатордың ТК жағында орамасның нейтралдарын жасау әдісі бойынша
Атқарылуы: Қатты төмендетілген нейтралмен
Қтрқс класификациялану белгісі: ҚТрҚС бөліктерінің өзара орналасуы бойынша
Атқарылуы: Бір ядорлық, екі ядорлық, көп ядорлық
Қтрқс класификациялану белгісі: Қолданылыпжатқан трансформаторлардың саны бойынша: бір трансформатормен
Атқарылуы: Бір трансформатормен, екі трансформатормен
Қтрқс класификациялану белгісі: ЖК-ТҚ-на енгізуді атқару бойынша
Атқарылуы: Кабельдік, әуелік
Қтрқс класификациялану белгісі: ТК-ТҚ-нан шығару бойынша
Атқарылуы: Кабельдік, шиналы
Қтрқс класификациялану белгісі: Климаттық орындалу көрнісіне байланысты
Атқарылуы: У1; УХЛ1
Қтрқс класификациялану белгісі: Қабаттың қорғау дәрежесіне байланысты
Атқарылуы: 14254 МТС бойынша-ІР23
Қтрқс класификациялану белгісі: Қондырылатын жабдыққа байланысты ҚТрҚС молуінің атқаруына байланысты
Атқарылуы: Жылытылған, жылжытылмаған
Қтрқс класификациялану белгісі: Көше жарықтарын басқаратын панельдің болуына байланысты
Атқарылуы: Көшені жарықтандыру бөлігімен; көшені жарықтандыру бөлігінсіз
Қтрқс класификациялану белгісі: Э/э-н есептеу құралдары бар болуына байланысты
Атқарылуы: э/э есептуішімен; э/э есептеуінсіз
Қтрқс класификациялану белгісі: Автоматты ажыратқыштарды орнату әдісі бойынша
Атқарылуы: Суырмалы ажыратқыштармен; станцонарлық ажыратқыштарымен; JM рубильниктеріде
Қтрқс класификациялану белгісі: 1-ші орналастыру категоиясымен болатын ТК-ТҚ-да қызымет көрсетуші дәліздің (тамбур) бар болуына байланысты
Атқарылуы: Сыртқы қызымет көрсету, ішкі қызымет қөрсету

ҚТрҚС-ң конструкциясы.

Кешенді трансформаторлық қосалқы станциялар ҚТрҚС төменде көрселілген бөліктерден тұратын металды қабат болып табылады:

Жоғары кернеулі тарату қондырғысының (ЖК-ТҚ) бөліктерінен;

Күштік трансформатор камерасының (КТрК) бөлігі;

Төмен кенеулі тарату қандырғыснан ( ТК-ТҚ) тұратын бөлік;

Әуелік тоқ өткізу жағдайында әуелік енгізу қорабы (ӘЕҚ)

ТК-ТҚ бөлігіне ішкі бөлігінде ішкі тапсырысқа байланысты әртүрлі күштік жабдықтар орнатылатын UNISARC-CЭ-TPS, UNISARC-СЭ, К-59-СЭ, RM6 типтеріндегі кешенді тарату қондырғылары орнатылады.

ТК-ТҚ еденінде егер белгілі бір қысқа тұйықталулар болған дағдайда газдардың қысымын азайтатын қақпақша жасалған. ТК-ТҚ есіктері мүмкін болатын қысқа тұйықталу жағдайда доғалы газдардың әсерінен пайда болатын қысымдарға төтеп бере алады. ТК-ТҚ еденінде кабельдерді өткізуді қамтамасыз ететін нығыздалғыш резиналы терезе қарастырылған. ККТр кез келген типтегі күштік трансформаторды орналастыруға есептелген негізімен металды қабат ретінде жасалған. ККТр есіктерінде IP23 қауіпсіздік дәрежесін қамтамасыз ететін, ауаның келуі және кетуі арқылы трансформаторды салқындатып тұратын жабуыштар бар. Жылдың суық мезгілдерінде жалюзилерді жапқыштармен жабу қарастырылған. ККТр түбінде трансформаторлық майды апаттық жағдайда ағытып №іберуге мүмкіндік беретін тесік орналасқан.

ҚТрҚС ішкі бөлігіне төселген швейлерге төмендегілер орналастырлатын метал қабаты реттінде жасалған:

  • Электрэнергиясының есебін жүргізетін есептеуіш құрал, сонымен қоса ауаны автоматты жылытуды жүргізетін жүйе орналасқан шкаф;
  • Күштік комутатциялық жабдық;
  • Екі трансформаторлық қосалқы станция атқаруылу жағдайында, қорғаушы аппараттары және АВР автоматикалары.

Енгізуші коммутациялы аппараттарда және алыстайтын фидейлер ретінде ТК-ТҚ әртүрлі өндірушілердің зауыттарында өндірілген станцинарлық немесе жылжымалы атқарылатын автоматты ажыратқыштармен, рубильник-сақтандырғышпен коплекттелуі мүмкін.

ТК-ТҚ бөлігінде температураны 0ºС-ден түсірмей ұстап тұру үшін жыжымалы элеметтері орналасқан, олардың қосылуы автоматты түрде NOIROT жылыту элеметтеріне қондырылған термо реттеуіштің дабылы бойынша жүзеге асырады.

  1. СКТРҚС типіндегі қуаты 25 тен 1600ква дейін болатын сыртқа орнатылатын кешенді трансформаторлық қосалқы станция.

Қосалқы станцияның типтік орындалуы

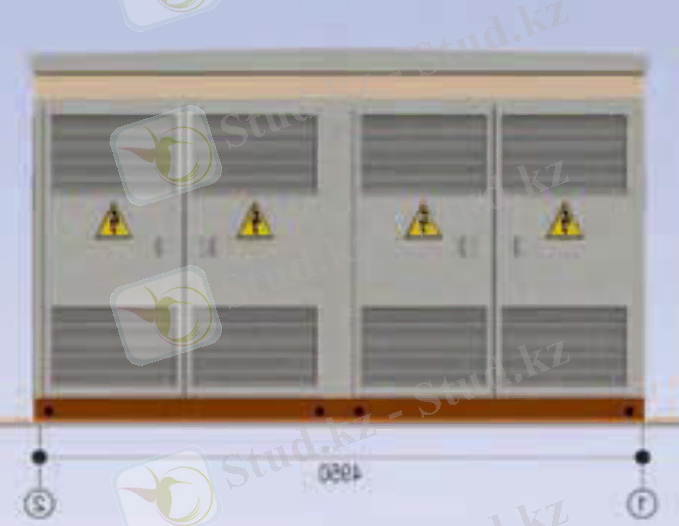

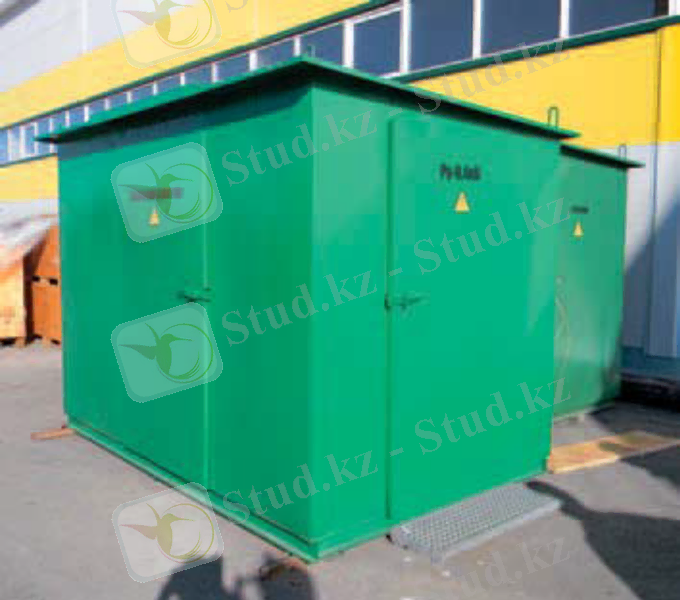

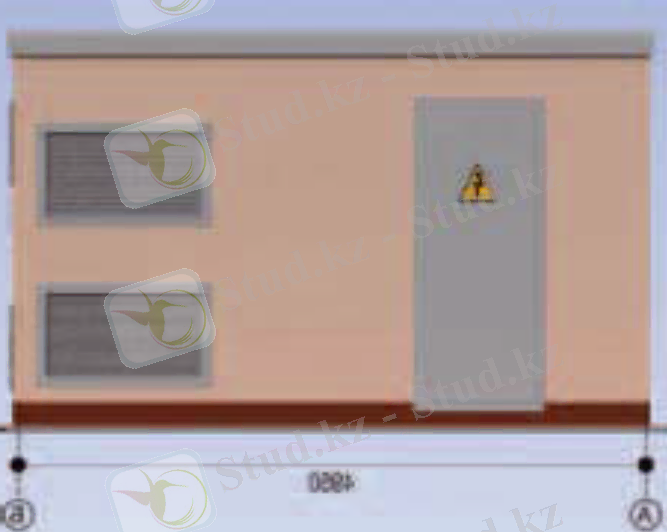

СКТрҚС жалпы көрінісі

Бір трансформаторлық СКТрҚС жоғары және төменгі модуль болып екі корпусқа бөлінген бір блоктан тұрады. СКТрҚС корпусы қуаты 1600 кВА дейінгі майлы трансформаторларды және 2500 кВА дейінгі құрғақ трансформаторларды орналастыруға арналған. Трансформатор бір бөлікте орналасқан, ал ЖК-ТҚ және ТК-ТҚ басқа бөлікте орналасқан. Трансформатордың бөлігіне бір есік арқылы, ал ЖК-ТҚ және ТК-ТҚ басқа есік арқылы кіруге болады.

СКТрҚС-де кабельдік енгізу ТК жағында да, сонымен қоса ЖК жағында жорамалданады.

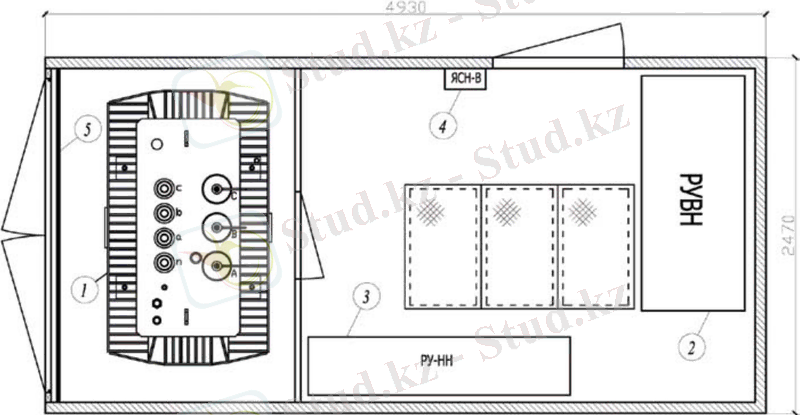

Жабдықтын орналасу жоспары және СКТрҚС габариттік көлемі

Атауы
Белгіленуі
Саны
№: 1
Атауы:

Күштік

трансформатор

Белгіленуі: ТМГ до 1600 кВА
Саны: TRIHAL до 2500 Ква
1
№: 2
Атауы: ЖКТҚ
Белгіленуі:

RM-6(Schneider Electric)

UNISARG-CЭ (Cпецэлектра)

UNISARG-CЭ-TPS (Cпецэлектра)

K-59-CЭ(Cпецэлектра)

Саны: 1
№: 3
Атауы: ТҚТК
Белгіленуі:

ШНН-СЭ (Cпецэлектра)

ГРЩ-СЭ (Cпецэлектра)

Саны: 1

БЕЛГІЛЕНУІ
АТАУЫ
САНЫ
№: 1
БЕЛГІЛЕНУІ:

Trihal-400-2500/10(6)

ТМГ-400-1600/10(6)

АТАУЫ: Майлық немесе құрғақ оқшауланған үш фазалық күштік трансформатор
САНЫ: 1
№: 2
БЕЛГІЛЕНУІ: RM6, IIDI (IDI)
АТАУЫ: Кешенді таратушы қондырғы 10 Кв
САНЫ: 1
№: 3
БЕЛГІЛЕНУІ: РУ-НН
АТАУЫ: 10-16 қосылуға арналған 0, 4 Кв таратушы қондырғы
САНЫ: 1
№: 4
БЕЛГІЛЕНУІ: ЯСН-В
АТАУЫ: Жеке қажеттіктерді қоректендіретін жәшік
САНЫ: 1
№: 5
БЕЛГІЛЕНУІ:
АТАУЫ: Тосқауыл
САНЫ: 1

СКТРҚС титіндегі бетонды корпусты сыртқа орнатылатын кешенді трансформаторлық қосалқы станция төмендігілермен комплектіленеді:

-ТМГ типіндегі (Кентау трансформатор зауытының өнімі) куаты 25-1600 Ква болатын майлы оқшауланатын үш фазалық күштік трансформатормен ;

-TRIHAL типіндегі қуаты 160-2500 Ква болатын құрғак үш фазалық күштік трансформатормен.

Тапсырыс берушінің қалауы бойынша трансформаторларды басқа да типтері қолданылуы мүмкін.

СКТрҚС-да жоғары кернеулі таратушы қондырғы ретінде RM-6 ( Schneider Elrectric) өнімі, UNISARC-CЭ, UNISARC-СЭ-TPS-біздің компаниямың өнімі, К-59-СЭ титіндегі кешенді таратушы қондырғылар қолданылады.

ТК-ТҚ номиналды тоғы 5000 А болатын, қосқышында және таратушы желілеріде автоматты сөндіргіштерімен де сақтандырғыштары және рубильниктері бар ТКШ-СЭ төмен кернеулі шкафтармен жинақталады, ТКШ-СЭ типті ТК-ТҚ-да электр қуатын есептеуді орнату, көшеші жарықтандыруды автоматты және жергілікті басқаруды, АРС шкафтарын, жеке қажеттілік үшін автоматты сөндіргіштерді (жарықтандыру, жылыту, және желденліру) орнату мүмкіндігі қарастырылған, ТК-ТҚ сондай-ақ басты тоғы таратушы қалқандарымен БТҚ-СЭ комплектіледі.

1. 4. Қуаты 25 -2500 ква дейінгі 2СКТРҚС типті сэндвич

панельдердегі сыртқы орнатудағы кешенді трансформаторлы

қосалқы станция .

2СКТрҚС жалпы көрнісі

... жалғасы
