Триггерлық схемалар

  1. RS-триггерлер.
  2. JK-триггерлер.
  3. D-триггерлер.
  4. T-триггерлер.

Триггер дегеніміз қарапайым автомат, мұнда жады элеметтері және басқару схемалары болады. Триггер екі қалыпты жағдайы болады.

4. 1 RS-триггеры

Сурет. 2. 16 RS-триггедің белгілеуі берілген, төменде оның алгоритмі және пайдалануы көрсетілген.

Сурет. 2. 16

1. RS-тура кіріспен триггер (Сурет. 2. 16а) .

S (set) - 1 орнату

R (reset) -0 орнату

Ақиқат кестесі:

Кесте 2. 4

S
R
Q t
Q t+ 1
S: 0
R: 0
Qt: Q
Qt+1: Q
S: 1
R: 0
Qt: Q
Qt+1: 1
S: 0
R: 1
Qt: Q
Qt+1: 0
S: 1
R: 1
Qt: Z
Qt+1: Z

«ИЛИ-НЕ» элементтерінде іске асуы(Сурет. 2. 17) :

Сурет. 2. 17

2. RS-триггер инверсты кірісімен (Сурет2. 16) :

Ақиқат кестесі:

Кесте 2. 5

S
R
Q t
Q t+ 1
S: 1
R: 1
Qt: Q
Qt+1: Q
S: 0
R: 1
Qt: Q
Qt+1: 1
S: 1
R: 0
Qt: Q
Qt+1: 0
S: 0
R: 0
Qt: Z
Qt+1: Z

«И-НЕ» элементтерінен құрылған:

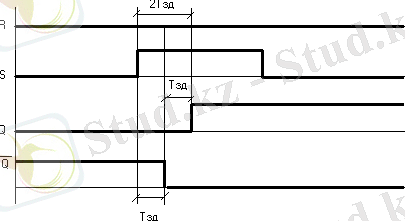

RS-триггерде ауысу прицесстері.

Сонымен, жалпы кідіру уақыты 2Т зд , мұнда Т зд - бір логикалық элементтін кідірісі.

3. RS-триггер (Сурет. 2. 16в) .

C (Clock) кірістегі рұқсат беретін сигналдың болуына байланысты ақпарат сақталады.

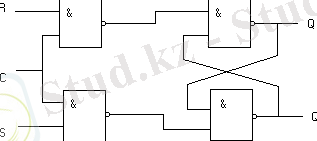

Логикалық элементтерде іске асады (Сурет. 2. 18) :

Сурет. 2. 18

Назар аударсаныздар R=S=C=1 - қате комбинация.

4. 2 JK-триггер

Белгілеуі (Сурет. 2. 19) :


Сурет. 2. 19

Ақиқат кестсі:

Кесте 2. 6

J
K
Q н
J: 0
K: 0
Qн: Q 1
J: 0
K: 1
Qн: 0
J: 1
K: 0
Qн: 1
J: 1
K: 1
Qн:

Триггерді жұмыс істеуі функциямен сипаттамеды:

.

Кестеден көрініп түр, JK-триггер рұқсат етілмеген қалпы жоқ. Екі бірді берген жағдайда, триггерді қалпы керісінше өзгереді.

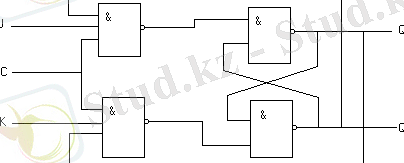

Ісек асуы (Сурет. 2. 20) :

Сурет. 2. 20

3 D-триггер

Белгілеуі (Сурет. 2. 21) :

Сурет. 2. 21

Кіріс D (Data) деректерді енгізуге қажет.

Егер С=0 - сақтау режімі;

С=1 - сақтау.

Сонымен, санауды кез келген уақытта өткізуге болады, ал сақтау тек С=1 болған жағдайда.

Кірісте С \ белгісі, ол сигналдың төмендеуіне қарай бекітіледі. .

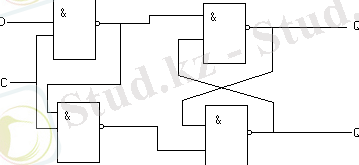

Іске асуы (Сурет. 2. 22) :

Сурет. 2. 22

4. 4 Т-триггер

При подаче сигнала меняет своё состояние на противоположное. Обозначение приведено на Сурет. 2. 23:

Іске асуы (Сурет. 2. 24) :

Сурет. 2. 24

Триггерлерге қарағанда, регистор n триггерден түрады, сонымен қоса бірмезгілде n битті ақпаратты жазуға болады. Сурет. 2. 45 көрсеткер триггер үшін, импульстың төмендеуімен ақпарат жазылуы орындалады.

Триггерлердің ең негңзгң қолдануы - ақпаратты толтыру. Триггердің жадысы берілген қалта тұруын қамтамасыз етеді, ауыстыратын сигналдар түспеген кезде, бір жағдайды 1 деп, ал екіншісін - 0, мұнда санауға болады, триггер санның бір разрядың сақтайды, екілік кодта жазылған.
