Автоматты ажыратқыштар (АА) сақтандырғыштарға қарағанда көп рет қолданылатын коммутациялық аппарат және қорғаныс құрылғылары болып табылады. Олар 1000 В-қа дейінгі цех желілерінде электр қондырғыларын қорғау үшін кең қолданылады. АА-ның негізгі элементі электр механикалық құрылғы - электромагнитті ағытқыш болып табылады. Ол ажыратқышты өшіруге мүмкіндік береді, егер ток тағайыншама тогынан асып кетсе, электромагнитті ағытқыш автоматтың мүмкіндіктерін кеңейтуге және сипаттамалардың әртүрлі түрлерін - токтық үзiндiсi және тәуелді (уақыт токтық) сипаттамаларды алуға мүмкіндік беретін жылулық және сағаттық механизмдермен, сәйкесінше электромагниттік ағытқышы бар құрама АА үшін электромагниттік жылулық, электромагниттік және сағаттық механизмдермен толыға алады.

Егер I I уст2 болса, онда якорь П3 қатты серіппесінің күшін жеңіп кетеді және автомат ток үзiндiсi сияқты жұмыс жасайды. I уст1 және I уст2 тағайыншамалары серіппе созылмасын өзгертетін У1, У2 құрылғыларымен сәйкесінше беріледі.

Автоматты ажыратқыштар мынадай параметрлермен сипатталады:

a) номиналды кернеу U ав. ном ;

b) I ав. ном номиналды ток - түйіспелер арқылы шексіз уақыт ішінде өтетін ток;

c) I расц. . ном ағытқыштың номиналды тогы - ағытқыштың іске қосылуына әсер етпей өтетін ток;

d) I уст1 жай іске қосылатын ағытқыштың тағайыншама тогы;

e) I уст2 тез іске қосылатын (үзiндiсi) тағайыншама тогы;

f) уақыт тоқтық сипаттама.

Токтық қорғаныс үшін автоматтарды таңдау келесі шарттар бойынша жүргізіледі:

U ав. ном U с (3. 8)

I ав. ном I раб. макс (3. 9)

I уст1 (1, 3-1, 5) I раб. макс (3. 10)

I уст2 (1, 5-1, 8) I пер (3. 11)

Асқын жүктеме тогы (3. 6, 3. 7) формуласы арқылы анықталады.

Автоматты ажыратқыштар бөлінеді Автоматты төмен (1000В орнату дейін) және (1000В орнату жоғары) жоғары вольтты.

Автоматты ауа ажыратқыштар төмен вольтты , сондай-ақ желіні қорғау, бірақ арнайы көмегімен тегін механизмін әсер ететін релиздерін құрылғыдан ол өшуі тудырады, машинаны өшіру. Ажыратқыш электр тізбектерін ажырату, ауыстырып қосу сирек нұсқаулықта төмен вольтты-бірлік олардың қысқа тұйықталу немесе шамадан тыс ұзақтығы және автоматты қорғау Кернеу түссе. Сіз автоматты түрде әуе айырып- қосқан кезде хабарламасын тудырды. релизі электромагниттік болып табылады немесе Мысалы, іске қосылғанда жылу қосқыш, рұқсат етілген тыс ағымдағы артады. Бұл механизм жетегі және автоматты сапары тегін кезде Контактілер жыртылуы. Жауап беру уақыты (өшіру қосқыш) 0, 025- 0, 05s болуы мүмкін. Машина қосқыш астам ыңғайлы немесе сақтандырғыш. Бұл шағын үшін жақсы қорғауды қамтамасыз тиеу құрылғысы әрекетін қайталайды. Автоматты ауа ажыратқыштар (автоматтар) бұл асқын жүктеме кезінде электр тізбегін автоматты түрде ажырату, КТ, кернеудің төмендеуі, қуат бағытының өзгеруі және т. б., сонымен қатар бұл сирек қолдан қосылатын және ажыратылатын номинальды токтағы жүктемелерде қолданылады.

Автоматтарға келесідей шарттар қойылады: Автоматтың ток жүргізетін тізбегі ұзақ уақыт ішінде номиналды токты өткізу керек. Ұзақ қосылу режімі автомат үшін қалыпты жағдай. Автомат қысқа тұйықталуда ток шегін көптеген ажыратумен қамтамасыз ету керек, ол жүздеген килоамперге дейін жетуі мүмкін. Бұл токтарды автомат ажыратқаннан кейін ол номиналды тоғын ұзақ өткізуіне жарау керек. Электр динамикалық және термиялық төзімділікке энергетикалық қондырғыны қысқа тұйыұталу токтан пайда болатын бұзылу және басқа жағдайларды азайту үшін қамтамасыз ету керек, автомат аз уақытта ажыратылу керек. Автоматтың қорғау элементтері керекті ток пен қосылу уақыты мен талғаулықпен қамтамасыз ету керек

Автоматтардың классификациясы Әсер етуіне байланысты: максималды ток автоматтары, минималды ток автоматтары, кернеудің минималды автоматтары, кері ток автоматтары, токты шығаратын максимал автоматтар, полярлы максимал автоматтар (түзу бағытта ток артқанда токты өшіреді) токтың әр бағытта өсуін реттейтін полярсыз автоматтар болып бөлінеді.

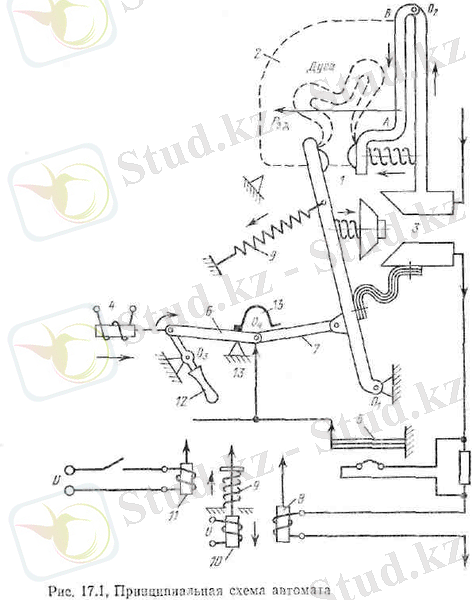

  • Кез келген автоматтарда мынадай негізгі түйіндер бар:
  • ток жүргізетін тізбек,
  • доға сөндіретін жүйе,
  • автомат жетегі,
  • автомат механизмі,
  • бос ағытқыш механизмі және қорғаныс элементтері - ағытқыштар.
  • Автоматтың негізгі параметрлері:
  • өзіндік өшіру уақыты,
  • толық өшірілу уақыты,
  • номиналды токтың ұзақтығы,
  • номиналды кернеу,
  • өшірілетін токтың шегі болып табылады

Автоматтың өзіндік өшіру уақыты - токтың іске қосылу шамасы I і. қ. жеткенде, түйіспе ажырауының алдындағы уақытты көрсетеді.

  • Автоматтың толық ажырау уақыты

t ажыр = t o +t l + t 2

Егер t 1 > 0, 01с болса автоматты жай (тез қозғалмайтын) деп атайды.

Тез әрекет ететін автоматтарда t 1 уақыты 0, 002 - 0, 008 с дейін қысқарады және түйіспелердің ажырауынан ток қондырылған шамаға жетеді.

  • Автоматтың толық ажырау уақыты

t ажыр = t o +t l + t 2

Егер t 1 > 0, 01с болса автоматты жай (тез қозғалмайтын) деп атайды.

Тез әрекет ететін автоматтарда t 1 уақыты 0, 002 - 0, 008 с дейін қысқарады және түйіспелердің ажырауынан ток қондырылған шамаға жетеді.

Олар электр қондырғыларды токтардың қысқа тұйықталуынан қорғау үшін қолданылады. Сақтандырғыштар арқылы асажүктелуден қорғаныс қондырғының қорғалатын элементтері өткізу қабілеті бойынша І ном. балқ. -тан ≈ 25% жоғары болған шарт кезінде ғана мүмкін. [ПН және ПР құрылғылары] .

Балқышылар бір және одан жоғары сағат ішінде номинал токтан 30-50% токтарға шыдайды. I ном. балқ -дан 60-100% жоғары токтар кезінде олар бір сағаттан аз уақыт ішінде балқийды.

1000 В дейінгі кең таралған сақтандырғыштар: ПР-2 жиналмалы сақтандырғыштар; НПН - құм себілген жиналмалы емес сақтандырғыш; ПН-2 - құм себілген жиналмалы сақтандырғыш.

Сақтандырғыштың негізгі типтері I ном 15 А-ден 1000 А-ге дейін болады.

Құрылымы бойынша сақтандырғышты 2 топқа бөлуге болады:

а) кварцты құммен толтырылған ( ПН-2, НПН, ПП17, ПП18) ;

б) толтырылмайтын (ПР-2) .

Балқымалы сақтандырғыштар мынандай болып бөлінеді:

а) инерциялық - жылулық инерциясы үлкен, яғни біршама үлкен қысқа уақытты ток жүктемесіне төзімді;

б) инерциялық емес - жылулық инерциясы аз, яғни асқын жүктемеге төзімділігі шектеулі.

Сақтандырғышты таңдау шарты

I ном. сақт. ≥ I ұз. мерз. , I ном. балқ ≥ I есеп. балқ

мұндағы I ұзақ - есептік ұзақ уақытты ток, ол былай есептеледі

http://sdamzavas.net/imgbaza/baza4/2119980773759.files/image042.gif .

Іске қосу токтары үлкен (номиналды токтардан асатын) ЭҚ үшін балқышаны (вставка) таңдаған кезде іске қосу тоғын төмендету коэффициенті α енгізіледі. Ол іске қосу жеңіл кезінде α=2, 5 деп қабылданады, ал іске қосу кезде α=1, 6.

Қосылуы жеңіл жалғыз қозғалтқышқа баратын желіні қорғағанда (станоктар, желдеткіштер, насостар, т. б)

I есеп. балқ http://sdamzavas.net/imgbaza/baza4/2119980773759.files/image043.gif , I і. қ = К і. қ ∙I ном. қ .

Қосылуы жиі немесе қосылу уақыты ұзақ жалғыз қозғалтқыштарға баратын желіні қорғағанда (крандар, ұнтаққағыштар, центрифугалар т. б. )

I есеп. балқ http://sdamzavas.net/imgbaza/baza4/2119980773759.files/image044.gif .

Күштік немесе аралас жүктемені қоректендіретін магистралды қорғағанда

I балқ http://sdamzavas.net/imgbaza/baza4/2119980773759.files/image045.gif

мұнда I қысқ. уақ - желінің максималды қысқа уақытты тогы.

I қысқ. уақ = I / і. қ + I / ұзақ , [I қысқ. уақ = I ұлкен ЭҚ і. қ + http://sdamzavas.net/imgbaza/baza4/2119980773759.files/image046.gif ],

мұнда I / і. қ - бір уақытта қосылатын электр қозғалтқыштардың қосылу тогы. Бұл кезде желінің қысқа уақыттағы тогы максималды мәніне ие болады;

I / ұзақ - бір немесе ЭҚ-ыр тобының іске қосылу моментіне дейінгі желінің ұзақ уақытты есептік тогы, А.

Пісіру аппаратына баратын желіні қорғау үшін I ном. балқ. келесі қатынастан таңдайды.

I балқ ≥ 1, 2∙ I дәнек http://sdamzavas.net/imgbaza/baza4/2119980773759.files/image047.gif ,

мұндағы I дәнек - номиналды қосылу ұзақтығы ПВ бойынша дәнекерлеу аппаратының номиналды тогы, А.

Пісіру аппаратына баратын желінің қорғау үшін алынатын I ном. балқ сол аппаратқа баратын өткізгіштің I мұмк -на тең деп алуға болады.

Тармақталған магистралды желіні балқымалы сақтандырғыштар мен қорғаудың селективтілігі ток көзіне жақындаған сайын I ном. балқ -ның өсуімен іске асырылады. Егер келесі сатыдағы сақтандырғыштың тогы алдыңғы сатыдағы сақтандырғыштың тогынан 2 сатыға көп болса, селективтілік қамтамасыздандырылады.
