Экономикалық технологиялар колледжі

КУРСТЫҚ ЖҰМЫС
Тақырыбы:
Аралас сандық қондырғы

Орындаған: 11-Рис-512 топ студенті Танатаров Т.Т.
Тексерген: оқытушы Құдайбергенов М.Ф.

Орал 2014ж.

Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
1. Сандық таратудың дамуы
1.1. Сандық арналар және жүйелер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .5
1.2. СБЖ-ның құрылымдық сұлбасын талдау ... ... ... ... ... ... ... . ... ... ... ... ... ..12
2. Сандық беру жүйесінің циклі және кабельдер желісі ... ... ... ... ... ... ... . ... ...16
2.1 Біріншілік СБЖ-ның жоғарғы циклы мен цикл құрылымын талдау
2.2. Сандық абонентті желілер үшін электрлік кабельдер ... ... ... ... ... ... .. ... ..18
3.Аралас сандық қондырғы
3.1. Құрылғыларды бөлу торабы ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ...20
3.2. Аралас топология ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..26
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 33
Қолданылатын әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... .35

Кіріспе
Қазіргі уақытта Қазақстан Республикасында заманға сәйкес телекоммуникациялық желілерді құру үшін байланыс желілері инфрақұрылымын модернизациялауды іске асыру қажет. Бұл үшін, сондай-ақ абоненттердің бүкіл байланыс сапасына және жеке құрылғылардың сапасына абонеттердің өсәп келе жатқан талаптарын қамтамасыз ету үшін цифрлық коммутациялық техниканы, таратудың цифрлық жүйелерін және цифрлық арналарды ендіру керек.
Сонымен бірге толық цифрлыққа көшу байланысты ұйымдастырғандағы экономикалық шығындарды азайтуға қажет. Сондықтан да цифрлық коммутациялық техниканы ендіру ақпараттың қандай да болмасын түрін өңдеуге іс жүзінде мүмкәіндік береді және де абоненттерге көптеген қосымша қызметтерді ұсынады. Бірақ та, осыдан басқа жолдық құрылыстардың реконструкциясы қажет, өйткені оларды модернизацияламай, байланыстың жоғары сапасын қамтамасыз ету мүмкін емес.
Бұл курстық жұмыс плезиохронды цифрлы саты (PDH) және синхронды цифрлы саты (SDH) технологиялар жүйесі негізінде сандық жүйелерін құру процессі негізінде жасалған.
Сандық байланыс жүйесінің аппаратурасы қалыптастыру және цифрлық сигналдарды қабылдау, сондай-ақ сызықты тракты аппаратурасынан тұрады. Цифрлы сигнал АЦТ (арна құрушы) құрылғысында немесе уақыттық топтық құраушылар құрылғысында қалыптасады. Бірінші жағдайда СБЖ-ның кірісіне аналогты сигнал, ал екіншіде цифрлы сигнал келіп түседі.
ИКМ- 120 комплексті аппаратурасы екілік СБЖ-де симметриялы жоғарғы жиілікті кабелдерді ішкі және жергілікті желіде тығыздауға арналған, сондай-ақ цифрлық ағынды 8448 кбитс жылдамдықта қалыптастырып тарату үшін, беру жүйесіндегі иерархияның өте жоғарғы сатыларында қолданылады.
Қазіргі кезде СБЖ аппаратурасының жаңа туындылары, ҮИС және ГҮИС негізінде және 2600x120x255 мм габаритті өлшеммен қолданылатын кірісте құрылады.
СБЖ аппаратурасы қалыптастыру және цифрлық сигналдарды қабылдау, сондай-ақ сызықты тракты аппаратурасынан тұрады. Цифрлы сигнал АЦТ (арна құрушы) құрылғысында немесе уақыттық топтық құраушылар құрылғысында қалыптасады. Бірінші жағдайда СБЖ-ның кірісіне аналогты сигнал, ал екіншіде цифрлы сигнал келіп түседі.
Ақпарат жіберу қазіргі қоғам өмірсүруінде жоғарғы орын алады. Ақпарат жіберудегі ең маңызды мақсат - ол оның тежелусіз жіберілуі. Бұл бағыттығы өте перспективтілі дискретті сигналмен аналогты хаттама жіберу болып табылады. Бұл әдіс ақпарат желісінің кедергі тұрақтылығында үлкен жетістік береді. Барлық қазіргі ақпараттық желілер осы принципте құрылады.
Бұдан басқа дискретті байланыс коналы экскруотацтяда оңай және ол арқылы кез келген ақпарат жіберуге болады, яғни ол универсалдылыққа ие болады.

1. Сандық таратудың дамуы
1.1. Сандық арналар және жүйелер
Станция аралық байланысты қамтамасыз ету үшін сандық арналар пайдаланылады. Бұл мақсаттар үшін ИКМ - 30 аппаратурасы пайдаланылады, бұларды толық талдап ұсыну бұрынғы тауарларда ретімен қарастырылып кеткен. Түйіндік және басқа бөлімшелерде көп арнасынан қажет ететін, жоғарғы қатардағы (ИКМ - 120, ИКМ - 480) пайдаланылады.
Сандық әдіспен берідің кезінде, синхрондық сандық иерархия жүесінің ерекшелігін, кеңінен қолдануды тораптардағы сақиналық құрылымы алады. Бұл құрылым қарапайым түрде бір бағыттағы сандық арналардың тізбектеп тұйық тізбек құратын - сақина жалғануының конфигурациясын өзімен бірге ұсынады.
Коммутациялаудың әрбір түйінінде үш функция іске асырылады:
oo одақтарды ажырату (уақытша интервалдарда), тап сол түйінге арналған;
oo хабар одағының транзиттік берілісі, басқа түйіндер үшін арналған;
oo берілген түйіннен шыққан хабарды қосу.
Бұндай жұмыс принципі одақтың бөлінуі үшін талап етіледі және сандық иерархидың ең төмен денгейінге хабар қосу (для системы нығыздаудың Европалық жүйесі үшін ИКМ-30). Бұдан соң бөлу мүмкін немесе берілген түйінге хабар қосу.
Синхрондық сандық иерархияны пайдалану кезінде және жеке одақтарды бөлу және виртуалды контейнерлер қосуы мүмкін. Бұндай жұйе пайдалырақ, қаншалықты барлық түйін арналарының жалпы қорына рұқсаты бар. Ол жаңа түйінде жеңіл қосуға мүмкіндік береді Жаңа түйін қарапайым сақинаның жақын нүктесінееніп кетеді. Радиалдық құрылымда бұл орталық станциямен байланыс талап етеді.
Бұндай құрылымның тұрарлығының бірі жүйенің өткізу икемділігін қайта таратуға мүмкінділігі, оны тарату жүйесіне беру жүйесіне және коммутацияға айналдырады.
SDН жүйесінде бұл қарапайым бекітілген контейнерде белгілі түйінде жасалады.
Қарапайым сақиналық жүйенің кемшілігі - сенімсіздігі, қаншалықты кез-келген түіннің қатардан шығып қалуы немесе кез - келген желіде оны қатардан шығарып тастауы мүмкін. Сондықтан қор сақтау қолданылады (кемінде қосалқы), басқа торап құру мүмкіндігін туғызады. Ұзақ төзімділікті қамтамасыз етуші сақина тораптарының нұсқасы 11 - суретте көрсетілген. Желінің қатардан шығып қалуын (1 - суретте қалың сызықпен көрсетілген) кері бағытта жұмыс жасайтын екінші сақина қоры пайдаланылады.
Бұл үшін коммутациялық желінің зақымдануы тұтасатын әрбір түйінінде, кері транзит пайда болады. Осы жағдайда барлық байланысты торап сақталады.

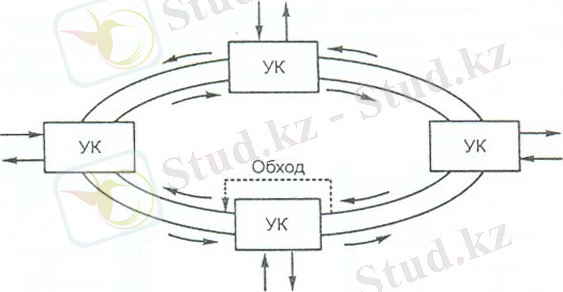

1-сурет. Зақымдануды қарап шығуға кері байланысты пайдаланудың сақиналық құрылымы
Торап түйіні қатарынан шығу зардаптары жабдықтау құруымен минимизацияланады және бағдарламалық қамтамасыз етудің, оның апаттық аралап шығуды ұйымдастырушылар (2-суретте). Мына жағдайда түйін регенератор қызметін атқарады.

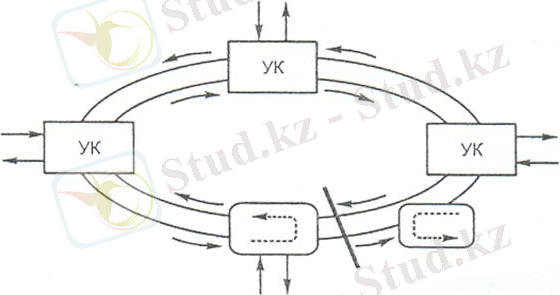

2-сурет. Түйінің зақымдану кезінде қарап шығуға пайдалатын сақиналық құрылым
Бүгінгі күнде дамыған мемлекеттер қатарындағы елдерде сандық радиохабар тарату технологиясына көңіл бөлінуде. Оның кәдімгі аналогтық радиохабардан немен ерекшеленетінін көрейік:
Желінің жолдық бөлігін цифрлықтау жоғары жылдамдықты алуды арналардың жақсы өткізгіштік қабілетін өте жоғары сенімділікте қамтамасыз етеді.
Қазақстан Республикасы желілерінде таратудың цифрлық жүйелерін (ТЦЖ) ендіру олардың таратудың аналогтық жүйелеріне қарағандағы артықшылықтарымен түсіндіріледі, олар: бөгеуліктерге жоғары орнықтылық, тарату сапасының байланыс жолы ұзындығына тәуелсіздігі, ТЦЖ арналары көрсеткіштері тұрақтылығы, дискреттік сигналдарды тарату үшін арналар өткізгіштік қабілетін пайдалану тиімділігі, таратылған сигналдарды математикалық жөңдеудің қарапайымдылығы өте жоғары технико-экономикалық көрсеткіштері.
Ресми түрде Эврика-147 ОАВ 1997 жылы ТFА деген Берлинде өткен кермеде көрсетілді. Қазір Эврика-147 ең жақсы дамыған жүйе ретінда Европада қолданылады, әрі СРХ тарату технологиясы болып табылады. Оның атап өтетін артықшыл ықтары:
- сапасы компакт-диск дыбысының сапасынан қалыспайтын дыбыс;
- сигналдардың кедергілерге қарсы тұра алуы;
- параллельді түрде ақпарат тарата алады;
- радиоқабылдағыштар қуатты азырақ қажет етеді.
Бүгінгі күнде, СРХ-ны таратушы DАВ стандарты - көптеген стандарттарды біріктіретін кешен. Мысалы, дыбыстың барлығы МРЕG Аudiо Lауег 2 сандық дыбыс форматында беріледі. Эврика-147 жүйесінде мультиплексор деп аталатын құрал арқылы бірнеше бағдарламаларды эфирге беру жүзеге асырылады. Алайда, Эврика-147 жүйесі әрі жетілген, әрі ыңғайлы болғанымен оны толығымен іске қосу үшін қазіргі радиохабар таратушы жүйелердің барлығының жұмысын өзгерту керек. Бұл көптеген материалдық шығынды қажет етеді. Дегенмен де, сандық радиохабар (СРХ) таратудың бұл түрінің болашағы үлкен. Алдағы уақытта бүкіл радиожүйелер осы технологияға тегіс көшірілуі мүмкін, әрине, озық технология қашанда жоғары тұрады.
Электронды арналардағы жаңа технологиялар туралы сөз болғанда бір мәселеге ерекше назар аудару керек. Ол бүгінгі таңдағы форматтар туралы. Қазір дыбыс пен бейнені жазудың екі стандарты кең тарап отыр. Бірінші дәстүрлі аналогтық жүйе, дыбыс табиғатын, тербелістерін ескеріп, магнитті лентаға жазу және қайта жаңғырту сияқты операциялармен шектеледі. Оның үлес салмағы қазір едәуір көп болғанымен, жыл өткен сайын азайып келеді. Аналогтық форматты цифрлық жүйелер ауыстыруда. Бұл жүйеде аналогтық сигналдардың барлығы белгілі бір алгоритм бойынша сығымдалып сақталып жазылады, соған сәйкес ойналады. Яғни олардың негізін сығымдау және кері қайта қалпына келтіру сияқты операцияларды жүзеге асыратын компьютерлік чиптер, процессорлар құрайды.
Сонымен, цифрлық дыбыстың сапасы компьютерлік чипке - аналогтық-цифрлық және кері өзгерткішке байланысты. Кейбір осындай сапалы өзгерткіштер бір секундта 48000 тербеліске дейін іріктеп, кванттап, кодқа түсіреді. Бүл -- өте жоғары көрсеткіш. Осыған байланысты тағы бір тауқымет туындайды. Дыбыстың сапасы неғұрлым жоғары болған сайын ол компьютердің ресурстарын көп пайдаланады, сақтап қоюға көп кеңістік қажет болады. Мысалы, стерео режимінде жоғары сапалы бір минуттық музыканы жазу үшін 10 мегабайттан аса диск кеңістігі қажет екен. Осыдан келіп оны сығымдау қажеттілігі туындайды. Қазір мұның да үздік алгоритмдері түзілген, олар ұқсас тербелістерді біріктіру, адам құлағы ести бермейтін жиіліктерді алып тастау сияқты жолдармен мағлұматтарды төрт, кейде тіпті он есеге дейін қысқартып, компьютерде өңдеуді жеңілдетеді. Ал дыбыс сапасындағы өзгерісті екінің бірі аңғара да бермейді.
Дыбысты компьютерге көшірудің артықшылықтары қандай дегенде мына мәселелерге назар аударамыз:
- цифрлы сигнал сапасын ешқашан жоймайды, өздігінен өзгермейді, мысалы, елу жылдан кейін де сол күйінде сақталады, ал аналогтық магнитті лента ұзақ сақтауға жарамайды және қайта көшіру кезінде сапасы, деңгейі төмендей береді;
- компьютерде өндеу орасан шығармашылық мүмкіндіктерге жол ашады;
- көп арналы өңдеу, қосымша дыбыстармен араластыру, деңгейін өзгерту оңай жүзеге асырылады;
- шу деңгейі өте төмен, аналогтық жүйеде механикалық шу, үйкелістср көп кедергі келтіретіні белгілі;
- қашықтыққа беру мүмкіндігі өте жоғары, цифрлы әуен сол күйінде дүние жүзінің кез келген бұрышында ойналады, интернетпен де жіберуге болады, ал табиғи дауысты сапалы деген телефон жслісімен де екінші қашықтыққа өзгеріссіз беру мүмкін емес;
- лазерлік технологиялармен кірігуі, СД жэне DVD технологиялары музыканы сақтау мен жеткізудің бүгінгі таңдағы ең үздік құралдары болып қалыптасты;
- дыбыс режиссері мен операторы жұмыстарын едәуір жеңілдетгі;
- орасан музыкалық архивтер жасауға және оны еркін тасымалдауға мүмкіндік берді, мысалы қазір МРЗ тәсілімен миллиондаған әндер, музыкалық шығармалар таратылуда;
- радиотарату ісін автоматтандыруға жол ашты;
- мамандардың уақытын үнемдеуі және басқалар.
Осының ішінде музыканы компьютерде өңдеудің жаңа шығармашылық мүмкіндіктеріне қысқа тоқталып өткен орынды.
Дыбыс процестеріне мына міндеттер жатады:
- дыбыс тербелістерін біріктіру;
- кері аудару, әдетте стереоэффекті қалпына келтіру үшін жасалады;
- тербеліс деңгейлерін өзгерту, мысалы тым жоғары, қатты шыққан дыбысты төмендетеді, т.с.с;
- тұрақты токты өзгерту;
- қалыптандыру, дыбыс деңгейін бір дәрежеге көтеру үшін қажетті аса маңызды функция, оны қолданғанда дыбыс деңгейінің кенеттен төмендеп кетуі, бәсеңсуі болмайды, сапасына нүқсан келтірмей, бұл операция осындай ой-шұқырларды теңестіреді;
- панораманы кеңіту, дыбыстың шекарасын, ауқымын кеңітеді;
- жиілігін түзету, бір сапа деңгейінен екіншісіне ауыстыру, мысалы Интернетте тарату үшін жоғары сапалы дыбыс қажет емес, сондықтан оны төмен жиілікке түсіру арқылы файлдың көлемі ықшамдалады және тез тасымалдануы үшін жеңілдетіледі;
- әр түрлі сүзгілер, олар дыбысқа қосымша реңк беру үшін қолданылады.
Радиотехнологиялар да бір орнында қалып қоймай күнделікті даму үстінде. Соңғы кезде ол жаңа бір технологиялық секіріс жасады. Бұған дейін радио ҒМ диапазонына көшуіне байланысты дыбыс сапасы едәуір жақсарып, жаңа деңгейге көтерілген еді. Болашақта барлық радиохабарларын тарату цифрлы форматқа көшпекші. Бұл үрдіс шетелдерде жаппай қолға алынуда. Мұндай жағдайда цифрлы радиоқабылдағыштар арқылы қазіргіден жоғары сапалы тіпті ауқымды естілетін дыбыс сапасына қол жеткізуіміз мүмкін. Шағын ғана радиоқабылдағыш құралдар сізді қай жерде жүрмеңіз ақпаратпен қамтамасыз етіп, болып жатқан оқиғаларды, ауа райын, ақша бағамдарын біліп отырасыз және сазды музыкалық шығармаларды тыңдайсыз.
Интернет арқылы радиотаратудың да кең колданысқа енетіндігі сөзсіз. Қазір оның екі мүмкіндігі бар. Оның біріншісі, реал-аудио яғни нақты уақытпен жер шарының кез келген нүктесіндегі әуе толқынына тарап жатқан станцияларды тыңдау. Екінші, веб-серверлерде сақталған радиохабарларын тыңдау, Оларды тікелей, болмаса өз компьютеріңізге көшіріп алып тыңдауга болады. Осыған байланысты өз радиохабарларыңды Интернет арқылы тарату қаражат шығынын талап етпейтін мол мүмкіндік ашады. Кез келген журналист, музыкант Интернетке өз хабарларын орналастырып, ешқандай радиожиілік сатып алмай-ақ, тендерге қатыспай-ақ хабар тарата алады.
Осы жұмыстарды атқаратын компьютерлік бағдарламалардың сипаты төмендегідей:
Ең көп тарағаны музыкалық редакторлар болып табылады, олар қарапайым дауыс жазудан бастап, монтаждау, жекелеген эффектілерді қолдану сияқты кең ауқымды шараларды компьютерде атқаруға мүмкіндік береді. Солардың қатарында, Аdobe Аudition, Сооl Еdit WaveLab Sound Ғогgе бағдарламалары кең тараған. 8аmplitude Маster бағдарламасы көп араналы дыбыс жазуға, әр арнаны жеке өңдеуге және соның барлығын біріктіріп тұтас музыка, не хабар жасауға көмектеседі.

1.2. СБЖ-ның құрылымдық сұлбасын талдау
Құрылымдық сұлбаны талдау берілген ТЖ арнасының санымен және ТЖ-ның қабылдаулары арқылы орындалады. Сондай-ақ қолданылатын кабель 4 коаксиалды жұптан тұратының есте сақтау керек. Кабелді қолдану үшін екі идентивті беру жүйесін қосу қажет.
300 - 3000 Гц
300 - 3000 Гц
Сурет 1- Төртөткізгішті сұлба бойынша жалғастыруды ұйымдастыру
СБЖ-ның кұрылымдық сұлбасын таңдауды біріншілік беру жүйесінің сыйымдылығын беруден бастаймыз. Берілген мәліметтер бойынша 120 арналы жүйені қолданамыз, ал қалыптастыруда топтық цифрлық ағында екілік сатылы топ құраушылар арқылы іске асырамыз. Осыдан келе СБЖ-ның сұлбасын берілген арна санына сәйкес талдап және сызамыз. Арна саны екі беру жүйесі арқылы құралады, ал ТЖ қабылдаулары әр ҚРП талабымен іске асады. ҚЕРП санын бұл сатыда анықтамаймыз.
Бізге белгілі, байланыс техникасының бір есебі болып берілген ақпаратты типтік арналар мен тракттарға сапалы түрде таратуды қамтамасыз ету болып саналады. Беру жүйесін жобалау сатысында әртүрлі құрылғы мен трактілердің техникалық талаптарына сәйкес жағдайда анықтау қажет, байланыс арнасына кіретіндер өз ретімен осы құрылғыда болатын процесстердің деталды анализдерін қажет етеді, ақпаратты беру сапасын азайту көрсетілген мақсаты болып табылады. Сонымен қатар, қойылған мақсатқа жету әртүрлі жолдармен қамтамасыз етілуі мүмкін, яғни әртүрлі талаптарды бөлек құрылғыларда байланыс арнасына кіретін, бір соңғы нәтижеге әкеледі. Сигналдың бөгеуілінің сипаттамасы анық көрсетілген, сол құрылғыда және басқа трактіде көрсетілгендей, осы бөгеуілдердің беру жүйесінің ішкі параметрлерінің байланысы, жобалау процесінде фактордың белгіленген өлшемі оптималды таратуда көрінуі мүмкін, беру жүйесінің бөлек трактілерінің арасындағы тарату ақпаратының сапасын төмендеуіне әкеп соғады. Басқа сөзбен айтқанда, жобалау процесінде жүйенің бөлек түйіндерінің талаптарын анықтап алу қажет, яғни, жүйеге берілген талаптар минималды шығынмен тиімді түрде қамтамасыз етілуі керек.
Таратуда бірінші аналогты сигнал c(t) ТЖСбер спектр көмегімен шектеледі, сигналдың дискреттеуін уақыт бойынша В.А.Котельников теоремасы арқылы іске асыру жеткілікті. Осы сатыда сигналды таңдаудан бұрмалану пайда болады, біріншіден, шығыс сигнал үздіксіз спектрлі, жиілікпен шектелетін мақсаты бар, екіншіден, ТЖФбер -ді идеалды сипаттамасымен, нәтижесінде оның шығысында шектелген идеалды емес сигнал спектрі қалыптасуын құру мүмкін емес. Бірақта спектрді шектеу ақпарат түрін сол немесе басқа түрде қабылдау ерекшелігі, ал мүмкін бұрмаланулар ТЖСбер идеалды еместігінен дискреттеу жиілігін таңдау жолына сәйкес азаюы мүмкін.
Аналогты сигналдың спектіріне шектеуден кейін АИМ модулятордағы уақыттық дискреттеуге әкеп соғады, нәтижесінде уақыт бойынша дискреттелген индивидуалды АИМ сигналы қалыптасады. Бұл сатыда сигнал бөгеуілге тұрақты циклдік кодтар бөгеуілдерін талдау келесі себептерде мүмкін: бірінші, АИМ сигналын қолдану жазық төбелі импульспен келесі құрылғыларда қалыпты жұмыс істеу үшін қажет амплитудалық-жиіліктік бұрмалау пайда болады. Ал екінші, АИМ дискриттеуінің кездейсоқ аралас мезеттерінде есептеу ретсіз қалыптасады, аналогты сигналды қайта құру кезінде оның бұрмалануына әкеп соғады. АИМ - 2 қолдануда бұрмалану қажет мәнге АИМ ұзындығының есебін азайту жолымен және корректорлық құрылғыны қолдану арқылы азаяды.
Уақыт бойынша дискреттеу индевидуалды сигнал (АИМ сигнал) басқа арналардың сәйкес сигналдарымен қосылады, яғни топтық 30 -арналы АИМ (АИМтоп) сигналы қалыптасады және деңгей бойынша кванттауға әкеледі. Осыдан кванттау шумы, СБЖ-да көп жағдайда негізгі болып табылатын, пайда болады. Сондықтан кванттағыш (Кb) сипаттамасын таңдауға көп көңіл бөлу қажет.
Топтық квантталған АИМ (АИМтоп) сигналы кодтайтын құрылғыға, АЦТ болатын, келіп түседі. Осы кезде құрылғылық деп аталатын шум, тарату ақпаратының сапасын азайтуға әкеп соғатын, пайда болады. Содан кейін ЦҚ-да топтық ақпараттық цифлық сигнал (ИКМ сигнал) СС, АБҚ және ДА-ға бірігеді, нәтижесінде СБЖ таратуының циклі қалыптасады.
Ары қарай уақыттық топтық құраушылар (УТ), яғни ИКМ - 120 цифрлы ағының 8 тобына бірігу іске асады. Уақыттық топтық құраушыларға біріккен ағындар жылдамдығын сәйкестендендіруді іске асыру қажет, фазалық діріл пайда болатын, бөгеуіл сигналдарының бірден-бір көзі болып табылады.
ҮЦС сигналы топтық сигналды қалыптастырғышқа ФГС келіп түсу үшін арналған: 7 цифрлы ағынды біріктіру; әр бір тарату циклінің басында циклды синхросигналды қалыптастыру; топтық цифрлық ағын сигналдарын цифрлы қызмет ету байланысына еңгізу; сигналды тарату ЦС айналдыруына циклдік синхронизмнің жоғалуына және цифрлық қызмет ету байланысында шақыруды тарату; технологиялық арна құру.
Біріккен жоғарғы жиілікті ағын (ИКМ) кодтық түрлендіргіште тарату сигналға айналады, жол бойынша тарату жеңіл және цифлы сызықты трактіге келіп түседі, осы аралық пунктте цифрлы сигнал регенерацияланады. СБЖ-ның сызықты трактісінде ақпаратты тарату сапасы төмендеуі мүмкін, келесі себептерге байланысты. Таратуда және цифрлы сигнал регенерациясында қате пайда болады, нәтижесінде декодер шығысында дискреттелген сигналда кездейсоқ қате пайда болады. Бұндай жиілікте ауытқуы пайда болуы қате коэффицентімен анықталады.
Көп жағдайда тактілік жиілік сигнал жүйесі, сызықтық регенератордағы сияқты, қабылдау станциясында импульстік тізбектен бөлінеді, сондықтан тактілік жиілікке тура абсолютті сәйкес келмейді, тарату станциясында күшейтіледі. Нәтижесінде фазалық діріл, шығыс сигналының бұрмалануына әкеп соғатын, пайда болады.
СТҚ кірісінде сызықты трактіде қабылданған, кодтың кері екілік сигналға түрленлірілу іске асады. Осы процестен қателердің көбеюі мүмкін. Кодты түрлендіруден кейін уақыттық бөлу (УБ) жоғарғы жылдамдықты сигналды 8 топтық цифрлы сигналға айналдыру іске асады. Бұл жағдайда командаларды қате қабылдаудан жылдамдықтарды келістіру кезінде барлық арна компоненттік ағындарының арасында байланыс бұзылуы мүмкін.
Топтық цифлық сигналдардан синхронизация сигналы бөлінеді, сондай-ақ басқару және арақатынастық сигналы да (БАС). Басты қабылдаудағы қателіктер сәйкес арналардың бірігуінің дұрыс емес қондырылуына әкелуі мүмкін.
Топтық цифрлы сигнал декодалайтын құрылғыда ЦАТ-қа айналуы мүмкін, нәтижесінде топтық АИМ сигналы қалыптасады.
АИМтоп сигналынан уақыттық селекторлы (УС) индевидуалды арналы АИМ сигналдары бөлінеді және ТЖСбер көмегімен аналогты сигнал қайта құрылады.
СБЖ трактілерінде пайда болатын бұрмалануды екі үлкен класқа бөлуге болады:
бұрмалану, дискреттеу және кванттау процесі соңғы аппаратурада пайда болады;
бұрмалану, сызықты трактіде (кездейсоқ қателер, фазалық діріл) пайда болады.

2. Сандық беру жүйесінің циклі және кабельдер желісі
2.1 Біріншілік СБЖ-ның жоғарғы циклы мен цикл құрылымын талдау
Біріншілік цифрлық ағының тактілік жиілігі (1) формуламен есептеледі.
, кГц;
МГц; (1)
Цифрлық топтық құраушының екінші сатысының есебі болып тарату жылдамдығына сәйкес келетін бірнеше біріншілік цифрлық ағындарды бір цифрлы ағынға біріктіру болады.топтық құраушының екі: синхронды және асинхронды әдісі белгілі. Синхронды топтық құраушының ерекшелігі болып жиілігі екіншілік топтық ағының тактілік жиілігіне тең болатын беретін генераторды қолдану табылады. Төменгі реттегі аппаратура жүйесі үшін сақтау сигналы дәл осы генераторда (жиілікті бөлумен) алынады. Асинхрондыда төмегі реттегі жүйенің тактілік жиілігік ағының біріктіру, бұлардың әр біреуінің өзіндікберетін генераторды қолданылғандықтан ерекшеленеді. Бұл топтық құраушының әдісі цифрлық теңестіруді қолданылуын айтады. Ол цифрлы сигналдарға қосымша (теңестіруші) символдарды енгізу жолымен, немесе ақпараттық символдарды өшірумен, өшірілген символдар мәні қабылдағыш құрылғыға қосымша қызмет арнасы көмегімен келіп түсуімен іске асады.
Кез келген ағындарды біріктіру әдісінде біріктірілетін символдардың тактілік жиілігі арасымен және біріктірілген сигналдардың тактілік жиілігінің қатынасы (2) формуладағыдай болады.
, МГц; (2)
мұндағы, q - біріккен сигналдардың циклінде ақпараттық символдардың санына қосымша символдар санының қатынасы;
М - біріккен ағындардың саны.
мұндағы, n - біріншілік БЖ саны (ИКМ-30).
M=18030=6
Асинхронды біріктіруде артықтылық мәні синхрондыға қарағанда үлкен болады, сондықтан біріккен жылдамдықтар келісушілік командаларын тарату керек. Курстық жұмыста синхронды біріктіруде q = 0.03, ал асинхронды бірктіруде q=0.04 деп алуға болады.
Егер q = 0.03 :
, МГц;
Егер q = 0.04 :
, МГц

2.2. Сандық абонентті желілер үшін электрлік кабельдер
Қазіргі таңда абоненттерге ақпарат қызметін көрсету үшін корпоративті және ведомствалық желілер операторлары xDSL (цифрлық абоненттік желі) технологиясы негізіндегі жабдықтарды кеңінен енгізуде. Бұл ақпарат жеткізу жылдамдығын әдеттегі мысты шиыршық жұппен 8 Мбитс - қа дейін арттыруға және жеткілікті мөлшердегі қашықтыққа дейін жеткізуге мүмкіндік береді.
Соңғы жылдары кабельді өндірістерде цифрлық телефондық кабельдер өңделіп және шығарылып жатыр. Бұл кабельдер xDSL (желілі ... жалғасы
