Экономика және ақпараттық технологиялар колледжі

КУРСТЫҚ ЖҰМЫС
Тақырыбы:
Оптикалық-талшықты байланыс

Орындаған:
Тексерген:

Орал, 2013ж.

Мазмұны

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
І бөлім. Оптикалық кабельдер ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ...5
1.1. Оптикалық-талшықты байланыс ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...8
1.2. Оптикалық кабельдер түрлері, классификациясы, белгіленуі ... ... ... ... ... .8
1.3. Оптикалық кабельдер артықшылықтары мен кемшіліктері ... ... ... ... ... ..1 7
1.4. Оптикалық кабельдердің қолданылуы ... ... ... ... ... ... . ... ... ... ... ... ... ... ... 20
ІІ бөлім. Оптикалық кабельдерді төсеу ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... .24
2.1. Оптикалық кабельдерді төсеу түрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..24
2.2. Төсеу технологиясына сипаттама ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... 28
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 30
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... 32
0.1.
Кіріспе
Қазіргі уақытта Қазақстан Республикасында заманға сәйкес телекоммуникациялық желілерді құру үшін байланыс желілері инфрақұрылымын модернизациялауды іске асыру қажет. Бұл үшін, сондай-ақ абоненттердің бүкіл байланыс сапасына және жеке құрылғылардың сапасына абонеттердің өсәп келе жатқан талаптарын қамтамасыз ету үшін цифрлық коммутациялық техниканы, таратудың цифрлық жүйелерін және цифрлық арналарды ендіру керек. Сонымен бірге толық цифрлыққа көшу байланысты ұйымдастырғандағы экономикалық шығындарды азайтуға қажет. Сондықтан да цифрлық коммутациялық техниканы ендіру ақпараттың қандай да болмасын түрін өңдеуге іс жүзінде мүмкәіндік береді және де абоненттерге көптеген қосымша қызметтерді ұсынады. Бірақ та, осыдан басқа жолдық құрылыстардың реконструкциясы қажет, өйткені оларды модернизацияламай, байланыстың жоғары сапасын қамтамасыз ету мүмкін емес.
Қоғамның ақпараттануының глобалды түрде даму үрдісі үлкен қарқындылықпен жүріп жатыр. Жыл сайын ақпараттың көлемі және оның таралу ағындары айтарлықтай өсуде. Олармен дәстүрлі симметриялық, сонымен қатар коаксиалды байланыс кабелдерін салыстыру мүмкін емес. Бұл орнаған жағдайдан шығудың амалы - оптикалық-талшықты байланыс кабелдерін кең түрде қолдану болып табылады. Дәстүрлі кабелдермен салыстырғанда, олардың салмағының аз болуы және өлшемі үлкен қашықтыққа төсеу мүмкіндіктері, өшуліктің аз мәні, ауысу әсерлерінің болмауы, жиіліктірінің өткізу жолақтарының үлкен кеңдігі, электромагнитті өрістердің әсеріне төзімділігі деген сияқты айтарлықтай артықшылықтары бар. Қазіргі уақытта оптикалық жүйелер және кабелдер тәжірибелік тексеру кезегінен шығып, массалы практикалық ендіру кезеңіне өтті. Бірінші кезекте олар мыс өзекшелері бар айтарлықтай металл көлемді кабелдердің орнына, АТС арасын қосатын жолдарды орнату үшін қолдана бастады, сосын магистралды және зоналық байланыс желілерінде дами бастады.
Қазіргі кезде оптикалық талшықтың үлкен техникалық мүмкіндіктерінің арқасында байланыс желілерінің барлық салаларында кең қолданыс тауып отыр.
Оптикалық-талшықты байланыс жолдарының (ВОЛС) әлемде кең пайдалану жиырмадан көп жыл бұрын басталды, сол кездің өзінде оптикалық талшықты жасау технологиясының жетістіктері үлкен қашықтықтағы оптикалық кабелді, аз өшулікті және де талап етілетін ұзақ уақыттық жұмыс істеуін іске асыруға, ал оптикалық кабелдің құрылымы кабелді төсеу, монтаждау және пайдалану шарттары ұсынатын талаптарды орындауға мүмкіндік берді.
Талшықты-оптикалық байланыс желісі әлемде 20 жылдан бұрын кең қолданыс тапқан. Оптикалық-талшықты дайындайтын технологиясы дамығанда ОК-ді өшуі аз, ұзақ сақталып, үлкен ұзындықта алу мүмкіндігі туды, ал конструкциясына келетін болсақ, эксплуатация, төсеу, монтаждау сияқты талаптарды орындайды. Байланыс техникасында (телевидения, видеотелефондау, мәліметтерді тарату, телефондау) оптикалық жүйенің кең таралуы оптикалық кабельдердің үлкен ақпараттық мүмкіншілігі мен бөгетке тұрақтылығына шартталған.
Курстық жұмыстың мақсаты - оптикалық кабельдер туралы түсінік алу және оптикалық кабельді төсеу түрлерімен және технологиясымен танысу.
Курстық жұмыстың міндеттері:
oo Оптикалық кабельдер туралы түсінік беру;
oo Оптикалық кабельдерді төсеу түрлері мен технологиясына сипаттапама беру.
Курстық жұмыстың құрылымы: кіріспе, екі бөлім және қорытынды мен пайдаланылған әдебиеттер тізімімінен тұрады.

І бөлім. Оптикалық кабельдер
1.1. Оптикалық талшықты байланыс
Қалалық байланыс желілерінде оптикалық кабель көп қолдануда. Себебі оптикалы-талшықты кабель арқылы байланыс ғылыми-техникалық прогресстің негізгі бағытының бірі болып табылады. Оптикалық кабельдер мен жүйелер тек қалалық және қалааралық байланысты ұйымдастырып қана қоймай, сонымен қатар кабельді телевидения, видеотелефония, радиотарату, есептеуіш техникада, корпоративті желілердің технологиялық байланысында қолданылады.
Оптикалық-талшықты байланысты қолдану арқылы ақпараттарды тарату көлемі, кең таралған спутникті байланыс, радиорелейлі байланыспен салыстырғанда тез өсті, яғни оптикалық-талшықты тарату жүйесі жіберу жолағы кең болады.
Байланыстың оптикалық кабель мен жүйесін дамытудың негізгі факторы болып оптикалы квантты генератордың-лазердің пайда болуы себепші болды. Лазер сөзі Light Amplification by Emission of Radiation сөзінің бастапқы әріптерінен құралып, индуцирленген сәуле көмегімен сәулені күшейту деген мағынаны білдіреді. Лазерлі жүйелер толқынның оптикалы диапазонында жұмыс істейді. Егер мәліметтерді тарату кабельмен жүргізілсе-мегагеряті жиілік, ал толқынтасығышта-гигагерц, онда лазерлік жүйелер үшін көрінетін және инфрақызыл жолақты оптикалық толқын диапазоны (жүздеген терагерц) қолданылады.
Байланыстың оптикалы-талшықты жұйесінің бағыттауыш жүйелерін өткізу көлемі мен қабылдау әдісіне байланысты диэлектрлі толқынтасығыш немесе талшық деп аталады.
Тарихына үңілсек бірінші әртүрлі қоспалы жарықтасығыш пайда болып, оның өшуі 1000 дбкм құрады, сосын 20 дбкм қшуі бар талшықты жарықтасығыштар пайда болды (1970 ж). Бұл жарықтасығыштың жүрекшесі сыну коэффициентін жоғарылату үшін титан қосылған кварцты қолданды, ал сырты таза кварцпен қапталған. Келесі ұрпақ жарықтасығыштардың өшуі 4 дбкм дейін төмендеді (1974г.), ал 1979 жылдары сипаттаммасы жақсарған, толқын ұзындығы 1,55мкм тең жарықтасығыштар ( өшуі 0,2 дбкм тең) пайда болды.
Қазіргі уақытта оптикалық-талшықты кабелдер көптеген елдерде өндірілуде және қолданыста.
Байланыс техникасында оптикалық жүйелердің кең түрде дамуы (теледидар, видеотелефон, мәліметтерді тарату, телефон және т.б.) оптикалық кабелдердің үлкен ақпараттық және олардың жоғары бөгеуліктен қорғанулық қасиеттерімен түсіндіріледі. Оптикалық жүйелердің жоғары сапалы бейнелерді қамтамасыз ететін және жеке дара абоненттерге ақпараттық қызмет көрсету мүмкіндіктерін айтарлықтай дерлік кеңейтетін - кабелді теледидарда қолданудың үлкен болашағы бар. Бұл жағдайда алдын ала тапсырмалық қабылдау жүйесі қамтамасыз етіледі. Сонымен бірге абоненттерге өз теледидар экранында газет жолақтарының, журнал беттерінің және кітапханалардан алынған анықтамалық мәліметтердің бейнесін алуға мүмкіндігі ұсынылады.
Оптикалық кабелднрдің халық шаруашылығының әртүрлі салаларында: радио электроникада, байланыста, медицинада, машина жасауда және т.б. іс жүзінде қолданудың кең мүмкіндіктері пайда болды.
Сандық тарату жүйелерін PDH негізінде енгізу XX-ғасырдың 70-ші жылдары басталды. Бағыттаушы орта негізінде метал өткізгішті кабелдер қолданды. Сандық тарату жүйелерін SDH негізінде енгізу өткен ғасырдың 90-шы жылдарында сигналдардың оптикалық тарату техникасы мен технологиясы дамыған кезде пайда болды.
PDH жүйелерінде төмен сатылы иерархияға тікелей қолжетімділік жоқ, тек жоғары сатылы циклдер қосылған. Мұндай қолжетімділік қажеттілігінде (мысалы, арналарды бөлу пунктерінде) қалыптастыруды және сызықты сигналдарды қайта жинауды қажет етеді
SDH жүйелерінде бұл мәселе құрамында әртүрлі деңгейдегі VC-n виртуалды контейнері бар STM-N транспорттық модулін ұйымдастыру жолы арқылы шешіледі. Бұл деңгей жүктемені әртүрлі PDH сигнал деңгейлері АТМ ұяшығы немесе басқада сигналдарды транспортировка жасауға жасалады. Виртуалды контейнерлер транспортты модулдерге толқын фазасын компенсациялайтын және тактілік жиілікті өшіріп олардың циклінің басталуын көрсетеді. Көрсеткіш позициясы STM-N фиксирленген. Сондықтан әрқашан жүктеме циклінің басталуы белгілі болады. Бұл дегеніміз сызықтық трактте сигналдарды тікелей мультиплекстеу деп аталады.
PDH жүйелерінде желілік синхронизация бірінші сатыда орындалады (2048 кбитc). жоғары сатының сандық ағыны синхрондалмаған. Бұл уақытта SDH желілік түйіндері синхронды режимде жұмыс істейді. Аумақтың барлық түйіндері (мысалы, ұлттық желі) МСЭ G.811 Ұсынысымен анықталған бір жоғары деңгейлі қорек көзінен синхрондалады.
Синхрондалған ақпараттардың тасығышы ретінде STM-N сызықты сигналдар қызмет етеді. "Синхронды аумақтардың" өзара әрекеті синхронды режимде іске асырылады. Плезихронды режимді де авариялық негізінде қолдануға болады.
PDH және SDH жүйелерінің қолдану ортасын келесі әдіспен анықтауға болады. SDH жүйелерінде көп магистральді желіні, зоналық желі аумақтарын экономикасы дамыған аумақтарды магистральді желіге сонымен қатар қалалық желілерді дөңгелек құрылымды ұйымдастыруы қарапайым болуында. Осы уақытта PDH жүйелерін SDH желілеріне қолжетім кезінде және магистралді желілерге, SDH желілерінің жіберу мүмкіншілігі аз болғанда қолданылады.
1.2. Оптикалық кабельдер түрлері, классификациясы,
белгіленуі
Оптикалық кабель - қазіргі таңдағы байланыс жүйесіндегі кең қолданыс тапқан байланыс жолының бір түрі. Қазіргі таңда ақпараттандыру тез даму үстінде. Жыл сайын таратылатын ақпараттардың таратылатын ағыны мен көлемі ұлғаю үстінде. Оларды таратуға дәстүрлі коаксиальды, симметриялық кабельдері салыстыру мүмкін емес болды. Бұл жағдайдан шығу оптикалық-талшықты қолдануға алып келді. Дәстүрлілермен салыстырғандағы артықшылығы: салмағы аз және габаритті, ұзын қашықтықтарға төселінеді, қшулер аз, өтпелі әсерлердің кемдігі, жиіліктерді жіберу мүмкіншілігі жоғары. Қазіргі таңда оптикалық кабельдерді үлкен сынақтардан тексеріп, жетілдіру үстінде. Ең алғаш болып АТС-лар арасындағы байланыс жолдарында үлкен металсыйымдылықты мыс талшықты кабельдер орнында соң магистральді және аумақтық байланыс желілерінде қолданылуда. Оптикалы-талшықты байланыс жолының негізгі құраушысы оптикалы-талшықты кабель (ОТК) болып табылады.
ОТК өндіру кезінде байланыс жолының жіберу мүмкіншілігі мен пайдалану шартын анықтайтын параметрлері болады. Пайдалану шартына байланысты кабельдер келесідей түрлерге бөлінеді:
- монтаждық;
- станциялық;
- аумақтық;
- магистральдық.
Кабельдің бірінші екі түрі ғимарат іші мен аумағында қолдануға арналған. Онша ұзын емес. Ал қалған екі түрі су астында, грунттарда, коммуникация кабельді құбырларында қолдануға арналған. Бұл кабелдер сыртқы әсерлерден қорғалған, орнату ұзындығы екі километрден жоғары. Байланыс жолының жіберу мүмкіншілігін кең қолдану үшін (8-ге дейін) өшуі аз болатын бірмодалы, ал таратушы жүйелерге арақашықтығына байланысты 144 талшықты бірмодалы немесе көпмодалы оптикалық кабель қолданылады.
1-кесте Оптикалық кабельдің түрлері
Кабель маркасы
өндіруші фирмасы
мәні
талшық саны
ADF(ZN)2Y
Simens,Германия
бірмодалы 125 мкм +- 2 мкм
8 талшық
FB-24RSNMA
В1 электроникс Ресей
көпмодалы
62.5 125 мкм
24 талшық
OGLJFE-CTZESM-10125-0,38x1-48C
FUJICURA
Бірмодалы
0,15 мм
16 талшық
FB-4RSNMA-S
В1 электроникс Ресей
көпмодалы 9 125 мкм
4 талшық

Әртүрлі елдерде қолданылатын оптикалық кабельдердің типтік конструкциясының сипаттамасын қарастырсақ. Дүниежүзінде қолданылатын және жасалатын кабельдердің конструкциясының үш тобын қарастыруға болады: концентрлі қозғалмалы орамды кабель, жүрекшесі фигуралы кабель, лента түрлі жалпақ кабель.
Бірінші топтағы кабельдер әрбір қозғалмалы клесімен салыстырғанда алты талшыққа артық болады, мысалы 7, 13, 16 талшық. Қозғалмалы кабельді талшық полиэтиленнен жасалған трубканың ішінде бос орналасады.
Екінші топтағы кабель ортасында фигуралы пластмассалық жүрекшенің орналасады. Мұндай құрылым өзінде 4, 6, 8, 10 талшықты орналастыруға болады.
Ленталы кабель оптикалық - талшық енін жалпақ пластмассалы ленталар қатарынан тұрады. Көбінесе лентада 12 талшық орналасады, ал лента саны 6, 8, 12 құрайды.
Жалпақ түрлі 12 мм диаметрлі оптикалық кабель телефон желісін қосу кезінде және қалааралық байланыстың желісін ұйымдастырғанда қолданылады. Кабель ені 3.56 мм, 12 оптикалық талшықтан тұратын лентадан құралады.
Оптикалық кабель қорғаушы бетінің үстіне қойылған жалпы қабықпен жабылған құрамында оптикалық талшықтардың қатары бар кабельді бұйымдар.
Оптикалық кабельдер мақстаы бойынша 4 топқа бөлінеді:
:: қалааралық;
:: қалалық;
:: объектілік;
:: су астындағы
Бөлек топқа монтажды оптикалық кабельдерді бөледі.
Қалааралық кабельдер едәуір қашықтықта ақпараттың үлкен ағымын беру үшін белгіленген. Оларда кіші басылуы мен дисперсиясы, үлкен ақпараттық-рұқсатамалық қабілеттілігі болуы керек. Елдің аймақтық орталықтары арсында байланысты қастамасыз ететін магистральды және аймақтық орталықтарды аудандармен байланыстыратын зоналық болып бөлінеді.
Қалалық байланыстың кабельдері байланыс тораптары мен қалалық АТС арасында байланыстыратын желі негізінде қолданылады. Олар қысқа қашықтыққа (5...10 км) және каналдарың үлкен санына негізделген.
Объектілік кабельдер объекті ішіндегі байланысты ұйымдастыру үшін қолданылады. Оларға мекемелік байланыс, локальді есептеу желісі, кабельді теледидардың ішкі желісі және қозғаушы объектілердің борттық ақпараттық жүйесі жатады.
Су астындағы кабельдер үлкен сулы кедергілер арқылы байланысты ұйымдастыру үшін арналған. Оларда жоғарғы механикалық төзімділік және сенімді ылғалға төзімді беті болуы керек. Су астындағы байланыс үшін кіші басылуы және регерационды учаскілердің үлкен ұзындығы болу қажет.
Монтажды оптикалық кабельдер аппаратураның ішкі және блокаралық монтаж үшін незігделген.
Оптикалық кабельдің физикалық-механикалық сипаттамасына қойылатын негізгі талаптар:
:: жарылуға жоғары төзімділік;
:: ылғалды өткізгіштігі;
:: жеткіліктік буферлік қорғау;
:: температуралардың жұмыс ауқымында жылуға шыдамдылығы (-40...+50°С);
:: нақты жолдар бойынша аралық қабаттың мүмкіндігі және икемділігі;
:: радиациалық беріктілігі;
:: химиялық және екпінді беріктілік ;
:: монтаж бен аралық қабаттың қарапайымдылығы;
:: 20 жыл ішінде сенімді жұмыс.
Оптикалық кабельдерің құрамында талшықтардан басқа жарылуға өзіне бойлық жүктемені қабылдайтын күш беретін (нығайтатын) элементтер жатады.
:: Тұтас пластмассалық желілер түріндегі толтырушылар;
:: Сыртқы механикалық әсер ету кезінде кабельдің төзімділігін жоғарлататын арматуралау элементтері;
:: Сыртқы мехпникалық әсер ету, зиянды заттардың буы мен ылғалдың өтуінен қорғайтын сыртқы демпферлік және қорғаушы қабаты.
Құрылымның 4 тобы кең таралған:
:: еркін трубкасы бар кабельдер;
:: талшықтардың еркін шоғыры бар кабельдер;
:: пішіндеу өзектері бар кабельдер;
:: таспа түріндегі кабельдер.

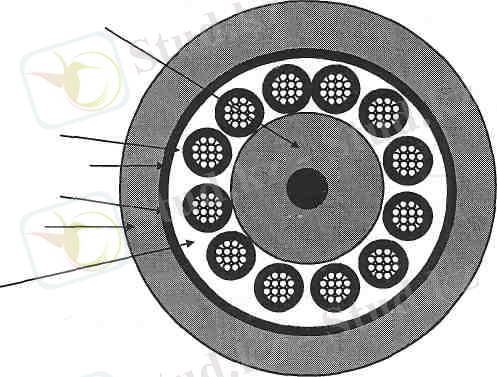

Siecor корпорациясының еркін трубкасы бар кабельдің үлгісі сурет 1 көрсетілген.

Сурет 1

Центральный элемент
(стальная проволока с полиэтиленовым
покрытием)
Буферная трубка
Связывающая лента
Аcрамидовые нити
Полиэтиленовое покрытие
Заполнитель

Нейлоннан жасалған буферлік трубканың ішінде аралық қабаттың болуы кезінде кабельдің созылу өлшемі бойынша ауысатын 12 оптикалық талшық орналасқан. Трубканы сәйкестердіру үшін түрлі боялары бар. Ылғалдың түсуін болдырмау үшін трубканы гель тәрізді құрамымен толтырады.
Орталық күш элементі болат сымы немесе полиэтиленді немесе полиуретанды қабатындағы шыны шыбығы болып табылады. Механикалық төзімділігін жоғарлату үшін қайталама қорғаушы бетіне арамидтік жіптерді қосады. Кабельдің ішкі кеңістігін гелді құрамымен толықтырады. Талшықтардың жалпы саны- 144.

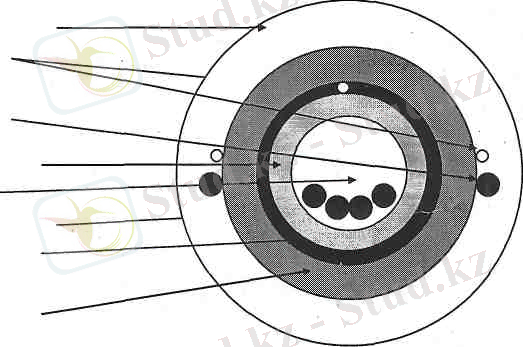

AT&T компаниясының талшықтарының еркін шоғыры бар кабельдерінің үлгісі сурет 2 көрсетілген.

Сурет 2

Полиэтиленовое покрытие
Вытяжной трос
Проволочный силовой элемент
Трубка сердечника
Заполнитель
Пучки стекловолокон
Гидрофобная лента
Гофрированная сталь с покрытием

Кабельде λ=1,55мкм-0,23 дБкм толқын ұзындығында, ал λ=1,31 мкм-0,35 дБкм толқын ұзындығында өшу мөлшерін қамтамсыз ететін әрбіреуінде 3-тен 8 дейінгі топта 6...12 бір модтық шыны талшықтары орналасады. Әрбір топ тиісті түсті маркирленген жібімен оралған. Өзектің трубкасы гель тәрізді құрамымен толтырылған полимерден жасалынады.
Оптикалық талшықтардың ұзындығы кабельдің ұзындығынан үлкен, сондықтан кабельді тарту езінде еркін ауысады. Күш элементтері қайталама қорғаушы бетінде орналасқан және қалыңдығы 0,15 мм металдық болат лентасы болып табылады. Кабельдің қайталама беті AT&T компаниясының желім заттарымен жабылған кеңірдектенген болат лентасы мен гидрофобтық ылғалды өткізбеушілік лентасынан тұратын арнайы жарық су беті болып табылады. Желімді беті болатты сыртқы полиэтиленді қабатқа сенімді бекітеді және кабельдің металдық құрылымын коррозиядан сақтайды. Созылатын арқандар қорғаушы беттті жою үшін қажет. Сонымен қатар болат ленталары жоқ диэлектрикалық нұсқалары бар. 96- шы талшықты кабельдің сыртқы диаметрі 15 мм, 1 км кабельдің салмағы -223 кг.
Құрылымда геликоид бойынша үстінде орналасқан ойықтары бар полимерден жасалынған пішінді өзектер жайғасқан диэлектрикалық немесе орталық болатты күш беретін элементі бар. Ойықтардың саны 6-18 дейін құрайды.Әрбір ойықтың ішіне әр түрлі жіптермен маркирленген 12 талшыққа дейін енгізуге болады. Гибридті кабельдерде ойықтардың біреуіне мыс жұптарын орналастырады.
Пішіндеу өзегі бар кабельдер Northrn Telecom, Alcatel және тағы басқа компанияларымен шығарылады және 144 дейінгі талшықтары бар.

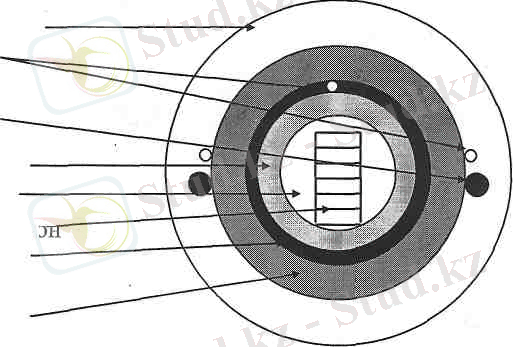

AT&T компаниясының таспалық кабелінің үлгісі сурет 3-те келтірілген.

Сурет 3
Полиэтиленовое покрытие
Вытяжной трос
Проволочный силовой элемент
Трубка сердечника
Заполнитель \
Ленты из стекловолок
Гидрофобная лента
Гофрированная сталь с покрытием
Ленталық кабельдің негізін өзгеше сэндвич құрайтын шыны талшықтарынан тұратын бір-бірімен байланысқан ленталар құрайды. Әрбір лентада 12 оптикалық талшықтар орналасқан. Талшықтардың жалпы саны 216.
AT&T компаниясымен су астында аралық қабаты үшін арнайы мұхиттық кабель жасалынған. Сурет 4-те бұл кабельдің алты талшықты түрі көрсетілген. Кейде 12-ге дейінгі бір модтық талшықтары болуы мүмкін.

Сурет 4
Полиэтилен Медь
Стальная проволока Нейлон
Волокно
Эластомер
Орталық болатты өзек өндірісі кезінде өзектің беріктілігін қамтамасыз етеді және негізі болып табылады. Сымның үстіне 6 бір модтық шыны талшықтары орналасқан шиыршық сым бойынша еріген түріндегі эластомер салынады Эластомердің екінші қабаты талшықтарды толығымен жабады және бірінші қабатымен ериді. Бұл құрылымның үстіне нейлонның қабаты салынады. Қайталама қорғаушы беттің негізі кабельдің өзекк қатысты шиыршық сым бойынша орналасқан 24 болатты сымдар болып саналады. Сымдардың арасындағы кеңістік гидрофобтық толтырушымен құйылады. болат сымдардың үстіне су астындағы регенератордың дистанциялық қорегін ұйымдастыру үшін қызмет ететін балқыған тігісі бар мысгерметикалық лентасы салынады. Мыс лентасының үстіне желім заттары мен полиэтиленнің қалың қабаты жағылады. Кабельдің сыртқы диаметрі 21мм құрайды.
Ресейде шығарылатын оптикалық кабельдер жер асты өзегінің жағдайына сәйкес 4 түрі бар:
1 түрі: су кедергілері, батпақ және мәңгі тоң аудандарда өзек үшін 80 кН аспайтын мүмкін созылатын күш салу.
2 түрі: механикалық бұзылу қауіпі бар болу кезінде ауыр топырақ және тасты жерлерінде өзек үшін 20 кН аспайтын мүмкін созылатын күш салу.
3 түрі: қиырщық тасты, құмды, топырақ жері мен ауыр сазды жерлерде өзек үшін 7 кН аспайтын мүмкін созылатын күш салу.
4 түрі: кабелді канал жүргізу және қорғаушы платмассалық құбырларда өзек үшін 2,7 кН аспайтын мүмкін созылатын күш салу.

1.3. Оптикалық кабельдер артықшылықтары мен кемшіліктері
Мәліметтерді таратудың оптикалық-талшықты әдісі ақпараттарды таратуда және байланыс желісінде қолдану революциялық және ең жаңа, қазіргі заманға сай технология деп саналуда. Бұл дегеніміз оптикалық-талшықты әдісі бағалы да маңызды қасиетке ие, мысалы онда электромагниттік спектрдің ең жоғарғы жиілікті бөліктері қолданылады, яғни жарық қызметін толқын ағыны атқарады, ал тарату арнасы (өткізгіш) металдан емес, келешектегі үлкен потенциал болатын және керемет перспективалы тарату ортасы болып табылатын оптикалық талшықтан жасалынған.
Берілген технология өзінің әмбебаптылығына байланысты тағы басқа әртүрлі қолданбалы салаларда жақсы әсерлерін береді. Оптикалық - талшықтар жай металдық сымдарды қолданған кабельдерден қарағанда бірнеше есе артықшылықтар болады.
Электрлік сымдар мен жарық өткізгіштер бір - бірінен айырмашылығы соншалық, егерде электрлік және оптикалық кабельдер конструкциясы, монтаждау әдісі, төсеу әдісі және эксплуатациялауы бойынша өзара айырмашылықтары жоқ десе таңдануға болушы еді. Сонымен қатар жіңішке сымдардың механикалық қорғанысының көпжылдық тәжірибесі бар сондықтан сезімтал оптикалық талшықтың қорғанысы үшін қолдануына мүмкіндік береді.
Жарықөткізгіш пен мысты сымдар арасындағы айырмашылығы жайлы сөз қозғалғанда, олардың негізгі қасиеті: электрлік және магниттік өріс әсерінен болатын бөгеттерді жарықөткізгіш мүлдем сезбейді. Бұл жерде электрлік кабельдерді сыртқы электромагниттік бөгеттерден қорғау есебінде экрандау арқылы оптикалық кабельден артықшылығы болады. Оптикалық кабель арқылы сигналдарды таратқанда байланыстың тұйықтылығына, яғни тауып алуға және тыңдауға мүлдем болмайтынына үлкен мән беру керек.
Негізгі рөлді материалдың өзі - қымбат метал орнын ауыстырған шыныны айтуымызға болады. Тағыда бұл материал экономды болып келеді. Қазіргі уақытта бүкіл әлемде мыстың көлемі азайып, ал бағасы өсуде. Байланыс технологиясында мыстың бірнеше килограмы бір грамм шыныға ауыстыруға болады. осыдан келген қатынас бір артықшылықты көрсетеді, оптикалық кабель электрлікке қарағанда жеңіл. Бұл өткізгіштік қасиеті бар кабельде - өзінің жартылайөткізгіштік диаметрі аз екендігін көруге болады. көріп отырғанымыздай бұл екі қасиет қолданбаларда негізгі артықшылық болып табылады.
Әрине қабылдаушы мен таратушының гальваникалық бір факторын көрсеткеніміз дұрыс. Оптикалық жүйеде олар электрлі түрде бір - бірінен толықтай оқшаулатылған, жерге қосу мен потенциалдарын алуы қазіргі уақытқа дейін электрлік кабельдерді қосуда күшін жоғалтуда.
Осы пайдалы параметрлермен қоса басқаны да айтуға болады, яғни ол бойынша оптикалық талшықтар мысқа жолын береді және кабельдердің конструкциясын еске ала отыру керек. Бұл ең алдымен су буынан талшықтың қорғанысынсыз болуы. Мұндай критикалық құрамы жақында табылды, бірақ соған кері әсері табылды: талшықты тарату процесінде бірнеше микрометр қалындығымен жарықөткізгіштің үстінен болады. Бұл қорғаныштық қабат, көбінесе полимерден түрленіп, толығымен жарықөткізгіштен тұрады. Ол жарықөткізгіштің тығыздығын және механикалық төзімділігін жоғарылатады. Сонымен қатар сыртқы ... жалғасы
