1. 1. Электржетекті ортадан тепкіш сораптар көмегімен скважинаны пайдалануға арналған жабдықтар

Жеке-жеке пайдалануға арналған ұңғымалық ортадан тепкіш электр сораптар екі қабаттан сұйықты өндіру мүмкіндігін едәуір жоғарылатуда. Ұнғымалық ортадан тепкіш электр сораптар екі қабатты пайдалануға арналып жасалған, бірінші жағдайда бір қабат фонтанды, еқіншісін сораппен пайдалану қажет, екінші жағдайда қабаттардын екеуінде сораппен пайдалану қажет.

Фонтан - сорап (жоғарғы қабат фонтанды) схемасы кезінде диаметрі 168 мм шегендеуші құбырлы ұңғымаға арналған сорап қолданады, ал қозғалтқыш - 146 мм ұңғымаға арналған. Сонда сораппен сұйықты өндіру 700 м3/тәул. дейін жетуі мүмкін. Кері схемада (сорап - фонтан) 146 мм шегендеуші құбырлы ұңғымаға арналған сорап қолданылады, себебі бұл жағдайда бос канал қажет.

Екі өнімді қабатты сораптармен пайдалануда оларды қорапқа орналастыру қажет. Сондықтан шегендеуші құбыры 168 мм ұңғымаға арналған агрегат қолдануға болады. Қозғалтқышының диаметрі 123 мм ұңғымалық агрегатпен екі қабатты жеке-жеке пайдалануға арналған қондырғылар жасау бойынша жұмыстар жүргізілуде. Бұл қондырғылардың өнімділік мүмкіндігін жоғарылатады. Сонда штангілі сораптарға қарағанда екі қабатты пайдалануда үлкен өнімділікке қол жеткізуге болады. Бірақ бұл жағдайда төмендегіні ескерген қажет, мұндай схемаларды қолдануда батырмалы агрегаттың күрделілігіне және аз диаметрлі габариттілігіне байланысты қүрделі техникалық қиындықтарды жоюды талап етеді.

13. 7-суретте батырмалы агрегаттардың схемалары көрсетілген. Барлық схемаларда қабаттарды бөліп тұру үшін пакер (1) және пакерге агрегатты орнатуда құбыр салмағын қабылдауға арналған құбырлық якорь (2) қолданылған. Якорь батырмалы агрегатты үлкен өстік күштен сақтандырады. Пакер ұңғымаға батырмалы агрегаттың түсірілу тереңдігіне дейін түсіріледі.

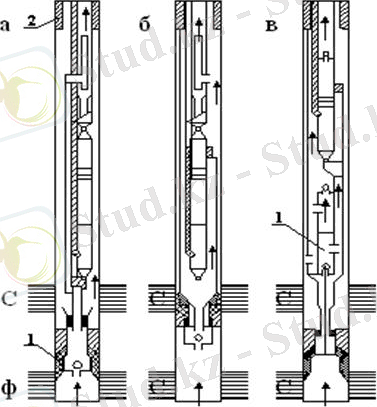

13. 7-сурет. Екі өнімді қабатты электржетекті ортадан тепкіш сораптар көмегімен пайдалануға арналған ұңғыма жабдықтарының схемалары

13. 7-суретте (а, б) көрсетілген схемалар бір фонтандаушы және бір сорапты қабаттарды пайдалануға арналған.

Екі өнімді қабатты сорап арқылы бірдей пайдалануға арналған агрегат (13. 7-сурет, в) қосымша түйіндерге ие болады - қысымды реттегіш камерасы (3) және шығым өлшегіш (4) . Қысымды реттегіш камерасына үлкен қысымды қабаттың сұйығы келіп түседі және дросселдеуші тесік арқылы өтіп сорап қабылдауына екінші қабаттың қысымына тең қысыммен келеді.

Шығым өлшегіш бір қабаттан өндірілетін сұйықты өлшеп және жер бетіне белгі береді. Осы белгі бойынша және жер бетіндегі жалпы өнімді өлшеу бойынша әр қабаттан келген өнімді анықтайды.

Қондырғылардың екі негізгі схемалары қолдануда. Бірінші қондырғы УГР-В-Д (сорапты қондырғы жеке пайдалануға арналған, салынатын, екі қабатқа арналған) екі сораптан тұрады: біріншісі төменгі қабатты пайдалануға арналған, екіншісі - жоғарғы қабатты. Ұңғымаға СКҚ тізбегіне жоғарғы және төменгі сораптарды орнату үшін пакер және ершік түсіріледі. Пакер ұңғыма бағанасында жоғарғы және төменгі қабаттарды бөледі. Сораптар штанга арқылы түсіріледі. Төменгі сорап қарапайым салынатын сорап және салынатын сораптарға арналған қарапайым ершікке орнатылады. Жоғарғы сорап СКҚ тізбегінде орнатылған арнайы ершікке бекітілген қозғалмайтын плунжерден тұрады. Сұйық жоғарғы қабаттан жоғарғы жағында сору клапаны орналасқан плунжердің ішкі кеңістігіне келіп түседі. Жоғарғы сораптың цилиндрінде жоғарғы ершікке үзік арқылы өтетін және цилиндрді төменгі сораптың плунжерімен қосатын тартқыш болады. Жоғарғы сораптың айдау клапаны қозғалатын цилиндрдің жоғарғы бөлігінде орналасқан.

Сонда екі сораптың да сору тактасы штанга жоғарыға қозғалғанда жүреді. Жоғарғы және төменгі қабаттардың жұмыс режимдері әртүрлі. Өндірілген сұйық араласып және жер бетіне СКҚ арқылы көтеріледі.

Қабаттарды зерттеу үшін жоғарғы сораптың айдау клапанын істен шығаруға болады (арнайы ашып қояды) . Бұл жағдайда тек төменгі сорап қана жұмыс істейді және оның берілісін анықтауға болады. Төменгі сораптың және екі сораптың жұмыстарының сипаттамасын біле отырып жоғарғы сораптың жұмыс сипаттамасын анықтайды.

Минутына 10 жүрісте, толу коэффициентінде η _нак =1 және диаметрі 146мм шегендеуші құбырға түсірілгенде екі сораптың қосынды берілісі 16 м ³ /тәу-тен 148 м ³ /тәу-ке дейін болады, 168 мм - 16 м ³ /тәу-тен 228 м ³ /тәу-ке дейін. Тербегіш-қондырғының теңгергіш басына түсетін күш 60 кН-ға жетеді, сораптарды түсіру тереңдігі - 1200÷1500 м, плунжердің жүріс ұзындығы - 3300 мм, жүріс саны - минутына 15. Сораптардың ең үлкен диаметрі 146 мм шегендеуші құбырларда - 43 және 32 мм, 168 мм - 56 және 43 мм.

Мұндай жабдықтардың кемшіліктері - сұйық жер бетіне бір канал арқылы көтеріледі, жабдықтарды түсіру және қабаттарды зерттеу қиынға түседі. Бұл схеманың құбырлы варианты (УГР-Н-Д) келесі түрде ерекшеленеді, барлық жабдықтар СКҚ арқылы түсіріледі, содан кейін жоғарғы сораптың цилиндріне бекітілетін ұстағышты штанга түсіріледі. Бұл жағдайда сораптың ең үлкен диаметрі 68 мм, қосынды берілісі 297 м ³ /тәу (минутына 10 жүрісте, толу коэффициентінде η _нак =1) .

1. 2. Скважинаны пайдалану үшін электр ортадан тепкіш сорапты қондырғыны таңдаудың есебі

Қондырғыны есептеу үшін қажетті берілген мәндер: Пайдалану тізбегінің диаметрі D = 168 мм; ұңғыма тереңдігі 1800м; мұнай өнімділігі Q=80м ³ /тәу; статикалық сұйық деңгейі 700м; ұңғыманың өнімділік коэффициенті К = 5 м ³ /тәу*атм; мұнай парафинсіз; сұйық тығыздығы 0, 85; кинематикалық тұтқырлығы 0, 02 см ² /сек; сұйықтың ағып келуі теңдеуіндегі дәреже көрсеткіші n = 1; газ факторы G ₀ = 20 м ³ /м ³ ; ұңғыма сағасынан жинау орталығына дейінгі ара қашықтық 30 м; жинау орталығы ұңғымадан 2, 5 м жоғары; жинау орталығындағы қысым 1 атм.

1. Сорапты құбырдың диаметрін анықтау . Сорапты құбыр диаметрін төмендегі 13. 7-сурет бойынша анықтаймыз.

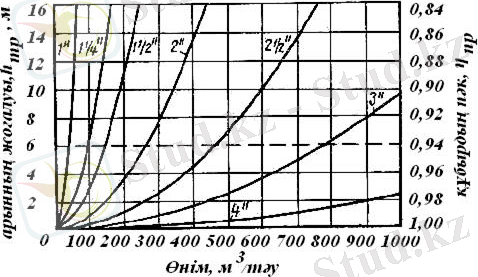

13. 8-сурет. Ұзындығы 100 м сорапты құбырлардағы арынның жоғалу қисықтары

η, %

Графикке қарап мұнай өнімділігі Q = 80 м ³ /тәу сәйкес диаметрі d = 1 ½” болатын құбырды таңдаймыз.

2. Сораптың қажетті арынын келесі теңдеумен анықтаймыз :

h _ст = 700 м;

Dh = (10*Q) / K = (10*80) / 5 = 160 м; h _ст + Dh = h _т = 700+160=860м - ұңғыма сағасынан динамикалық сұйық деңгейіне дейінгі қашықтық.

;

Гидравликалық кедергі коэффициенті Рейнольдс санына және құбырлардың тегістігіне байланысты болады:

Құбырдағы сұйық қозғалысы турбулентті болғандықтан

Құбырлардың салыстырмалы тегістігі

h _тр шамасын анықтау үшін сорапты түсіретін тереңдікті анықтау қажет

.

Арынның кедергілерге қатысты жоғалуын анықтаймыз:

Жинау орталығындағы қысым:

стандартты сұйық

Сорапқа қажетті арын шамасы:

Н _с =700+160+19+2, 5+12 ≈ 894 м.

3. Сорапты таңдау . Электрлі ортадан тепкіш сораптардың өнімділігіне байланысты әр түрлі модификациялары бар. Қарастырып отырған кен орын бойынша айтып өткендей Ресейдің Новомет фирмасы мен АҚШ-тың Центрилифт фирмасы жасап шығарған электрлі ортадан тепкіш сораптары кеңінен қолданылады.

Сорап арыны Н = 894м кезінде Q = 80 м ³ /тәу болатын өнім мөлшерін өндіру үшін Новомет фирмасының 79-ГЗ-900 типті сорабын аламыз.

4. Электр кабелін таңдау . Төмендегі 13. 7−кесте бойынша кабель типін таңдаймыз.

13. 7−кесте. Электр кабелін таңдау
