Тақырып: Нүктелердің параллакстарын анықтау.

Жұмыстың мақсаты: 1. Стереоқоссуреттердің түсіру базисін анықтау;

2. Берілген нүктелердің параллакстарын анықтау. Бірнеше нүктелер үшін ендік параллакстарының айырмашылықтарын анықтау.

Жұмыстың орындалу тәртібі:

Ендік параллакстар оң және сол стереокоссуреттердегі нүктелердің абциссасын өлшеу және сондай-ақ, арнайы құралдар: параллаксты сызғыштар, пластиналар, стереометрлер, параллаксометрлер арқылы алынады.

Ендік параллакстардың айырмашылықтарын Ч. Гудейстің ұсынған әдісі арқылы да есептеуге болады. Ол үшін:

1) Оң және сол стереоқоссуретгерде О ₁ және О ₂ бас нүктелерді және тағы басқа жерден А және Б нүктелерді анықтау керек сонымен қатар, А нүктенің гипсбметриялық орналасуы Б нүктеден биік болу керек.

2) Оң жақтағы стереоқоссуретке кальканы койып оған О ₁ , О ₂ және А мен Б нүктелерін көшіреді де, О ₁ мен О ₂ қосады.

3) сол жақтағы стереоқоссуретке кальканы көшіреді де, ең төменгі, мысалы, Б нүктені бір-бірімен келіртіреді, сондай -ақ, О ₁ және О ₂ нүктелерді де келістіреді. Сосын калькада сол жактағы суреттің негізгі нүктелерін және екінші "биік"(мысалы, А) нүктені де белгілейді.

4) Негізгі бағытты жылжитпай- ак, калькада "биік" A нүктені сәйкес А нүктесімен келістіреді және қалған үш АА ₁ ББ ₁ О ₁ О ₂ нүктелерді көшіреді. Олардың арасындағы ара қашықтықтар бірдей және олар ∆ Р -ға тең болу керек.

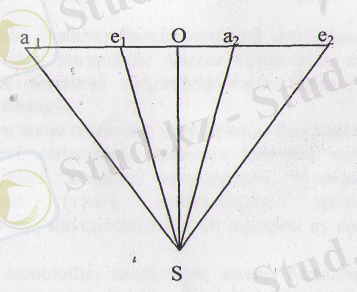

Егерде әуефотосуреттердегі негізгі О ₁ нүкте мен О ₂ нүктені бас координат деп санасақ, онда о ₁ а ₂ , = + х а ₁ , о ₂ а ₂ = - ха ₂ , ал барлық кескін

а/а ₂ =х а ₁ - ха ₂ =Р - тең.

Оң және сол стереосуреттердегі нүктелердің абциссінің айырмашылығы сызықты (ұзынды) параллакс болып келеді.

Сондықтан

А ₂ А ₁ = т (Р _А - P _N ) =m ∆ Р

Суретке түсіру базисін суреттін масштабында көрсетсек B=b m Пропорцияда шыққан-көрсеткіштерді қосып қайта жазайық h/ Н-Һ=∆ Р /b, h- қа карай пропорциясын шығарсақ:

h=[(Н/ b + ∆ Р) ] • ∆ Р болады.

Жұмысқа қажет материалдар:

1. «К. Цейс Йена» - айналы стереоскопы

2. Стереокоссуреттер.

3. Паралаксты сызғыш.

4. Калька.

Есеп беру материалдары:

Берілген тапсырманың нәтижелері.

Тақырып: Әуефотосурет бойынша гидрографиялық торды бажайлау

Жұмыстың мақсаты:

1. Әуефото сурет бойынша гидрография торының бажайлау белгілерімен танысу;

2. Әуефотосурет бойынша гидрография торының қимасын құрастыру.

Жұмыстың орындалу тәртібі:

1. ӘФС - гі негізгі өзеннің бағытын және оның тармақтар санын анықтау.

2. Өзеннің көлдені бойынша қимасын құрастыру және оған сипаттама беру.

3. Өзеннің ең тар және ең кең жерінен кима құрастыру, оған сипаттама беру.

4. Өзеннің меандрлеу деңгейін, келесі фадация бойынша анықтау: қатты, орташа, әлсіз. Меандрге әсер ететін себептерді талдау.

Гидрографиялык торды және оның элементтерін бажайлау кезінде келесіге назар аудару керек:

1) өзен торынның жалпы сипаттамасын, оның суретін, тілімденуін, құрлымдық ерекшеліктерімен байланысын анықтау;

2) өзен аңғарының морфологиясына;

3) өзен торының даму тарихына;

4) аллювийлі шөгінділердің қалыптсу жағдайы мен таралуына. Өзен торын бажалау барысында біріншіден, суреттегі өзеннің жалпы таралуына, негізгі және қосымша аңғарларына, жер бедерінің екереше пішіндеріне және тектоникалық элементеріне назар аудару керек. Өзен аңғарлары көп жағайда антиклинальды және синклинальды қатпарларды білдіреді немесе айрылымдык бұзылыстарда орналасады.

Өзен аңғарын бажалау барысында - өзеннің тармақтарымен қосылу ерекшеліктеріне, негізгі өзендер арасындағы эрозия базистеріне, олардың тармақтарына, аңғарлардың эпигенетикалық үлескілеріне кеңіл белу керек.

Қазіргі жер бедерін бажалау барысында көп жағдайды көне жер бедері (ежелгі өзен аңғарлары немесе тұтас өзен жүйесі) анықталады да оның негізінде гидрографиялык тордың даму тарихын құрастыруға болады.

Әуесуретте толығымен және нақтылау өзен арнасы бажалайланды: ағыстың жалпы суреті, оның ені, жайылма ішіндегі миграция жерлері (ескіарна және келдер), аралдардың түрлері мен генетикалык типтері (түпті, шайылмалы, эрозиялық-аккумулятивті), тайыздар, маусымды және ең жоғарғы су көтерілу іздері.

Көптеген суреттерде аллювийлі шөгінділер жақсы бажайланады. Ең жақсы жайылымды және төмен жайылма үстіндегі террасалар. Аңғарлардың беткейлерін зерттеу барысында олардың еңістігін, биіктігін және ендік қима пішінін анықтауға болады. Аңғардың геоморфологиялык элементтері мен аллювийлі шегінділері арасындағы байланысты нақты нықтау үшін, зерттеуді негізгі өзен аңғарының басталатын жерінен (барлық тармақтарымен) бастау керек.

Жұмысқа кажет материалдар:
