Собық жіптің құрылысы.

Собық- патронға оралған дайын жіптің оралған денесінен пайда болған жіпті айтамыз. Иіру машинасынығң конусты орамы мақтаның ширатпа жібіне арналған жоғарғы конуста оралады, ал орауыштың осіне иілуінен пайда болған, әр қабаттың биіктігі орауыштың қажетті биіктігінен аз. Ширатпа диаметрінің шекарасы бірінші қабаттан үлкейіп өзгеруі собықтың диаметріне тең. Ширатпаның әр қабатының биіктігі бойынша араластыруы сақиналы жұқа тақтайшаның жоғары және төмен қозғалуымен жүреді. Патронды толтыру үшін жұқа тақтайшаның сілтемесінің барлық бірдей шекараларында әр циклдегі қозғалысы жоғарғы үлкен емескеңеюімен араласады.

Собық сыртқы көрінісімен бөлінеді:төменгі конус 1, 2, 5, 6 (133 а-сурет), цилиндрлі бөлігі 2, 7, 10, 5 және жоғары конус (мұрын) 7, 8, 9, 10. Собық құрылысы жағынан ұяшық 1, 2, 34, 5, 6 және дене 3, 2, 7, 8, 9, 10, 5, 4 болып бөлінеді. Конусты орамның басында ұяшық соңынан собықтың денесі қалыптасады. Конусты орамның бір жалпы қабатын құрастыру жұқа тақтайшаның екі қадамының уақытымен есептеу қабылданған. Қабатты орам кезінде жалпы қабатширатпа негіздің тығыз орналасуынан тұрады, ширатпаның оралған жағасы төменнен жоғарыға ширатпаның қатпарларымен жие орналасады. Қатпарларға қарағанда қабаттың ұзындығы 3-4 есе үлкен. орау патронныңшетінен, астынан орналасқан нүктесінен басталады. Собықтың көлемін бірнеше рет үлкейту үшін ұяшықтың сыртқы көрінісін 1, 2, 5, 6 жасайды. Бұл үшін бірінші қабаттың биіктігін кішірейту қабаттың орташа жуандығын үлкейтуге әкеледі, сондықтан жіптің жалпы ұзындығы әр қабатта тұрақты болады. Бұдан басқа сақиналы жұқа тақтайшаның араластыру жылдамдығы қайтадан ширатпа орамының диаметріне пропорционалды өзгеруі конусты жағдайға, соңғы қалыпты алынудағы ұяшық 1, 2, 3, 4, 5, 6 өзгереді. Сондықтан патронның жоғарыда ұяшық ширатпаның оралуында немесе собық денесіне қарағанда ұяшықтың аралық қабаты конустыдан кемірек, әр қабаты төменнен ширатпаның аз қадамымен оралады, сондықтан төменгі қабатын жоғарғы қабатпен салыстырғанда жуан. Собық дене қабатының жуандығы қабықтың барлық биіктігінде бірдей болып оралады.

алдын-ала ұяшық қабаты жоғарыдан төменгі араласпасы кішірееді, S ₁ ›S ₂ ›S ₃ › . . . Sn. Дене қабатының төменгі қоспасы тұрақты болып қалады. S =const

алдын-ала ұяшық қабаты және собық денесінің жоғары қоспасы өзгермейді және S-қа тең.

Ұяшықтың бірінші қабаты H ₁ биіктікке ие биіктік қабатын кеңейтіреді Н ₁ ›Н ₂ ›Н ₃ › . . . Нn дене қабатының биіктігі тұрақты, ұяшық қабатының биіктігі тең Н=Hn

Ұяшықтың бірінші қабаты үлкен жуандыққа ие, ұяшықтың келесі қабатында жуандығы кішірейеді, δ ₁ ›δ ₂ ›δ ₃ › . . . ›δ _n дене қабатындағы жуандық тұрақты;

әр ұяшық қабаты жоғарымен салыстырғанда төменде жуандырақ болады.

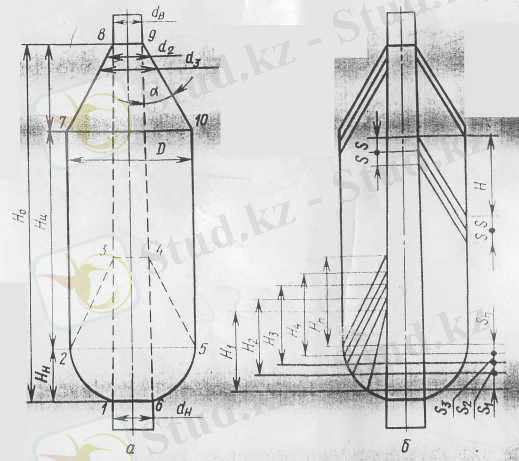

133-сурет. Собықтың құрылысы.

а-форма және параметрі; б- ұршық және дене құрылысы

Тоқыма жіптің орауыш параметрлері

Тоқыма жіптің сызықтық тығыздығы, текс

Ұршықтың айналу жиілігі,

мин ^-1

Диаметр, мм

Сақиналы жұқа тақтайшаның өрлеуі, мм

Тоқыма жіптің орауыш массасы, г

сақина

орауыш

патрон

Тоқыма жіптің сызықтық тығыздығы, текс:

Кем дегенде 15, 4

15, 4-18, 5

18, 5-29, 4

29, 4 көп

Ұршықтың айналу жиілігі,мин-1:

11000-13000

13000-14500

11000-14000

1-12000

Диаметр, мм:

42және

Сақиналы жұқа тақтайшаның өрлеуі, мм:

41, 7 және

44, 7

49, 6

54, 5

Тоқыма жіптің орауыш массасы, г:

21 және

22, 5

27, 5

200 және

220

240

260

80-100

100-120

120-130

130-140

Үлкен орауыш жіпті қолдануда собықтың орауыш машиналарының уақыты үлкееді, иіру машинасының жұмысы жалпы және сандық үзіліс уақыты азаяды, басты сан орау кезінде және аса қажетті талапты саны төмендейді. Осында тоқыма жіптің қайта өрлеуі кезінде мықтыдығы, әсіресе үлкен сызықтық тығыздықты жіптерде. Тоқыма жіптің массасы собықта үлкеюі мүмкінегерде собықтың диаметрі, биіктігі және орам тығыздығы үлкейген жағдайда.

Орау механизмнің жұмысы және қондырғысы.

П-70 және П-75 иіру машиналарынан алдыңғы конструкцияланған машиналардың өзгешелігі арнайы бейімделген аспа типінің байланысында. Сақиналы жұқа тақтайшаны жабық жерге сүйентіреді 39, ал тіреуіш білігі сақиналы шек қоюшы білігі 36 және жіп жетекшілері 35 жабық жерде орналасқан 38. Ауыр күштің әсерінде қозғалыстағы түйіндер әрқашанда тартушы элементтермен тартылады 33, 34, блоктардан асырып тастаушылар 29, 30 және тартушыға жабыстырылған 31, 32, тартушы элементтер өзінің пласмассалық таспасын көрсетеді 33, 34. Тартушы 31, 32 шынжырмен 27, 28 байланысқан блоктар 20 және 26 бөліп таратушы біліктер 23 және 25. Бұл біліктің өзінде қабылдағыш блоктар жабыстырылған 22 және 24 блоктарға 22, 24 соңы сәйкес келетін шынжыр жабыстырылған17 және 18, олар асырып тастайтын блоктарынан оралып өту 46, 45 және басқа да соңылары орау блоктарынан жабыстырылған57, 54. Орау блогінің келтіру үшін сақиналы жұқа тақтайшаны білікке еркін етіп қондырған 51. Орау блогі жіпжетекшілерін және КОБ-ты келтіру үшін сол жақтағы білікке қатты жабыстырылғанжәне соңғы қиылыста блокқа бұрылуы 57 саусақтың саусақпен жігерлі қатынасынан. Домалаудың 43 қысымын төмендету үшін жұдырық 42 бөлігін түйінмен араласуын жүкпен теңестіреді 40, 41, бейімделгіш элементтерден асырып тастау блоктарына тартады 31 және 32.

Жіп орағыштың қыр жағынан қарағандағы көрінісі конусты орау үшін кәдімгі осындай сақиналы жұқа тақтайша болжаммен ¼ бөлігін береді, айналымы ¾-ке көтеріледі. Сақиналы жұқа тақтайша жаңа қабатын орау үшін жоғары көлеммен S араласуы керек. Сондықтан жіп орағыш рычагын әр жіберуде храповник (білікті теріс айналдырмай ұстап тұратын механизм) бірнеше бұрышқа бұрылады 6, Дифференциальды механизмінен жіп орағыш блоктарын шақырады және 54. Бұл бұрылыстың нәтижесінде шынжырдың кішкене бөлігі 17 және 18 сәйкес блоктармен оралады 57, 54, бұрылыс блоктары 22, 24 және бөлгіш біліктер 23, 25 және блоктар 20, 26 сағат тіліне қарсы бағытта бағытталады. Бұл сәйкестікпен сақиналы жұқа тақтайшаның центрлік пәрмен араласады, жіпжетекшілері және КОБ ораудың басында патронның жаңа қабаты алдын-ала кішкене жоғары орналасады.

Жіп орауышблоктың бұрылысы 54, 57 храповтың механизммен келесі бейнеде жүзеге асырылады. Бір білік орауыш жұдыры кровошипке жабыстырылған 16, онда шынжыр 13 тартқышпен 15 бекітіліп шатунның функциясымен орындалады. Жіп орағыш жіпті бір қалыпты орайды және домалату әрекеті 43 оған хабарлайды, жіп орағыш рычагі 44 шайқатылып білікпен қозғалады 51. Асырып тастау блогынан жіп орағыш рычагін түсіргенде 46, 45 түсіріледі. Шынжырдың кішкене бөлігі 17, 18 қабылдағыш блокпен оралады 22, 24. Соңғысы білікпен бірге 23, 25 бұрылады. Блоктар 20 сағат тіліне қарама-қарсы бағытта қозғалады 26 және шынжырдан кейін 27, 28 тартушылармен сәйкесіп араласады31, 32 солға тартушы элементтерден кейін 34, 33 жабық жерде сақиналы жұқа тақтайшамен 37 жіпжетекшілері 35 және КОБ 36 көтеріледі 39, 38. Жіпжетекшілері және КОБ жоғарыға көтеріліп автоматты түрде лақтырады яғни араласуына жол береді немесе собықты автоматты түрде араластырады. Электромагнитті муфта 2 сақиналы жұқа тақтайшаға тұрақтандырылған.
