ЕСЕПТІК - СЫЗБАЛЫҚ ЖҰМЫС № 1

Нұсқа № - 48

Тақырыбы: Абсолюттік біріліктерде электр жүктемесінің тәуліктік және жылдық графиктерін тұрғызу.

Пәні: Мамандыққа кіріспе.

Мамандығы: 5В071800 - Электрэнергетика.

Тобы: ЭЭк - 17-2.

Орындаған: Абдували Н

Тексерген: Утешкалиева Л. Ш

«»2017ж.

(бағасы) (қолы)

Алматы, 2017

Мазмұны

Кіріспе . . .

Кіріспе . . .: Алғашқы мәліметтер . . .

2: 3

Кіріспе . . .: Жұмысты орындауға арналған нұсқаулар . . .

2: 3

Кіріспе . . .: Тұтынушылар жүктемелерінің тәуліктік графиктік мәліметтері . . .

2: 4

Кіріспе . . .: Жүктеме ұзақтығының жылдық графигі . . .

2: 5

Кіріспе . . .: Жүктеме графиктерінің техникалық-экономикалық көрсеткіштері . . .

2: 6

Кіріспе . . .: Қорытынды . . .

2: 9

Кіріспе . . .: Пайдаланылған әдебиеттер тізімі . . .

2: 10

Кіріспе

Электр энергетикасы - энергетиканың басты құрастырушысы, оның басты міндеті - электр энергиясының тұтынушыларын электрлік энергиямен жабдықтау үшін электр энергиясын тиімді жолмен өндіру, тарату және үлестіру.

Бұл сала кез келген елдің әлеуметтік және эконономикалық дамуының маңызды бөлігі, себебі электр энергиясының энергияның басқа тасымалдаушыларынан көрі бірқатар ерекшеліктері бар: үлкен қашықтыққа таратудың, тұтынушылар арасында үлестірудің және энергияның басқа түрлеріне (механикалық, жылулық, химиялық, жарықтық және басқа да…) түрлендірудің салыстырмалы жеңілдігі.

Электрлік энергияның маңызды өзгешілігі - оны бір уақытта өндіріп, сол уақытта тұтынуға болаты.

Автоматтандырылған электр жетегі деп - жұмысшы механизмнің (машинаның) орындаушы құралын қозғалуға келтіру үшін арналған электр қозғалту, түрлендіру, берілу және баскару құрылғылардан құрылатын электрмеханикалық жүйені атайды.

Жүктеменің іс жүзіндегі графигі уақыт бойынша тиісті параметрдің өзгеруін тіркейтін тіркеуші аспаптардың көмегімен алынады. Тұтынушылар жүктемесінің болжамдық графигі жобалау процесінде анықталады. Оны тұрғызу үшін алдымен қосынды номиналды қуаты деп түсінетін орнатылған қуаты туралы мәліметтер болу керек. Ол мәліметтерді арнайы формулаларды пайдалана отырып табамыз.

Әдетте әр тұтынушыға бірнеше тәуліктік графиктер беріледі, олар оның жұмысын жылдың әртүрлі уақытында аптаның әр күнінде сипаттайды. Бұл - жұмыс күндерінің қысқы және жазғы тәуліктерінің типтік графиктері деп аталады.

ТМД энергия жүйелері үшін орташа алғанда электрстанциялардың орнатылған қуатының пайдалану ұзақтығы жылына 5000 сағат шамасында құрайды.

Жұмыстың мақсаты және мәселелері

Есептік - сызба жұмыстың мақсаты абсолюттік бірліктерде электр жүктемесінің тәуліктік және жылдық графиктерін тұрғызу есептерінде, олардың параметрлерін анықтауда және техникалық әдебиетпен жұмыс жасау машықтығын өрбітуде дербестікті дамыту.

Алғашқы мәліметтер.

Кестедегі мәліметтерді пайдалана отырып, тұтынушылардың тәуліктік және жылдық графиктерін сыздым. График қосымша бірінші және екінші кестеде орналасқан.

1 кесте - Тұтынушылардың максималды жүктемесі P _max, МВт

Оқу жылы

Есеп алу кітапшасының соңғы саны - 8

Оқу жылы: 2017/2018

Есеп алу кітапшасының соңғы саны - 8: 20

2 кесте - Жүктемелер маусымының ұзақтығы, қыс - жаз және қарастырылатын кезеңнің ұзақтығы (күндер)

Оқу жылы

Маусым

Есеп алу кітапшасының соңғысының алдыңғы саны - 4

Оқу жылы: 2017/2018

Маусым:

Қыс

Жаз

Есеп алу кітапшасының соңғысының алдыңғы саны - 4:

170

195

260

Жұмысты орындауға арналған нұсқаулар.

Бөлек тұтынушылардың электр жүктемесі, олай болса, энергия жүйесінде электрстанциялардың жұмыс режимін анықтайтын олардың қосынды жүктемесі үзіліссіз өзгереді. Бұл жәйтті жүктеме графигімен сипаттау қабылданған, яғни уақыт бойынша электрқондырғы қуатының (тогының) өзгеру диаграммасымен.

Тіркелетін параметрдің түрі бойынша электрқондырғының активтік Р, реактивтік Q , толық (елестейтін) S қуаттарының және тогының I графиктерін айырады. Әдетте, графиктер белгілі уақыт аралығындағы жүктеменің өзгеруін көрсетеді. Осы нышан бойынша оларды тәуліктікке (24 сағат), маусымдыққа, жылдыққа және т. б. бөлеміз.

Зерттеу орны немесе олар жататын энергия жүйесінің элементі бойынша графиктерді келесі топтарға бөлуге болады:

1) қосалқы станциялардың шиналарында анықталатын тұтынушылардың жүктеме графиктері;

2) жүктеменің тораптық графиктері - аудандық және түйінді қосалқы станциялардың шиналарында;

3) энергия жүйесінің нәтижелік жүктемесін сипаттайтын энергия жүйесі жүктемесінің графиктері;

4) электрстанциялар жүктемесінің графиктері.

1- суретте электр жүктемелерінің типтік графиктері туралы мәліметтер бейнеленген.

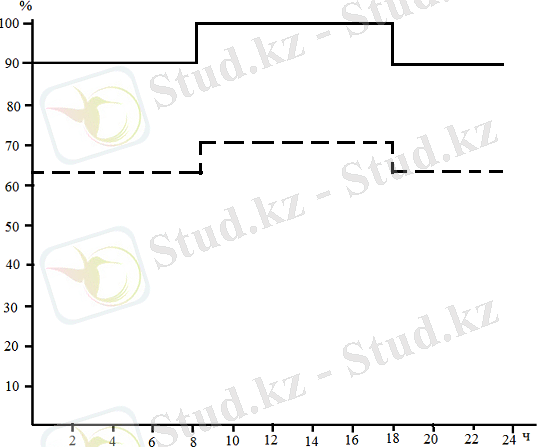

1- сурет - Электр жүктемелерінің типтік графиктерінің нұсқалары.

Тұтынушылар жүктемелерінің тәуліктік графиктерінің мәліметтері.

Жүктеменің іс жүзіндегі графигі уақыт бойынша тиісті параметрдің өзгеруін тіркейтін тіркеуші аспаптардың көмегімен алынды. Тұтынушылар жүктемесінің болжамдық графигі жобалу процесінде анықталды. Оны тұрғызу үшін алдымен қосынды номиналды қуаты деп түсінетін орнатылған қуаты туралы мәліметтер болу керек. Активтік жүктеме үшін: Р _{орн =} ∑Р _ном .

Тұтынушылар қосалқы станцияларының шиналарындағы жалғанған қуат:

$P_{пр} = \frac{\sum_{}^{}P_{ном}}{n_{ср, n}n_{ср, c}},$ (1)

мұнда ղ _{ср. п} және ղ _{ср. с} - номиналды жүктемедегі тұтынушылар электрқондырғыларының және жергілікті тораптың орта ПӘК.

Эксплуатация тәжірибесінде әдетте тұтынушылардың айғақты жүктемесі қосынды орнатылған қуаттан аз. Бұл жағдай біруақыттық k _о және жүктелу k _з коэффициенттерін ескереміз. Онда тұтынушылардың максималды жүктемесі үшін өрнектің түрі болады:

$\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \begin{array}{r} \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ P \end{array}_{\max} = \frac{k_{0}k_{3}}{n_{ср, n}n_{ср, c}}\ \sum_{}^{}{P_{ном} = k_{сnр\ }}\sum_{}^{}{\ P_{ном}}$ , (2)

мұнда k _спр - тұтынушылардың қарастырылып отырған тобы үшін сұраныс коэффициенті.

Есептеу ыңғайлы болу үшін графикті сатылы жасаймыз. Тәулік ішіндегі ең үлкен мүмкін жүктеме 100% қабылданады, ал графиктің қалған сатылары тәуліктің әр уақыты үшін салыстырмалы мәнін көрсетеміз.

Белгілі P _max - де графиктің әр сатысы үшін қатынасты пайдаланып, типтік графикті тұтынушының жүктеме графигіне айналдырамыз:

$P_{ст} = \ \frac{n\%}{100}P_{\max}$ (3)

мұнда n% - типтік графиктің тиісті сатысының ординатасы, %.

Қыс

$P_{(0 - 6) } = \ \frac{90\%}{100}*20 = 18\ МВт\$

$\ \ \ \ \ \ \ \ \ \ \ \ P_{(6 - 16) } = \ \frac{100\%}{100}*20 = 20\ МВт$

$\ \ \ \ \ \ \ \ \ \ \ {\ P}_{(16 - 24) } = \ \frac{90\%}{100}*20 = 18\ МВт$

Жаз

$\ P_{(0 - 6) } = \ \frac{62\%}{100}*20 = 12, 4\ МВт\$

$\ \ \ \ \ \ \ \ \ \ \ {\ P}_{(6 - 16) } = \ \frac{70\%}{100}*2$ 0 = 14 МВт

$\ P_{(16 - 24) } = \ \frac{62\%}{100}*20 = 12, 4\ МВт$

Осы мәліметтерді пайдаланып тұтынушылардың активтік жүктемесінің тәуліктік графигін сыздым. Ол қосымша 1- суретте көрсетілген.

Жүктеме ұзақтығының жылдық графигі.

$C:\Users\DG41MJ\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\Новый рисунок (6).png$

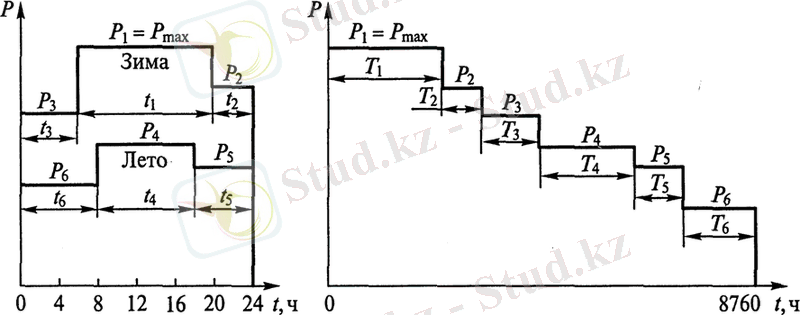

2 - сурет - Жүктеме ұзақтығының жылдық графигін тұрғызу тәсілі.

Бұл график қондырғының әртүрлі жүктемелермен жыл бойындағы жұмысының ұзақтығын көрсетеміз. Ординаттар осі бойынша тиісті масштабта жүктемелерді, абсцистер өсі бойынша 0 - ден 8760 - қа дейінгі жылдың сағаттарын саламыз. Графикте жүктемелерді олардың азайуына қарай Р _{max -} дан P _min дейін жайғастырамыз. Есептелінген жүктемелердің үлкен мәніне сәйкесінше ( P ₍ _0-24) - T ₁ ) және қалған мәндерінде жүктемелердің азаюына қарай аламыз.

$\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ T_{і} = t_{і}*\ n_{кыс/жаз}$ (4)

Қыс

${\ \ \ \ \ \ \ \ \ \ \ T}_{1} = \ t_{1}*n_{қыс} = 6*170 = 1020\ сағ$

${\ \ \ \ \ \ \ \ \ \ \ T}_{2} = \ t_{2}*\ n_{қыс\ } = 10*170 = 1700\ сағ\ \$

${\ \ \ \ \ \ \ \ \ \ \ \ T}_{3} = t_{3}*n_{қыс} = 8*170 = 1360\ сағ\ \ \ \ \ \ \ \ \$

Жаз

${\ \ \ \ \ \ \ \ \ \ \ T}_{1} = t_{1}*n_{жаз} = 6*195 = 1170\ сағ$

$\ \ \ \ \ \ \ \ \ \ \ T_{2} = \ t_{2}*\ n_{жаз} = 10*195 = 1950\ сағ$

${\ \ \ \ \ \ \ \ \ \ \ T}_{3} = \ t_{3}*\ n_{жаз} = 8*195 = 1560\ сағ\$

T = ( 170 + 195 ) * 24 сағ = 8760 сағ

Осы мәліметтерді жүктеме ұзақтығының жылдық графигін салуға пайдаланамыз. Бұл график қосымша 2 - суретте көрсетілген.

Жүктеме графиктерінің техникалық - экономикалық көрсеткіштер.

Активтік жүктеме графигінің қисығымен шектелген аудан қарастырылған мерзімдегі электрқондырғы өндірген немесе тұтынған энергияға тең:

${\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ W}_{п} = \sum_{}^{}{Р_{i}T_{i}}$ , (5)

мұнда Р _i - графиктің i сатысының қуаты;

Т _i - сатының ұзақтығы.

Қыс

${\ \ \ \ \ \ \ \ \ \ \ T}_{1} = \ t_{1}*n_{қыс} = 18*1020 = 18360\ сағ$

${\ \ \ \ \ \ \ \ \ \ \ T}_{2} = \ t_{2}*\ n_{қыс\ } = 20*1700 = 34000\ сағ\ \$

${\ \ \ \ \ \ \ \ \ \ \ \ T}_{3} = t_{3}*n_{қыс} = 18*1360 = 24480\ сағ\ \ \ \ \ \ \ \ \$

Жаз

${\ \ \ \ \ \ \ \ \ \ \ T}_{1} = t_{1}*n_{жаз} = 12, 4*1170 = 14508\ сағ$

$\ \ \ \ \ \ \ \ \ \ \ T_{2} = \ t_{2}*\ n_{жаз} = 14*1950 = 27300\ сағ$

${\ \ \ \ \ \ \ \ \ \ \ T}_{3} = \ t_{3}*\ n_{жаз} = 12, 4*1560 = 19344\ сағ\$

$W_{п, қыс} = W_{1} + \ W_{2\ } + W_{3} = 18360 + 34000 + 24480 = 76840\ МВт*сағ\$

$W_{п, жаз\ } = \ W_{1} + W_{2} + W_{3} = 14508 + 27300 + 19344 = 61152\ МВт*сағ$

$W_{п} = \ W_{п, қыс} + \ W_{п, жаз} = 76840 + 61152 = 137992\ МВт*сағ$

Қондырғының орта жүктемесі қарастырылатын мерзімде (тәулік, жыл) тең:

$Р_{ср} = \frac{W_{п}}{Т}$ , (6)

мұнда Т - қарастырылатын мерзімнің ұзақтығы; W _п - қарастырылатын мерзімдегі электрэнергия

$P_{ср} = \ \frac{137992}{5280} = 26, 1\ МВт$

Қондырғының жұмыс графигінің бірқалыпты емес дәрежесін толықтыру коэффициентімен бағалайды:

$k_{зп} = \frac{W_{п}}{Р_{\max}T} = \ \frac{P_{ср}}{Р_{\max}}$ , (7)

${\ \ \ \ \ \ \ \ \ \ \ \ k}_{зn\ } = \ \frac{26, 1}{20} = 1, 3$

Жүктеме графигін толтыру коэффициенті қарастырылатын мерзімде (тәулік, жыл) электрэнергияның өндірілген (тұтынылған) саны, егер қондырғы жүктемесі барлық уақытта максималды болса, сол уақытта өндірілген (тұтынылған) энергияның санынан қанша есе аз болғанын көрсетеді. Әрине, график бірқалыпты болған сайын, К _зп мәні бірге жақын.

Қондырғының жүктеме графигін сипаттау үшін максималды жүктемені пайдаланудың шартты ұзақтығын қолдануға болады:

$Т_{\max} = \frac{W_{п}}{Р_{\max}} = \ \frac{Р_{cр}T}{Р_{\max}} = k_{зп}T$ . (8)
