1. Жұмыстың мақсаты және мәселелері

Есептік - сызба жұмыстың мақсаты абсолюттік бірліктерде электр жүктемесінің тәуліктік және жылдық графиктерін тұрғызу есептерінде, олардың параметрлерін анықтауда және техникалық әдебиетпен жұмыс жасау машықтығын өрбітуде дербестікті дамыту.

Еспетік - сызба жұмыс жүктеме графиктерін тұрғызу және негізгі параметрлерді анықтау негізгі міндеттері болып болып есептелетін типтік есеп. Еспетік - сызба жұмыс төменде келтірілген нұсқалар бойынша орындалады.

1. 2. Алғашқы мәліметтер.

Жалпы мәліметтер.

Бөлек тұтынушылардың электр жүктемесі, энергия жүйесінде электрстанциялардың жұмыс режимін анықтайтын олардың қосынды жүктемесі үзіліссіз өзгереді. Бұл жәйтті жүктеме графигімен сипаттау қабылданған, яғни уақыт бойынша электрқондырғы қуатының өзгеру диаграммасымен.

1. 1 кесте - Тұтынушылардың максималды жүктемесі P max, МВт

Оқу жылы
Есеп алу кітапшасының соңғы саны - 8
Оқу жылы: 2017/2018
Есеп алу кітапшасының соңғы саны - 8: 20

1. 2. кесте - Жүктемелер маусымының ұзақтығы, қыс - жаз және қарастырылатын кезеңнің ұзақтығы (күндер)

Оқу жылы
Маусым
Есеп алу кітапшасының соңғысының алдыңғы саны - 4
Оқу жылы: 2017/2018
Маусым:

Қыс

Жаз

Т

Есеп алу кітапшасының соңғысының алдыңғы саны - 4:

170

195

260

1. 3. Жұмысты орындауға арналған әдістемелік нұсқаулар

1. 3. 1. Жалпы мәліметтер

Бөлек тұтынушылардың электр жүктемесі, олай болса, энергия жүйесінде электрстанциялардың жұмыс режимін анықтайтын олардың қосынды жүктемесі үзіліссіз өзгереді. Бұл жәйтті жүктеме графигімен сипаттау қабылданған, яғни уақыт бойынша электрқондырғы қуатының (тогының) өзгеру диаграммасымен.

Тіркелетін параметрдің түрі бойынша электрқондырғының активтік Р, реактивтік Q , толық (елестейтін) S қуаттарының және тогының I графиктерін айырады. Әдетте, графиктер белгілі уақыт аралығындағы жүктеменің өзгеруін көрсетеді. Осы нышан бойынша оларды тәуліктікке (24 сағат), маусымдыққа, жылдыққа және т. б. бөледі.

Зерттеу орны немесе олар жататын энергия жүйесінің элементі бойынша графиктерді келесі топтарға бөлуге болады:

1) қосалқы станциялардың шиналарында анықталатын тұтынушылардың жүктеме графиктері;

2) жүктеменің тораптық графиктері - аудандық және түйінді қосалқы станциялардың шиналарында;

3) энергия жүйесінің нәтижелік жүктемесін сипаттайтын энергия жүйесі жүктемесінің графиктері;

4) электрстанциялар жүктемесінің графиктері.

А

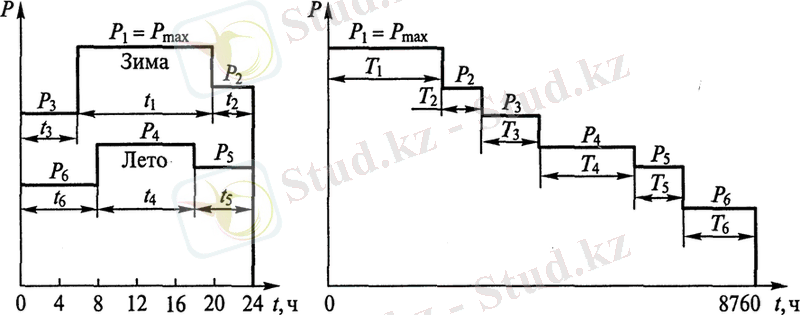

1 сурет - Электр жүктемелерінің типтік графиктерінің нұсқалары

1. 3. 2. Тұтынушылар жүктемелерінің тәуліктік графиктері.

Жүктеменің іс жүзіндегі графигі уақыт бойынша тиісті параметрдің өзгеруін тіркейтін тіркеуші аспаптардың көмегімен алынады. Тұтынушылар жүктемесінің болжамдық графигі жобалу процесінде анықталады. Оны тұрғызу үшін алдымен қосынды номиналды қуаты деп түсінетін орнатылған қуаты туралы мәліметтер болу керек. Активтік жүктеме үшін: Р орн = ∑Р ном .

Тұтынушылар қосалқы станцияларының шиналарындағы жалғанған қуат:

P п р = P н о м n с р , n n с р , c , P_{пр} = \frac{\sum_{}^{}P_{ном}}{n_{ср, n}n_{ср, c}},

мұнда ղ ср. п және ղ ср. с - номиналды жүктемедегі тұтынушылар электрқондырғыларының және жергілікті тораптың орта ПӘК.

Эксплуатация тәжірибесінде әдетте тұтынушылардың айғақты жүктемесі қосынды орнатылған қуаттан аз. Бұл жағдай біруақыттық k о және жүктелу k з коэффициенттерімен ескеріледі. Онда тұтынушылардың максималды жүктемесі үшін өрнектің түрі болады:

P max = k 0 k 3 n с р , n n с р , c P н о м = k с n р P н о м \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ {\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ P}_{\max} = \frac{k_{0}k_{3}}{n_{ср, n}n_{ср, c}}\ \sum_{}^{}{P_{ном} = k_{сnр\ }}\sum_{}^{}{\ P_{ном}} ,

мұнда k спр - тұтынушылардың қарастырылып отырған тобы үшін сұраныс коэффициенті.

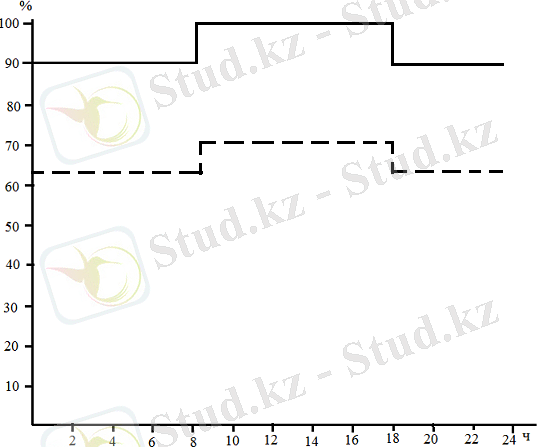

Есептеу ыңғайлы болу үшін график сатылы жасалынады. Тәулік ішіндегі ең үлкен мүмкін жүктеме 100% қабылданады, ал графиктің қалған сатылары тәуліктің әр уақыты үшін салыстырмалы мәнін көрсетеміз.

Белгілі P max - де графиктің әр сатысы үшін қатынасты пайдаланып, типтік графикті тұтынушының жүктеме графигіне айналдыруға болады:

P с т = n % 100 P max P_{ст} = \ \frac{n\%}{100}P_{\max}

мұнда n% - типтік графиктің тиісті сатысының ординатасы, %.

Қыс Жаз

P ( 0 6 ) = 90 % 100 * 20 = 18 М В т P_{(0 - 6) } = \ \frac{90\%}{100}*20 = 18\ МВт\ P ( 0 6 ) = 62 % 100 * 20 = 12 , 4 М В т P_{(0 - 6) } = \ \frac{62\%}{100}*20 = 12, 4\ МВт\

P ( 6 16 ) = 100 % 100 * 20 = 20 М В т P_{(6 - 16) } = \ \frac{100\%}{100}*20 = 20\ МВт P ( 6 16 ) = 70 % 100 * 20 P_{(6 - 16) } = \ \frac{70\%}{100}*20 = 14 МВт

P ( 16 24 ) = 90 % 100 * 20 = 18 М В т P_{(16 - 24) } = \ \frac{90\%}{100}*20 = 18\ МВт P ( 16 24 ) = 62 % 100 * 20 = 12 , 4 М В т P_{(16 - 24) } = \ \frac{62\%}{100}*20 = 12, 4\ МВт

1. 4 Жүктеме ұзақтығының жылдық графигі.

C:\Users\DG41MJ\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\Новый рисунок (6).png

2 сурет - Жүктеме ұзақтығының жылдық графигін тұрғызу тәсілі.

Бұл график қондырғының әртүрлі жүктемелермен жыл бойындағы жұмысының ұзақтығын көрсетеміз. Ординаттар осі бойынша тиісті масштабта жүктемелерді, абсцистер өсі бойынша 0 - ден 8760 - қа дейінгі жылдың сағаттарын саламыз. Графикте жүктемелерді олардың азайуына қарай Р max - дан P min дейін жайғастырамыз. Есептелінген жүктемелердің үлкен мәніне сәйкесінше ( P ( 0-24) - T 1 ) және қалған мәндерінде жүктемелердің азаюына қарайаламыз.

T і = t і * n к ы с / ж а з \ T_{і} = t_{і}*\ n_{кыс/жаз}

Қыс Жаз

T 1 = t 1 * n қ ы с = 6 * 170 = 1020 с а ғ T_{1} = \ t_{1}*n_{қыс} = 6*170 = 1020\ сағ T 1 = t 1 * n ж а з = 6 * 195 = 1170 с а ғ T_{1} = t_{1}*n_{жаз} = 6*195 = 1170\ сағ

T 2 = t 2 * n қ ы с = 10 * 170 = 1700 с а ғ T 2 = t 2 * n ж а з = 10 * 195 = 1950 с а ғ T_{2} = \ t_{2}*\ n_{қыс\ } = 10*170 = 1700\ сағ\ \ T_{2} = t_{2}*\ n_{жаз\ } = 10*195 = 1950\ сағ

T 3 = t 3 * n қ ы с = 8 * 170 = 1360 с а ғ T 3 = t 3 * n ж а з = 8 * 195 = 1560 с а ғ T_{3} = t_{3}*n_{қыс} = 8*170 = 1360\ сағ\ \ \ \ \ \ \ \ \ T_{3\ } = \ t_{3}*n_{жаз\ } = 8*195 = 1560\ сағ

T = ( 170 + 1950 ) * 24 сағ = 8760 сағ

Осы мәліметтер бойынша жүктеме ұзақтығының жылдық графигін саламыз.

1. 5. Жүктеме графиктерінен анықталатын техникалық - экономикалық көрсеткіштер.

Активтік жүктеме графигінің қисығымен шектелген аудан қарастырылған мерзімдегі электрқондырғы өндірген немесе тұтынған энергияға тең:

W п = Р i T i W_{п} = \sum_{}^{}{Р_{i}T_{i}} ,

мұнда Р i - графиктің i сатысының қуаты;

Т i - сатының ұзақтығы.

Қыс Жаз

W 1 = 18 * 1020 = 18360 М В т * с а ғ W 1 = 12 , 4 * 1170 = 14508 М В т * с а ғ W_{1} = 18*1020 = 18360\ МВт*сағ\ \ \ \ \ W_{1} = 12, 4*1170 = 14508\ МВт*сағ

W 2 = 20 * 1700 = 34000 М В т * с а ғ W 2 = 14 * 1950 = 27300 М В т * с а ғ W_{2} = 20*1700 = 34000МВт*сағ\ \ \ \ \ \ \ W_{2} = 14*1950 = 27300\ МВт*сағ

W 3 = 18 * 1360 = 24480 М В т * с а ғ W 3 = 12 , 4 * 1560 = 19344 М В т * с а ғ W_{3} = 18*1360 = 24480\ МВт*сағ\ \ \ \ \ W_{3} = 12, 4*1560 = 19344\ МВт*сағ

W п , қ ы с = W 1 + W 2 + W 3 = 18360 + 34000 + 24480 = 76840 М В т * с а ғ W_{п, қыс} = W_{1} + \ W_{2\ } + W_{3} = 18360 + 34000 + 24480 = 76840\ МВт*сағ\

W п , ж а з = W 1 + W 2 + W 3 = 14508 + 27300 + 19344 = 61152 М В т * с а ғ W_{п, жаз\ } = \ W_{1} + W_{2} + W_{3} = 14508 + 27300 + 19344 = 61152\ МВт*сағ

W п = W п , қ ы с + W п , ж а з = 76840 + 61152 = 137992 М В т * с а ғ W_{п} = \ W_{п, қыс} + \ W_{п, жаз} = 76840 + 61152 = 137992\ МВт*сағ

Қондырғының орта жүктемесі қарастырылатын мерзімде (тәулік, жыл) тең:

Р с р = W п Т Р_{ср} = \frac{W_{п}}{Т} ,

мұнда Т - қарастырылатын мерзімнің ұзақтығы; W п - қарастырылатын мерзімдегі электрэнергия.

P с р = 137992 М В т * с а ғ 8760 с а ғ = 15 , 75 М В т P_{ср} = \ \frac{137992\ МВт*сағ}{8760\ сағ} = 15, 75\ МВт

Қондырғының жұмыс графигінің бірқалыпты емес дәрежесін толықтыру коэффициентімен бағалайды:

k з п = W п Р max T = P с р Р max k_{зп} = \frac{W_{п}}{Р_{\max}T} = \ \frac{P_{ср}}{Р_{\max}} .

k з n = 15 , 75 20 = 0 , 78 {\ \ \ \ \ \ \ \ \ \ \ \ k}_{зn\ } = \ \frac{15, 75}{20} = 0, 78

Жүктеме графигін толтыру коэффициенті қарастырылатын мерзімде (тәулік, жыл) электрэнергияның өндірілген (тұтынылған) саны, егер қондырғы жүктемесі барлық уақытта максималды болса, сол уақытта өндірілген (тұтынылған) энергияның санынан қанша есе аз болғанын көрсетеді. Әрине, график бірқалыпты болған сайын, К зп мәні бірге жақын.

Қондырғының жүктеме графигін сипаттау үшін максималды жүктемені пайдаланудың шартты ұзақтығын қолдануға болады:

Т max = W п Р max = Р c р T Р max = k з п T Т_{\max} = \frac{W_{п}}{Р_{\max}} = \ \frac{Р_{cр}T}{Р_{\max}} = k_{зп}T .

T max = 0 , 78 * 8760 = 6898 , 5 T_{\max} = 0, 78*8760 = 6898, 5
