РЕФЕРАТ

Тақырыбы: Жерді қазу тасымалдау машиналары. Автогрейдерлердің жұмыс органдарының құрылысы, жөндеу және ТҚ көрсету жұмыстары

Орындаған:

Тексерген:

2017-18 жыл

Құрылыста қолданылатын тиегіштер - әртүрлі жүктерді (сусымалы, кесек, дара, пакеттелген, ұзын өлшемді т. с. с. ) тиеп -түсіруге, оларды жақын аралыққа жылжытуға, жинақтау және қосалқы жұмыстарды орындауға арналған өздігінен жүретін әмбебап машиналар. Тиегіштердің әмбебаптығы жедел ажыратылатын алмастырмалы атау тізімі жоғары жұмыс органдарымен - сыйымдылығы мен типі әртүрлі шөміштер; ашалы, жақты және жинақтағыш қармауыштар; аспалы қопсытқыштар, бұрғылар т. с. сияқтылармен қамтамасыздануында.

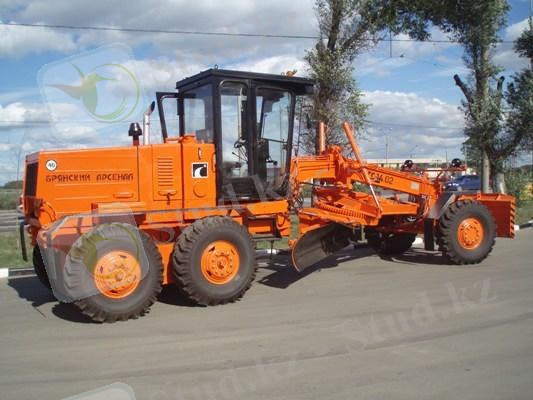

C:\Users\sabyr\AppData\Local\Microsoft\Windows\INetCache\Content.Word\image015.jpg Автогрейдерлер - негізгі жұмыс органы толық бұрылмалы қайырма - алдыңғы және артқы пневмодоңғалақты қозғалу жабдықтарының арасында орналасқан, өздігінен жүретін тегістегіш-пішіндегіш машина. Автогрейдерлерді І . . . Ш категориялы топырақты қабат-қабатымен жайғастырып, 100 м қашықтыққа дейін жылжытуға қолданады. Оларды құрылыс алаңдарын тегістеп пішіндеуге; жолдың жер төсемін салуға және пішіндеуге; аласа үйінді мен пішінді ойық құрғанға; топырақты және жол-құрылыс материалдарын жылжытуға; ор, канал, шұңқырларды жапқанға; сонымен қатар, қыста құрылыс алаңы мен жолдарды қардан тазалауға қолданады.

Автогрейдерлер құрылым массасына қарай - жеңіл (9 Т-ға дейін), орташа (13 Т-ға дейін), ауыр (19 Т-ға дейін) және оларды доңғалақтар сұлбасына қарай бөледі (88, 89 - 92-суреттер) . Доңғалақтар сұлбасының формуласы - АхБхВ, мұнда А - басқару доңғалақтарының осьтер саны, Б - жетекші доңғалақтарының осьтер саны, В - жалпы осьтер саны. Отандық жеңіл және орташа типті автогрейдерлердің доңғалақтар сұлбасы 1x2x3, ауыр типтілердікі -1x3x3.

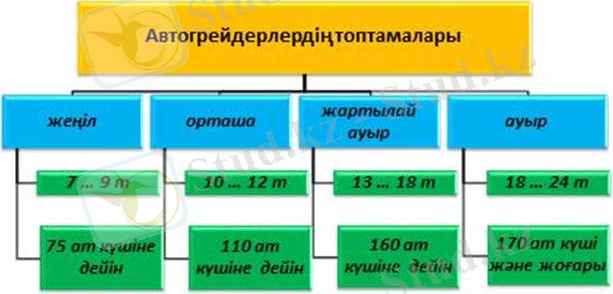

88-сурет. Автогрейдерлерінің топтамалары


Қазіргі кездегі автогрейдерлер өздігінен жүретін, үш осьті, қайырмасы толық бұрылмалы және жұмыс органы гидравликалық жүйемен басқарылатын болып бірыңғай принципиальды сұлбамен жасалады (93-сурет) . Автогрейдердің барлық агрегаттары мен түйіндері, оның ішінде қозғалтқыш 1 трансмиссиясымен және гидрожабдықтарымен, жүргізушінің

кабинасы 2, автогрейдердің негізгі және алмастырмалы жұмыс органдары, бір шеті басқару доңғалақтары бар алдыңғы белдікке 9, ал екіншісімен - төрт доңғалақты артқы белдікке 12 сүйенген, қимасы қорап тәрізді жон (негізгі) қаңқаға 6 жинақталған. Автогрейдердің алдыңғы доңғалақтарын, еңісте жұмыс атқарғанда қозғалыс тұрақтылығын арттыру үшін (93, в-сурет) және бұрылу радиусын азайту мақсатында, машинаның екі жағына да бүйірлі қиғаштатып қоюға болады.

Автогрейдердің негізгі жұмыс жабдықтары тартым қаңқасынан 5, айналмалы дөңгелектен 4 және алмастырмалы қосжүзді пышағынан 10 тұрады. Толық бұрылмалы қайырмамен автогрейдер алға да, кері де жүргенде жұмыс атқарады. Тартым қаңқасының алдыңғы жағы машинаның қаңқасымен топсалы қосылысқан, ал артқы жағы қайырманы әртүрлі жағдайға - тасымалдау (көтерілген) және жұмысшы (түсірілген) - қоятын гидроцилиндрлерге 3 асылған.

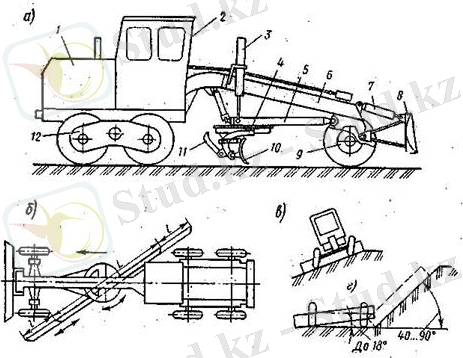

а - жалпы көрінісі; б - пландағы кайырманың бұрылу сұлбасы;

в - доңғалақтардың бүйір еңкею сұлбасы; г - қайырманың бүйір шығымының

сұлбасы

93 - сурет. Автогрейдер

Автогрейдер негізгіден басқа топырақты тасымалдап тегістеуге арналған қайырма ұзартқыштары мен кеңейтпелер, арықтарды тазалауға, үйінділердің құламаларын тегістейтін қайырма қосымшалар, жол жамылғысын бұзатын және қатыңқы жерді қопсытуға арналған ені 930 . . . 1400 мм қопсытқыш 11, бульдозер 8 және қос қайырмалы қартазалағыш сияқты қосымша алмастырмалы жабдықтармен қамтылады. Олар машинаның алдыңғы жағына орналастырылып, гидроцилиндрмен 7 басқарылады.

Жабдықтарды басқаратын гидравликалық жүйе тартым қаңқасын қайырмасымен, бұрылма дөңгелегімен қоса көтеріп-түсіреді, қайырманы 3600 бұрады, машинаның бойлық осінен екі жаққа 300 . . . 800 мм - қайырманы шығарады (93, б-сурет), вертикаль жазықтықта қайырманы әртүрлі бұрышқа (180 дейін) еңкейтеді, еңістерді тегістеу үшін қайырманы машинаның жанына шығарады (93, г-сурет) .

Қазіргі кездегі автогрейдерлер қайырманы басқаратын қосымша, қайырманы бойлап және көлденең бағытта автоматты түрде тұрақтандыратын, гидравликалық жүйемен жабдықталады, ол машинаның өнімділігін және өңдеу дәлдігін айтарлықтай арттырады. Жасалатын автогрейдерлердің қысқаша сипаттамалары төмендегідей: қозғалтқыштарының қуаты 45 . . . 120 кВт, қайырма ұзындығы 3700 мм, топырақты өңдеу тереңдігі 200 . . . 500 мм, жұмысты атқару жылдамдығы 3, 5 . . . 10 шм/сағ., көліктік жылдамдығы - 30 . . . 40 шм/сағ. дейін.

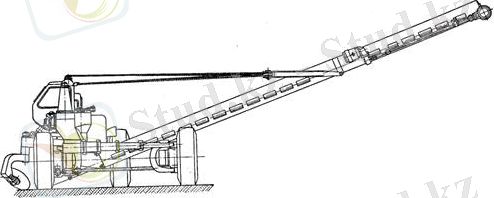

Грейдер-элеватор . Грейдер-элеватор (94-сурет) топырақты қабаттап кеседі және қайырмаға немесе көлік құралына себеді.


94-сурет. Грейдер-элеватор

Бұл машинаның қағидалы ерекшелігі болып массивтен алынған топырақ тасымалдаушы құрылғыға-конвейерге түседі, оның көмегімен ол көлік құралына немесе қайырмаға беріледі. Бұл грейдер-элеваторларды басқа жерқазғыш-көліктік машиналардан ерекшелендіреді, өйткені конвейермен топырақты тасымалдауға кететін энергия шығыны топырақпен скреперді немесе бульдозерді толтыруға кететінге қарағанда аз, онда орын ауыстыру үдерісінде энергияның көп бөлігі топырақтың топыраққа үйкелісуіне кетеді. Грейдер-элеватор жүріс бөлігінен, негізгі рамадан, арқалықтан, жұмыстық органнан, таспалы конвейерден, трансмиссиядан, конвейер жетегінен, күштік қондырғыдан және басқару механизмінен тұрады. Грейдер-элеватор жұмыстық органның түрі бойынша бұрылатын немесе бұрылмайтын дискілік пышақтары бар, тік пышақтары бар немесе қисықсызықты болып бөлінеді. 95 суретте дискілік пышақтың құрылымы келтірілген. Мұндай пышақтардың диаметрлері 600мм-ден 1000 мм-ге дейін.

Конвейердің орналасуы бойынша грейдер-элеваторлар конвейері көлденең немесе диагональ орналасқан, не бір немесе екі бұрылатын конвейері бар машиналар және топырақ лақтырғышы бар машиналар болып бөлінеді.

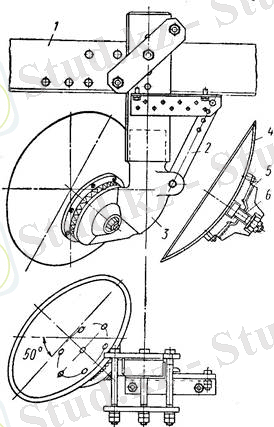

C:\Users\sabyr\AppData\Local\Microsoft\Windows\INetCache\Content.Word\image020.jpg 1 - соқалы балка; 2 - қыйма; 3 - диска ұстағыш; 4 - кесу дискасы; 5 - қосу дискасы; 6 - ортанғы бұранда

95 - сурет. Дискілі сфералы пышақты грейдер-элеватор

Грейдер-элеваторлар тартым құралы және жүріс жабдығына байланысты тіркемелі (пневматикалық жүрісті), жартылайтіркемелі, автогрейдерлерге ауыспалы жабдық түріндегі аспалы және өздігінен жүретін бола алады.

Грейдер-элеваторлар жол құрылысы кезінде, арналарды құрастыру кезінде, дамбаларды, жер плотиналарын, жазықтықта карьерлерді өндіру кезінде қолданылады. Көлікті пайдалану кезінде мұндай машиналар көмегімен биік сеппелерді құрайды, терең немесе кең ойықтарды өндейді. Байланысты топырақтарды өндіру кезінде грейдер-элеваторларды тиімді пайдаланады. Сусымалы немесе құрғақ (ылғалдылығы 25% көп) топырақтарда олардың өнімділігі жоғары. I - III категория топырақтарын грейдер-элеватор алдын-ала қопсытусыз өндіреді, категория топырақтарын алдын-ала қопсыту керек болады. Тоң басқан топырақтар, қату тереңдігі 0, 15 м көп, бүкіл тереңдігіне қопсытылуы керек. Қопсытылған топырақта жұмыс кезінде грейдер-элеваторлардың өнімділігі төмендейді, себебі топырақ кесектерін конвейерге беру нашарлайды. ндіріс жұмысы үшін грейдер-элеваторлардың көлденең еңістігі 18° аспауы керек.
