Жерді қазу тасымалдау машиналары. Скреперлердің жұмыс органдарының құрылысы, жөндеу және ТҚ көрсету жұмыстары

Жұмысшы органдарының пышағымен жер қыртыстарынан топырақты бөліп, өзінің ілгерілемелі қозғалысымен оны жылжытатын машиналарды жер қазып-тасымалдағыш машиналар дейді. Бұл топқа бульдозерлер, скреперлер, автогрейдерлер, грейдер-элеваторлар жатады. Машиналардың бірінші екі типі, негізінде бульдозерлер өндірістік және азаматтық құрылыста кең қолданылады.

C:\Users\sabyr\AppData\Local\Microsoft\Windows\INetCache\Content.Word\image008 (1).jpg Скрепер өздігінен жүретін, тіркемелі немесе жартылай тіркемелі (83-сурет) (шынжыр табанды тракторға немесе доңғалақты тартқышқа) жұмысшы органы -пневмодоңғалақты шөміштің төменгі ернеуі топырақты кесуге арналған пышақпен біткен жерқазып-тасымалдағыш машина. Скреперлер жерді қабаттап қазып, тасымалдап, топырақты үйіп, тегістеп және I . . . IV категориялы топырақты жартылай тығыздап болашақ құрылыс аумағына инженерлік дайындық жасайтын, кварталдарды тегістеп, топырақ үймелерін жасайтын, әртүрлі ғимараттар мен имараттар тұрғызуға, жасанды су қоймаларына арналған кең ор, ойықтар т. с. с. жасауға арналған. Скреперлерді, әсіресе, аса дымдалмаған орташа саздақ, құмайт, қаратопырақты, құрамында жартасы жоқ жерде екпінді пайдаланады. Скреперлер ауыр топырақты өндіргенде ондай жерді алдын-ала өндірілетін тереңдікке қопсытады. Скрепердің негізгі параметрі, олардың типтік өлшемдерге топтауға қолданатын, шөміштерінің геометриялық сыйымдылығы.

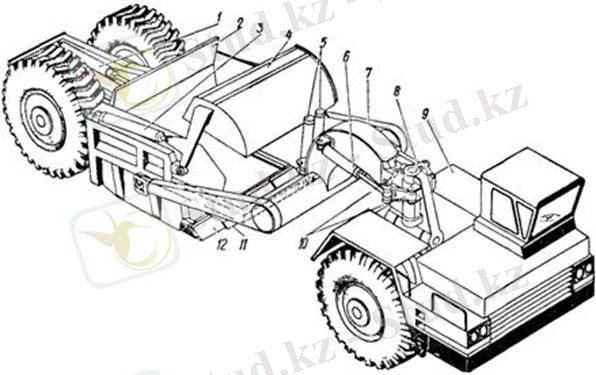

Скрепердің құрылысы:

1- гидроцилиндр, 2 - пышақ, 3 - П-тәріздес рама, 4 - топсалы қосынды, 5 - шөміш, 6, 9, 12 - гидроцилиндр, 7 - дөңгелек, 8 -буферлі құрылым, 10 - жылжымалы артқы қабырға, 11 - жабқыш, 13 - тұмсық, 14 - отрызғылы-тіркемелі құрылым, 15 - бірөсті тартқыш.

83- сурет. Өздігінен жүретін скрепердің сұлбасы

Скрепердің жұмыс барысы тізбектеліп орындалатын мынадай операциялардан тұрады:

  • топырақты кесіп бөлу және шөмішті толтыру,
  • топырақты төгетін жерге тасымалдау, топырақты түсіріп төсеу, машинаның забойға оралуы (бос жүріс) .

Скреперді төмендегідей классификациялайды:

  • шөміштің сыйымдылығына қарай - машиналар кіші (5 м3 дейін), орташа (5…15 м3) және үлкен (15 м3 жоғары) сыйымдылықты;
  • шөмішке тиеу тәсіліне қарай - кесілген топырақтың қозғаушы күшімен пассивті тиелетін, қырнағыш элеватордың көмегімен мәжбүрлі тиелетін (84 - сурет) ;

84- сурет. Мәжбүрлі тиейтін скрепер

  • шөмішті босату тәсіліне қарай - шөміштің артқы қабырғасының алға жылжуымен топырақты мәжбүрлі түсіретін, шөміштің түбіндегі қуыспен немесе шөміш түбінің және артқы қабырғаның алға еңкеюінен жартылай мәжбүрлі түсіретін, шөміштің алға немесе төңкерілуі арқылы өз еркімен түсіретін;

85 - сурет. Бір осьті тіркемелі скрепер

  • тартқыш құралдарымен агрегаттау түріне қарай - шынжыр табанды трактормен (85 - сурет) және екі осьті (86 - сурет) тартқыштармен тіркемелі және жартылай тіркемелі, сонымен қатар, бір осьті пневмодоңғалақты тартқыштарға агрегатталған өзіжүретін (87 - сурет) ;
  • жұмысшы органдарды басқару тәсіліне қарай - басқаруы гидравликалы және электрогидравликалы.

87 - сурет. Өздігінен жүретін скрепер

86 - сурет. Екі осьті тіркемелі скрепер

Скрепердің техникалық өнімділігі (м3/сағ. ) :

П т
=
3600 н
,
Пт:
=:
3600VКн: Т ц К р

мұндағы V - скрепердің шөмішінің геометриялық сыйымдылығы, м3; Тц - циклдың ұзақтылығы, с; Кн - топырақтың типіне және толтыру тәсіліне байланысты топырақпен шөмішті толтыру коэффициенті; Кр - топырақтың қопсу коэффициенті.

ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР

1. Хамзин С. Қ. Үймереттер мен ғимараттардың құрылыс технологиясы. Оқулық. - Астана, 2003. -381 б.

2. Соколов В. А. Технология возведения специальных зданий и сооружений. Учебник. - М. : Высшая школа, 2005.

3. Теличенко В. И., Лапидус А. А., Терентьев О. М. Технология возведения зданий и сооружений. - М. :Высшая школа, 2003.

4. Терентьев О. М. Технология возведения зданий и сооружений. - М. : Высшая школа, 2003.

5. Хамзин С. К., Карасев С. К. Основы строительного производства. Курсовое и дипломное проектирование. - М., 2006.
