РЕФЕРАТ

Тақырыбы: Жерді қазу-тасымалдау машиналары. Бульдозерлердің шынжыр табанының құрылысы, жөндеу және ТҚ көрсету.

Орындаған:

Тексерген:

2017-18 жыл

Жерді қазу-тасымалдау машиналары. Бульдозерлердің шынжыр табанының құрылысы, жөндеу және ТҚ көрсету.

C:\Users\sabyr\AppData\Local\Microsoft\Windows\INetCache\Content.Word\image002 (1).jpg Жұмысшы органдарының пышағымен жер қыртыстарынан топырақты бөліп, өзінің ілгерілемелі қозғалысымен оны жылжытатын машиналарды жер қазып-тасымалдағыш машиналар дейді. Бұл топқа бульдозерлер, скреперлер, автогрейдерлер, грейдер-элеваторлар жатады. Машиналардың бірінші екі типі, негізінде бульдозерлер өндірістік және азаматтық құрылыста кең қолданылады.

Жер қазып-тасымалдағыш машиналардың әрбір моделінің индексі бар, ол әріпті және сан белгілері. Индекстің алдыңғы екі әріпі ДЗ машинаның тобын көрсетеді, одан кейінгі сандар-моделдің реттік тіркеу номерін көрсетеді. Индекстегі саннан кейінгі әріптер (А, Б, В, …) машинаның реттік кемелдендіруін және климатты (С, Т, Х) орындалуын көрсетеді. Кемелдендірілген өздігінен жүретін скреперлердің индексінде жоғарыда көрсетілген әріптерден басқа М және П әріптері қосылған. Автоматтандырылған басқару жүйесі бар бульдозердің және скреперлердің индексінің соңына 1 саны белгіленеді, содан кейін келесісі индекстің негізгі сандарынан кейін тире арқылы, кемелдендірілген машиналарда әріптерден кейін кемелдендірілген белгілері көрсетіледі. Автогрейдерлердің индексіне жоғарыда көрсетілген сандары мен әріптерден кейін тире арқылы 1, 2, 4, 6 сандары беріледі. Олар машинаның модификациясын білдіреді.

Бульдозер дегеніміз - аспалы негізі шынжыр табанды немесе екі өсті пневмодоңғалақты тракторға асылған жабдық. Оның құрамына (76 сурет) 1 қайырма күректерінің пышақтарымен, 5 итергіш білеулер және гидравликалық қайырма күректі басқару жүйесі жатады. Бульдозерлерді I . . . IV категориялы топырақты қабат - қабатымен және алдын ала қопсытылған жартасты және тоң топырақты өндіріп, жылжытуға қолданады. Олардың көмегімен құрылыс алаңдарын жайғастырады; басқа машиналармен жасалған үйінділерді тегістейді; іргетастармен коммуникациялар үшін ор қазады; шұңқырларды, ойықтарды, қазан шұңқырларды, іргетас бойының ойықтарын жабады; аумақтарды, көшелерді, алаңдарды қардан, тастан, түбірлерден, құрылыс қоқыстарынан тазалайды т. с. с.

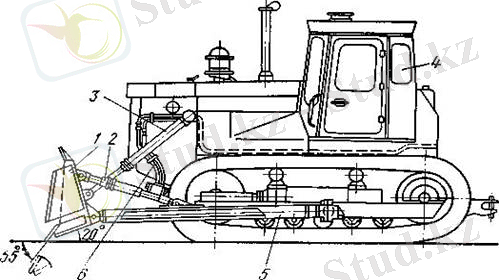

1 - қайырма күрек; 2 - гидравликалы қима; 3 - қайырма күректі көтеру гидроцилиндрі; 4 - базалы трактор; 5 - итергіш білеулер; 6 - гидрожүйенің иілмелі элементтері

76 - сурет. Қайырма күрегі бұрылмайтын шынжыр табанды бульдозер

C:\Users\sabyr\AppData\Local\Microsoft\Windows\INetCache\Content.Word\image001 (1).jpg

Бульдозердің жұмыс циклы: машина алға қозғалғанда басқару жүйесінің көмегімен қайырма күрек топыраққа енгізіледі, ол топырақтың бір қабатын бөліп (кесіп) алады да, қайырма күректің алдында үйілген топырақ призмасын жер бетімен ауната отырып, түсіру орнына дейін жылжытады; топырақты төккен соң қайырма күректі тасымалдау күйіне көтереді де, машина топырақты қазған орнына оралады, одан кейін цикл аяқталады. Қазіргі кездегі бульдозерлер қайырма күректің алдын топыраққа 6 . . . 10 м аралығында толық толтырады. Экономикалық тұрғыдан топырақты жылжыту ұзақтығы шынжыр табанды бульдозерлер үшін 60 . . . 80 м аспайды, ал пневмодоңғалапқты машиналар үшін - 100 . . . 140 м.

Бульдозерлерді әртүрлі нышандарына қарай төмендегідей жіктейді:

  • қажеттілігіне байланысты - жалпы қолданыста және арнайы;
  • базалы машинаның тарту класына байланысты (76-81 суреттер) - кіші габаритті (9 кН-ға дейін), жеңіл (14…40 кН), орташа (60…150 кН), ауыр (250…350 кН) және аса ауыр (350 кН жоғары) ;
  • жүргізу құрылымының типіне байланысты - шынжыр табанды және пневмодоңғалақты;
  • жұмысшы органның конструкциясына байланысты - жұмысшы органның үстінен қарағандағы қойылуына қарай қайырма күрегі бұрылатын және бұрылмайтын болып бөлінеді

Бульдозерге көбіне тура бұрылмайтын және бұрылатын қайырма күрек орнатылады. Қармау бұрышы 900 тең. Қайырма күрегі бұрылатын бульдозерлерде (кей кездерде әмбебапты деп аталады) қайырма күректің орны горизонтальді жазықтықта бұрышы 25…300 өзгереді.

Сфералы қайырма күрек үш немесе бес секциядан тұрады, олар бір-біріне 10…150 бұрышпен қосылған және топырақты қайырма күрегі турамен салыстырғанда 15…20% -ға көп жинайды. Базалы машинаның қуаты 130 кВт жоғары болғандағы сусымалы және кесекті материалдармен жұмыс істеу үшін сфералы қайырма күрек қолданылады. Қалақты қайырма күректер шеткі дамыған қалақтары бар және сусымалы және сәл қатты материалдарды қашықтығы жоғары емес аралыққа (150 м-ге дейін) тасымалдау үшін қолданылады. Қуаттылығы 50 кВт төмен емес шынжыр табанды және 220 кВт доңғалақты бульдозердің қайырма күрегінің жанында қопсытқыш тістері бар күрек (82, д-сурет) қатты тастарды және тоңды топырақтарды өңдеу үшін қолданылады.

ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР

  1. Хамзин С. Қ. Үймереттер мен ғимараттардың құрылыс технологиясы. Оқулық. - Астана, 2003. -381 б.
  2. Соколов В. А. Технология возведения специальных зданий и сооружений. Учебник. - М. : Высшая школа, 2005.
  3. Теличенко В. И., Лапидус А. А., Терентьев О. М. Технология возведения зданий и сооружений. - М. :Высшая школа, 2003.
  4. Терентьев О. М. Технология возведения зданий и сооружений. - М. : Высшая школа, 2003.
  5. Хамзин С. К., Карасев С. К. Основы строительного производства. Курсовое и дипломное проектирование. - М., 2006.
