NGN ЖЕЛІСІН ЖОБАЛАУ



Пән: Электротехника
Жұмыс түрі:  Курстық жұмыс
Көлемі: 35 бет
Бұл жұмыстың бағасы: 33800 теңге
Таңдаулыға:




ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

ДИПЛОМДЫҚ ЖҰМЫС

ТАҚЫРЫБЫ:
NGN ЖЕЛІСІН ЖОБАЛАУ

1306000 - Радиоэлектроника және байланыс

ОРЫНДАҒАН: РЭС 211 топ студенті

ДИПЛОМ ЖЕТЕКШІСІ:

2018 жыл
МАЗМҰНЫ

КІРІСПЕ
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... .. 3

БАЙЛАНЫС ЖҮЙЕСІН NGN ТЕХНОЛОГИЯСЫ НЕГІЗІНДЕ ЖОБАЛАУ

1.1. NGN технологиясы негізінде байланыс жүйесін құру
... ... ... ... ... ... ... ... ... ... 4

1.2. NGN келесі буын желісінің құрудың негізгі компонеттері
... ... ... ... ... ... ... ... 7

1.3. Үшдеңгейлі NGN моделі
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... 8

1.4. NGN басқаруын ұйымдастыру сұрақтары
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 9

1.5. Мультисервистік желі және олардың жаңа ғасыр NGN желісінде дамуы ... .
10

1.6. ҚТЖ-ны түйінсіз жаңарту
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... 16

1.7. Жоба мақсатының қойылымы
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
19

ЭЛЕКТРОНДЫ АТС-КЕ ТАЛДАУ ЖАСАУ, NGN ЖАБДЫҚТАРЫН

ТАҢДАУ

2.1. EWSD коммутациялық жүйесі
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
20

2.2. DX -200 коммутациялық жүйесі
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
21

2.3. ALCATEL 1000 S-12 коммутациялық жүйесі
... ... ... ... ... ... ... ... ... ... ... ... ... 21

2.4. NGN жабдығы
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... .. 22

2.5. Cisco компаниясының Softswitch платформасы
... ... ... ... ... ... ... ... ... ... ... ... 26

2.6. Alcatel компаниясының Softswitch платформасы
... ... ... ... ... ... ... ... ... ... ... .. 27

2.7. Қазіргі және болашақ желілер үшін кілттік қосымшалаp
... ... ... ... ... ... ... ... 28

2.8. Alcatel 5020 Softswitch-нің бағдарламалық қамтамасының

архитектуралық ерекшеліктері
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
35

ҚОРЫТЫНДЫ
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... 39

ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 43

КІРІСПЕ

Соңғы онжылдықта дүниежүзілік қоғам өзінің өндірістік даму
кезеңінен ақпаратты кезеңге ауысуда. Осы ағында жүзу телекоммуникациялық
желілерде ақпаратты тасымалдау және пайдаланушылардың сұраныстарын өңдеуде
интеллектуалды құралдарды пайдалану цифрлық түрде атқарылады. Технология
жағынан, талшық оптикалық желілерді және сәйкескелетін коммутация жүйесін
дайындау бұл үлкен табыстарға жеткізеді. Байланыс желілерін бір ауқымды
желіге конвергенциялау - өтеқиын процесс және көбінесе бөлек аймақтардың
дамуының өзіндік ерекшелігімен анықталады. Осы жағдайларды шешу үстінде әр
түрлі елдердің ғалымдары жұмыс істеуде.

Телекоммуникациялық желілерді талдаудағы проблемалар бұрыңғы заманнан
келе жатыр және көп компонентті кездейсоқ ортаның құрылымының күрделігімен
байланысты.

Ақпаратты цифрлық технологиямен тасымалдауға көшу одан әрі қиындай
түседі. Өйткені, бұған қоса қызмет көрсетудің жаңа түрлері пайда болады,
мысалы: жоғары ажыратушы қабілеттілікпен бейнені тасымалдау, интернет
қызметтері, мультимедиа және т.б. Осыдан шыққан жүктеменің ағындары
өздерінің тасымалдау жылдамдықтарының талаптарымен және коммутация
нүктелерінде кідірісімен, байланыс желісінде жүру жолымен, түсетін
ақпараттық биттердің жылдамдығының өзгеруімен, ақпарат бөліктерінің
жоғалуымен және жүктемемен ерекшеленуі мүмкін. Осы айтылған ерекшеленулерді
ескеру қажеттігі модельдің сипаттауын күрделірек етеді. Ол мультисервистік
байланыс желілерінің шекарасында жүзеге асады.

Байланыс қызметі жедел қарқынмен және кең өріспен дамуда, дәстүрлі
қызметтің де сапасы жақсаруда. Бұнымен әр түрлі қызмет көрсетуді дамыту
үшін, оған сәйкес келетін байланыс желісі және оның көліктік инфрақұрылымы
керек. Дүниежүзілік телекоммуникациялық одақ жаңа буын желісін құру
нәтижесіне келді. Ол – NGN деп аталады. NGN-ның ерекше қасиеті оның шексіз
қызмет түрлерінің мүмкіндіктері.

Мынандай тізбек пайда болады, өндіруші жасауға, оперетор – іске
асыруға, ал абонент пайдалануға үлгермейді. NGN-ды құру мақсатының ең бір
қажетті бағыты - ол жаңа қызметтерді мұқият талдау, төлей алатын сұранысы.

Дәстүрлі желіні NGN-ға айналдыру жолы, желіні рационалды пайдалану,
қызмет көрсетудің бағасын төмендету, қосымша қызметтерді тезірек еңгізу,
жаңа финанстық ағындарды батыл жасау ынтасымен анықталуы мүмкін.

NGN желісін жасау жоғарғы икемділігі, төмен шығындар және кең
таратылуы оны ең жақсы хаттама етеді. Дәстүрлі желінің қалааралық
байланысына қарағанда, NGN IP технологиясында жұмыс істейді. Бұл шешім
қалалық желіні үнемді және экономикалық тәсілдермен және оның негізінде
жергілікті NGN желілерін кеңейтуге мүмкіндік береді.

І. БАЙЛАНЫС ЖҮЙЕСІН NGN ТЕХНОЛОГИЯСЫ НЕГІЗІНДЕ
ЖОБАЛАУ.
1.1. NGN технологиясы негізінде байланыс жүйесін құру.

Клиенттердің жаңаша қызметтерде қажеттіліктері, жүйелік
инфрақұрылымның даму стратегиясын анықтаудың жіберу нүктесі болып келеді.
Жаңа қызметтерге сұраныс – пакетті телефония, деректерді жіберуді, байланыс
видео конференці, дыбыстық және әмбебап пошта, телеоқыту, VPN және де
қосымшалық информациялық сервистер – бүкіл дүниежүзінде тез қарқынмен
дамуда. Европа және США бүгінгі таңда 50 % бірлескен клиенттер IP – VPN-де
инвестициялауға дайын.

Келесі буын желісі (NGN) қолданушылардың қазіргі уақытта немесе
келешекте қызмет санының максималдылығына қол жеткізуін қамтамасыз етеді.
Кез келген жерде және кез келген уақытта, кез келген қызметке қол жеткізу
деп қысқаша NGN-нің негізгі бағытын келтіруге болады. Мұндағы желінің мәні
жалпы түсінікпен алып қарағанда кез келген типтегі трафиктерді тарататын
әмбебап коммуникациялық орта болып табылуы керек. Мұндағы желінің мәні
жалпы түсінікпен алып қарағанда кез келген типтегі трафиктерді тарататын
әмбебап коммуникациялық орта болып табылуы керек (СТОП, internet,
сымсызжелілер).

NGN желілері – шексіз қызмет көрсету түрлерін қолайлы басқару
мүмкіндіктері мен желілік қызметтерді сәйкестендіруді шешумен, қызметші
сапасын арттыруы тиіс.

NGN желісі дестелі коммутация технологиясын қолдана отырып сөзді,
бейнені, мәліметтерді таратуға арналған әмбебапты көп мақсатты желі.
Негізінен, бұл желі Internet және телефон желілерінің жақсы жақтарынан
құралған қосылыс десе де болады. Тәжірибе жүзінде алып қарастыратын болсақ
критикалық керек кездерде мәліметтерді тарату және сөздік байланыстың
кепілдендірілген сапасын қамтамасыз етеді.

Сонымен, NGN сенімді СТОП-қа тән сенімсіз интернет арқылы берілетін
байланыс сапасына қарама- қарсы және ақпараттың тасымалдау көлемінің
бірлігіне байланысты төмен бағаны қамтамасыз етеді. (internet бағасына
сәйкестендірілген СТОП-қа қарағанда).

Барлығын қоса келгенде, NGN – бұл гетерогенді мульти қызмет көрсетуші
желі. Ол барлық түрдегі медиатрафика мен шексіз түрдегі телекоммуникациялық
қызметтерді жүзеге асыра қоймай, оған қоса оларды түрлендіру, қызметтерді
қосу, тарификацияны бөлу – барлығы сапа сәйкестігіне сай келеді.

Көліктік деңгейде мұндай желі толық байланысты инфрақұрылымды әр
түрлі түрдегі дестелік мәліметтерді құруды қамтамасыз етеді. Ол қызмет
көрсету сапасына (QOS) көмек береді. Дәстүрлі желілердегі арнаны
парадигмаға сәйкес NGN- да идеологиялық ауани жеке желілерге өту қолға
алынуда (VPN). Олар соңғы тұтынушыға қызмет көрсетуді, жеткізуді IP
хаттамасының жоғары сында қамтамасыз етеді.

OSI моделінің жоғарғы деңгейлерінде NGN желісі әмбебап көлікті
кортада - (VoIP) телефония дестесіне нинтерактивті телевиденияға және Web-
қызметке дейін сервисті құрудың мыңдаған мүмкіншіліктерін ашады. Келесі
буын желісі қолданушының орналасқан жеріне және оның қолданып отырған
интерфейсіне (Ethernet, xDSL, Wi-Fiжәне т.б.) тәуелсіз қызметке қол
жеткізуін қамтамасыз ететіндігімен ерекшеленеді. Демек, кез келген қызмет
көрсету желінің кез келген нүктесінде жасалған, кез келген тұтынушыға қол
жеткізе алады.

Бірыңғай әмбебап ортаға көшу экономика жағынан тиімді. ОКС-7
сигнализациясын қоса, бірыңғай көліктік желілерді салу, дауыстық
трафиктерді беру үшін және мәліметтер трафигі коммутация дестесінің
негізінде магистральді байланыс арналарын салуда шығындарын азайтады.

NGN желілерінің сәулеті мультисервистік қызмет көрсету желілері
ұйымдастыруды мақсат етеді. Олар аймақтық және магистральді деңгейінен
тұрады (аймақ аралық құраушыларды санағанда). Аймақтық деңгейінде
мультисервистік желілер абоненттерді қосу мен оларға көліктік және
қолданбалы (Value Added Services) қызметтерін ұсынады. Одан басқа ол
инфракоммуникациялық басқа аймақтық желілермен түйісе алады. Магистральді
деңгейде NGN айқын транзитті, конвергентті трафикке жауап береді. Ол
аймақтық сегменттерден алынады. Бұл жерде NGN-ның басты сәулетшілік
айырмашылығы ол – берілу және дестелерді бағдарлаушы және көліктік
инфрақұрылымның негізгі элементтері (арналар, комутатор, бағдарлауыш,
ретқақпа) физикалық және логикалық түрде қондырғылармен шақыруларды басқару
механизмдерімен және қызметтерге қол жеткізу алшақтатылған.

Тәжірибе жүзінде бүгінгі таңда, бірыңғай әмбебап инфрақұрылым орнына
желілермен қатар дестелік технологияға негізделген арналарды комутациялау
желілері жұмыс істеуде және әлі де көп жұмыс істейді. Олар классикалық
телефондық қызметтерді ұсынады. Бұл жерде дәстүрлік желілер көптеген
үйреншікті қызметтерді ұсынады. Олардың бірнеше артықшылықтары бар, олар
тұрақты пайда түсіреді және осы сенімді интерфейстер мен уақытпен
тексерілген жүйе арқылы ұйымдастырылады. Осылардың арқасында тағы да
бірнеше жылдар параллельді желілер жүзінде жұмыс істеуге тура келеді. Олар
әр технологияларға негізделген.

NGN- ды құрған кезде келесі негізгі принциптер қадағалану тиіс:

- TDM технологиясы негізінде жасалған қолданыстағы сандық инфрақұрылымның
сақталуы;
- Жаңа қызмет түрлерін көрсету және артық жүктемелерді өткізу үшін NGN
фрагменттерін тұрғызу;
- Сөзді дестемен тарату технологиясын ендіру кезінде телефон байланысы
сапасының төмендеуіне жол бермеу;
- Ұзақ мерзімді NGN бағдарламаларын ұйымастырған кезде комплексті шешім,
клиенттік хабарланған шешім қажет. Бизнес процесстері мен
модернизацияланған желілер мен проектерімен тығыз байланысты;
- NGN – сәулетшілік элементтерінің кезеңін енгізу;
- тек қана тексерілген алдыңғы қатарлы операторлық класстың ашық шешімдерін
қолдану;
- жоғарыдан-төмен әдісімен концепцияны орындау стратегиясы
- TDM-желілері де бір уақытта жұмыс істеуге әмбебап қызметтерді желіге
еңгізу, яғни, мобильді және VoIP. Болашағы бар байланыс желісі келесі
шарттарға сәйкес болуы қажет:
- мультисервистік - қызмет көрсету технологиясының көліктік
технологиядан тәуелсіздігі (кез келген қызмет, кез келген арқылы);
- кеңжелілік - тұтынушының қолдануына байланысты мәліметтің берілуін
динамикалық оңтайлы өзгерту мүмкіншілігі;
- мультимедиалық - желінің бір уақытта көп компанентті мәліметтер беру
мүмкіншілігі (дыбыс, видео, деректер);
- қатынас құру инварианттылығы - қолданып отырған қатынас құру
технологиясына тәуелсіз қызметке қатынас құруды ұйымдастыру мүмкіншілігі
(бекітілген желілер, мобильді байланыс, VoIP, Web және т.б.);
- мобильділік - тұтынушының географиялық орналасуына қарамастан
мәліметтер алу мүмкіндігі;
NGN – ның технологиясының негізгі басымдылықтары:

- Жоғары масштабтылық;
- Модульді кеңейтілімділігі;
- Әр түрлі өндірушілердің құрылғыларын қолдауы;
- Жылдам құрастырылуы және жаңа қызмет түрлерін енгізу;
- Қол жеткізу әдісінің және транспорты желі типіне тәуелсіз желі
элементтерін және жаңа қызмет түрлерін қосу;
- Желілік ресурстарды тиімді қолдану арқылы эксплуатация құнының
төменділігі.
Жобаланатын NGN келесі талаптарды қанағаттандыруы керек:

- Телефондық және дестелік желілер арасында дестелі ортамен тарату,
трансляция және сигналдау хаттамаларын өңдеу, мәліметтерді тарататын
дестелік желі арқылы қаларалық және халықаралық телефон трафигінің
маршрутизациясын және өткізуін конвергенциялау;
- Дестелі желі арқылы TDM технологиясымен жасалған; қолданыстағы
желілердің өткізу жолағын өсірмей-ақ қаларалық және халықаралық трафигінің
сонымен қатар мобильді желі трафигінің көлемін қамтамасыздандыру;
- Технологиясын егізінде жергілікті желіні тұрғызуға өту және ашық
хаттамалар базасында кез келген қызмет түрін ендіру үшін технологиялық
негіз құру;
- Әр түрлі технологиядағы тұрақты және коммутацияланатын арналарды
ұйымдастыру;
- VPN корпоративті желісін ұйымдастыру;
- Қызмет көрсету сапасының әр түрлі деңгейлерін ұйымдастыру.
Осылайша, келесі буын NGN – желілерін еңгізу кезінде, гибридті желі
жұмыс істейтін болады. Онда арналарды коммутациялау жүйелері дестелік
жүйелермен бірге қызмет атқаратын болады. Демек, осы технологияларды
физикалық деңгейде емес және де ұйымдастыру деңгейінде, қызметті ұсыну
деңгейінде тығыз байланыспен қамтамасыз ету керек. Мұндай байланыс
желілерін құру қажет, олар үздіксіз ұйымдастырудан үздіксіз бақылауды
қамтамасыз ету керек және клиент шақыруын бір ережемен өндеуді және
сұралған деңгейдегі қызмет көрсету сапасын сапалы түрде қалай көліктеу
қызметі жүріп жатыр және қандай қондырғы арқылы қызмет көрсетуін тәуелсіз
орындалады.

1.2. NGN келесі буын желісінің құрудың негізгі компонеттері.

NGN – желісінің негізін әмбебап көліктік желі құрайды, ол көліктік
деңгейдің фунуциясын реализациялау және коммутация мен тасымалдаудың
басқару деңгейі NGN-ң көліктік желісінің құрамына мыналар кіре алады:

- Транзитті түйіндер, тасымалдау және коммутациялау функциялары;
- Соңғы түйіндері, абоненттерге мульти қызмет көрсету, желіге рұқсат етуді
қамтамасыз ету;
- Сигналдау контроллері, сигналдаудың ақпаратын өңдеу функцияларын
атқарады, шақыру мен қосуды басқару;
- Реет қақпалар, дәстүрлі байланыс желілерінің қосуын басқарады (Стоп,
СПД).
Сигналдау контроллері басқа құрылғыларға шығарылуы мүмкін, бірнеше
коммутация түйіндерін басқаруға арналған. Ортақ контроллерді пайдалану
оларды ортақ коммутациялы жүйе ретінде қарастыруға рұқсат етеді. Бұндай
шешім, тек байланыс орнатылған алгоритмді қысқартпайды, бұған қоса ол
қызмет көрсетушілер мен операторларға экономика жағынан өте тиімді, өйткені
бұл қымбат және үлкен сыйымдылықты коммутация жүйесінің арзанға алмастыруға
мүмкіншілік етеді, оған қоса икемді және баға жағынан шағын қызметшілерге
де оңтайлы.

Көліктік желіні тағайындау қызмет көрсетуді тасымалдау болып келеді.
Бірнеше қызмет түйіндерін емес қызмет көрсетудің басқару түйіндерінің
қосындысы, қызмет көрсетудің басқару платформасын құрайды. Платформаның
құрамына қоса қызметтің административті басқару түйіні және әр түрлі
қосымшасы бар серверлер кіруі мүмкін. Көліктік желінің соңғы транзитті
түйіні түйіндер қызметінің функциясына қарауы мүмкін қызмет көрсету
функциясының қосылуы арқылы шекаралық түйіндер функциясының құрамы
кеңейтілуі мүмкін.

Жаңа буын желісіне жатық көшуді қамтамасыз ету үшін, Softswitch –
классының жүйесі пайдаланылады. Бұл – икемді коммутация технологиясы, онда
әр түрлі желілерге ортақ бағдарламалық шақыруды өңдеу интеллекті бар.
Икемді коммутатор функциясын атқаратын құрылғы – масштабты программалы-
аппаратты комплекс түрінде болады.

1.3. Үшдеңгейлі NGN моделі.

NGN – желісі өзінің сәулетінде үшдеңгейлі болып келеді және келесі
деңгейлерден тұрады:

- Көліктік деңгей;
- Ақпаратты тасымалдау және басқаруды коммутациялау деңгейі;
- Қызмет деңгейі және қызметті басқару деңгейі.
Көліктік деңгейдің мақсаты коммутация және ақпаратты пайдаланушыға
мөлдір тасымалдау болып келеді.

Коммутацияны және тасымалдауды басқару деңгейінің мақсаты:
сигнализация ақпаратын өңдеу, шақыру бағдарламаларын және ағындарды басқару
болып келеді.

Қызметті басқарудың деңгейі логикамен басқару қызметі және қосымша
функцияларынан құралады. Ол есептеу ортасын мыналармен қамтамасыз етеді:

- Инфракоммуникациялық қызметті көрсету;
- Қызметтерді басқару;
- Жаңа қызметтерді еңгізу және шығару;
- Әр түрлі қызметтердің әрекеттестігі.
NGN технологиясының ерекшелігі – көліктік деңгей мен коммутацияны
басқару деңгейінің арасындағы ашық интерфейс.

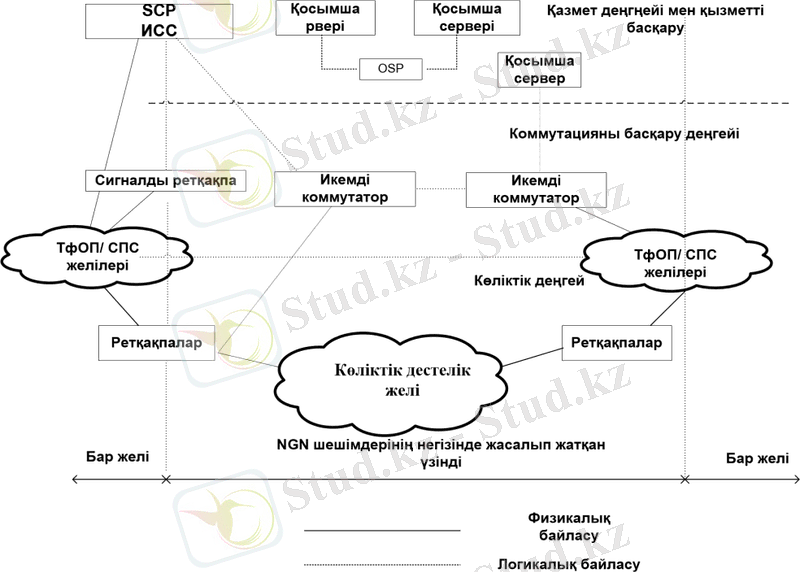

1.1-сурет–Үшдеңгейлі NGN моделі.

Классикалық АТС-ға (АТС – Автоматты Телекоммуникациялық Станция)
қолданғанда, бұл станция құрылғыларын функцияларды блоктарға бөлумен
бірдей. Бір блок сигналдауының өңдеу функциясын орындағанда шақыруды
бағдарлау, статистикалық ақпаратты жинау, т.б., ал екінші блок (немесе
блоктар жиыны) өткізіп жатқан арналардың коммутациясын қамтамасыз етеді.
Бұған қоса, блоктар арасындағы арақатынас стандартталған хаттамалар
көмегімен орындалады.

1.4. NGN басқаруын ұйымдастыру.

Басқару көзқарасынан NGN ерекшеліктері, бұл салыстырмалы көп емес әр
түрлі үлкен коммутациялық құрылғылардан емес, TDM желісіндегі сияқты
желілер үлкен санды әр түрлі компоненттерден тұрады. Бұдан басқа NGN-да
қазіргі желілерге қарағанда, көпсанды интерфейс және жоғарғы өткізу
қабілеті қолданылады. Осының барлығы NGN-ды желілік басқаруды жаңаша көзбен
қарауды кереке теді.

NGN-ды басқару жүйесі, шешімдер жиынының желіні басқаруды қамтамасыз
етеді. Ол әр түрлі технологиялар базасында жасалынған. (белгіленген және
мобильді телефонды желі, деректерді тасымалдау желісі, сигналдау). Басқару
жүйесі объекті бағытталған құрылымды қолдана отырып құрылады. NGN-ның
басқару жүйесінің ерекшеліктерінің біреуі – ашық модульді сәулет, жаңа
модульді еңгізу және өндіру, бар қосымшалармен жұмыс істеу және бар
модульді жаңарту. NGN- ның басқару жүйесіне қойылатын негізгі талаптар:

- Тәжірибе жүзінде дайындалған шешімдер қысқа мерзімде орындалуы керек;
- Ашық жүйелер құрылымында икемділікті және басқа шешімдермен арақатынасын
қамтамасыз ету керек;
- Жоғары сенімділік және қызмет көрсетудің сапасы;
- Оператор ақпараттық бағдарламаны модификациялауға спецификалық функцияны
орындауға және жаңа қызметті конфигурация арқылы еңгізуге мүмкіншілігі болу
керек;
- Компонетті шешімдер оператордың жаңа пайдаланушылар мен функцияларды
еңгізуді оңтайлы ету мүмкіншіліктері;
Иілгіштік пен масштабтау тез дамып келе жатқан жаңа технологиялармен
өнімге және оңай пайдаланушының тұтыну өзгерістерін бейімдеуге мүмкіндік
береді.

NGN – желісін басқару жүйесінде бірініші қатарда, нақты есептерді
шешу және қызметтерді басқару сұрақтары көзделетін болады.

1.5. Мультисервистік желі және олардың жаңа ғасыр NGN

желісінде дамуы.

Мультисервистік желі өзі дербес сынып желісі. Ол NGN тұжырымдамасының
негізінде құрылған нақты байланыс желісімен және мультисервистік желімен
берілетін негізгі қызметтер сәйкестілік сипаттамаларға ие болу керек. Бұл
мультисервистік желілердің қабылданған нормаларының және әр типті қызметтің
талабын, оған қоса сапа көрсеткіштерін, интерфейс параметрлерін
адрестеунөмірлеу, т.б. орындалуын қамтамасыз етуін білдіреді. Жаңа түрлі
қызметтерге (мынадай IN, мультимедия қызметі, инфрокоммуникациялық
қызметтер, басқа желінің қызметтерінің ұқсастығын өзара іс-қимыл ету үшін
мүмкіншілігін қамтамасыз ету керек.).

Нақты желінің қосымша трафиктің есебінен артық жүктелу проблемасының
шешімі құрылғыны еңгізу жолымен іске асырылуы мүмкін. Ол интегралды
нүктенің қатынасын (РОР) іске асырады.

Қатынас құруға болатын желінің астарында желілік жүйе құрылымын
түсінетін боламыз. Ол абонент желісінен рұқсат етілген түйін және
тасымалдау жүйесі, пайдаланушыларды аймақтық желінің ресурстарына қосуды
ұйымдастырудан тұрады. Қатынас құру желісінің қызметін реттейтін, құжаттар
дестесін өңдеу керек. Негізгі мақсаттардың біреуі қатынас құру қызметтерін
анықтау және реттеу болып келеді. Осындай реттеудің негізіне қызметті
ақпаратты жеткізу тәсілімен бөлу, қызметтің сапасы және тасымалдау
жылдамдығы жату керек.

Қатынас құру желісі келесі түрлі абоненттердің қосылуын қамтамасыз
етеді:

- ISDN және POTS абоненттері;
- xDSL қатынас құру абоненттері;
- еншілі енген байланыс арнасының абоненттері n * 64 кбитс және 2 мбитс;

- оптикалық кәбілді технологиясымен қатынас құруды пайдаланатын абонеттер;
- құрылымдасқан кәбілдік жүйемен қатынас құруды пайдаланатын абоненттер.
Жоғарыда айтылған әр қызмет түрінің пайдаланатын тасымалдау
жылдамдығы немесе қатынас құру технологиясына байланысты болашақта
дифференциялануы мүмкін. Мультисервистік желінің ресурстарына қатынас құру,
шекаралық түйін арқылы орындалады, оған қатынас құру желісінің жабдығы
немесе нағыз желімен байланыс орнатылып қосылады. Соңғы жағдайда шекаралық
түйін желі аралық рет қақпа функциясын атқарады.

Мультисервистік желілерді басқаруды ұйымдастыру үшін, әр түрлі
басқару жүйесінің өзара іс-қимылы қажет. Басқаруды оңайлату үшін,
деректерді және сөзді тасымалдайтын көліктік желінің әр түрлі аудандарды
басқару іш жүйесі болу орынды. Олар қызмет және көліктік желінің басқару
интегралды іш жүйесіне бірігуі мүмкін.

Сапамен басқару шақыруды басқару деңгейінде және ішкі десте желісінің
деңгейінде орындалуы керек. Іш жүйені басқару үстінде жоғары тұрған жүйе
аварияны және желілік сызба құрылымды орталықтандырылған басқарумен
қамтамасыз етеді. Оператордың жұмыс орны барлық жекелендірілген басқару
функцияларын жасауға орталықтандырылған нүкте болып келеді. Жаңа қызмет
тасушыларды, ақпарат тасушыларды және пайдаланушыларды басқару жүйесімен
өзара арақатынасты қамтамасыз ету қажет.

Магистральді деңгейде мультидестелі ккөліктік желіні құрғанда нақты
келтірілген сұрақтар шеңберінде орындалуы мүмкін. Мысалы, әртүрлі ПД
желілерінің өзара қатынасының қажеттілігімен, GPRS желісінің құрылуы немесе
үшінші ғасыр жылжымалы байланыс желісінің (3G) бекітілген сегменттерімен
байланысты. Құрылып жатқан мультисервисті желі дәстүрлі желінің
инфрақұрылымының бөлімін алмастырады, бұған сәйкес олар нормалық-техникалық
талаптарға жауап беру керек.

NGN қызметтеріне абоненттердің қатынас құруы үшін:

- мультисервистік желінің түйіндеріне қосылған және
пайдаланушылардың мультисервистік желілерге қосылуын қамтамасыз
ететін интегралданған қатынас құру желісі (мысалы СТОП);

- дәстүрлі желінің (Стоп, СПД) абоненттері түйін арқылы мультисервистік
желісіне қатынас құрайтын реет қақпаға қосылған (Media Gateway).
Стоп-қа қатынас құру үшін абонентті каумақ пайдаланылады. Онда өткізу
қабілетін жоғарылату үшін xDSL техникасы пайдалануы мүмкін.

Softswitch желінің интелектуалды қабілеттерін тасушы, ол шақыруды
қызмет етеді, басқаруды координациялайды, сигнализацияны және функцияны,
бір немесе бірнеше желі арқылы байланыс орнатуды қамтамасыз етеді.

Softswitch – бұл тек қана бір желілік құрылғы емес, сонымен бірге
желілік сәулет, бұған қоса желіні құрудың идеологиясы.

Ең бірінші, Softswitch шақыруды қызмет етумен басқарады, яғни
байланысты орнату және қирату.

Softswitch шынында, сол баяғы үйреншікті коммутациялық түйін болып
қала береді, тек цифрлық коммутациялық алаңсыз және кроссыз.

Softswitch желі арасында сигналды хабарларды алмастыруды үйлестіреді,
Signaling Gateway (SG) функциясын қолдайды.

Softswitch сигналдаудың негізгі түрлері – бұл байланысты басқару үшін
сигналдау, әр түрлі Softswitch-ды өзара қатынастыру үшін сигналдау және
көліктік реет қақапаларды басқару үшін сигналдауды пайдаланады.

1.2-сурет–Softswitch ССОП құрамында.

Бүгінгі таңда сигналдаудың негізгі дестелердің байланысын басқару
SIP-T, ОКС-7 және Н.323 болып келеді. Опция қалпында E-DSS1 хаттамасы,
бірінші қатынас құру ISDN, абоненттік қатынас құру хаттамасы V5
интерфейсі (немесе оның Sigtran V5U версиясы) арқылы, сонымен қоса қазіргі
уақытқа дейін отандық байланыс желілерінде сигналдау R1.5 еншіленген
сигналдау арналар пайдаланылады.

Көліктік реет қақпамен басқарудың негізгі сигналдау хаттамасы MGCP
және MegacoH.248 болып келеді, ал Softswitch коммутатор арсындағы өзара
қатынасының негізгі сигналдау хаттамасы SIP-T және BICC болып келеді.

1.2-суретте Softswitch-ң орнатылған сызба мен байланыс желісінің
ортақ пайдалануы (ССОП – сети связи общего пользования) көрсетілген.
Сонымен қоса, суретте Softswitch функциясының көліктік реет қақпаның
төменгі деңгейлерде байланысын басқару бойынша, осыған қоса жоғары деңгейде
Softswitch-ң және қосымша серверлердің өзара қатынасы көрсетілген. Кестеде
Softswitch жүйесі мен дәстүрлі АТС-ң салыстырулары келтірілген.

Дәстүрлі АТС мен Softswitch жүйесін салыстыру

Сипаттама Softswitch жүйесі Дәстүрлі АТС
Сәулеті Модульді,стандарттар Фирмалық
базасында
Икемділігі Жоғары Төмен
Шеткі өңдеушілердің Оңай интегралданады Қиын интегралданады
қосымшаларын
интеграциялау
Қайта баптау Оңай орындалады Қиындатылған
Масштабталулық Миллиондаған қосылыс Миллиондаған байланыс
Экономикалық ақталған Мындаған Көп санды пайдаланушыға
бастапқы деңгей пайдаланушы-ларға дейін дейін
Трафикті қолдау Сөз, деректер, видео, Тек қана сөз, ал басқа
факс типті трафиктер
шектелген
Шақырудың керек Шектелмеген Көп емес (10 мин. дейін)
ететін ұзақтылығы

1.2-суретте көрсетілген коммутацияланған арналар жүйелерінің
көзқарасынан Softswitch АТС-ң құралдарын алмастырады. Ол ОКС-7, EDSS1, R
1.5, V5 хаттамаларын қолдап, ОКС-7 сигналдауының соңғы SP желісін немесе
STP сигналдауын транзитті орнының функциясын өте арзан орындайды.
Эксплуатация образында жай және қолайлы Sigtan – жұмыс группасымен ойлап
табылған. IETF құрамына кіретін осы топтың күшімен IP – желісінде ОКС7
хабарлы тасымалдау жасап шығарылған. Бұл ағындарды басқару үшін ақпаратты
тасымалдау хаттамасы (Stream Control Transmission Protocol) сигналды
хабарларды IP- желісінде соңғы сигналдау орнынын араларында тасымалдауды
қолдайды. MTP функциясын орындауға арналған үш жаңа хаттама бар: M2UA,
M2PA, M3UA. Сонымен қатар, SCCP пайдаланушылары үшін бейімделу
деңгейлерінде SUA хаттамасы қолданылады. Ол IP- желісінде SCTP хаттама
құрылғыларымен SCCP OKS7 (мысалы NCAP немесе INAP) пайдаланушылардың
сигналды хабарларын тасымалдауды қолдайды.

Softswitch – арасында өзара қатынастыру үшін екі хаттаманы қолдануға
болады. Олардың біреуі – SIP (SIP-T), екіншісі BICC. Қазіргі таңда,
негізігі хаттамалар өлінде SIP-T хаттамасы үміттенуде, бірақ BICC ОКС7 мен
ғана жұмыс істемей, DSS1 сигналдауымен жұмыс істеу мүмкіндігі бар.

Softswitch эталонды сәулетінің функцияналды жазықтықтары.

Softswitch-тің эталонды сәулетінің төрт функцияналды жазықтығы
көрсетілген:

- көліктік
- шақыруды қызметету мен сигналдауды басқару
- қызмет пен қосымшаны
- эксплуатациялы басқару
Көліктік жазықтық (Transportplane) байланыс желісінде хабардың
тасымалдануына жауап береді. Бұл хабарлар түрінде сигналдау хабары
ақпаратты тасымалдау трактін ұйымдастыру үшін хабарды бағдарғылау немесе
пайдаланылатын сөзі мен деректері болып келуі мүмкін.

Ережедегідей көліктік жазықтықтың функциясы мен құрылғыларын
сигналдау және жазықтықтың функциясын шақыруға қызмет көрсететін басқарма
басқарады.

Жазықтықты басқару шақыруға қызмет көрсету және сигналдау (Call
Control & Signaling Plane) IP- телефония желісінің негізгі элементтері мен
басқарады, бірінші орында, көліктік жазықтыққа жататындарды. Бұл жазықтықта
шақыруға қызмет көрсету сигналдау хабары негізінде басқару жүргізіледі. Ол
көліктік жазықтықтан келеді, байланыс орнатылады және қирайды.

Басқару жазықтығы шақыруға қызмет ету құрамына медиа реет қақпаның
контроллерінің MGC (Media Gateway Controller) басқару сервері Call Agent
шақыруға қызмет көрсету, Gatekeeper және LDAP – сервер.

Қызметтің жазықтығы және қосымшасы (Service & Application Plane)
қызметті басқаруды немесе IP – телефония желісіндегі қосымшалармен, олардың
логикасын және атқаруларын іске асырады. Бұл жазықтықта құрылғылар
қызметінің логикасы және осы қызметтермен басқарушылық бар. Қызметтің
жазықтығы және қосымшасы осыған қоса специализацияланған пайдаланушылардың
ақпаратын тасымалдау компоненттерімен, мысалы конференц байланыс функциясын
атқаратын медиа серверлермен, IVR т.б.

Пайдаланушыға беруді басқару жазықтығында (Management Plane)
қызметтер және абоненттерді активизациялау функциясын қолдайды.

Эксплуатацияны басқару жазықтығы кейбір немесе басқа үш
жазықтықтармен өзара қатынаса алады.

1.3-сурет–NGN желісінің үш Softswitch арқылы басқару, оның суреті Г
қосымшасында келтірілген.

BICCISUP хабарлары не инкапсуляциялануы, не аналогты SIP
сұраныстарына түрленуіне қажет. Екі желіні қолданған кезде (BICC шамалары
және SIP шамамен) бір көлікті технологияны қолдану үшін қосымша BICC
мүмкіншілігін қолданатын жөн – ақпаратты тасушы басқарманың туннелдеу
мүмкіндігі, бірақ ағымдағы BICC CS2 мүмкіншіліктері Bearer
Controltunneling механизмдерін туннелдеуге мүмкіндік береді.

Softswitch бағдарламасы ақпараттық құралдары.

1.4-суретте Softswitch-ң бағдарламалық аппараттың құралдарының
қолдану аспектілік моделі көрсетілген

Softswitch-тің әрекеттестігінің сценариі.
Бұл мысалда үш Softswitch қарастырылады. Олар бір-бірімен BICC және
SIP хаттамасымен өзара әрекеттеседі. Мұнда байланыс сеансы TDM желісінің
абоненттерінің арасында орнатылады. PBХ-қа қосылған және SIP телефон арқылы
IP – телефон арқылы. IP – телефония желісінің абонентімен. Осымен қатар
шақыруға қызмет көрсетуде тағы да бір транзит мекемелік АТС-қа
қосылғандықтан, оның Softswitch 1 мен әрекеттестігін DSS1 хаттамасы
қамтамасыз етеді.
STP-мен әрекеттесу үшін жаңа функционалды бірлік – IWU (Interworking
Unit) модулі қажет. Бұл модуль бөлек физикалық модуль болуы мүмкін, BICC
түйінінің құрамына кіруі мүмкін.
Ақпаратты сигналдауды айырбастау үшін, бір шақыруға қатысты, байланыс
модулі IWU-ға SIP диалогымен және сигналды байланысты BICC ISUP араларында
тұрақты байланыс ұйымдастыру қажет. Мекен-жайлы ақпараттар мен айырбастауды
қамтамасыз ету үшін, SIP диалогымен тізбектей қарым-қатынас орнатылуы
мүмкін. Ол адресті ақпарат алмасу тоқтамағанша өз жұмысын тоқтатпайды.

1.6. ҚТЖ-ны түйінсіз жаңарту.

NGN – желілеріне көшу стратегиясы – бұл телекоммуникация ғылымының
маңызды мәселесі. Инфрокоммуникациялық жүйелерді жаңарту дегеніміз ол –
жаңа кластағы (Tripleplay Servises) желілерін құру. Бұл желілер үш түрдегі
ақпаратты тасымалдайды: сөз, мәлімет, видео. Қалалық телефонды желілердің
(ҚТЖ) көптеген бөлігі немесе басым бөлігі әр қайсысымен прицип бойынша
салыңған. Бұрын мұндай станция аралық байланыс түрін ұйымдастыру
сыйымдылығы 80000 нөмірден кем емес қалаларда пайдаланылған.

Цифрлық коммутациялық станцияларды қолданғанда әр қайсысы әр
қайсысымен сызба құрылымы экономикалық жағынан сыйымдылығы бірнеше есе көп
ҚТЖ-ға тиімсіз.

Түйінсіз ҚТЖ-ға NGN-ға көшу үшін әр түрлі сценарилер қолдануға
болады. Дегенмен де, жалпы құрылым жасап шығаруға болады. Мұнда NGN-ға
көшудің барлық шешімін еңгізуге болады. Берілген шешімдерді безендіру үшін
1.5-суретте көрсетілген ҚТЖ моделі алынған. Ол алты РАТС аудандық
автоматтық телефондық стансалардан тұрады. ААТС-4 ауылдық-қала маңындағы
байланыс түйін функциясын атқарады. Ол автоматы қалааралық телефондық
стансасымен байланыс үшін қажет (АМТС). Мұндай ААТС-ты комбинацияланған
станса дейді. Мұндағы ААТС1, ААТС3, және ААТС4 – аналогтық коммутациялық
станса, цифрлық коммутациялық жабдық ААТС 2, ААТС5 және ААТС6-ны құру үшін
пайдаланылады.

1.5-сурет–Түйінсіз ҚТЖ-ның моделі.

NGN құрылымын оңтайлы құрылымын таңдау үшін, барлық мүмкіндігі бар
шешімдердің асып кету тәсілін пайдалануға болады. NGN құрылымын оңтайлы
деуге болады, егер таңдалған белгілерде (ереже бойынша, оператордың жобаны
өңдеуге кеткен аз шығынында) және ертерек берілген шектеулердің негізгі
желі атрибуттары анықталған. Олардың сипаттама мысалдары ретінде санауға
болады:

- коммутаторлар саны (реет қақпаны қосқанда) әр түрлі
тағайындалған;

- осы коммутаторлардың орналасуы және өткізгіштілік қабілеттілігі;

- коммутаторлардың өз араларында байланыс сұлбасы.

1.6-сурет–Түйінсіз ҚТЖ-ның жаңартудағы бірінші кезеңі.

1.6-суретте NGN-ның оңтайлы құрылымы көрсетілген. NGN-ның қалалық
байланыс деңгейінен қалыптастырылатыны белгілі. Сондықтан, АМТС-тың орнына
магистралды коммутатор орналастырылатыны болжаланады. Ол IP – дестелерін
транзитін қамтамасыз етеді. Қалааралық және халықаралық байланыс желісінде
ақпараттың (сөз, деректер, видео) әр түрлі түрі бар.

1.7-суретте ҚТЖ жаңартудағы бастапқы кезеңі көрсетілген. Бұл сурет
(келесі екі суретте) екі жазықтықтан тұрады. Жоғары жазықтық сигналдау
желісіне қатысты негізгі өзгерістерді көркемдейді. Төменгі жазықтықта
пайдаланушылардың ақпаратты тасымалданатын желі құрылымы көрсетілген (NGN
үшін IP- дестесі).

IP желісінде NGN-ды құруының бастапқы кезеңінде тек қана бір
коммутатор пайдалануы мүмкін.

1.7-сурет–Түйінсіз ҚТЖ-ның жаңартудағы екінші кезеңі.

Қарастырылған мысалда төрт мультисервистік абоненттік шоғырлауыш
абоненттерге қызмет көрсетуді қамтамасыз етеді. Олар басында ААТС3 және
ААТС 4 – ке ертерек қосылған. Осы екі жөнделетін станса аналогты болғаны
белгілі.

1.8-сурет – Түйінсіз ҚТЖ-ның жаңартудағы үшінші кезеңі.

1.8-суретте NGN-ның болашақты құрылуының бір мүмкін болатын сценариі
көрсетілген. Ол ҚТЖ-ны жаңартудың екінші кезеңі болып қарастырылады және
екі коммутациялық стансаны ААТС1 және ААТС2 ауыстыруға негізделген. ААТС-ты
бір уақытта ауыстыру – қалалық инфрокоммуникациялық жүйенің дамуының бір
варианты. Ол қатынас құру желісінде шығынның аздығынан қызықты.

Желінің сызба-құрылымы NGN- ның құрылымына ұқсас болып келе жатыр.
Онда құру, үшінші – қорытынды кезеңде аяқталады. Бұл кезең (1.9 - сурет)
желінің құрылымы ертерек оңтайлы шешім ретінде таңдалған желіні құруға
әкеледі. Бұнда Softswitch-ке шығыс МКД1 және МКД2 арқылы орындалады.
Мұндай шешім, жоғарғы деңгейдегі жаңартылған қалалық желінің ұлттық
инфрокоммуникациялық жүйесінің иерархиясының сенімді байланысын кепілдік
етеді.

ҚТЖ-ны жаңарту сценариінің қолданылатын коммутациялық құрылғысының
ауыстыру екпіні мен айырмашылығы болуы мүмкін. IP – желісінде МКД және МАК
санымен және басқа да атрибуттар. Ол - әмбебап. Бір мәселені айта кету
қажет, ол IP- желісінің құрылымын таңдау және QoS көрсеткіштерін қолдау
үшін қажетті технологиялар. Бұл есептердің шешімінің өзектілігіне жалынбай,
оператордың IP- желісін құрудағы шығындар, барлық ААТС-ды ауыстыруға
кететін инвестицияларға қарағанда аз екенін белгілеп кетуге болады.

... жалғасы
Ұқсас жұмыстар
NGN желісіне техникалық есептеулер
NGN желісінің жалпы құрлымы
NGN желісі туралы мәліметтер
NGN қызметтеріне қосылуды ұйымдастыру
GPON оптикалық технологияның негізінде Ақсай қаласының желісін жобалау
NGN желісінде IPTV құрылымын талдау
INTERNET желісін сипаттау
Fast Ethernet стандартындағы жоғары жылдамдықты жергілікті есептеуіш желісін жобалау
VPN желісін ұйымдастыру сұлбасы
Сандық байланыс желісін синхрондау
Пәндер
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
