КІРІСПЕ
Оптикалық талшықты кабель - ғылымның соңғы жетістіктерінің бірі. Сигнал оның бойымен жарықтың көмегімен жіберіледі. Цифрлік деректер оптикалық талшықтардың бойымен өзгерген жарықтық импулсьтар түрінде таратылады. Бұл деректерді таратудың өте сенімді тəсілі, себебі электрлік сигналдардың өздері жіберілмейтіндіктен, оларды ашу немесе рұқсатсыз алу мүмкін емес.
Оптикалық талшықты кабель деректердің үлкен көлемдерін алыс қашықтықтарға өте жоғары жылдамдықпен таратуға арналған, ондағы сигналдар өшпейді.Сыртқы қабықша оптикалық талшықты тозудан, еріткіш сұйықтықтардын т.б.заттардың əсерінен тозудан сақтайды.
Оптикалық талшықты кабель бойымен деректерді жіберу барысында электрлік кедергілер əсер етпейді жəне жоғары жылдамдық қамтамасыз етіледі (100 Мбитсек, теория жүзінде 200000 Мбитсек жылдамдық та мүмкін). Оның бойымен жарықтық импулсьтарды алыс қашықтықтарға жіберуге болады.
Оптикалық талшықты кабель қолданылады, егер:
:: деректерді өте жоғары жылдамдықпен алыс қашықтықтарға сенімді орта арқылы тасымалдау жоспарланған болса;
Оптикалық талшықты кабельді қолдануға болмайды, егер:
:: егер қаржы тапшылығы орын алса;
:: оптикалық талшықты желілік құрылғыларды орнатуға жəне қосуға дағдыланбаған болсаңыз.
Оптикалық талшықты үлкен корпорациялар, Интернет желісіне қосатын
провайдерлер кеңінен қолданады.Кабельдер кез келген желінің ажырамас бөлігі болып табылады.
Кабельдерді жүргізу барысында, желі өнімділігінің белгілі бір деңгейін
қамтамасыз ететін, арнайы дайындалған стандарттарына сүйену қажет.
:: Стандарттар белгілі бір ортада пайдаланылатын кабельдердің типтерін,өткізгіштер материалдарын, схемаларын, экрандарын, кабельдерұзындықтарын, разъемдардың типтерін жəне өнімділіктерінің жоғарғы мəндерін анықтайды.
:: Кабельдерді жүргізуге байланысты стандартарды құрумен көптеген ұйымдар айналысады.

НЕГІЗГІ БӨЛІМ
1.1 Орал қаласы аумағына жалпы сипаттама

Орал қаласы - Батыс Қазақстан облысының әкімшілік, өнеркәсіп, тарихи және мәдени орталығы болып табылады. Орал қаласы жазық далалық Каспий теңізі маңы ойпатының солтүстік бөлігінде орналасқан. Ол Қазақстан Республикасы аумағындағы ұзындығы 1082 шақырымды алып жатырған Жайық өзенінің оң жақ жағасында, Шаған өзенінің төменгі ағысының сол жақ жағалауында орналасқан. Орал қаласы ежелден Азиядан Европаға сауда жолын ашқан қала, бұл жерден Ұлы Жібек Жолының бір тармағы өткен. Табиғаты далалы және ормандыдалалы болып келеді. Климаты күрт - континенталды. Жануарлар дүниесі алуан түрлі, өзендерінде балықтары көп. Қала аумағы шамамен 700 шаршы шақырымды алып жатыр. Халық саны 83 әр-түрлі ұлттар мен ұлыстардан тұратын 251,2 мың адамды құрайды. Қала аумағында Зачаганск пен Круглоозерное кенттері, Желаев ауылдық округі орналасқан" Орал қаласынан Астана қаласына дейінгі арақашықтық 1747 шақырым. Қаланың дамуына аса зор маңызы бар Орал қаласынан 150 км қашықтықта Қарашығанақ мұнайгазконденсат кен орны ораналасқан.
Орал қаласы бүгінгі таңда қала тұрғындарынан бөлек аудан, ауыл - аймақтарды телефондық байланыс қызметімен қамтамасыз етуде. Шамамен 18 аудан және ауыл елді мекендеріне өз қызметтерін көрсетуде. Қала бойынша 7 базалық станция орналасқан, ал БҚО - сы бойынша шамамен 45 тен астам базалық станция бар.Қаланың байланыс желісінің жалпы сыйымдылығы 115000 нөмір, оның 100000 нөмірі сымды байланыс, ал 15000 нөмір CDMA сымсыз байланыс технологиясы арқылы орнатылған. Желідегі нумерация алты мәнді. Қаламызда бүгінгі таңда жалпы саны 3 АТС, яғни АТС -22, АТС 5051 және АТС 54, сонымен қатар 11 подстанция (RЕM), 102 DSLAM, 90 МСАД жұмыс істейді. Және де айта кетерлік, қалада мәліметті тарату бойынша, яғни мұнда IDTV + IDPHONE + Megaline қызметтері кіреді, 45000-ға жуық үлесті құрап отыр.Барлық келесі ұрпақ желісін жобалауда деректер ағынын сақтауда VPN виртуальды желісіндегі MPLS технологиясын қолданады.Орал қаласының MetroEthernet желісі екі орталық түйін және Cisco 7609 құрылғысы негізінде құрастырылған. Әрі олар 10 Гбитс-тік сақина бойынша орнатылған. Одан басқа АТС -22, АТС- 55, REM - 517 түйіндерінде Cisco 4924, ал қалған түйіндерде Cisco 3750 құрылғысы орнатылған. ВОЛС MetroEthernet корпоративті клиенттерді қосу үшін оптималды ену технологиясы болып табылады. Ethernet қолдану ATM, FR, E1 қарағанда клиенттерге қосылу үшін біршама тиімді болып саналады. Ең жақсы сапасы Ethernetтің - кең диапазонды жылдамдық 10 Mбитс-тан 10 Гбитс-қа дейін аз бағада.Сервисті стандарттау үшін MEF - Metro Ethernet Forum айналысады. Ол ең бірінші әртүрлі құрылғыларды ethernet қызметінің моделімен сертификаттайды.

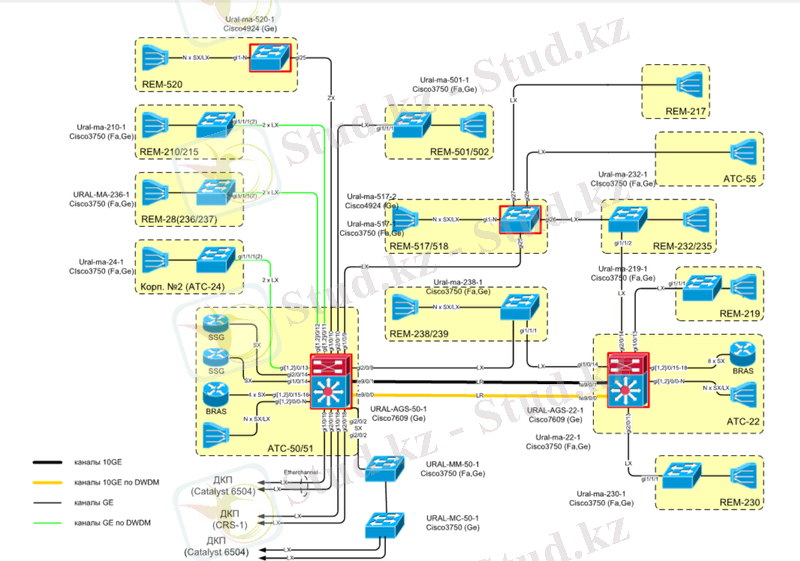

1.1-сурет. Орал қаласының MetroEthernet желісі

Орал қаласының абоненттік қатынау желісі келесідей база негізінде ұйымдастырылған:
- ZyXEL IES 3000 типті DSLAM, ZyXEL IES 2000, Alcatel ISAM 7302, Hi-Focus, Huawei MA5600;
- ADSL МАД;
- IP DSLAM МАД.
Ал жекеменшік абоненттер үшін соңғы миля технологиясы болып ADSL табылады. Сол ADSL қосылулар арқылы әлемде Triple Play қызметін пайдалану жаңғырып жатыр. ADSL негізгі артықшылығы - бұрын қойылған телефон үшін мысты байланыс желісін қолдана отырып және төменгі бағаны құрайды. Әрине еthernet қосылулармен салыстырғанда ADSLде аз жылдамдық және кері арнаға шектелген өткізу мүмкіншілігі. Бірақта ADSL және ADSL2+ көмегімен қалалық жағдайларда клиент сұранысын қамтамасыз ететін өткізу жолағын береді. Бұл қолданушыға Triple Play қызметін беруге жетерлік.

1.2 Оптикалық талшықтың жоғалуы жəне сигналдың бəсеңдеуі
Оптоталшықты ысыраптың төрт себебi бар болады: 1. Меншiктi iшкi ысыраптар. Материалдың меншiктi iшкi жұтуында сыртқы ысыраптар тек қана таза кремний ысырап болып табылады - бұл қоспалар оптоталшықтықты ысырап. Əрбiр нақты материалда, оның молекулалық құрылымының арқасында, нақтылы толқын ұзындықтарының сигналының жұтылуы бар болады. Кремнидiң екi тотығы (Si02 ) толқын ұзындықтары үшiн ультракүлгiн облыста электрондық резонанстар бар болады λ 0,4 мкм. Сонымен бiрге инфрақызыл облыста тербелмелi резонанстар бар болады λ 7 мкм. Оптикалық толқын арнасының материалы болып табылған (əйнек ) кремнидiң ерiтiлмелi екi тотығы, өз табиғаты бойымен аморфты. Сондықтан бұл резонанстар соңы көрiнетiн спектрi облысқа созылып жататын жұту жолақтарының формасында өмiр сүредi. Жұтудың бұл түрi мөлдiрлiктiң үшiншi терезесiндегі деңгей 0,03 дбшақырымнан артық. Оптоталшықтығының өндiрушiлерi бұл құрайтын жұтуға əсер етуге, тек қана жарық арқылы сигналының берiлуi үшiн басқа материалға өте алмайды. 2. Қоспа арқылы пайда болған жоғалтулар (кейде сыртқы жоғалулар деп аталады) . Жұтудың сыртқы жоғалуы оптоталшықтықтың қоспаларымен бірге қолданылады. Қазiргi өндiрiс технологиялары жоғалулар деңгейін азайтты. Бұл жоғалтурар тобына келесi қоспалар енгiзіледi: темiр, мыс, никель, магни жəне мөлдiрлiк терезелерiндегi жұтуының маңызды көздерiн құратын хром. Демек, iшiндегi бұл металлдардың өндiрiсiнiң қазiргi процессiнде аз бiр миллиардыншы бөлiктiң шамаларына дейiн жəне ол азайтып, жұтудың ортақ сыртқы жоғалтуларына өте аз салымды кiргiзген болады. Қалдық су (ОН) иондарының бар болуын есепке алсақ,олардың жоғалтулардан айырмашылығы, комбинацияның бəрi 1390, 1240 жəне 950 нм құрайтын 2730 нмдер, оның гармоникасын жұтудың сызығын жай жұтудың ортақ сыртқы жоғалтулардан маңызды салымды кiргiзедi. Бұл ысыраптар өндiрiстiк процессте талшықта қалған судың бар болуымен анықталады. Оптоталшықтықта иондардың кiшi деңгеиін жүз миллион бөлiктiң шамаларына дейiн азайту керек, тиiстi деңгейдегi талшықты жоғалту болатындай етiп. Тіпті мұндай консентрациядағы ОН, миллионнан бірі сулы найза аймағында 1390 нм , 50 дб шамасында жоғалтуға əкеле алады. 3. Рэлейлі шашырау. Бұл ысыраптың түрi iшкi болып табылады жəне талшықтың iшкi құрылымының кемелiне жетпеуінің есебiнен лездiк тығыздықтың флуктуациялары жəне молекулалардың шоғырландыруының вариацияларымен келтірілген: ауа көпiршiктер, бiртектi емес жəне сынықтар, бағдарлаушы толқын арнасының кемелiне жетпегенiмен, шақырған жүйе өзек жүйесiздiгiмен сипатталады. Инфрақызыл жəне ультракүлгiн ұштарының жұтылуы ең төменгi 1550 нм ауданда жұтудың қисығында нүктесi бар болады. Алексеевка шашыратуы бұл нүктені айнала құрайтын ортақ жоғалтулар болып табылады. Алексеевка шашыратуына керi пропорционал толқын ұзындығы. Шашырату толқын ұзындығының өсуiмен кемидi. Инфрақызыл жұтуы жоғары 1600 нм толқын ұзындықтарында үстем болатын болады. 4. Кемелiне жетпеген оптоталшықтықтардың жоғалуы. Талшықтың кемелiне жетпегенi - жоғалудың тағы бiр көзi. Бұл жоғалтулар микромайысулар жəне макромайысуларды қосады. Талшықтың геометриясының тағы бiр маңызды ұғымы қарастыруды талап ететiн кемелiне жетпегендерді суреттейді. Əйнектiң геометриясы оптикалық талшықтың шеткi өлшемдi сипаттамаларын суреттейдi. Геометрия жоғалту жəне сəттi атқарылған өскен пайыздарды анықтайтын басты фактор болып табылады. Оптоталшықтықты өндiрудің басты мақсаты талшықты геометриядан астам алу. Қатаң өтулер арқылы алынған талшықтар оның геометриясына, рұқсаттары орындалумен жəне жанында өскен сипаттамаларды болжауы жоғары сапада болатынына алаң болмасақ та болады. Үш параметрі жоғары сапаға ие болады (тəжiрибеде көрсетілгендей) : өзек жəне қабықтың қималарының ортақтылығы, қабықтың диаметрi жəне талшықтың меншiктi айналмасына рұқсат. Қабықтың ортақтылығы талшықтың өзегi жақсы қабықтың əйнегiнде ортаға келтiріледi. Бұл сипаттаманы жақсарту кiшiсi жоғалуларға жақын алудың мүмкiндiгін туғызатын, өзектiң дəл емес орналастырылуын мүмкiншiлiктi талшықтың өндiрiсiнде кiшiрейтедi. Қабықтың сыртқы диаметрi талшықтың өлшемiн анықтайды. Қаттырағы қабықтың диаметрiнiң спецификациясы болған сайын талшықтың партиясы əр түрлi диаметрлеріне деген мүмкiншiлiгі аз болады. Калибрлелген ұштарды қолданатын қабықтың диаметрiне рұқсат, əсiресе дала шарттарындағы тiркеуiш қосқыштарды мүшелеу жүзеге асырылатындығы маңызды. Бұл қосқыштарды қосу үшiн талшықтардың тегiстеу орынында қабықтың диаметрi бойымен есептелiнеді. Талшықтың меншiктi айналмасы талшықты бойлай орналасқан кейбiр ұзындығының қисық шамасын көрсетедi. Меншiктi айналманың үлкен шамасы үлкен жоғалтуларды келтірген V-типті ойыста талшықтың жылжуына өте үлкен дəнекерлеуге немесе талшықтың ұшының тегiстелуiн көрсете алады.

1.3 Оптикалық сүзгiлердiң дисперсиялық сипаттамалар арқылы таңдауы
PMD маңызды əсердiң цифр жүйелерiнде ISI шақырылғанда символ аралық бұрмалаулар болады.Оның бағасы шамамен - 1 дбке жүйенiң көрсеткiштерінен нашарлау , Т шамамен 0, 4, бiр бит мерзiмi толық дисперсияның жақын болады. Жүйенiң сапасының барынша ықтимал нашарлауы үшiн бұл қолайлы мəн. Зерттеулердiң ағымдағы деңгейiн оптикалық талшықтар жəне кабель дисперсияның поляризациялық модосының орташа деңгейiмен бағаланғанын көрсететiндей, сонымен бiрге бiр арналы жəне көпарналы жүйелерде ПМД, шолуды шақырып алатындай, ол ұқсас орташа көрсеткiш жағынан түпкiлiктi шешiм жоқ. Бұл дифференциалды топтық кiдiрту, оннан бiр бит мерзiмiне тең, 0, 1 Ттер орташа шамаға сəйкес келедi. Компьютер пiшiндеуiнiң ПМД 0ден жоғары емес, 1 Т-шi орташа мəнiмен максвелл үлестiрiлуi болатынын көрсетедi, онда ықтималдықпен 10-9, жүйенiң көрсеткiштерiн нашарлау 1 дб шектен шықпауға қарағанда кiшiрек. Жоғалу, (PDL ) мерзiмдi поляризациялары, дихроизмның арқасында енжар оптикалық элементтер пайда болады, оқшаулағыштар, тармақтаушылар жəне тағы басқалар сигналдар жолы орналасқан. Қатарлас сигнал өстерi оның электр өрiсi құрайтын элемент дихрорлы арқылы өтедi, əлсiретедi. Сонымен қатар, сол PDL анықтаған сияқты өстер, ПМД жағдайда қат-қабат қатынас бойымен қапылыста бағытталған. Типтi жүйенiң кескiнiні үшiн белгiленетiндей етiп PDL басқаруға талдаймыз. Күшейткiштiң басқаруы күшейткiштерi бар жүйеде, тəртiптердiң бiрлерi - сигналдың тұрақты қуатының жанында жұмыс жасайды. PDL сигнал сияқты шуға əсер етедi. Алайда, шу поляризацияға ұшырамайтынын ескере отырып, PDL сигнал жəне шуға əсер əр түрлi болады. Шу құрайтын қатарлас сигналды ортогональ жiктей алады. PDL жəне оптикалық күшейтудiң бiрiккен əрекетi құрайтын шуды, ортогональ сигналын күшейтетiндей етiп апарғанын көрсетуге болады. Тiптi, ортогональ құрайтын шуын ,амплитуда сигналдың поляризациясы ПМДты əрекетпен сатылатын уақытта болады. Бұл шама Q қабылдағыштың кiре берiсiндегi қатынас сигналшу жəне кiшiрейтуiне алып келедi. Уақытта бұған, сигналдың флуктуациясының қосымшасында шама Q қабылдағыштың кiре берiсiндегi қатынас сигналшу жəне федингiнiң оқиғасына алып келедi. Себептiң Обы жүйенiң көрсеткiштерiн нашарлау бағытталды. (РНВ ) күшейтудiң поляризациялық құлауы қанығудың талшық эрбиево ендiрiлетiн поляризациялалған сигнал жасалған анизотропиялық қанығу нəтижесi болып табылады. Бұл поляризациялалған дала бағдарлалған қоздырылған күйлердi қоныстанғандықтың төмендетуiне алып келедi. Демек, ортогональ бағытында ықтимал күшейту жоғары. Ион эрбиевы əйнектiң матрицасы, ионмен ... жалғасы
