Суық штамптауда технологиялық процессі бөлшек пішіні және техноло-гиялық құрылымына жіберілтеін қарапайым және экономикалық тиімдірек болуы мүмкін. Бөлшк 1-ші суретте көрсетілгендей стақан пішіндес беттік қуыс таралуы және тартып тартып алу арқылы жасалады.
1 суреттегі беттік штамптау ұүрылғысындағы осы аталған факторлары дәл келеді.

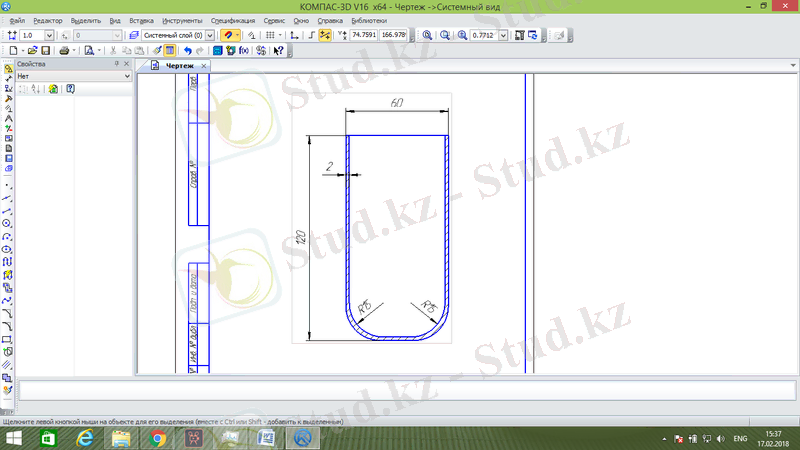

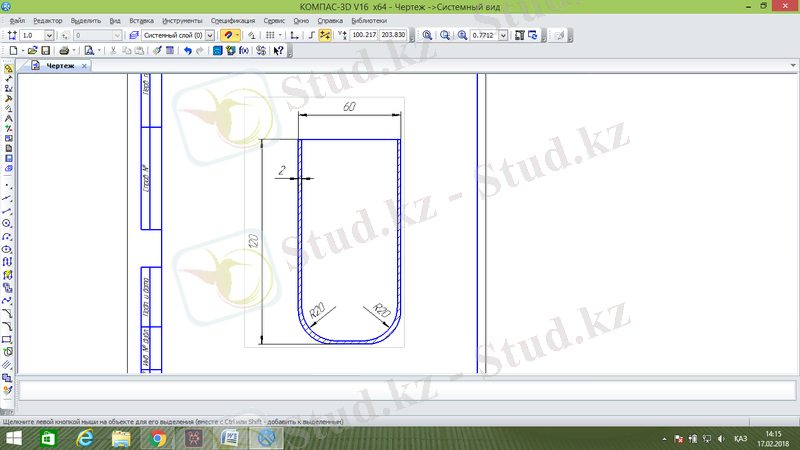

1-сурет. Бөлшек сызбасы
1.2 Дайындаманың диаметрі мен ауданын есептеу
1.2.1 Дайындаманың диаметрін анықтау:
D=1,13∙F=1.1323272=1.13∙152.5=172 мм.
1.2.2 Дайындаманың диаметрін анықтау үшін әр бөліктерінің ауданын анықтап қосындысын аламыз:
Дайындаманың беттік ауданын есептеу үшін 31-кестені[1] пайдаланамыз
Целиндр бетінің ауданы:
105
60
F1=PI∙d∙h=3.14∙60∙103=19405 мм2;
h=H-r-S=120-15-2=103 мм;
мұндағы, h - бөлшектің целиндрлік бөлігінің биіктігі;
S - материалдың қалыңдығы.
Шар тәрізді дөңгелектің төрттен бір бөлігі(выпуклая):
F2=PI4(2PId1r+8r2)=3336 мм2;
мұндағы, d1 - түбкі жазық бөлігінің диаметрі.
Дөңгелектің ауданын есептейміз:
d1=26
F3=PI4d12=531 мм[2].
4.Жалпы ауданы:
Fжал=F1+F2+F3=19405+3336+531=23272 мм2.
Материалды қарастыру раскрой
Бөлшекті дайындау үшін жолаұтың енін анықтау. Бұл үшін жолақ қатары-ның санын есептейміз стандарт бойынша ұзындығын 3000мм, ал енін 1500мм деп аламыз:
n=LHpxBHp=3000173.6x1500173.6=153;
Hp=Dзаг+b=172+1.6=173.6 мм;
мұндағы, b- ұзындық пен енінің арасы 1.6 (139-кесте[1] бойынша аламыз, материалдың қалыңдығына сай S=2мм) ;
L= ұзындығы 3000 мм;
B= ені 1500мм;
Hp - жолақтың қадамы.
Қолдану коэффицентін анықтау үшін ауданын есептейміз:
f=PI∙Dзаг24=3.14∙17224=23305 мм2.
Қолдану коэффицентін есептейміз:
Ku=f∙nL∙B∙100%=23305∙1533000∙1500∙1 00%=79%;
мұндағы, f- мұндағы бөлшектің ауданы;
n - жолақтың қатар саны;
L- жолақтың ұзындығы;
B- жолақтың ені.

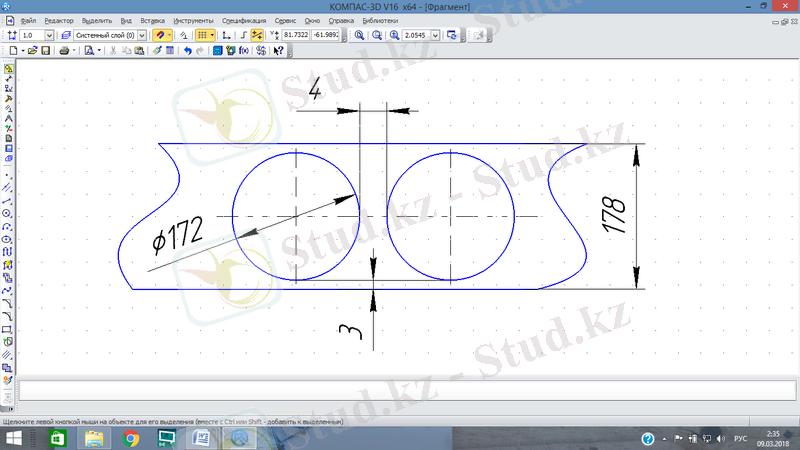

2-сурет. Жолақ түрі.
Пресс таңдау үшін қажетті күштерді анықтаймыз
1.4.1 Кесу күшін анықтаймыз Рвыр мынаформула бойынша:
Р=0.66PIDзаг∙S∙σср=0,66∙3.14∙172∙2∙ 304=216723H = 216,7кН;
мұндағы, Dзаг - дайындаманың диаметрі;
S - штампталатын материалдың қалыңдығы;
σср - Ст3кесу кедергісі, σср=304 МПа (1- кестеде корсетілген, [2]).
1.4.2 Рвыт күшін анықтау үшін, бөлшектің целиндрлік айналым созылуына қажетті созу түрін аныұтаймыз.
Енді созудың қанша операциадан өтетінін анықтаймыз:
SD∙100%=2172∙100%=1.16.
45-кесте бойынша ([1]; 118 бет) m1=0,50-0,53; m2=0,72-0,74, есептейміз:
d1=m1∙ Dзаг=0,50∙172=83,3 мм;
d2=m2∙ d1 =0,72∙83,3=60 мм.
Жүргізілген есептеулер бойынша біздің штамптау процессіміз екі штамптау операциясынан өтеді.Целиндрлік пішіннің созу бөліктерінің биіктігін анықтаймыз:
h1=0,25Dзаг.m1-d1+0,43R1d1D+0,32R1 =0,251720.5-83,3+0.4311,6583,383,3+ 0.32·11,65=70 мм;
R1=d1-d22=83,3-602=11.65мм;
h1=0,25d1.m2-d2+0,43R2d2d2+0,32R2= 0,2583,30.72-60+0.43156060+0.32·15= 21 мм;
R2=R=15 м.
Созу күшін формула бойынша екі өтуін анықтаймыз:
P1;2=PI∙d1;2∙S∙σBKф;
P1= PI∙d1∙S∙σBKф=3,14∙83,3∙2∙392∙1,1=22 5,571 кН;
P1= PI∙d2∙S∙σBKф=3,14∙60∙2∙392∙1,1=162, 476 кН.
мұнда, d - операциялардан кейінгі бөлшектің диаметрі (орта сызығы бйынша d1=120мм;)
S - материал қалыңдығы;
Kф - созуға қатысты коэффициент, (кесте 11, [1] ), Kф = 1,1;
σв - тарату кезінде штампталған материалдың берітік шегі, σв=40·9,8=392 МПа.
1.4.3 Басу күшін анықтаймыз:
Q1=0,25PIDзаг.2-d1+2r12q=0,25∙3,141 722-83,3+2∙11.652
∙1=14303=14,3 кН;
q=0,2Dзаг.D-1,2∙DS·100=0.217260-1,2 ∙602∙100=1МПа;
Q1=0,25PIDзаг.2-d1+2r12q=0,25∙3,141 722-60+2∙152∙
1=16865=16,9 кН;
Алу және итеру күштері:
Pсн=kснPвыр=0,07∙216723=15170Н=15кН ;
мұнда, kсн - 0,07 алу күшінің коэффициенті, (материал қалыңдығы-ның коэффициентін 6-кесте бойынша аламыз [1; 21б]);
Pвыр - жалпы кесу күші;
Pпр=kпрPвыр·n=0,08∙216723·1=16904Н= 16,9 кН;
мұнда, kпр - 0,08 итеру күшінің коэффициенті, (kпр=0,050,10 [1; 21б] аламыз).
1.4.5 Тесу кезіндегікүштіанықтау:
Pпроб.=0,66PIdSσср=0,66∙3,14∙60∙2∙3 04=75601=75,6кН;
мұнда, S - штампталатын материал қалыңдығы, S = 2 мм;
σср - Ст3 кесу кедергісі, σср = 304 МПа (қосыша ,кесте.1, [2]);
d - берілген саңылаудың диаметрі.
1.4.6 Жалпы күш:
Өзг.
Бет
Құжат №
Қолы
Күні
Бет
8
ΣP=Pпроб+Pвыт+Pвыр+Pсн+Pпр
ΣP=75601+225571+216723+15170+16904= 374742Н=374кН
1.5 Пресс таңдау
Жалпы куштерді қосқан сон 1-кесте (476 бет[3]) бойынша пресс түрін таңдаймыз:
КА 2330 пресінің сипаттамысы:
1-кесте
Пресстің номинальді күші, кН
1000
Пресстің кішігірім технологиялық жұмысы, кД
1,8
Пользунның аз шамасының жүрісі, мм
10
Пользунның көп шамасының жүрісі, мм
130
Аз жиіліктіүзіліссіз жүрісі мин[-1]
100
Пресстің жабық биіктігі , мм
400
Бағыттау арақатынасы, мм
360
Тақта штампының қалыңдығы, мм
100
Пресстің жабық биіктігінің реттеуі, мм
100
Жарыққа табанды арақатынасы, мм
400
Столдың жалпақ деңгейі, мм
900

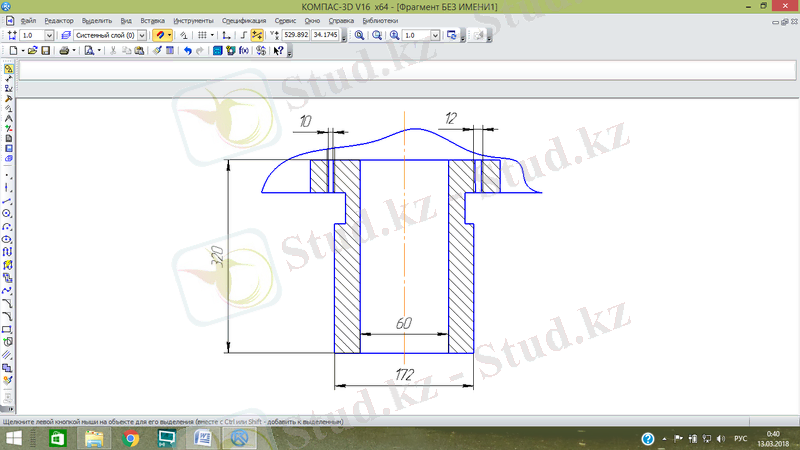

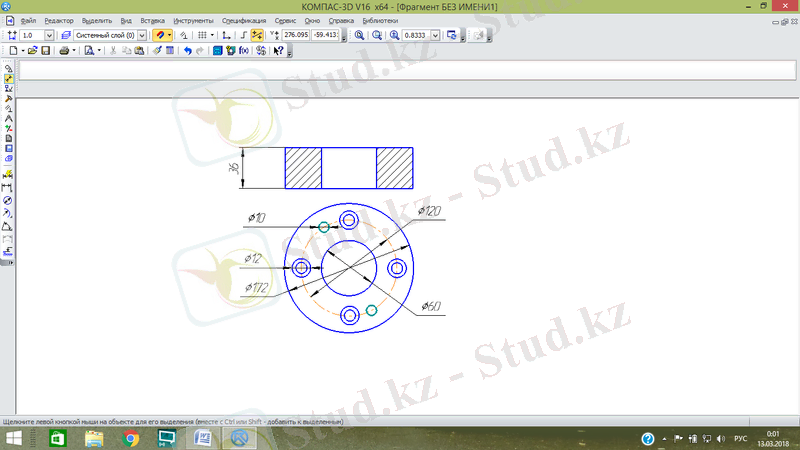

ШТАМПТЫҢ ЕСЕПТЕЛУІ
