Ішкіаумақтық телефон желілерілерін құру

Пән: Автоматтандыру, Техника
Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 11 бет
Таңдаулыға:

МАЗМҰНЫ

Кіріспе
3
1
Ішкіаумақтық телефон желілерілерін құру
4
2
Ішкі аумақты телефонды желі және қала аралық байланыс
6
3
Қалааралық желіні ұйымдастыру
8
4
Ауылдық жерлерде телефон желілерін құру
13
Қорытынды
14
Пайдаланылған әдебиеттер тізімі
15

КІРІСПЕ

Әрбір ішкіаумақтық желі қалалық және ауылдық телефон желілерінен (АТЖ) тұрады. Аумақтың коммутациялық орталығы басқа аумақішілің желілерге шығыс, сонымен қатар аумақтың ішінде жергілікті станциялардың арасында байланыс жүзеге асырылатын автоматты қалааралық телефон станциясы (АҚТС).
Ішкіаумақтық желіні ұйымдастырудың ең көп таралған түрі аумақта бір АҚТС бар ұйымдастыру. Бұл жағдайда ішкіаумақтық желі радиальды принцип бойынша тұрғызылады, ол жерде түйін ретінде қаларалық желінің шеткі станциясы болып табылатын АҚТС қолданылады. АҚТС ауылдық желінің (сеть) орталық станциялары және қалалық желінің ААТЖ қосылады.
Ішкі аумақты желінің ұйымдастырылу нұсқасының кең таралған түрі аумақтағы бір АМТС-ы бар нұсқа болып табылады. Бұл жағдайда ішкі аумақты желі радиалды принцип бойынша құрастырылады, түйін рөлін АМТС атқарады,ол сонымен қатар қалааралық желінің аяқталған станциясы болып табылады. АМТС-ға селолық желінің ЦС-ы және қалалық желінің РАТС-ы қосылады. РАТС АМТС-мен тура немесе қалалық желінің түйіні (УВС) және (УИС) арқылы қосылады.

1 Ішкіаумақтық телефон желілерілерін құру

Мемлекеттің барлық территориясы жүйесі бірыңғай нөмірленген аумақтарға бөлінеді. Негізінен телефондық аумақтардың территориялары облыстардың және республикалардың территорияларына сәйкес келеді. Алайда бірнеше облыстың территориясы бір аумаққа біріктірілуі, және керісінше бір облыс екі аумаққа бөлінуі мүмкін. Жеті таңбалы нөмірленген ірі қалалар жеке аумақтарға бөлінеді. Елдің бүкіл территориясының абоненттері нөмірленудің бір жүйелі аумақтарына бөлінеді.Ереже бойынша, телефонды аумақтар территориялары облыс және республикалар территорияларымен сәйкес келеді.
Әрбір ішкіаумақтық желі қалалық және ауылдық телефон желілерінен (АТЖ) тұрады. Аумақтың коммутациялық орталығы басқа аумақішілің желілерге шығыс, сонымен қатар аумақтың ішінде жергілікті станциялардың арасында байланыс жүзеге асырылатын автоматты қалааралық телефон станциясы (АҚТС).
Ішкіаумақтық желіні ұйымдастырудың ең көп таралған түрі аумақта бір АҚТС бар ұйымдастыру. Бұл жағдайда ішкіаумақтық желі радиальды принцип бойынша тұрғызылады, ол жерде түйін ретінде қаларалық желінің шеткі станциясы болып табылатын АҚТС қолданылады. АҚТС ауылдық желінің (сеть) орталық станциялары және қалалық желінің ААТЖ қосылады. ААТЖ тікелей АҚТС, немесе қалалық желінің түйіндері (КХТ және ШХТ) арқылы жалғанады. Жергілікті желілердің және АҚТС арасында байланыстырушы жолдар) болады:
oo шығыс - АҚТС бағытталған тапсырмалы- байланыстырушы жолдар (тбж) ;
oo кіріс - АҚТС жергілікті желілерге байланыстырушы қалаларлық жолдар (бқж) (линия) (қалалық АТЖ жағында бқж УВСМ шығыстарында аяқталады).
Ішкіаумақтық телефон желісін тұрғызу 1.1 суретте көрсетілген.

1.1 Cурет - Ішкіаумақтық телефон желісін тұрғызу

Аумақтың ішінде нөмірлеу жеті таңбалы:

Бірінші цифр ретінде 0-ден (ары қарай 1) және 8-ден (ары қарай 0) басқа кез келген цифр қолданылуы мүмкін. Жүз мыңдық топта нөмір бестаңбалы ххххх. Нөмірлеу аумағында жүзмыңдық топтарының саны 80 аса алмайтындықтан, онда ішкіаумақтық желінің максимум сыйымдылығы 8млн. нөмір.

Ішкіаумақтық байланысындағы нөмірді теру тәртібі:

2 Ішкі аумақты телефонды желі және қала аралық байланыс

Елдің бүкіл территориясының абоненттері нөмірленудің бір жүйелі аумақтарына бөлінеді.Ереже бойынша, телефонды аумақтар территориялары облыс және республикалар территорияларымен сәйкес келеді.
Әр ішкі аумақты желі қалалық және селолық телефонды желелерден тұрады. Аумақтың коммутациялы орталығы басқа ішкі аумақтарға желілерге шығу жүзеге асатын автоматты қала аралық телефонды станция АМТС болып табылады, сонымен қатар жергілікті желілер арасындағы аумақ ішіндегі байланыс жатады.
Ішкі аумақты желінің ұйымдастырылу нұсқасының кең таралған түрі аумақтағы бір АМТС-ы бар нұсқа болып табылады. Бұл жағдайда ішкі аумақты желі радиалды принцип бойынша құрастырылады, түйін рөлін АМТС атқарады,ол сонымен қатар қалааралық желінің аяқталған станциясы болып табылады. АМТС-ға селолық желінің ЦС-ы және қалалық желінің РАТС-ы қосылады. РАТС АМТС-мен тура немесе қалалық желінің түйіні (УВС) және (УИС) арқылы қосылады.

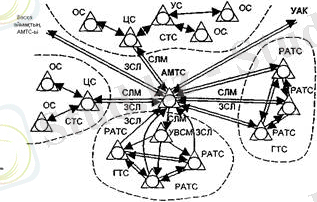

2.1 Сурет - Ішкі аумақты телефонды желінің құрылым сұлбасы

Тапсырысты-қосқыш жолдары (ЗСЛ) шығатын автоматты қалааралық байланысты орнықтыруға, сонымен қатар автоматты қала аралық телефонды байланыссыз пункттерде қалалармен байланыстыруға алдын ала тапсырыс үшін қолданылады.
АМТ-да автоматты қала аралық қосуды орнатқан кезде шақырылатын абонент нөмірі ғана емес, сонымен қатар қала аралық сөйлескеніне ақы төлеу үшін шақырылатын абоненттің категориясы да берілуі қажет. Осы мақсатта қалалық және селолық АТС-да шақырылатын абоненттің нөмірін автоматты анықтайтын (АОН) аппаратура орнатылады. АМТС-дан шақыратын абоненттен 8 индексі терілгеннен кейін жергілікті АТС-ға АОН-ң сұраныс сигналы жіберіледі, оған жауап ретінде көп жилікті 6-дан 2 кодымен АМТС-да бекітілген категория таңбасы және шақырылатын абонент нөмірі беріледі.
Қала аралық байланыстыратын жолдар (СЛМ) кіретін қала аралық байланыстарды орнатуға арналған. Қалалық АТС жағында СЛМ-лар районды АТС кірісінде немесе ГТС-ң түйінді құрылымы кезінде қала аралық байла-ныстың кіріс хабарларының түйіндерінде аяқталады.

3 Қалааралық желіні ұйымдастыру

Қала аумағында құрылатын телефон желісі қалалық телефон желісі деп аталады. Абоненттері өзара ғана емес, қысқарған номерді теру арқылы еліміздің кез-келген жергілікті телефон станцияларының, сонымен қатар мекемелік телефон станцияларының (МТС) абоненттерімен және арнайы мақсаттағы қызмет орындарымен (милиция, жедел жәрдем және т.б.) сөйлесе алатындай етіп жасалынған.
ҚТЖ жасалу құрылымы әр түрлі болуы мүмкін. Минимум капиталдық шығындарға және эксплуатациялық шығындарға сәйкес келетін құрылудың ең оңтайлы түрі телефон желісінің сыйымдылығымен, қала аумағының көлемімен және пішін үйлесімімен, қолданылатын АТС жүйесімен және т.б. факторлармен анықталады. Құрылыстағы және пайдаланудағы тәжірибеден ҚТЖ құрудың оңтайлы нұсқалары келесілер екенін байқауға болады:
- сыйымдылығы 10000 номерге дейінгі аудандастырылмаған телефон желісі;
- сыйымдылығы 10000 - 50 000 номерге дейінгі торапсыз аудандастырылған телефон желісі;
- сыйымдылығы 50000 - 500000 номерге дейінгі кіріс хабарламалар тораптары (КХТ) бар аудандастырылған телефон желісі;
- сыйымдылығы 400000 - 500000 артық номерді қамтитын кіріс және шығыс хабарламалар тораптары (ШХТ) бар аудандастырылған телефон желісі.
ҚТЖ құрудың аралас әдістері де мүмкін болады.
Желілердің пайдаланылуын арттыру үшін шоғырларды үлкейту керек. Бұл мақсатта аудандастырылған телефон желісін ҚХТ-мен құрады. Қала аумағы бірнеше торап аудандарына бөлінеді, олардың әрқайсысында сыйымдылығы 10000 номерге дейінгі он ААТС дейін орналастырылады. Демек, бір торап ауданы 100000 дейінгі абоненттерді біріктіреді. Әр торап ауданында қаладағы әр ААТС-пен байланыстырғыш желілер арқылы байланысатын ҚХТ орнатылады. Осылайша, КХТ-ға ААТС желісінен телефон жүктемесі шоғырландырылады. Әрбір торап ауданының шамасында ААТС әрбіреуі әрбіреуімен принципі арқылы өзара байланысады. Станция аралық байланыстар және ЖЖ бойынша хабарлама жіберу сұлбасы 3.1-суретте көрсетілген.

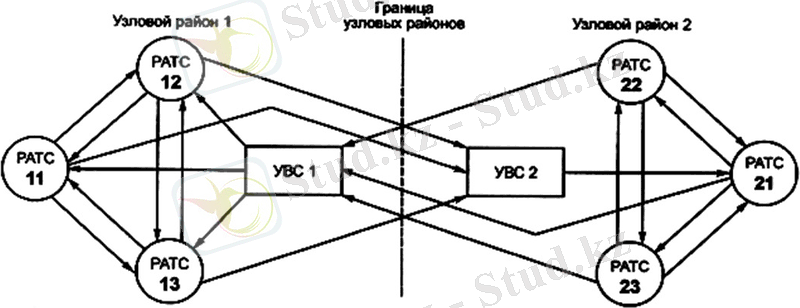

3.1 Cурет - Кіріс хабарлама тораптары бар аудандастырылған желі сұлбасы.

Қарастырылып отырған телефон желісінде абоненттердің алты таңбалы номері қолданылады. Абоненттік номердің бірінші саны торап ауданының индексін белгілейді, номердің алғашқы екі саны - желідегі станция индексі.
Телефон желісінің сыйымдылығы ... жалғасы
