ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

КОММЕРЦИЯЛЫҚ ЕМЕС АКЦИОНЕРЛІК ҚОҒАМ

АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС ИНСТИТУТЫ

Электр Станциялары, Тораптары мен Жүйелері Кафедрасы

“ЭЛЕКТРЛІК СТАНЦИЯЛАРЫ ЖӘНЕ ҚОСАЛҚЫ СТАНЦИЯЛАР” ПӘНІ

№1 ЕСЕПТЕУ-ГРАФИКАЛЫҚ ЖҰМЫС

Нұсқа-55

Мамандық: Электр энергетикасы

Орындаған: Отыншиев Ж.

Тобы: Эк-12-05

Тексерген: проф. Хожин Г. Х.

«___» 2014ж

Алматы, 2014ж

МАЗМҰНЫ

Кіріспе . . . 3

Есептеу-графикалық жұмыстың мақсаты және мәселелері . . . 4

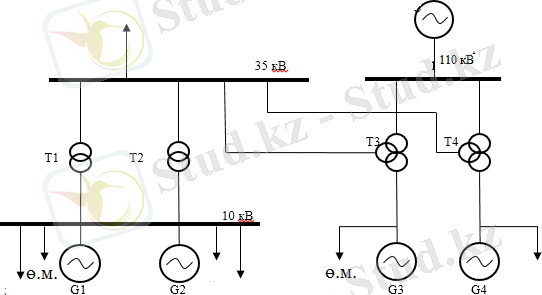

Станцияның құрылымдықсұлбасы . . . 4

ЕГЖ-ның берілген мәндері . . . 5

Қалыпты режимде 1-ші нұсқа үшін жүктемелердің балансын құрастыру . . . 6

1-ші нұсқа үшін қуат балансы кестесі . . . 9

Қалыпты режимде 2-ші нұсқа үшін жүктемелердің балансын құрастыру . . . 10

2-ші нұсқа үшін қуат балансы . . . 13

Қорытынды . . . 14

Пайдаланылған әдебиеттер . . . 15

Кіріспе

Бұл есептік-графикалық жұмыста біз өз нұсқаларымызға байланысты берілгендерді қосымшадан жазып аламыз, яғни: отынның түрін, станциядағы генераторлардың қуаты мен санын, электрлік жүктемелер, олардың кернеуі мен қуатын, энергожүйе мен станцияны байланыстыратын электр беру желілерінің саны және кернеуін және тағы басқа керекті деректер. Осы деректерді пайдалана отырып 1-ші және 2-ші нұсқалар үшін сұлбалар құрастырамыз. Сол сұлбаларға қарап өндірілетін қуаттың қаншасы энергожүйеге, қаншасы өзіндік мұқтаж бен жүктемелерге баратынын таба аламыз.

Есептеу графикалық жұмысқа берілгендер

1-кесте

Жылу электр орталығы

Жылу электр орталығы: Нұсқа №

Отын түрі

Генера тор ардың саны және қуаты, МВт

Генера торлық кернеудегі желілердің саны, жүктеменің қуаты, МВт

Ө. М. шығыны

ОҚТҚ номиналды кернеуі, кВ

ОҚТҚ желілердің саны, жүктеменің қуаты, МВт

Жүктеменің ұзақтығы қыс/жаз

Жүйемен байланысты желілер дің номинал ды кернеуі, кВ

Желілер саны және ұзындығы, км

Жылу электр орталығы: 55

Газ

2/32

2/60

24/2

2/10

150/215

110

2/60

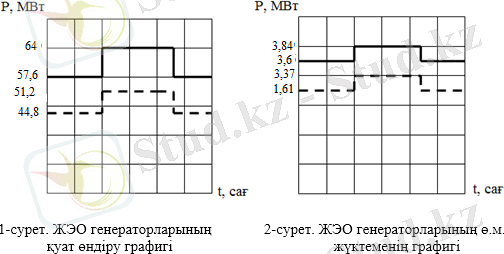

Қалыпты режимде 1-ші нұсқа үшін жүктемелердің баллансын құрастыру.

G1 және G2 қуаттарын өндіру, МВт

Қыс Жаз

Электр станцияларындағы электр энергияны өндірудің айнымалы графигі кезінде өзіндік мұқтаждықтың қуат шығынын анықтауға болады.

где - t уақытта станцияның шинаға беретін қуаты, МВт;

- станцияның белгіленген қуаты, МВт;

- өзіндік мұқтаждықтың максималды қуаты,

2) G1 және G2 ө. м. жүктемесі, МВ

Қыс Жаз

G3 генераторының ө. м. -ның жүктемесі, МВт

Қыс Жаз

10 кВ-тағы жүктеме, МВт

Қыс: P _0-8 = 48МВт Жаз: Р _0-8 = 33, 6 МВт

Р _8-18 = 48 МВт Р _8-18 = 33, 6 МВт

Р _18-24 = 48 МВт Р _18-24 = 33, 6 МВт

Т1 және Т2 жүктелуі, МВт (қосындысы)

Қыс Жаз

Т-1 және Т-2 трансформаторлардың әрбірінің жүктелуі, МВт

Қыс Жаз

7) 35 кВ-тағы жүктеме, МВт 2*10МВт=20МВт

Қыс Жаз

8) Т-3 ораманың 10 кВ-қа жүктелуі, МВт

Қыс Жаз

9) Т-3 орамының 110 кВ-қа жүктелуі, МВт

Қыс Жаз

10) Т-3 орамының 220 кВ-қа жүктелуі, МВт

Қыс Жаз

1-ші нұсқа үшін қуат баллансы кестесі, қалыпты режим

2-кесте

Анықталатын параметр

Жылдың кезеңі

Уақыты, сағ

0-8 8-18 18-24

Анықталатын параметр: 1. Г-1 және Г-2 қуаттарын өндіру, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

57, 6

44, 8

51, 2

57, 6

44, 8

Анықталатын параметр: 2. Г-1 және Г-2 ө. м. жүктемесі, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

3, 6

1, 61

3, 84

3, 37

3, 6

1, 61

Анықталатын параметр: 3. Г-3 генераторының ө. м. -ның жүктемесі, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

6, 78

3, 024

7, 2

6, 3

6, 78

3, 024

Анықталатын параметр: 4. 10 кВ-тағы жүктеме, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

33, 6

Анықталатын параметр: 5. Т-1 және Т-2 жүктелуі, МВт(қосындысы)

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

9, 59

12, 16

14, 23

9, 59

Анықталатын параметр: 6. Т-1 және Т-2 трансформаторлардың әрбірінң жүктелуі, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

6, 08

4, 795

7, 115

6, 08

Анықталатын параметр: 7. 35 кВ-тағы жүктеме, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

Анықталатын параметр: 8. Т-3 орамының 10 кВ-қа жүктелуі, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

101, 22

80, 976

112, 8

89, 7

101, 22

80, 976

Анықталатын параметр: 9. Т-3 орамының 110 кВ-қа жүктелуі, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

2, 41

7, 4

0, 23

2, 41

Анықталатын параметр: 10. Т-3 орамының 110 кВ-қа жүктелуі, МВт

Жылдың кезеңі:

қыс

жаз

Уақыты, сағ0-8 8-18 18-24:

111, 22

83, 386

120, 2

89, 93

111, 22

83, 386

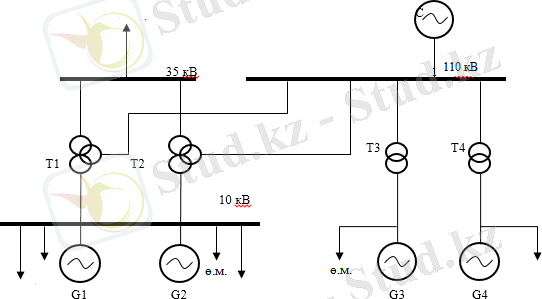

Станцияның құрылымдық сұлбасы

2 - сурет

Қалыпты режимде 2-ші нұсқа үшін жүктемелердің баллансын құрастыру.

1 G1 және G2 қуаттарын өндіру, МВт

Қыс Жаз

где - t уақытта станцияның шинаға беретін қуаты, МВт;

- станцияның белгіленген қуаты, МВт;

- өзіндік мұқтаждықтың максималды қуаты,

2) G1 және G2 ө. м. жүктемесі, МВт

Қыс Жаз

G3 генераторының ө. м. -ның жүктемесі, МВт

Қыс Жаз

4) 10 кВ-тағы жүктеме, МВт

Қыс: P _0-8 = 48МВт Жаз: Р _0-8 = 33, 6 МВт

Р _8-18 = 48 МВт Р _8-18 = 33, 6 МВт

Р _18-24 = 48 МВт Р _18-24 = 33, 6 МВт

5) Т1 және Т2 жүктелуі, МВт (қосындысы)

Қыс Жаз

6) Т-1 және Т-2 трансформаторлардың әрбірінің жүктелуі, МВт

Қыс Жаз

7) 35 кВ-тағы жүктеме, МВт 2*10МВт=20МВт

Қыс Жаз

8) Әрбір Т-1 және Т-2 трансформаторларының 35-кВ-тық пен бірге 110 кВ қуат ағыны

Қыс Жаз

9) Т-1 және Т-2 трансформаторлардың әрбірінің 35 кВ-тық орамының жүктелуі

Қыс Жаз
