1. Шпонка - екі бөлшектің ойықтарына орнатылатын және осы бөлшектердің өзара ығысуына немесе бұралуына кедергі жасайтын бөлшек. Шпонкалар сегментті, призмалы және сына тәрізді болып бөлінеді (1-сурет). Бір бөлшек пен екінші бөлшекті қосу және айналу моментін беру үшін, шпонкалы қосылыстарды қолданады. Бөлшек ретінде жұлдызша, буынтықты және тісті дөңгелектер, муфта т.б. қарастырылады.
Шпонкалы қосылыстардың артықшылықтары: конструкциясы қарапайым; құны төмен; құрастыру және бөлшектеу жеңіл; машина құрастыру саласында кеңінен қолданылады.
Шпонкалы қосылыстардың кемшілігі: біліктің әлсіреуі.

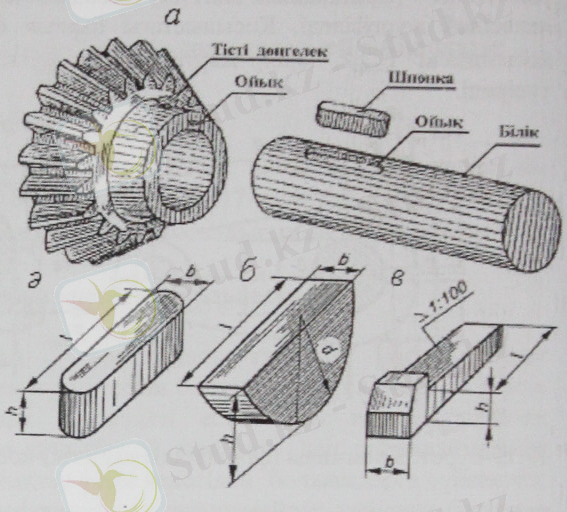

1-сурет. а-призмалы шпонкалы қосылыс; ә-призмалы, б-сегментті, в-сына тәрізді шпонка.

Шпонкалы қосылыстарды екі топқа бөлуге болады: тығыздалған және тығыздалмаған. Тығыздалмаған шпонкалы қосылыстарға призмалы және сегментті шпонкалы қосылыстар жатады. Ал тығыздалғанына - сына тәрізді шпонкалы қосылыстар жатады.

Шпонкалар стандартталған:
* призмалы шпонкалар - ГОСТ 23360-78
* сегментті шпонкалар - ГОСТ 24071-97
* цилиндрлі шпонкалар - ГОСТ 3128-70, ГОСТ 12207-79
* сына тәрізді шпонкалар - ГОСТ 24068-80
* тангенциальды сына тәрізді шпонкалар - ГОСТ 24069-97, ГОСТ 24070-80.
Машина құрастыру саласында көп жағдайларда дайындалуы қарапайым болып келетін тығыздалмаған шпонкалы қосылыстар кеңінен қолданылады, ал сына тәрізді шпонкалар аз қолданылады.
Стандартқа сай шпонкалар көміртек және беріктілік шегі 500МПа аспайтын болаттан жасалады. Көп жағдайларда болаттың мынадай маркалары қолданылады: Ст6; 45; 50; 60.

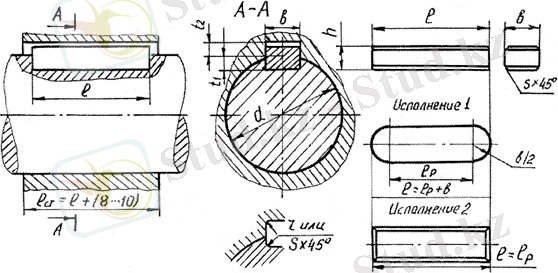

Призмалы шпонкалардың таңбалануында орындалу саны (1 орындалудан басқа), көлденең қима өлшемдері bхh, шпонканың ұзындығы l және стандарт номері. Мысалы: призмалы шпонка орындалуы 1 (екі жағынан дөңгеленген) және өлшемдері b=8мм, h=7мм, l=18мм: Шпонка 8x7x18 ГОСТ 23360-78.

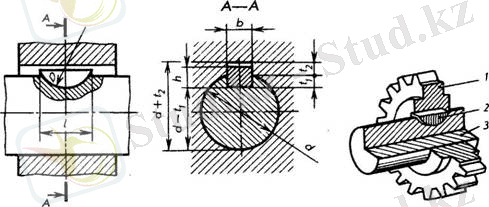

Сегментті шпонкамен қосылған қосылыстардың ерекшелігі, шпонка отырғызатын ойықтарды жасау оңай және оларды алып, қайта құрастыру жеңіл. Сонымен қатар сегментті шпонкалы қосылыстың кемшілігі де бар, атап айтқанда шпонканы орнату үшін білікке терең жасалатын ойық, біліктің беріктігін кемітеді. Сына тәрізді шпонкалар күшпен қондырылғандықтан, бөлшектер арасында кернеу пайда болады, сондықтан оларды сирек қолданады. Сына тәрізді шпонкалар кернеулі қосылысқа жатады.

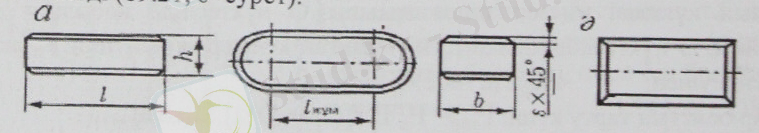

2. Жекелеген және жалпы өндірісте негізінен призмалы шпонкаларды қолданады. Призмалы шпонкалардың қимасын тік бұрышты қылып жасайды. Оның бүйір беті жұмырланған (2, а-сурет) немесе жазық болып келеді ... жалғасы
