ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ КеАҚ

"Индустриалды-технологиялық" факультеті

"Технологиялық машина және көлік" кафедрасы

Курстық жоба

Тақырыбы: "Бұрғылау сорабының гидравликалық бөлігі"

5В071500-Теңіз техникасы және технологиясы

Орындаған:Рамазанова.А.К. ТТТ-15 (қ.б)
Тексерген: Агисанова.Р.А

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ
" Индустриалды-технологиялық " факультеті
"Технологиялық машина және көлік" кафедрасы

"Бекітемін"
"Технологиялық машина және көлік" кафедрасының меңгерушісі м.а.
Медетов.Ш.М

"___"_____________2018 ж.

курстық жұмысты орындауға арналған
ТАПСЫРМА

Студент:Аманов Зияддин Артыкбаевич
Мамандығы: 5B072400-"Технологиялық машиналар мен жабдықтар"
Тобы: ТМЖ-15 қ\т
Тақырыбы: " Бұрғылау сорабының гидравликалық бөлігі".

Кафедра отырысында бекітілді: №____ "___" ____________2018,ж. дейін
Курстық жобаны тапсыру уақыты: "___" _____________2018ж. дейін
Курстық жобаны баяндау"___" мен "___" ____________2018ж. дейін

Зерттелуге жататын негізгі мәселелер:

1._________________________________ _____________________________
2._________________________________ _____________________________
3._________________________________ _____________________________

Графикалық материалдар тізімі
1.Ағындық сызбанұсқа
2.Қондырғының техникалықсызбанұсқасы
3.Негізгі ақпарат

Тапсырманың беру күні: "___" _____________2018ж.
Курстық жұмыстың жетекшісі: _______________Медетов.Ш.М
Тапсырманы орындауға қабылдадым: "___" _____________2018ж.
Студент:Аманов Зияддин Артыкбаевич
Ү АтМГУ 703-17-17. Курстық жобаға тапсырма. Бірінші басылым

КІРІСПЕ
І
Әдеби шолу
1.1
Бұрғылау сораптары
1.2
Бұрғылау сораптарының түрлері
1.3
Бұрғылау сораптарының мақсаты,техникалық сипаттамасы және жұмыс принциптері
II
Технологиялық бөлім
2.1
Бұрғылау сораптарының тағайындалуы және негізгі талаптары
2.2
Бұрғылау сораптарының құрылымы
2.2.1
Гидравликалық бөлік
2.3
Гидравликалық бөліктің сызбанұсқасы және түсіндірмелі сипаттамасы
2.4
Гидравликалық түйіннің бөліктері
2.5
Гидравликалық бөліктің атқаратын маңызды қызметтері
2.6
Бұрғылау сораптарының гидравликалық бөліктеріне ұсынылған патенттер
2.7
Бұрғылау сорабының гидравликалық сорабының графикалық сызбанұсқасы
ІІІ
Сақтандыру шаралары
2.6
Қоршаған ортаға тигізетін әсері
2.7
Бұрғылау сораптарының техникалық қауіпсіздік шаралары
ІІІ
Есептік бөлім
V
Қорытынды
VI
Пайдаланылған әдебиеттер тізімі

КІРІСПЕ

Осы курстық жоба барысында Бұрғылау сорабының гидравликалық бөлігі қарастырылған, оның мақсаты, дизайны, жұмыс принципі, жұмыс, жөндеу және негізгі элементтерді есептеу.
Жұмыстың мақсаттары:
* Практикалық шоғырландыру және білімді тереңдету;
* Есептеу және жобалау принциптері мен әдістерін игеру;
* Практикалық міндеттерді шешу үшін теориялық білімді қолдану дағдыларын алу және игеру;
* Мәселенің оңтайлы шешімін іздеу принциптері меңгеру;
түрлі әдістемелер мен технологияларды және отандық және шетелдік ұқсас үлгілерімен олардың салыстыру зерделеу кезінде аналитикалық шешімдерді әзірлеу;
* Қорытындылар бар зерттелетін мәселенің мәнін білдіру қабілетін үшін сауатты және қысқаша дәріптеуі, техникалық тілін дамытуға және иллюстрациялар мәселелерді, схемалар, графиктер, суреттер сипатталған;
* стандарттар талаптарына сәйкес жабдықтардың жұмыс сызбалары орындау дағдыларын өңдеу жайлы білуіңізге болады.

І.Әдеби шолу

1.1.Бұрғылау сораптары

Бұрғылау сораптары ұңғымаға тазалау мақсатымен сұйықтықты еңгізу үшін орнаған салқындату және қашауды майлау шекті қашаулармен бұрғылағанда гидромониторингті эффектіні жасау, тоқтап қалған гидраликалық қозғалтқышты іске асыру жұмыстарын қамтиды. Тағайындалуы мен эксплуатациялық шарттарына байланысты бұрғылау сораптары келесі негізгі талаптарды қамтиды:
* сораптың біреуі ұңғаманы шаю үшін қамтамасыз етулер шектердеқадағалануы тиіс;
* сораптың қуттылығы ұңғыманы шаюға және тоқтап қалмаған гидравликалық қозғалтқыштарды іске келтіру үшін қолданылады;
* сораптың шыға берісте шаятын сұйықтықтың жылдамдығы инерционды ауырлықты және қысым соққысын жою үшін бір қалыпты болуы қажет;
* сораптар құрамында майы бар және коррозионды белсенді қоспалармен тығыздығы әр-түрлі ерітінділермен жұмыс істеуге арналған болуы қажет;
* қоспалы ерітінділермен әрекеттесетін саңылаулар және бөлшектер жектілікті дәрежеде берік болуы және бөлшектер қатардан шыққан жағдайда тез ауыстыруға ыңғайлы болуы қажет;
* үлкен көлемді саңылаулар және де техникалық қызмет көрсету үшін сенімді ұстау және ауыстыру құралдарын қамтамасыз етілулері қажет;
* келтірілген бөлшектердің саңылаулары және бөлшектері шаятын ерітіндіден қорғалуы тиіс және тексеру мен техникалық талаптарының қызмет көрсету үшін ыңғайлы әрі оңай болуы қажет;
* сораптар алыс-жақын қашықтықтарға тасымалдануына сай болып, жалпы жағдайларына тәуелді болуы керек;
* сораптар құрылысында оң және сол бүйірінде сорапты агрегат қозғалтқышы болуы тиіс;
* сораптардың сенімділігі және ұзақтығы олардың ұтымдылығы мен экплуатациялық қауіпсіздігімен үйлесуі қажет.
Бұрғылау сораптарын дайындау барысында шартты ГОСТ-пен бекітіледі. Бұрғылау тереңдігі өсумен бірге сораптың қуаттылығы мен осьпен бұрғылау талаптарына сай, бұрғылау сорабының жаңа модельдерін өндіріске еңгізуде жинақталған тәжірибе ғылыми-зерттеу және тәжірибелік құрастыру жұмыстарынмен, сонымен қатар сорапт жасауда жеткен жетістіктерге байланысты сораптардың өндірісі үздіксіз болып, одан да әрі даму үстінде.

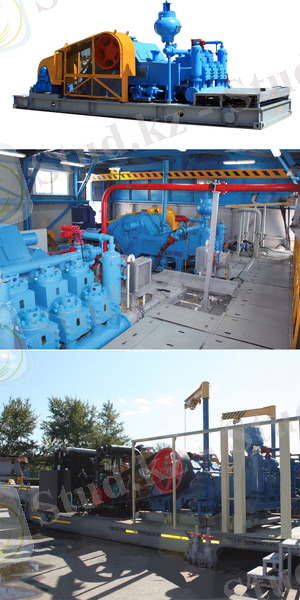

1.2.Құрылымдық ерекшеліктері:

:: Поршеньдік диаметрі бойынша сорғының қуаты мен қысымы бұрғылау режимін қолданумен бұрғылау технологиясын енгізуге мүмкіндік береді;
:: жоғары беріктігі жоғары легірленген болаттың гидравликалық қораптары;
:: трансмиссиялық пойыздың иондық азотизациясы;
:: цилиндрлік поршенді топтың гидравликалық құлыптау құрылғысы;
:: Магнитофоннан майдың жоғалуын және бұрғылау ерітіндісімен ластануын болдырмау үшін сырғымалы штанганың екі камералық мөрі;
:: редукторды екі жүйеден майлау:
- Мұнай құбырларында тұрақты май қысымын автоматты түрде қамтамасыз ету;
- жинақтау науаларынан гравитация;
:: құлыптау құрылғысының қауіпсіздік клапаны;
:: сорғының екі жағынан немесе екі жағынан берілетін беріліс;
:: Құбырларды екі жағына жалғау үшін сорғыш және разряд алу.

1.3.Бұрғылау сораптарының түрлері

Бұрғылау сорабы құйып немесе пісіріліп жасалған корпустарда орналасқан жетектік және гидравликалық бөлiктерден тұрады.
Жетектік бөлік, әдетте, тербеліс мойынтiректерiнде орнатылған және де
өзара тісиі беріліс көмегімен жалғасқан түптік және трансмиссиялық бiлiктерден, түптік білікпен тербеліс немесе сырғанау мойынтiрегi арқылы
қосылғанкрейцкофты бұлғақтардан тұрады. Бұрғылау сораптарында жетек ретiнде көбiнесе, трансмиссиялық білікпен сыналы ремендi немесе шынжырлы берiлiс арқылы қосылған, электр қозғалтқыштары және дизелдер қолданылады.
Гидравликалық бөлiк гидроблокке орнатылған ішінде штогімен поршеньдері бар цилиндрлерден, тарелкалы құрылымды өздiгiнен әрекет ететiн серiппелiклапандардан тұрады. Өзара алмаса алатын енгізу және айдау клапандары әдетте вертикаль орналасқан.

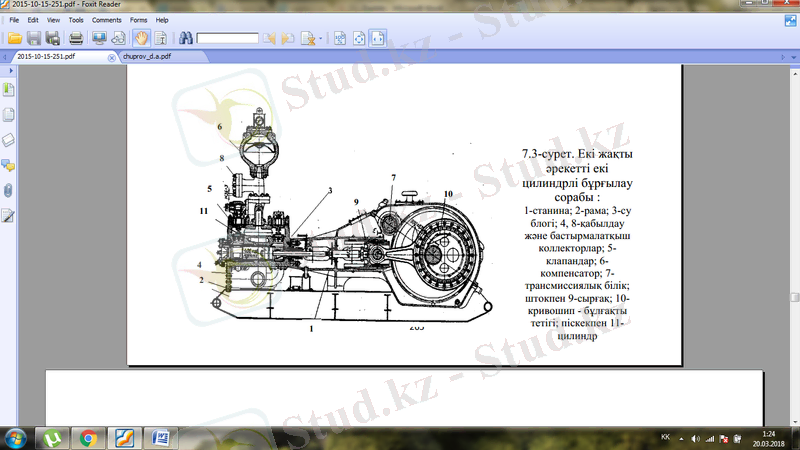

7.3-сурет. Екi жақты әрекетті екi цилиндрлi бұрғылау сорабы :

1-станина; 2-рама; 3-су блогі; 4, 8-қабылдау және бастырмалатқыш
коллекторлар; 5-клапандар; 6-компенсатор; 7-трансмиссиялық бiлiк;
штокпен 9-сырғақ; 10-кривошип - бұлғақты тетiгi; пiскекпен 11-цилиндр.

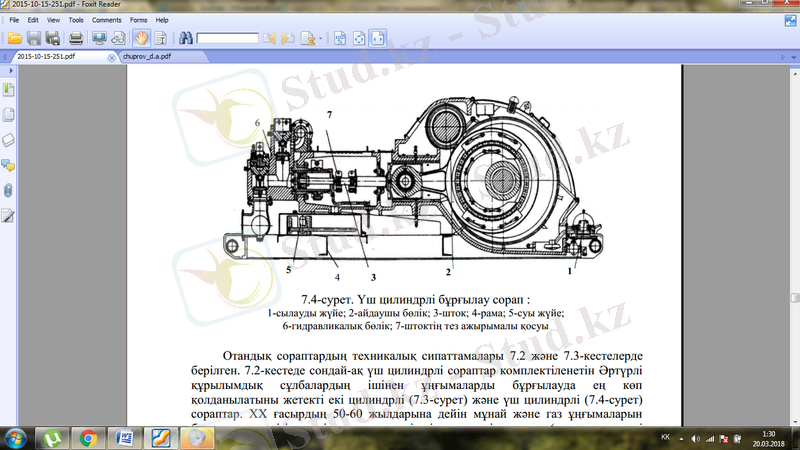

7.4-сурет. Үш цилиндрлi бұрғылау сорап :
1-сылауды жүйе; 2-айдаушы бөлiк; 3-шток; 4-рама; 5-суы жүйе;
6-гидравликалық бөлiк; 7-штоктiң тез ажырымалы қосуы

Отандық сораптардың техникалық сипаттамалары 7.2 және 7.3-кестелерде берілген. 7.2-кестеде сондай-ақ үш цилиндрлі сораптар комплектіленетін Әртүрлі құрылымдық сұлбалардың ішінен ұңғымаларды бұрғылауда ең көп қолданылатыны жетекті екi цилиндрлi (7.3-сурет) және үш цилиндрлi (7.4-сурет) сораптар. XX ғасырдың 50-60 жылдарына дейiн мұнай және газ ұңғымаларын бұрғылауда негiзiнен екi жақты әрекетті екi цилиндрлi сораптар (дуплекс типті ораптар) қолданылды. Сораптар қуатының 900-1500 кВт дейiн, ал айдау қысымының 25-40 МПа-ға дейiн өсуі шток диаметрінің маңызды үлкеюіне келтiрдi. Нәтижесiнде шток камерасының көлемі азайды, және де ол алдыңғы поршеньді камераның 65-70% көлемiн құрады, ал сорап массасы шұғыл қсті. Бұл бiржақты әрекетті үш цилиндрлi сораптарды (триплекс типті сораптарды) шығаруға келтiрдi.Күтім көрсетудiң еңбексыйымдылығы және комплектіленетін түйіндердің жиынтық құны көпбіне көрсетілген түйiндердiң типтеріне және санына тәуелдi болады. Сораптыңістен шыққанға дейінгі атқаратын жұмысы негізінен гидравликалық бөлігі түйіндерінің шыдам мерзімінен, ал массасы мен габариттері құрылымдық кинематикалық сұлбасынан анықталады. 7.4-кестеде сораптың жетектік және гидравликалық бөліктерінің негізгі түйіндерінің типтері мен саны келтірілген. Екі жақты әрекетті екі цилиндрлі сораптармен салыстырғанда үш цилиндрлі сораптың артықшылықтары ауыстырылатын тез тозатын бөлшектерінің қатынас сандары өте жақсы, берудің жоғары бірқалыптылығын қамтамасыз етеді.

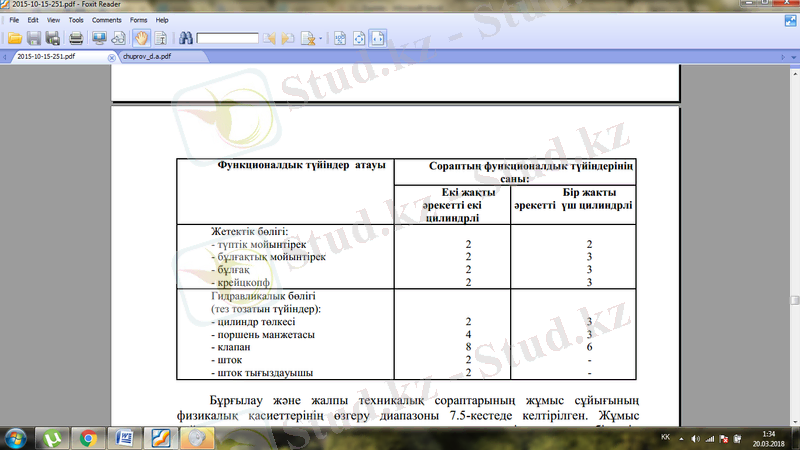

1.4. Бұрғылау сораптарының бөліктері түйiндерiнiң функционалдық құрамы
Бұрғылау және жалпы техникалық сораптарының жұмыс сұйығының
физикалық қасиеттерiнің өзгеру диапазоны 7.5-кестеде келтiрiлген.

Жұмыс сұйығының тығыздығының және тұтқырлығының өсуі сорылу қабiлеттiн нашарлататыны және көлемдiк берудi төмендететiнi, газ мөлшерiнiң өсуі берудің және сорудың бiр қалыпсыздығын өсіретіні, көлемдiк берудi төмендететіні, және де ақырында, жұмыс сұйығындағы қатты бөлшектер сораптың гидравликалық бөлiгiнiң шыдам мерзімін төмендететіні зерттеулермен айқындалған.Сайып келгенде, бұрғылау сораптары жұмыс сұйықтарының барлық арнайы қасиеттерi сораптың гидравликалық көрсеткiштерін және сенiмдiлiгін төмендетеді. Жұмыс сұйығының тығыздығы мен тұтқырлығын бұрғылау және ұңғыманы игеру кезіндегі технологиялық талаптарды қамтамасыз ету шартына сүйене таңдайды. Жоғары тығыздық пен тұтқырлық ықпалының келеңсiз салдарын төмендету мақсатында енгізу құбырындағы сұйықтың жылдамдығы шектеледi, ал
бұрғылау қондырғысының циркуляциялық жұйесі (ЦЖ) шапшаң жүрісті үш
цилиндрлi сораптармен жабдықталғанда ол қосалқы сораптармен комплектіленеді.

ІІ.Технологиялық бөлім

2.1.Бұрғылау сораптарының тағайындалуы және негiзгi талаптары

Бұрғылау сораптарына талаптар олардың тағайындауынан, сүйене шығады, орындайтын функцияларынан және пайдалану шарттарынан шығады. Талаптардың барлық жиынтығы, көрсеткіштері ретінде әдетте техникалық сипаттамасы, технологиялық параметрлері, сенімділік, монтаждау және демонтаждау, эргономикалық, қауіпсіздік, тасымалданғыштық көрсеткіштері алынатын, жеке көрсеткiштерге жатқызылуы мүмкін. Ол талаптар мыналар:
- сорап тиісті қуатты, қысымды жетiлдiруі және жеткiлiктi берудi
қамтамасыз етуi керек;
- ерітінді берілуi бұрғылаудың барлық интервалдарында ұңғыманы тиімді
жууды қамтамасыз ететiн реттелетiн шектерде болуы керек;
- сораптан шығатын жуу сұйықтығының жылдамдығы қысымның шамадан
тыс лүпілін болдырмайтындай бірқалыпты болуы керек;
- сорап абразивтік және құрамында майы бар жегіделік-активтң жуу
ерiтiндiлерiмен жұмыс істеу үшiн ыңғайлы болуы керек;
- қашау кезінде ерiтiндiнiң үздiксiз циркуляциясын қамтамасыз ету
шартынан түйiндер және гидравликалық бөлiктiң бөлшектері жеткiлiктi шыдам мерзіміне ие болулары керек;
- сораптың гидравликалық бөлiгiне қызмет көрсету ыңғайлы болуы керек;
- сорап тасымалданғыш және жоғары монтаж дық қасиеттерге ие болуы
керек;
- сораптың жұмысы кезінде шуылы және дiрiлдеуі рауалы шамалардың
шектерiндегi болуы керек;
- сорапты пайдалану кезінде, негiзiнде шамадан тыс қысымды және қысым
дiрiлдеуін мен лүпілін болдырмайтын, қауiпсiздiктiң нормасы сақталуы керек. Сораптардың қолданыстағы құрылымдарында көрсетілген талаптардың орындалуын қамтамасыз ететін жолдарды, тәсілдерді және техникалық шешiмдердi қарастырамыз.
Сораптың жетектік және пайдалы құаты, ең жоғарғы қысымы және берілуі

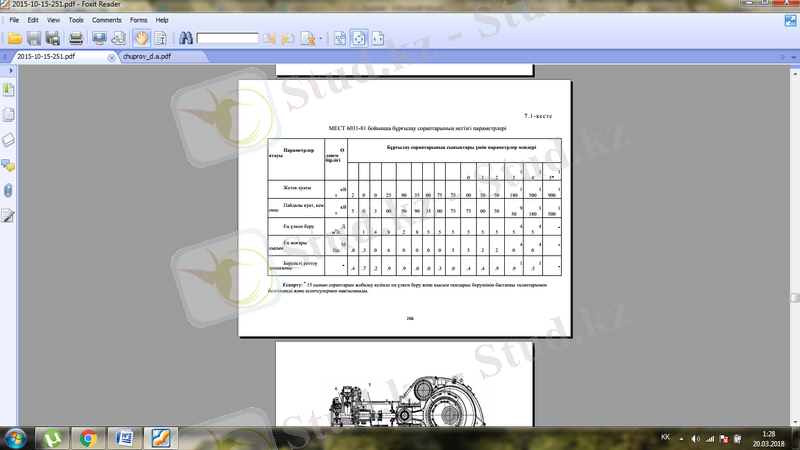

МЕСТ 6031-81 регламенттелетін бұрғылау сораптарының негiзгi параметрлерiнқұрайды. Бұрғылау тереңдiгінiң өсуi, гидромониторлық саптамалы қашауларға өту айдау қысымын және 1900 кВт-қа дейiн жететiн сораптың қуатын едәуiр өсіреді.Бұрғылау сорабының ерітінді беруiн реттеу ауыстырылатын цилиндр төлкелер көмегімен немесе поршеньнің жүрiс санын өзгертумен iске асырылады.Ерітіндіні бiрқалыпты беруге, негзінен төрт жұмыс камералы екі жақты әрекетті екі цилиндрлі және үш цилиндрлi бiржақты әрекетті, көп цилиндрлі сораптарды қолдануымен қол жеткізіледi. Қысым лүпілін қажетті шектерге дейін төмендетуге сораптың шығуында пневмокомпенсаторларды орнатымен қол жеткізіледі.
Гидравликалық бөліктің түйіндері (поршень, шток, цилиндр, клапан) жұмыс
беттері беріктендіріліп, қоспаланған берiктiгi жоғары болаттардан жасалады.
Көрcетiлген түйiндердiң шыдам мерзімі жұмыс жағдайларына, құрылымына
тәуелді, орташа алғанда 100-ден 400 сағат аралығында болатынын ескеріп,оларды ауыстыру және орнату тез алынатын қақпақтар арқылы iске асырылады.Тасымалдауға жарамдылығын жоғарылату мақсатында сораптардың құрылымы үздiксiз жетілдіріледi, олардың массасы және габариттері азаяды. Үш цилиндрлі сораптарға өту, берiктiгi жоғары материалдарды, тасымалдау қабілеті жоғары мойынтіректерді қолдану, сораптардың меншiктi массасын 25-30% азайтуға мүмкiндiк бердi.
Сораптың жұмысы кезінде шуылды және дiрiлдеудi төмендетуге, шығуында қысым лүпілін төмендетумен, енгізуде кавитацияны болдырмаумен, сондай-ақ енгізу және айдау магистральдарын артық бұрылыссыз жеткілікті өту қимасында жасаумен қол жеткізіледі. Заманауи үш цилиндрлi сораптардың кірісінде қосымша сораптар және пневмокомпенсаторлар орнатылған.
Бұрғылау сорабы қауiптілігі жоғары нысан болып табылады. Сондықтан
жобалау, жасау, монтаждау, пайдалану және қызмет көрсету қауiсiздiк
нормаларын және ережелерiн сақтаумен iске асырылуы керек. Оған берiктiк және төзімділік қорларының тиiстi коэффициенттерiн қамтамасыз етумен, шығару желісін сақтандырушы құрылымдармен және жайлы іске қосу құрылымдарымен жабдықтау жолымен шамадан тыс қысымның пайда болуын болдырмаумен қол жеткізіледі.

2.2. Бұрғылау сораптарының негiзгi және құрылымдық параметрлерi

Бұрғылау сорабы тағайындалуының көрсеткiштерi негiзгi параметрлермен анықталады. Негiзгi параметрлер ретінде жетектік қуат (N), пайдалы (гидравликалық) қуат (Nг), ең үлкен қысым (Pmax), ең үлкен беру (Qmax) алынады. Көрcетiлген параметрлер МЕСТ 6031-81 немесе техникалық шарттармен регламенттеледі. Мұнай мен газға геологиялық бақылау, құрылымдық-іздеу, пайдалану және терең іздеу бұрғылауларында жуу сұйығын ұңғымаға айдауға арналған поршеньді және плунжерлі сораптардың негізгі параметрлері Сораптардың құрылымдық параметрлерi пайдалану талаптары және шарттары ескеріле негiзгi параметрлерiне сүйене анықталады.Қазіргі кезде ұңғымаларды бұрғылауда екi жақты әрекетті жетекті екi цилиндрлi сораптар және бiр жақты әрекетті үш цилиндрлi сораптар қолданылады.Екi цилиндрлi сораптарды шығару соңғы кезде олардың габариттерi және массасының ұлкендігінен, сонымен бiрге гидравликалық бөлiктiң түйiндерiнiң саны көптігінен айтарлықтай қысқартылды. Бұрғылаудың өскелең талап сәйкес келетiн сораптардың жаңа үлгiлерiнiң өндiрiсi игерілуде. Бұрғылау сораптарының құрылымын жетiлдiру гидравликалық бөлiгінің негізгі түйіндерінің сенiмдiлiгін, шыдам мерзімін арттыру, массасы мен габариттерін, күтім жасау, жөндеу және монтаждау еңбек сыйымдылықтарын азайту, сонымен бiрге пайдалану қауiпсiздiгін жоғарылату жолдарымен іске асырылуда.Сайып келгенде, сораптың құрылымдық параметрлерi құрылымдық-кинематикалық сұлбасынан (цилиндрлер саны, бір цилиндрдің жұмыс камераларының саны, кiрiстiрiлген төмендеткіштің, түптік және бұлғақтық мойынтіректер, крейцкоф құрылымы типi), сонымен бiрге клапандардың орналасу сұлбасымен және құрылымымен анықталады. Құрылымдық параметрлерден басқа, цилиндрдің жұмыс көлемі, цилинд диаметрі, поршень жүрiсiнiң ұзындығы, бұлғақтың ұзындығы, клапан диаметрі сияқты, сандық параметрлері де анықталуы мүмкін.

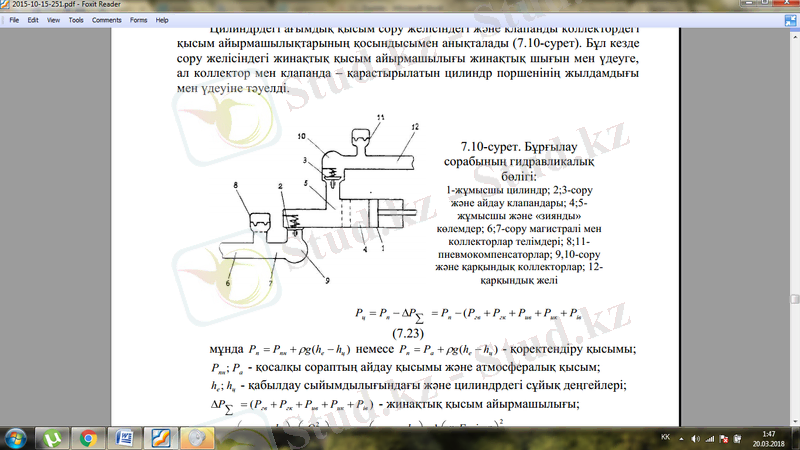

2.3.Бұрғылау сорабының гидравликалық бөлігінің сызбанұсқасы және түсіндірмелі сипаттамасы

Гидравликалық бөлігі тұрады:
:: сақтандырғыш клапан;
:: топ поршень бастап цилиндрлі;
:: блогы, цилиндрлер салқындату және поршеньдері;
:: гидравликалық блок;
:: Шығу клапандар орналасқан жұп;
:: пневматикалық компенсатор.

.

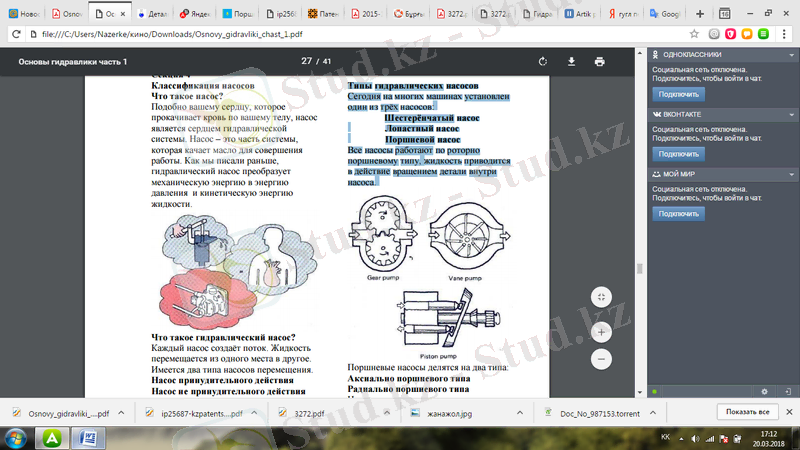

2.5.Гидравликалық сорғы дегеніміз не?

Әрбір сорғы ағымды жасайды. Сұйықтық бір жерден екіншісіне ауысады. Ауыстыру сорғыларының екі түрі бар. Мәжбүрлеп қолданылатын сорғы Қадамсыз әрекет ету сорғысы Суреттегі су шеңбері сығылмайтын сорғының мысалы болып табылады. Дөңгелек сұйықтықты көтеріп, оны жылжытады. Басқа сорғы мәжбүрлейді. Бұл мәжбүрлеп әрекет ету деп аталады, өйткені сорғы сұйықтықты сорып, кері оралудан сақтайды. Егер сорғы мұны жасай алмаса, жүйеде жеткілікті қысым болмайды. Бүгінде барлық гидравликалық жүйелер жоғары қысымды пайдаланады, сондықтан сорғылар қажет. Гидравликалық сорғылардың түрлері Бүгінгі таңда көптеген машиналар үш сорғылардың біреуімен жабдықталған: Гидравликалық сорғы Паллы сорғы Поршендік сорғы Барлық сорғылар поршень түріндегі жұмыс істейді, сұйықтық сорғы ішіндегі бөлшектердің айналуымен қозғалады. Гидравликалық бөлік гидравликалық блоктан, сорғыш және айдағыш жинағыштан,сфералық компенсатордан және сақтағыш клапаннан тұрады.

2.6.Бұрғылау сораптарының гидравликалық бөлігіне ұсынылған патенттер
Бұрғылау сорғыларының тиімділігі гидравликалық бөліктің ауыстырылатын бөліктерімен анықталадыпоршеньдер, цилиндрлі шлангілер, клапандар, пломбалар сияқты жабдық. Осы бөліктердің жұмысы.
Жоғары қысымда абразивті және агрессивті жұмыс істейтін медиа төмендейді өте төмен техникалық ресурс. Бұрғылау жұмыстарының тәжірибесі көрсеткендей, төтенше жағдайларда Гидравликалық бөліктің қызмет ету мерзімі кейде болуы мүмкін.40-тан астам 80 сағат Жіберілмеген бөліктерді жылдам ауыстыру резервтік сорғыны қажет етеді,материалдық және еңбек шығындарын айтарлықтай қолмен пайдалану арқылыэкологиялық қолайсыз жағдайлар. Сондықтан, түйіндердің қажетті ұзақтығын қамтамасыз ету және гидравликалық бөліктің бөліктері сорғыларды жобалаудағы негізгі міндеттердің бірі болып табылады.
Сорғының гидравликалық бөлігінің сыни элементтерінің бірі поршеньді тобы болып табылады.Бұл сұйықтықты сорып жатқанда қажетті қысым жасайтын құрылғы. Поршеньдік және бұтақ Цилиндр жұмыс аз агрессивті және жоғары абразивті сұйықтық ортасында жұмыс істейді. Жұмыс істеу кезінде Поршень үлкен қысыммен жұмыс істейді Pmax = 200 ... 350 кг см2және фракциялық күштер. Жұмыс температурасы аймақ 85 ° C дейін Поршеньдік манжеттер қисық бетінің беткі жағымен жұптасып жұмыс істейді.Беті Ra 0,16 ... 0,32 мкм.Іс жүзінде барлық қол жетімді әдістер айналымды толық тазартуға қол жеткізе алмайды өлшенген қатты бөлшектердің бастап гидравликалық жолы қондырғысы жуу сұйық рок, олар сұйықтықпен үйкеліс бетіне еніп, оны айналдырады немесе беті серпімді поршенді сақиналар және тозуы жандандыру поршень сызықты маятниктік балшық сорғы цилиндр ондағы (1-сурет). Осыған байланысты, бұрғылау поршенінің құрылымдық элементтерін жақсарту Оның жұмысының төзімділігін арттыру өзекті болып қалуда, және осы жаңа техникалық шешімдер зерттеу бағыттары үлкен қызығушылық тудырады. Ең перспективалы болып көрінетін бірнеше дизайнға тоқталайық.
Мысалы, гидравликалық бөлігі бар бір реттік поршенді поршенді сорғы белгілі,148 №2 2015 ҚазҰТУ хабаршысы оның ішінде поршеньге салынған цилиндрлі бұтақ,ол крандық механизмнен кері қозғалысты алады (Ресей Федерациясының Патент № 23 15893, IPC F04B 1502, 2008 жылғы 27 қаңтарда жарияланған). Аймаққа кіру үшін үйкеліс майлаушы салқындатқыш (салқындатқыш) Сорғыда икемді шланг пен біріктіру бар радиалды бұрғылау арқылы родиның осі бойымен каналға қосылған. Қосылымның артында тікелей сорғытылған сұйықтықтың күшті серпімді қаптамасы орнатылған (OPІ компаниясының жобасы, OPІ350WS, 1998).

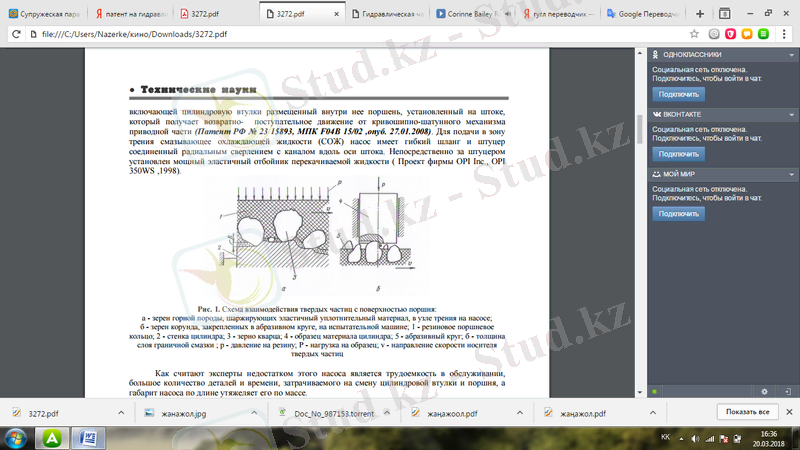

Сурет. 1. Поршеньдік беті бар қатты бөлшектердің өзара әрекеттесу схемасы:

a - асыл тұқымды, карикатуралық икемді тығыздағыш материал, сорғыдағы үйкелу бөлігінде;
b - сынау машинасында абразивтік дөңгелекте бекітілген корундтың дәндері; 1 - резеңке поршень
сақина; 2 - цилиндр қабырғасы; 3 - кварц дәні; 4 - цилиндр материалының үлгісі; 5 - абразивтік доңғалақ; b - қалыңдығы
шекаралық майлау қабаты; p - резеңкедегі қысым; P - үлгідегі жүктеме; v - тасымалдаушы жылдамдығының бағыты қатты бөлшектері.
Сарапшылардың пікірінше, бұл насостың кемшілігі техникалық қызмет көрсетудегі еңбек қарқындылығы, цилиндрлі бұта мен поршенді өзгертуге жұмсалған бөліктердің көп бөлігі және уақыт Сорғының жалпы салмағы салмағы бойынша.

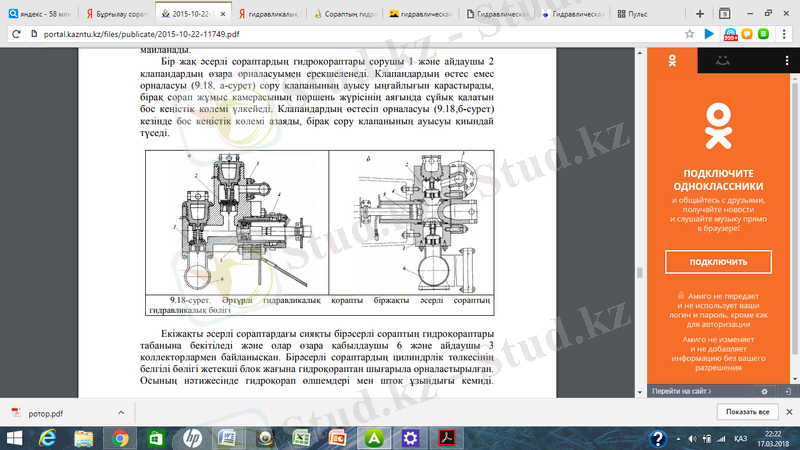

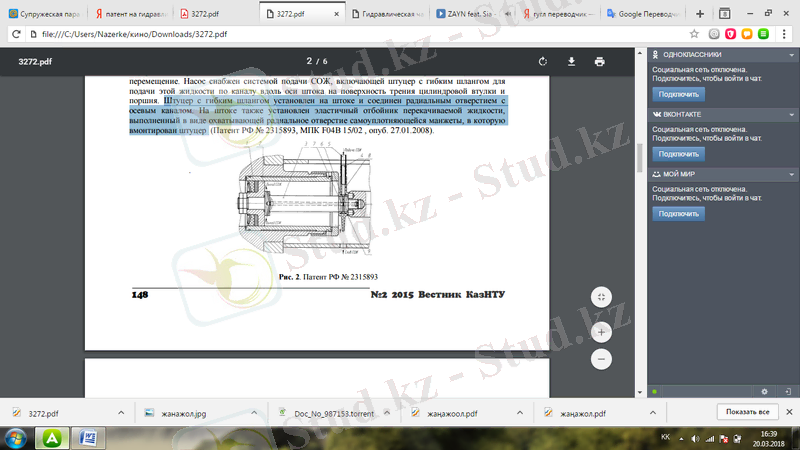

Сондай-ақ, біржақты бұрғылау поршенді сорғыны пайдалану (сонымен бірге,2-суретке сәйкес) цилиндрлі бұрылыспен гидравликалық бөлігі бар және орналастырылған ішіндегі поршенді. Поршень штангаға оралған қозғалысы. Сорғы сұйық салқындату жүйесімен жабдықталған, соның ішінде икемді шлангпен біріктіруцилиндр гайкаларының фрикциялық бетіне шыбықтың осі бойымен арна бойымен осы сұйықты тамақтандыру поршенді. Иілгіш түтікшесі бар шланг бағанаға орнатылып, радиалды тесік арқылы қосылғаносьтік арна. Сондай-ақ, штангаға сорғыш сұйықтықтың серпімді бұрышы,радиалды тесігі айналасында өзіндік мөртабан түрінде жасалған Штуцер орнатылды.

3-сурет бойлық бөліктегі бұрғылау ерітіндісінің мұндай сорғының жалпы көрінісін көрсетеді;
Бір ретке келтірілетін бұрғылау поршенді сорғыда цилиндрлік бұта 1 және 2 ішіндегі поршенді гидравликалық бөлік бар. Поршень 2 рычагқа бекітіледі, ол жетек бөлігінің (көрсетілмеген) кранды тетігі арқылы кері байланыс мүмкіндігі бар. Сорғы сондай-ақ цилиндрлік лайнердің 1 үйкеліс ... жалғасы
