ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ
СЕМЕЙ қаласының ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ
Кафедра: Техникалық физика және жылуэнергетикасы
(кафедраның атауы)
Мамандық: 5В071700 - Жылуэнергетикасы
(шифр, мамандық атауы)
ЕСЕП
Оқу практикасы
(Практика түрі)
Семей қаласының РК-1 қазандығы
(практикадан өту орны)
Білім алушы: II курс, ТЭ-617 Тұрсынғали Д.Б.
(курс, группа) (қолы, күні)
Университеттен практика
жетекшісі: Шалағанова А.Н.
(қолы, күні)
Комиссия
мүшелері: ________________________ ___________________
(қолы, күні) (Ф.И.О.)
________________________ ___________________
(қолы, күні) (Ф.И.О.)
_________________________ ___________________
(қолы, күні) (Ф.И.О.)
___________
(баға)
Семей - 2018
Мазмұны
Кіріспе 3
1 Жылу электр станциясы 5
2 Жеке тапсыпма. Бу және ыстық су қазандықтары және жұмыс істеу принциптері 7
2.1 Су құбыры қазандары және оның түрлері 10
3 Қазандықтардың пайдалану ерекшеліктері 13
4 Бу қазандығы мен ыстық су қазандығының ерекшеліктері 14
Қорытынды 16
Пайдаланылған әдебиеттер тізімі 17
Кіріспе
Біздің өндірістік тәжірибеден өтетін орнымыз Семей қаласының РК-1 қазандығы.Онда біз қазандық не үшін керек,қалай жұмыс істейді,құрылысы қандай екенін үйрену болатын.Алғашқы күні бізді жалпы зауытпен таныстырды.Яғни заводтың алып жатқан аумағын,қашан салынғанын,қанша қазандық бар екенін көріп таныстық.Және бұл зауыттың жұмыс істеу принципін айтатын болсақ барлығы судан басталады. Судың (және будың туындысы ретінде) CHP-де негізгі салқындатқыш болып табылатындықтан, ол қазандыққа кірер алдында оны алдын ала дайындауға тиіс. Қазандықтарда масштабтау болмауы үшін, бірінші кезеңде су жұмсартылуы керек, ал екіншісінде барлық қоспалар мен кірмелерді тазалау керек.
Мұның бәрі осы контейнерлер мен кемелердің орналасқан химиялық цех аумағында орын алады, суды үлкен сорғылар сорып алады, дүкен жұмысын бақылайды, зертханада судың сапасы тексеріледі. Мұнда алынған судың болашақта біз таза су деп атаймыз. Қазір біз отынға мұқтажбыз. Әдетте бұл газ, мазут немесе көмір, көптеген станцияларда отын дайындау станциясы бар. Мұнда табиғи газ, мазут немесе көмір, сондай-ақ су механикалық қоспалардан, сутегі сульфидінен және көміртегі диоксидінен тазартылады.
Жылу электр станциясы - тәулік бойы жұмыс істейтін стратегиялық нысан және жылына 365 күн. Сондықтан, барлық жерде және барлық жерде резерв бар. Отын отын емес. Табиғи газ немесе басқа жанармай болмаған жағдайда, станция мазутпен жұмыс істей алады, ол жол бойында орналасқан үлкен резервуарларда сақталады, содан кейін қазандық және турбиналық цех.
Ол екі бөліктен тұрады: біріншіден, он екі қабатты үй бар қазандықтар бар. ЖЭО-да барлығы бірнеше рет болуы мүмкін.
Бұл ЖЭО-ның жүрегі, мұнда негізгі іс-шара өтеді. Қазандыққа кіретін газ жанып кетеді, ол ақылға қонымды қуат береді. Мұнда Таза су да бар. Жылытудан кейін ол буға айналады, дәлірек айтқанда, 560◦C және 140 Па қысымда қызып тұрған буға айналады. Біз сондай-ақ оны таза пара деп атаймыз, себебі бұл дайын судан жасалған. Бумен қоспағанда, біз әлі де шығамыз. Барынша жоғары қуаттылықта барлық бес қазандық секундына шамамен 60 текше метр табиғи газды тұтынады.Жақын жерде резервке арналған құбыр бар, ол аздап кішірек.
Егер ЖЭО көмірде жұмыс істесе, қосымша тазалау қажет. Бірақ табиғи газ қажет емес. Қазан-турбина цехының екінші бөлімінде электр энергиясын өндіретін қондырғылар бар. Қозғалтқыш бөлмесінде жалпы сыйымдылығы 460 МВт (мегаватт) немесе одан көп болуы мүмкін. Мұнда қазандықтан қыздырылған бу шығып тұрады. Ол үлкен қысымда турбиналық пышақтарға бағытталып, айналмалы ротордың айналымын 3000 айналым жылдамдықта айналдыруға мәжбүр етеді.
Орнату екі бөліктен тұрады: турбинаның өзі және электр энергиясын шығаратын генератор.
Ал төтенше жағдайда турбиналар мен қазандықтар дереу тоқтатылуы мүмкін. Мұны істеу үшін секундтан кейін будың немесе отын ағынын тосатын арнайы клапандар бар.
Семинардың көпшілігі бос кезде, адамдар айналасында екі сағат сайын пайда болады. Жабдықтың жұмысы GrShCH (қазандық және турбиналық бақылауға арналған топтық тақталар) басқарады.
Қазандық турбиналық дүкеннен кейін электр қуаты бар және ішінара салқындатылған және ішінара жоғалуы мүмкін. Әртүрлі генераторлардан шығу кезінде кернеу 10 кВ-тан 18 кВ-ға дейін болуы мүмкін. Блок трансформаторларының көмегімен 110 кВ дейін көтеріледі, одан кейін электр қуатын электр желілерінің көмегімен электр қуатын ұзақ қашықтыққа таратуға болады.
Қалған таза бу шекара сызығына тиімсіз. Ол Таза судан пайда болғандықтан, оны өндіру өте күрделі және қымбат процесс болып табылады, оны салқындатып, оны қазандыққа қайтарады. Сондықтан жабық шеңберде. Бірақ оның көмегімен жылу алмастырғыштар көмегімен суды жылытуға немесе қайталама бумен өндіруге болады. Салқындату үшін, қалған таза бу қазандыққа жаңа жабдықтау алдында, барлық бірдей жылу алмастырғыштар қолданылады. Ол техникалық судың көмегімен салқындатылады, ол ЖЭС зауытында әртүрлі тәсілдермен қабылданады. Ол арнайы оқытуды қажет етпейді және қайта пайдалануға болады. Жылу алмастырғышты өткізгеннен кейін, технологиялық су қызады және салқындатқыш мұнараларға кетеді.
Онда ол жұқа пленканы түсіреді немесе тамшылар түрінде төмендейді және желдеткіштер жасаған ауаның кері ағуы арқылы салқындатылады. Ежелгі салқындатқыш мұнараларда сумен арнайы сорып шығады. Қалай болғанда да, негізгі салқындату судың кішкене бөлігінің булануына байланысты болады. Салқындатқыш мұнаралармен салқындатылған су арнайы арна арқылы кетеді, содан кейін сорап станциясын қолданып қайта пайдалануға жіберіледі.
Бір сөзбен айтқанда, қазандық турбиналық жүйеде жұмыс істейтін буды салқындататын суды салқындату мұнаралары қажет.
1 Жылу электр станциясы
Жылу электр станциясы (немесе жылу электр станциясы) жылу энергиясына жану кезінде жанармайдың химиялық энергиясын, содан кейін генератор білігінің айналуының механикалық энергиясын түрлендіру арқылы электр энергиясын өндіретін электр станциясы болып табылады. Жанармай ретінде әртүрлі қазба отындары кеңінен пайдаланылады: көмір, табиғи газ, сирек - мазут, бұрын - шымтезек және мұнай тақтатастары Көптеген ірі жылу станциялары тек электр энергиясын ғана өндіреді - дәстүрлі ГРЭС, қазіргі кезде IES; Орташа станциялар жылумен жабдықтау схемаларында жылу алу үшін пайдаланылуы мүмкін.
Дәстүрлі жылу электр станцияларында, отын бу қазандық (бұрынғы, сондай-ақ бу генераторлары деп аталады), жылыту және бу жемшөп суға айырбастау, арнайы құбырлар (су-құбыр қазандық) жылы pumpable қазандық пеште өртеп жатыр. аралас бу турбина және электр генераторы - жоғары (400-650◦С - қа дейін) температура мен (МПа ондаған бірнеше дейін) қысым нәтижесінде ыстық бумен бу құбыр карбюраторлар арқылы беріледі. сатылы бу турбиналары, бу жылу энергиясы ішінара электр генераторы бойынша айналу механикалық энергиясына айналады. ЖЭС зауытында бу жылу энергиясының бөлігі желілік жылытқыштарда да қолданылады.(Сурет 1)

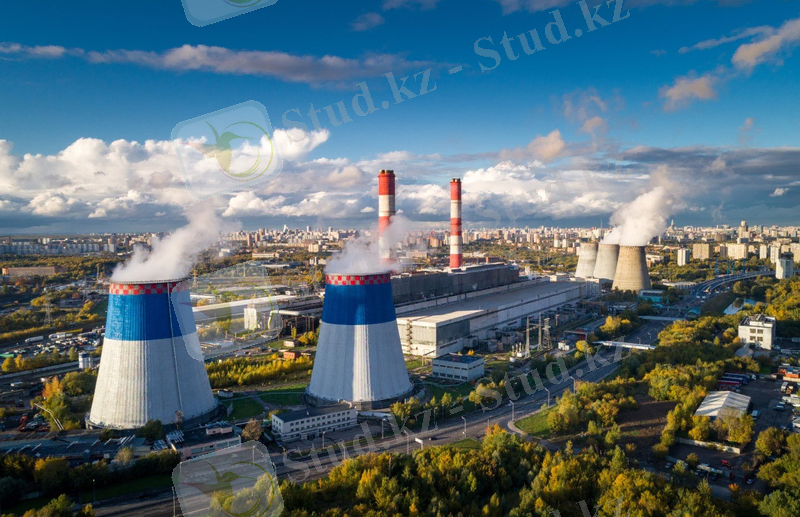

Сурет 1.Жылу электр станциясы
Энергия - жаһандық жылынудың қолайсыз салдарын болдырмау үшін қажет болатын әлемдік экономика секторларының бірі. CO2 шығарындыларының жаһандық бюджетіне негізделген энергетикалық инфрақұрылымның бағалары 2017 жылдан кейін әлемде отынмен жұмыс істейтін жаңа электр станцияларын пайдалануға болмайды.[1]
Бірқатар жылу электр станцияларында газ турбинасы схемасы кеңінен таралған, онда газ немесе сұйық отынды жағу арқылы алынған ыстық газдар қоспасы электр генераторына қосылатын газ турбина зауытының турбинасын айналдырады. Турбогеннен кейін, газдар бумен қозғалтқышты (аралас циклдік қондырғыны) қуаттандыру үшін немесе жылу көздері үшін қуаттылықты қазандықта пайдалы қолдану үшін жеткілікті ыстық күйінде қалады.
2 Жеке тапсыпма. Бу және ыстық су қазандықтары және олардың жұмыс істеу принциптері
2.1 Су құбыры қазандары және оның түрлері
Жанармай жануы кезінде шығарылған жылудың салдарынан атмосферадан жоғары қысымды су буларын шығаратын құрылғы, сондай-ақ пайдаланылған газдардың жылуы. Негізгі бөліктер: өрт сөндіргіш, жылытқыш, эконометр, ауаны қыздырғыш, онтогенез және корпус. Газдардың жылыту бетіне жуу түрі бойынша, су құбыры қазандықтары, газ құбырлары қазандықтары және аралас заттар бөлінеді. Теңіз кемелеріне орнатылатын бу қазандықтары шартты түрде төменгі қазандықтарға бөлінеді (1,52 МПа дейін қысыммен бу шығарады), орта (44,5 МПа) және жоғары (4,5 МПа) қысым. Белгілеу бойынша олар негізгі бөліктерге бөлінеді (олар кеменің қозғалысын қамтамасыз ететін бу турбиналарының қозғалысы үшін бу шығарады) және қосалқы қазандықтар (қалдықтардың жылу қазандықтарын қоса алғанда). Кеме қазандықтарына отын мазут пайдаланған кезде. Ол қазандықтың бір бөлігі ретінде жұмыс істейді. (Сурет 2)

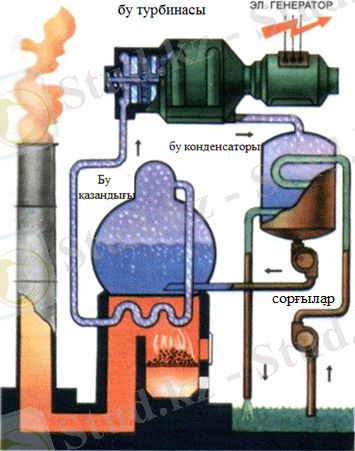

Сурет 2. ЖЭС жұмыс істеу принципі.
ЖЭС-тардың жұмыс істеу принципі мынадай: Бу қазандығында отын жанады.Жанған кезде бөлінетін бу суды буға айналдырады.Одан кейін ол бу қазандықты айналымда жүреді,кейін ол буды қыздырады.Бу үлкейіп турбинаны айналдырады, ал турбина эл.генераторды айналдырады.Кейін жұмыс істеген бу конденсатталады. Конденсатталған су қыздыру системалары арқылы қазандыққа қа тарылады.
Барлық бу қазандықтары өз құрылғыларының бірдей принципімен жұмыс істейді:
Қазандықтың үстіңгі бөлігінде электр сорғыны пайдалану арқылы суды күшпен қамтамасыз ететін барабанға арналған резервуар бар;
Осы резервуардан су құбырдың төменгі бөлігінде орналасқан арнайы коллекторларға түседі;
Коллектордан жоғарғы бетке дейін жанармай жанармай аймағында (қазандық пеші) өтетін тағы бір құбыр бар.
Осылайша, буды өндіруге арналған бұл құрылғыны су мен будың қызған қоспасы суық суға қарағанда төмен тығыздықта болатын байланыс арналары жүйесімен салыстыруға болады. Осы айырмашылықтың салдарынан су үнемі бу-су қоспасын құрылғының үстіне жібереді, мұнда бу сепаратордан су бөледі.[2]
Содан кейін су қайтадан цистернаға кіреді, ал бу - отын жану аймағында орналасқан бу құбырына түседі. Нәтижесінде газ тәріздес судағы су одан да көп қызады, бұл будың қысымын едәуір арттырады. Қазір будың сипаттамалары қажетті параметрлерге жетті.Бұдан басқа, оны жылу бөлмелері үшін немесе әртүрлі қондырғылардың айналмалы турбиналары, соның ішінде электр энергиясын өндіру үшін пайдалануға болады. (Сурет 3)

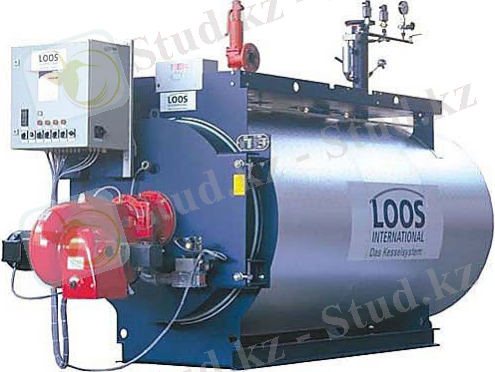

Сурет 3. Бу қазандығы
Барлық бу қазандықтары бірнеше параметрлер бойынша жіктелуі мүмкін. Мысалы, отын түрлеріне сәйкес, олардың жұмыс істеуі үшін қазандықтар бөлінеді:
Сұйық отын;
Газ;
Көмір;
Электрлік;
Газ және мұнай газы.
Және осы құрылғылардың тағайындалған пунктіне байланысты олар келесіге бөлінеді:
Энергия (мұндай қазандықтар электр энергиясын өндіретін электр станцияларының турбиналарының жұмысын қамтамасыз ету үшін бу шығарады);
Өнеркәсіптік (өнеркәсіптік кәсіпорындарда түрлі жүйелердің функционалдығын қамтамасыз ету);
Пайдалану (қайталама ресурстарда жұмыс істеу, мысалы, арнайы зауыттарда қалдықтарды жағу);
Тұрмыстық (жеке жылыту жүйесінде жұмыс істеуге арналған).
----------------------------------- ----------------------------------- ----------
Олардың дизайн ерекшеліктеріне сәйкес, бу қазандықтарының ең көп таралған түрлері:
----------------------------------- ----------------------------------- ----------
Газ құбыры.
----------------------------------- ----------------------------------- ----------
Су құбыры.
----------------------------------- ----------------------------------- ----------
Тікелей ағын.
----------------------------------- ----------------------------------- ----------
Шойын кескіні.
----------------------------------- ----------------------------------- ----------
Блок-тасымалданатын
2.2 Су құбыры қазандары және оның түрлері
Бұл бу қазандарының құрылысы қазіргі заманға сай, сондықтан қуатты әрі қауіпсіз. Дегенмен, мұндай бу қазандықтары өздерінің газ түтікшелеріне қарағанда күрделі құрылыс бар.
Бірақ бұл кемшілікті осы дизайнның бірқатар артықшылықтары қарастырады:
Осы типтегі қазандықтар жұмыс температурасына қысқа мерзімде қызады;Қазандықты шамадан тыс жүктеу жағдайында мүлдем жарылысқа төзімді;Мұндай құрылғылар әртүрлі жүктемелермен жұмыс істеу үшін оңай конфигурациялануы мүмкін;Оларды орнату алаңына оңай тасымалдауға болады.

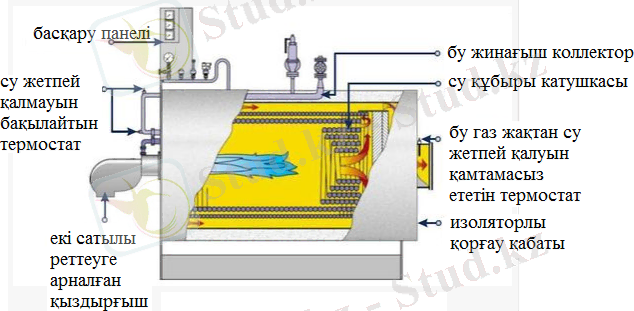

Су-құбыр қазандық тұмау кешенді құрылғы арнайы жүйе бөлімінен, және қатпарлану, отын жану шығарған жылу энергиясын қамтамасыз бастап бірнеше рет қаражаттарының қозғалысы болып табылады су құбыры бар, бұл жылуды ұлғайтады, демек, қазандықтың тиімділігі.[3]
Су құбыры қазандары, өз кезегінде, бөлінеді:
Көлденең (барабанды-түрі контейнер бойлық әуендерден немесе көлденең, онда).
Тік (бұл жағдайда қазандық құрылғысы тек 1 ғана емес, сонымен қатар бірнеше бу барабаны да болуы мүмкін).
Радиациялық, ұйымдастырылған бу барабандар, немесе олардың комбинациясы ретінде көлденең және тік, оның құрамына ие. Кейде мұндай бу қазандықтарын тиімді пайдалану үшін мәжбүрлі айналымды да қолдануға болады.
Сонымен қатар, су құбыры қазандығының тиімділігін арттыру үшін жиі пайдаланылады, бұл жанармайдың жану аймағындағы жылу энергиясының босатылуын едәуір арттыруға мүмкіндік береді (осылайша қазандықтың тиімділігін арттырады), ал қабырғалардың жылу оқшаулау сипаттамаларына қойылатын талаптарды азайтады.
Өрт сөндіру құрылғысы - бұл судың ағып кетуі арқылы тығыз орналасқан құбырлар. Жылытудан кейін бу құбырларынан бу қазандықтың жалпы бу жүйесіне жіберіледі. Қазандықтардың түрлері:
* Тік ағындық қазандықтар
* Шойындық секциялық қазандықтар
* Электрлі қазандар
* Ыстық су қазандығы
Тік ағындық қазандықтар. Толығырақ айта кететін болсақ осы түрдегі бу қазандығы рұқсат етілген жүктемеден аспайтын режимде жұмыс істей алады және қазандықтағы бу қысымы рұқсат етілген ең үлкен мәннен айтарлықтай жоғары болғанда. Осы түрдегі қазандықтарда құбырлар арқылы суды мәжбүрлеп сорып алу пайдаланылады, ол бір ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
