Энергия қондырғысының құрылысы



Пән: Электротехника
Жұмыс түрі:  Реферат
Тегін:  Антиплагиат
Көлемі: 13 бет
Таңдаулыға:
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ
СЕМЕЙ қаласының ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Кафедра: Техникалық физика және жылуэнергетикасы
(кафедраның атауы)

Мамандық: 5В071700 - Жылуэнергетикасы
(шифр, мамандық атауы)

ЕСЕП
Оқу практикасы
(Практика түрі)

Семей қаласының РК-1 қазандығы
(практикадан өту орны)

Білім алушы: II курс, ТЭ-617 Танатова Е.
(курс, группа) (қолы, күні)

Университеттен практика
жетекшісі: Жамбаева М.Қ.
(қолы, күні)

Комиссия
мүшелері: ________________________ ___________________
(қолы, күні) (Ф.И.О.)
________________________ ___________________
(қолы, күні) (Ф.И.О.)
_________________________ ___________________
(қолы, күні) (Ф.И.О.)
___________
(баға)

Семей - 2018
Мазмұны

Кіріспе 2
1 Жылу электр станциясы 3
2 Электр станциясы 4
3 Жеке тапсырма. Жылу электр станциясының энергия қондырғысының жұмыс режимдері. 7
3.1 Энергия қондырғысы. 7
3.2 Энергия қондырғысының құрылысы 9
3.2.1 Бу турбиналарының негізгі жобалары 10
3.2.2 Электр генераторы 12
Қорытынды 16
Пайдаланылған әдебиеттер тізімі 17

Кіріспе

Біздің өндірістік тәжірибеден өтетін орнымыз Семей қаласының РК-1 қазандығы.Онда біз қазандық не үшін керек,қалай жұмыс істейді,құрылысы қандай екенін үйрену болатын.Алғашқы күні бізді жалпы зауытпен таныстырды.Яғни заводтың алып жатқан аумағын,қашан салынғанын,қанша қазандық бар екенін көріп таныстық.Және бұл зауыттың жұмыс істеу принципін айтатын болсақ барлығы судан басталады. Судың (және будың туындысы ретінде) CHP-де негізгі салқындатқыш болып табылатындықтан, ол қазандыққа кірер алдында оны алдын ала дайындауға тиіс. Қазандықтарда масштабтау болмауы үшін, бірінші кезеңде су жұмсартылуы керек, ал екіншісінде барлық қоспалар мен кірмелерді тазалау керек.
Жылу электр станциясы - тәулік бойы жұмыс істейтін стратегиялық нысан және жылына 365 күн. Сондықтан, барлық жерде және барлық жерде резерв бар. Отын отын емес. Табиғи газ немесе басқа жанармай болмаған жағдайда, станция мазутпен жұмыс істей алады, ол жол бойында орналасқан үлкен резервуарларда сақталады, содан кейін қазандық және турбиналық цех.Ол екі бөліктен тұрады: біріншіден, он екі қабатты үй бар қазандықтар бар. ЖЭО-да барлығы бірнеше рет болуы мүмкін.
Егер ЖЭО көмірде жұмыс істесе, қосымша тазалау қажет. Бірақ табиғи газ қажет емес. Қазан-турбина цехының екінші бөлімінде электр энергиясын өндіретін қондырғылар бар. Қозғалтқыш бөлмесінде жалпы сыйымдылығы 460 МВт (мегаватт) немесе одан көп болуы мүмкін. Мұнда қазандықтан қыздырылған бу шығып тұрады. Ол үлкен қысымда турбиналық пышақтарға бағытталып, айналмалы ротордың айналымын 3000 айналым жылдамдықта айналдыруға мәжбүр етеді.

1 Жылу электр станциясы

Жылу электр станциясы (немесе жылу электр станциясы) жылу энергиясына жану кезінде жанармайдың химиялық энергиясын, содан кейін генератор білігінің айналуының механикалық энергиясын түрлендіру арқылы электр энергиясын өндіретін электр станциясы болып табылады. Жанармай ретінде әртүрлі қазба отындары кеңінен пайдаланылады: көмір, табиғи газ, сирек - мазут, бұрын - шымтезек және мұнай тақтатастары Көптеген ірі жылу станциялары тек электр энергиясын ғана өндіреді - дәстүрлі ГРЭС, қазіргі кезде IES; Орташа станциялар жылумен жабдықтау схемаларында жылу алу үшін пайдаланылуы мүмкін.
ЖЭС-тардың жұмыс істеу принципі мынадай: Бу қазандығында отын жанады.Жанған кезде бөлінетін бу суды буға айналдырады.Одан кейін ол бу қазандықты айналымда жүреді,кейін ол буды қыздырады.Бу үлкейіп турбинаны айналдырады, ал турбина эл.генераторды айналдырады.Кейін жұмыс істеген бу конденсатталады. Конденсатталған су қыздыру системалары арқылы қазандыққа қа тарылады.
Энергия - жаһандық жылынудың қолайсыз салдарын болдырмау үшін қажет болатын әлемдік экономика секторларының бірі. CO2 шығарындыларының жаһандық бюджетіне негізделген энергетикалық инфрақұрылымның бағалары 2017 жылдан кейін әлемде отынмен жұмыс істейтін жаңа электр станцияларын пайдалануға болмайды.
Содан кейін су қайтадан цистернаға кіреді, ал бу - отын жану аймағында орналасқан бу құбырына түседі. Нәтижесінде газ тәріздес судағы су одан да көп қызады, бұл будың қысымын едәуір арттырады. Қазір будың сипаттамалары қажетті параметрлерге жетті.Бұдан басқа, оны жылу бөлмелері үшін немесе әртүрлі қондырғылардың айналмалы турбиналары, соның ішінде электр энергиясын өндіру үшін пайдалануға болады.
Дәстүрлі жылу электр станцияларында, отын бу қазандық (бұрынғы, сондай-ақ бу генераторлары деп аталады), жылыту және бу жемшөп суға айырбастау, арнайы құбырлар (су-құбыр қазандық) жылы pumpable қазандық пеште өртеп жатыр. аралас бу турбина және электр генераторы - жоғары (400-650◦С - қа дейін) температура мен (МПа ондаған бірнеше дейін) қысым нәтижесінде ыстық бумен бу құбыр карбюраторлар арқылы беріледі. сатылы бу турбиналары, бу жылу энергиясы ішінара электр генераторы бойынша айналу механикалық энергиясына айналады. ЖЭС зауытында бу жылу энергиясының бөлігі желілік жылытқыштарда да қолданылады.

2 Электр станциясы

Электр станциясы - бұл электр станциясын, қондырғылар жиынтығын, тікелей электр энергиясын өндіру үшін пайдаланылатын қондырғыларды және аппаратты, сондай-ақ белгілі бір аумақта орналасқан қажетті ғимараттар мен ғимараттар.
Көптеген электр станциялары, гидроэлектрлік, жылу (атом электр станциялары, жылу электр станциялары және т.б.) немесе жел паркі, өз жұмысында генератор білігінің айналмалы қуатын пайдаланады.
Тоқ көзіне қарай электр станциясы:
+ Атомдық электр станциялары(Сурет 1)
+ Органикалық отынмен жұмыс істейтін электр станциялары (тар мағынасында жылу электр станциялары)(Сурет 2)
+ Мұнаймен жұмыс істейтін электр станциялары
+ Қатты отындық электр станциялары
+ Гидроэлектр станциялары(Сурет 3)
+ Жел электр станциялары (Сурет 4)
+ Геотермалдық электр станциялары
+ Күн электр станциялары болып түрленеді.(Сурет 5)
Қуат блогының түріне байланысты:
+ Жылу қондырғысы бар электр станциялары
+ Қарапайым машина генераторы бар электр станциялары
+ Магнитогидродинамикалық генераторлы электр станциялары
+ Күн батареялары бар электр станциялары
+ Отын элементтеріне негізделген электрохимиялық электр станциялары болып бөлінеді.
Нейтронды флюстер, альфа-, бета-, гамма сәулелер және бөлу сынықтары оған еніп қуатты емес, қоршаған кеңістіктен изолятор ретінде биологиялық реактор қорғау функциялары. Биологиялық қорғау қызметкерлерінің қауіпсіз еңбек жағдайларын жасау үшін әзірленген.
Турбина механикалық энергия электр генераторы ротордың ішіне бу энергиясын түрлендіру үшін арналған. генераторы электр желісіне әрі беру үшін қажетті мәндерге түрлендіріледі қадамдап арттырылатын трансформатор, жеткізілетін электр энергиясын жасайды. энергия бөлігі, сондай-ақ өз қажеттіліктерін төмендеткіш трансформатор беріледі.
Турбинаға түсетін бу конденсацияға түседі. Конденсациялаушы буды салқындату үшін қызмет етеді, ол конденсациядан кейін бу генераторына регенераторлық алмастырғыш арқылы айналым сорғымен жеткізіледі. Регенераторлық алмастырғышта су бастапқы мәніне дейін салқындатылады.
Реактордағы қыздырылған бастапқы тізбектің жылу ортасы аралық жылу алмастырғышта екінші схеманың жылу тасымалдағышына жылу береді. Ал ол, өз кезегінде, бу генераторындағы жұмыс органына жылу береді.
Циркуляциялық сорғылар салқындатқышты тізбектегі тізбектерге жылжытады, сондай-ақ резервуардағы конденсаторға салқындату суын жеткізеді.
Мәселен, атомдық электр станциялары ЖЭС-тан ерекшеленеді, себебі ЖЭС-дағы жағдайдағыдай, атомдық отын ядролық реакторда емес, ядролық реакторларда күйдірілген кезде, будың генераторында жұмыс ортасы жылу алады. АЭС көпфункционалды тізбегі радиациялық қауіпсіздікті қамтамасыз етеді және жабдықты ұстауға ыңғайлы етеді. Схемалар санының таңдауы реактордың түріне және салқындатқыштың қасиеттеріне байланысты анықталады, оның турбиналық жұмыс сұйықтығы ретінде пайдалану үшін жарамдылығын сипаттайды.

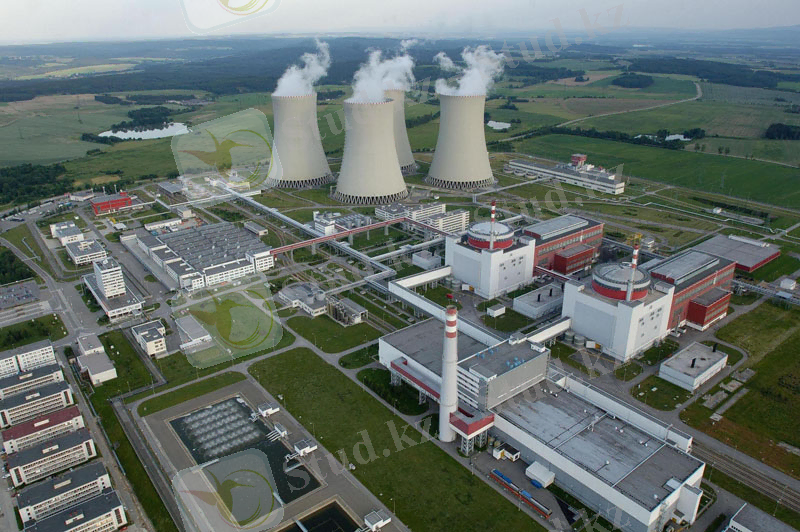

Сурет 1.Атом электр станциясы.

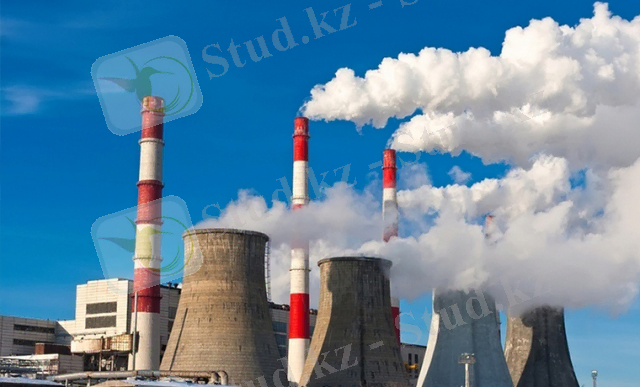

Сурет 2.Жылу электр станциясы.

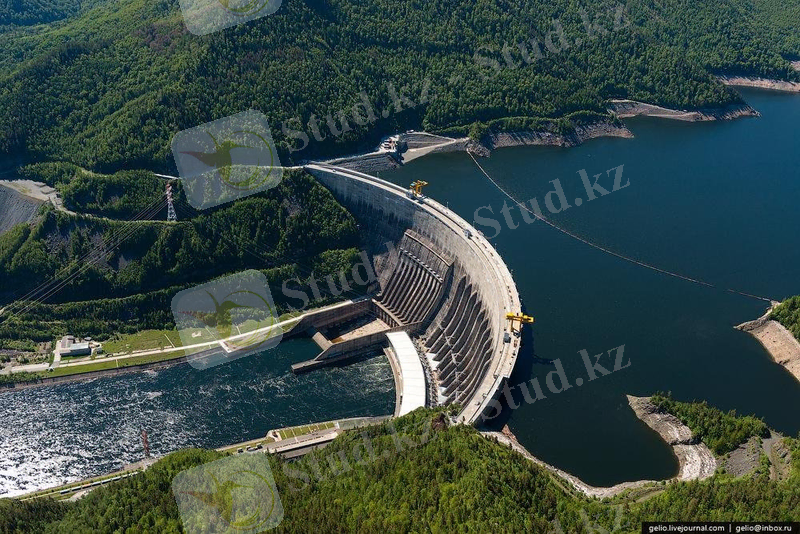

Сурет 3. Гидро электр станциясы.

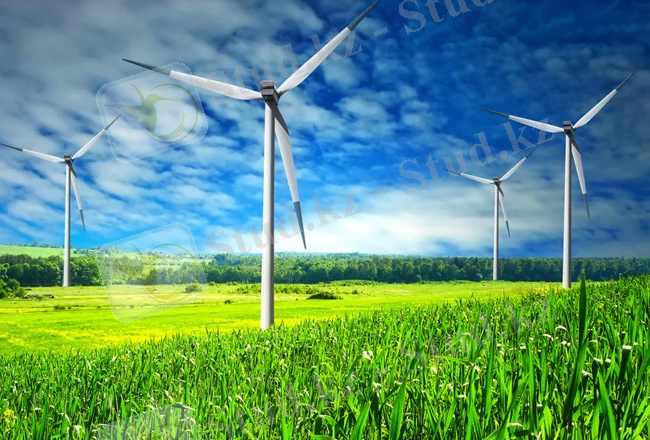

Сурет 4.Жел электр станциясы.

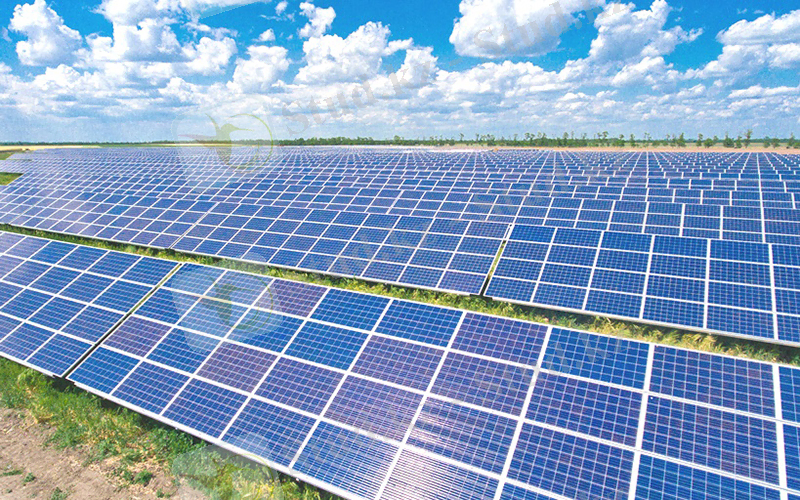

Сурет 5.Күн электр станциясы.

3 Жеке тапсырма. Жылу электр станциясының энергия қондырғысының жұмыс режимдері.

3.1 Энергия қондырғысы.

Энергетикалық қондырғы атомдық немесе ядролық емес жылу электр станцияларының дербес бөлігі болып табылады, яғни электр қуатын өндірудің технологиялық кешені, мысалы, бу қазандығы немесе ядролық реактор, турбина, турбогенератор, қосалқы трансформатор, қосалқы жылу және электр жабдығы, бу құбырлары және су құбыры және т.б. басқа.
Энергия қондырғыларын энергетикалық қондырғылардың орналасуы блок деп атайды, мұндай жобаны іске асыру үшін жобалық шешімдер блоктау деп аталады. Оның басты мақсаты - электр станциясының жылу схемасын таңдау.
Блокты электр станцияларында құрамында әртүрлі бу турбиналарының бір-бірімен байланысы жоқ. Блокшинства принципі электр станциясының жылу және электр тізбектеріне де, оның құрылыс бөлігіне де қатысты.
Блокты блоктау бұғаттаудан бірнеше айқын артықшылықтарға ие - соңғы әдетте будың орташа аралық қызып кетпейтін ядролық емес жылу электр станцияларына ғана қолданылады. Ядролық қондырғылар әрдайым блокқа салынған.(Сурет 6)

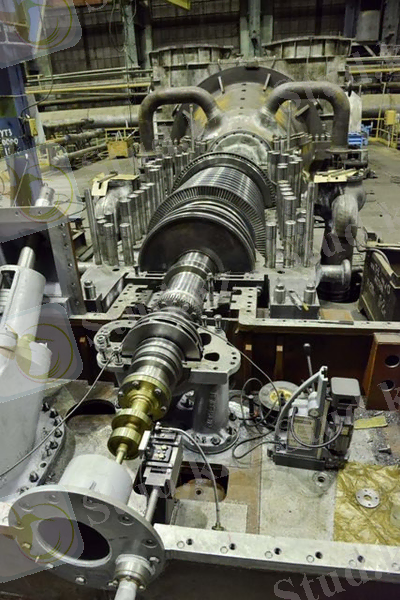

Сурет 6. Энергия қондырғысы.
Блоктық станциялардың ерекшеліктері:
Жылу схемасының типіне сәйкес ядролық емес жылу электр стансалары блоктық және блоксызға бөлінген (секциялық, орталықтандырылған, секализацияланған). Барлық атом электр станциялары модульдік болып табылады.
Блок диаграммасында станцияның әр түрлі бу-турбиналық қондырғыларының барлық негізгі және қосалқы жабдықтары бір-бірімен технологиялық байланыстары жоқ. Жалпы, тек қана қосалқы желілер жұмыс істей бастайды, қосымша суды және басқа мақсаттармен қамтамасыз етеді.
Кезде бу қазандықтарын барлық жұп емес-блок үлгісі (сшитым ЖЭС) ортақ бу желісіне тамақтандырып, бірақ ол осылайша ол кез келген турбина жеткізуге барлық қазандықтардың бу пайдалануға болады, турбиналық астам таратылады, себебі. Суды қазандықтарға беру үшін сызықтарда кросс-сілтемелер бар.
Мұндай оңайлатылған құбырлар схема және клапандар саны азаяды, өйткені, емес блок блок TES арзан. Сондай-ақ, жекелеген бөлімшелерінің бақылауды жеңілдетілген және технологиялық процестерді автоматтандыруды жеңілдетеді. Дегенмен, бір блоктың жұмыс істеуі басқаларға әсер етпейді.
Электр станциясының кеңейтілуімен кейінгі қондырғылар әртүрлі энергетикалық және технологиялық параметрлерге ие болуы мүмкін, бұл уақыт бойынша кеңейтілген станцияға неғұрлым қуатты қондырғыларды жоғары параметрлермен орнатуға және зауыттың техникалық-экономикалық көрсеткіштерін арттыруға мүмкіндік береді. Сонымен бірге, жаңа жабдықтарды реттеу және дамыту қазірдің өзінде жұмыс істеп тұрған энергетикалық қондырғылардың жұмысына әсер етпейді.
Бұғаттау, сондай-ақ, инженерлік коммуникациялардың бас жоспарын және ұзақтығын қысқарту үшін қолданылады. Бұл үшін негізгі және қосалқы ғимараттар мен құрылыстар жекелеген ірі ғимараттарға жинақталған (мүмкіндігінше) тығыз. Осылайша, индустриалды учаскелердің даму тығыздығы артып, нәтижесінде аумақтың пайдалану нормасы артады және жабдықтың көлемін азайтады, ал энергияның жоғалуы азаяды. Конструкцияларды блоктау техникалық қызмет көрсету үшін жағдайды айтарлықтай жақсартады.
Алайда, блоктық жылу электр станцияларының қалыпты жұмыс істеуі үшін жабдықтардың сенімділігі блоктық емес құрылғыларға қарағанда айтарлықтай жоғары болуы керек, себебі блоктағы резервтік қазандар жоқ.
Блоктың ЖЭС-інде блокта кеңінен қолданылатын жасырын резерв деп атауға болмайды (қазандықтың ықтимал сыйымдылығы турбина үшін қажетті ағынның мөлшерінен асып кетсе, будың бір бөлігі басқа ауыстырылады).
Қолданылуы:
Аралық қатты қызып тұрған бу-турбиналық қондырғылар үшін блоктық схема ... жалғасы
