ЖЭС құрылысы

Пән: Электротехника
Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 17 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ
СЕМЕЙ қаласының ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Кафедра: Техникалық физика және жылуэнергетикасы
(кафедраның атауы)

Мамандық: 5В071700 - Жылуэнергетикасы
(шифр, мамандық атауы)

ЕСЕП
Оқу практикасы
(Практика түрі)

Семей қаласының РК-1 қазандығы
(практикадан өту орны)

Білім алушы: II курс, ТЭ-617 Тұрсынғали Д.Б.
(курс, группа) (қолы, күні)

Университеттен практика
жетекшісі: Шалағанова А.Н.
(қолы, күні)

Комиссия
мүшелері: ________________________ ___________________
(қолы, күні) (Ф.И.О.)
________________________ ___________________
(қолы, күні) (Ф.И.О.)
_________________________ ___________________
(қолы, күні) (Ф.И.О.)

___________
(баға)
Семей - 2018
Мазмұны

Кіріспе 2
1 Жылу электр станциясы 3
2 Жеке тапсырма.ЖЭС - ның жалпы түсініктемесі және оның Қазақстан энергетикасындағы орны 5
2.1 ЖЭС құрылысы. 5
3 ЖЭС түрлері 12
Қорытынды 18
Пайдаланылған әдебиеттер тізімі 19

Кіріспе

Біз Өндірістік тәжірибені Семей қаласының РК-1 аудындық қазандығында өттік.Өндірістік тәжірибенің мақсаты біздің сол қазандықтың жұмысымен танысып біліп үйрену болатын. Алғашқы күні бізді жалпы зауытпен таныстырды.Яғни заводтың алып жатқан аумағын,қашан салынғанын,қанша қазандық бар екенін көріп таныстық.Және бұл зауыттың жұмыс істеу принципін айтатын болсақ барлығы судан басталады. Судың (және будың туындысы ретінде) негізгі салқындатқыш болып табылатындықтан, ол қазандыққа кірер алдында оны алдын ала дайындауға тиіс. Қазандықтарда масштабтау болмауы үшін, бірінші кезеңде су жұмсартылуы керек, ал екіншісінде барлық қоспалар мен кірмелерді тазалау керек.
Егер ЖЭО көмірде жұмыс істесе, қосымша тазалау қажет. Бірақ табиғи газ қажет емес. Қазан-турбина цехының екінші бөлімінде электр энергиясын өндіретін қондырғылар бар. Қозғалтқыш бөлмесінде жалпы сыйымдылығы 460 МВт (мегаватт) немесе одан көп болуы мүмкін. Мұнда қазандықтан қыздырылған бу шығып тұрады. Ол үлкен қысымда турбиналық пышақтарға бағытталып, айналмалы ротордың айналымын 3000 айналым жылдамдықта айналдыруға мәжбүр етеді.

1 Жылу электр станциясы

Жылу электр станциясы (немесе жылу электр станциясы) жылу энергиясына жану кезінде жанармайдың химиялық энергиясын, содан кейін генератор білігінің айналуының механикалық энергиясын түрлендіру арқылы электр энергиясын өндіретін электр станциясы болып табылады. Түрлі қазба отын отын ретінде кеңінен қолданылады: көмір, табиғи газ, кем жиі - мазут, бұрын - шымтезек және мұнай тақтатас. Көптеген ірі жылу станциялары тек электр энергиясын өндіреді - дәстүрлі ГРЭС, қазіргі кезде; Орташа станциялар жылумен жабдықтау схемаларында жылу алу үшін пайдаланылуы мүмкін.
Дәстүрлі жылу электр станцияларында отын бумен пеште (бу бұрын да бу генераторлары деп аталады) қыздырылып, қыздыруға және арнайы түтікшелерде (су құбыры қазандығында) қазандықтың ішіне сорылған суды ағызуға мүмкіндік береді. Алынған жоғары температурада (400-650 градус цельсийге дейін) және қысымды (бірліктен он мпаға дейін) жоғары қызып кететін бу бу бүйірінен турбогенераторға - аралас бу турбинасына және электр генераторына жіберіледі. Көп сатылы бу турбинасында будың жылу энергиясы электр генераторы орнатылған біліктің айналу механикалық энергиясына ішінара айналдырылады. ЖЭС зауытында бу жылу энергиясының бөлігі желілік жылытқыштарда да қолданылады.(Сурет 1)
Бірқатар жылу электр станцияларында газ турбинасы схемасы кеңінен таралған, онда газ немесе сұйық отынды жағу арқылы алынған ыстық газдар қоспасы электр генераторына қосылатын газ турбина зауытының турбинасын айналдырады.
Турбинадан кейін бу қазандығы (аралас циклдік қондырғы) немесе жылумен жабдықтау (Газ турбинасы) үшін қуат алу үшін қазандықта пайдалы пайдалану үшін газдар жеткілікті түрде ыстық күйінде қалады.(Сурет 2)

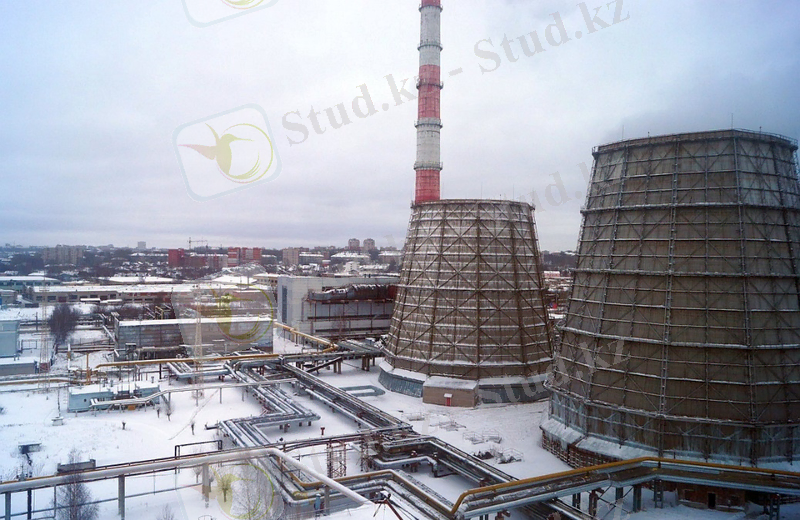

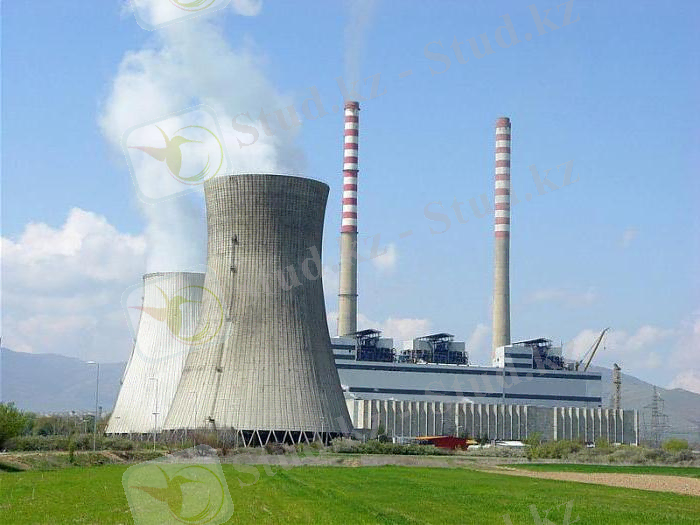

Сурет 1. Жылу электр станциясы

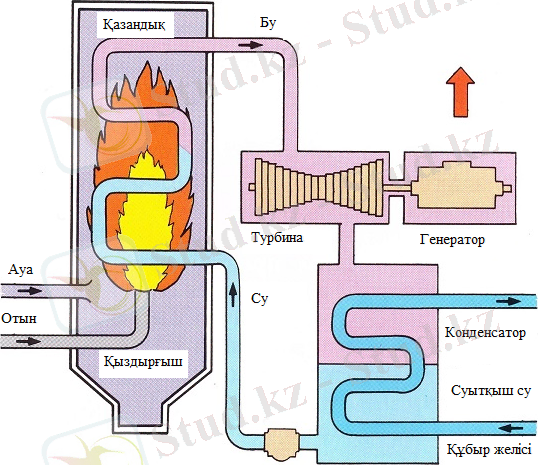

Сурет 2.ЖЭС жұмыс істеу принципі

2 Жеке тапсырма.ЖЭС - ның жалпы түсініктемесі және оның Қазақстан энергетикасындағы орны

2.1 ЖЭС құрылысы.

Жылу электр станциясы ол бір мезгілде ыстық су,электр тоғын қосымша басқа тұрмысқа қежетті өнімдерді өндіретін өндіріс орны.ЖЭС құрылысына келетін болсақ, ол Бу қазандықтары,аралық насостар,құбырлар,бу турбинасынан,электр генераторынан,градирнялардан,суықты ш бассейндері -
нен тұрады.(Сурет 3)

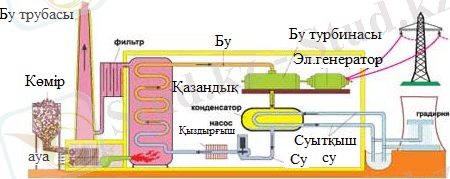

Сурет 3.ЖЭС құрылысы

Дәстүрлі жылу электр станцияларында отын бумен пеште (бу бұрын да бу генераторлары деп аталады) қыздырылып, қыздыруға және арнайы түтікшелерде (су құбыры қазандығында) қазандықтың ішіне сорылған суды ағызуға мүмкіндік береді. Алынған жоғары температурада (400-650◦С-ге дейін) және қысымды (бірліктен он мпаға дейін) жоғары қызып кететін бу бу бүйірінен турбогенераторға - аралас бу турбинасына және электр генераторына жіберіледі. Көп сатылы бу турбинасында будың жылу энергиясы электр генераторы орнатылған біліктің айналу механикалық энергиясына ішінара айналдырылады. ЖЭС зауытында бу жылу энергиясының бөлігі желілік жылытқыштарда да қолданылады.
Бірқатар жылу электр станцияларында газ турбинасы схемасы кеңінен таралған, онда газ немесе сұйық отынды жағу арқылы алынған ыстық газдар қоспасы электр генераторына қосылатын газ турбина зауытының турбинасын айналдырады. Турбинадан кейін бу қазандығы (аралас циклдік қондырғы) немесе жылумен жабдықтау (Газ турбинасы) үшін қуат алу үшін қазандықта пайдалы пайдалану үшін газдар жеткілікті түрде ыстық күйінде қалады.
Типтері:
+ Қазандық турбиналық электр станциялары
+ Конденсациялық электр станциялары (ГЭС-ті, тарихи маңызға ие ГРЭС
ГРЭС)
+ Когергендеу қондырғылары (жылу электр станциялары, жылу электр станциялары)
+ Газ турбиналық электр станциялары
+ Біріктірілген циклды қондырғылар негізінде электр станциялары
+ Электр қозғалтқыштарына негізделген электр станциялары
+ Қысыммен тұтану (дизель)
+ Ілгек отпен
+ Аралас цикл

Бу қазандықтары. Жанармай жануы кезінде шығарылған жылудың салдарынан атмосферадан жоғары қысымды су буларын шығаратын құрылғы, сондай-ақ пайдаланылған газдардың жылуы. Негізгі бөліктер: өрт сөндіргіш, жылытқыш, эконометр, ауаны қыздырғыш, онтогенез және корпус. Газдардың жылыту бетіне жуу түрі бойынша, су құбыры қазандықтары, газ құбырлары қазандықтары және аралас заттар бөлінеді. Теңіз кемелеріне орнатылатын бу қазандықтары шартты түрде төменгі қазандықтарға бөлінеді (1,52 МПа дейін қысыммен бу шығарады), орта (44,5 МПа) және жоғары (4,5 МПа) қысым.
Белгілеу бойынша олар негізгі бөліктерге бөлінеді (олар кеменің қозғалысын қамтамасыз ететін бу турбиналарының қозғалысы үшін бу шығарады) және қосалқы қазандықтар (қалдықтардың жылу қазандықтарын қоса алғанда). Кеме қазандықтарына отын мазут пайдаланған кезде. Ол қазандықтың бір бөлігі ретінде жұмыс істейді.(Сурет 4)

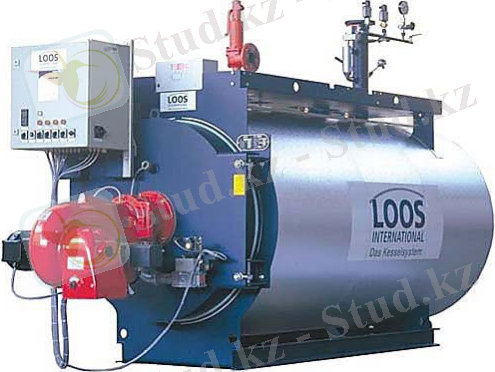

Сурет 4. Бу қазандығы

Барлық бу қазандықтары бірнеше параметрлер бойынша жіктелуі мүмкін. Мысалы, отын түрлеріне сәйкес, олардың жұмыс істеуі үшін қазандықтар бөлінеді:
+ Сұйық отын;
+ Газ;
+ Көмір;
+ Электрлік;
+ Газ және мұнай газы.
Және осы құрылғылардың тағайындалған пунктіне байланысты олар келесіге бөлінеді:
+ Энергия (мұндай қазандықтар электр энергиясын өндіретін электр станцияларының турбиналарының жұмысын қамтамасыз ету үшін бу шығарады);
+ Өнеркәсіптік (өнеркәсіптік кәсіпорындарда түрлі жүйелердің функционалдығын қамтамасыз ету);
+ Пайдалану (қайталама ресурстарда жұмыс істеу, мысалы, арнайы зауыттарда қалдықтарды жағу);
+ Тұрмыстық (жеке жылыту жүйесінде жұмыс істеуге арналған).
----------------------------------- ----------------------------------- ----------
Олардың дизайн ерекшеліктеріне сәйкес, бу қазандықтарының ең көп таралған түрлері:
+ ----------------------------------- ----------------------------------- ----------
Газ құбыры.
+ ----------------------------------- ----------------------------------- ----------
Су құбыры.
+ ----------------------------------- ----------------------------------- ----------
Тікелей ағын.
+ ----------------------------------- ----------------------------------- ----------
Шойын кескіні.
+ ----------------------------------- ----------------------------------- ----------
Блок-тасымалданатын
Бу турбинасы. Бу энергиясы механикалық жұмысқа айналатын жылу қозғалтқышы.Бу турбиналық плацдарында қысылған және қыздырылған су буының ықтимал энергиясы кинетикалық түрлендіріледі, ол өз кезегінде механикалық жұмысқа айналады - турбина білігінің айналуы.Бу бусының буы бағыттаушы құрылғылардан ротордың айналасында бекітілген қисық пышақтарға шығады және оларға әсер етеді, ротордың айналуына әкеледі.Бу турбинасы бу турбиналық қондырғының (PTU) элементтерінің бірі болып табылады.Бу турбинасы мен электр генераторы турбоагрегатты құрайды.(Сурет 5)

Сурет 5.Бу турбинасының бір бөлігінің құрылысы.

Бу турбинасы екі негізгі бөліктен тұрады. Бұрыштары бар ротор - турбинаның жылжымалы бөлігі. Форсирленген статор - бұл бекітілген бөлігі.Бу шығысының бағыты бойынша турбинаның осі бойымен қозғалатын булардың ағыны бар осьтік бу турбиналары, сондай-ақ, перпендикуляр будың ағынын бағдарлау және айналу осі айналу осіне параллель болып табылады.Цилиндрлер санына қарай турбиналар бір цилиндрге және екі-үш, төрт-бес цилиндрге бөлінген. Көп цилиндрлі турбиналар жоғары қысымды бөліктерде жоғары сапалы материалдарды қолданып, орта және төмен қысымды бөліктерде бу шығынын бифуркациялау арқылы көп мөлшерде біртекті термиялық энтальпия тамшыларын пайдалануға мүмкіндік береді.
Бұл турбина қымбат, күрделі және күрделі. Сондықтан, қуатты бу турбиналық қондырғыларда көпмақсатты турбиналар қолданылады.
Білектер саны бойынша жылулық үрдістің немесе ортақ беріліс берудің (редуктордың) жиынтығы қосылған жалғыз білікке, екі білікке, сирек трихвальға бөлінеді. Біліктердің орналасуы коаксиалды немесе параллель болуы мүмкін - білік осінің тәуелсіз орналасуы.
Тұрақты бөлігі - корпус (статор) - роторды қазу немесе орнату мүмкіндігі үшін көлденең жазықтықта ажыратуға болады. Корпус диафрагмаларды орнатуға арналған шұңқырларға ие, оның коннекторы турбина корпусының қосқышының жазықтықымен сәйкес келеді.Диафрагмалардың шеткі бөлігінде диафрагмаларға салынған немесе оған дәнекерленген қисық сызықшалардан тұратын шашатын арналар (торлар) бар.
Білек корпустың қабырғаларынан өтетін жерлерде булардың сыртқа шығуын (жоғары қысымды жағынан) және корпусқа (төменгі жағынан) ауаны сору үшін алдынғы тығыздағыштар орнатылады. Резент саңылауларды айналып өтіп, сахнаға дейін будың ағып кетуін болдырмау үшін ротордың диафрагмалары арқылы өтетін орындарға орнатылады.
Біліктің алдыңғы соңында айналу жылдамдығының номиналды жылдамдығынан 10-12% жоғарылауымен турбина автоматты түрде тоқтап, лимит реттегіші (қауіпсіздік контроллері) орнатылған.
Электр генераторы.
Энергетикалық қондырғы атомдық немесе ядролық емес жылу электр станцияларының дербес бөлігі болып табылады, яғни электр қуатын өндірудің технологиялық кешені, мысалы, бу қазандығы немесе ядролық реактор, турбина, турбогенератор, қосалқы трансформатор, қосалқы жылу және электр жабдығы, бу құбырлары және су құбыры және т.б. басқа.
Энергия қондырғыларын энергетикалық қондырғылардың орналасуы блок деп атайды, мұндай жобаны іске асыру үшін жобалық шешімдер блоктау деп аталады. Оның басты мақсаты - электр станциясының жылу схемасын таңдау.
Блокты электр станцияларында құрамында әртүрлі бу турбиналарының бір-бірімен байланысы жоқ. Блокшинства принципі электр станциясының жылу және электр тізбектеріне де, оның құрылыс бөлігіне де қатысты.
Блокты блоктау бұғаттаудан бірнеше айқын артықшылықтарға ие - соңғы әдетте будың орташа аралық қызып кетпейтін ядролық емес жылу электр станцияларына ғана қолданылады. Ядролық қондырғылар әрдайым блокқа салынған.
Блоктық станциялардың ерекшеліктері:
Жылу схемасының типіне сәйкес ядролық емес жылу электр стансалары блоктық және блоксызға бөлінген (секциялық, орталықтандырылған, секализацияланған). Барлық атом электр станциялары модульдік болып табылады.
Блок диаграммасында станцияның әр түрлі бу-турбиналық қондырғыларының барлық негізгі және қосалқы жабдықтары бір-бірімен технологиялық байланыстары жоқ. Жалпы, тек қана қосалқы желілер жұмыс істей бастайды, қосымша суды және басқа мақсаттармен қамтамасыз етеді.
Кезде бу қазандықтарын барлық жұп емес-блок үлгісі (сшитым ЖЭС) ортақ бу желісіне тамақтандырып, бірақ ол осылайша ол кез келген турбина жеткізуге барлық қазандықтардың бу пайдалануға болады, турбиналық астам таратылады, себебі. Суды қазандықтарға беру үшін сызықтарда кросс-сілтемелер бар.
Мұндай оңайлатылған құбырлар схема және клапандар саны азаяды, өйткені, емес блок блок TES арзан. Сондай-ақ, жекелеген бөлімшелерінің бақылауды жеңілдетілген және технологиялық процестерді автоматтандыруды жеңілдетеді. Дегенмен, бір блоктың жұмыс істеуі басқаларға әсер етпейді.(Сурет 6)

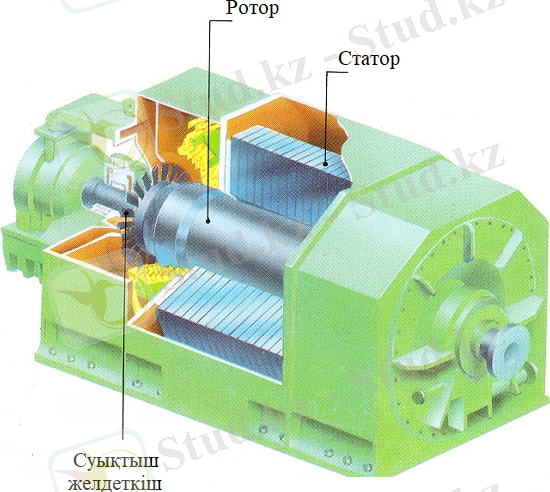

Сурет 6.Электр генераторының құрылысы.

Салқындатқыш мұнара. Салқындатқыш мұнара - ауа ағынының бағыты бойынша көп мөлшердегі суды салқындату үшін арнайы құрылғылар. Сондай-ақ олар салқындатқыш мұнара деп аталады - бұл түсінікті дыбыстар.
Бұл өнеркәсіптік кәсіпорындардың айналмалы сумен жабдықтау жүйелерінде суды салқындатудың ең тиімді құралдарының бірі. Жоғары мұнара айналдыратын судың тиімді салқындату үшін қажетті ауа ағыны жасайды. Шығарылған мұнаралар салқындатқыш мұнара мен ауаның салқындату мұнарасынан шыққан ауа қызған ауаның нақты салмақтарының айырмашылығына байланысты табиғи жоба жасау үшін қызмет етеді.Спринклерге ... жалғасы
