Иондаушы сәулелердің бағытын анықтау тәсілдері (эксперимент)

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 7 бет
Таңдаулыға:

Қазақстан Республикасы Білім және ғылым министрлігі
Семей қаласының Шәкәрім атындағы мемлекеттік университеті

СӨЖ
Орындаған: Мурзекенова М
Тексерген: Рахимжанов Б. А.
Тобы: ВС-603

Семей 2016 жыл

Иондаушы сәулелердің бағытын анықтау тәсілдері (эксперимент)

Жоспар:
1. Кіріспе
2. Негізгі бөлім
3. Қорытынды
4. Пайдаланылған әдебиеттер

Гейгер - Мюллер санауышы.
Зарядталған бөлшектерді тіркеу үшін қолданылатын құралдардың бірі - Гейгер - Мюллер санауышы. Схемасы 1 - суретте берілген. Жұқа, цилиндр формплы алюмини баллон А (диаметрі - 20 мм), екі ұшы изолятормен бекітілген және осы изоляторларға жіңішке металл сым В орнатылған. Баллон ішінен ауасы сорылып, орнына сутегі немесе инертті газдар енгізіледі, қысымы - 100 мм сын. Баг. Цилиндрмен металл қыл сым жоғарғы кернеуді Б ток көзіне қосылады. Егер металл сым мен цилиндр қабырғаларының арсына зарядталған бөлшек енетін болса, ол газды иондайды.

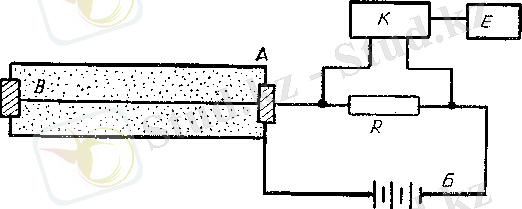

8 - сурет. Гейгер - Мюллер санауышының схемасы.[19]

Пайда болған газ иондары қыл мен цилиндр арасындағы күшті электр өрісінің әсерінен үлкен жылдамдықпен қозғала отырып жолында кездескен газдың бөлшектерін иондайды. Сөйтіп екінші реттегі иондар пайда болып, санауыш арқылы токтың үлкен импульсі өтеді. Ток импульсі кедергі R - да кернеу туғызып, ол кернеу К күшейткішіне және Е есептегішке беріледі.
Цилиндр мен қыл арасынындағы электр өрісін пайда болған импульсті күшейтуге жететіндей етіп, бірақ разряд өз бетімен жүруіне мүмкіндік
бермейтіндей етіп алады. Пайда болған ұзаққа созылмас үшін біраз уақыттан кейін разрядты сөдіру керек. Ол үшін санауыш ішіне этил спиртті, ацетон сияқты сөндіргіштер енгізеді. Бұлардың молекулалары зарядталған бөлшектердің әсерінен диссоцация құбылысына ұшырап, разряд аймағындағы зарядталған бөлшектерді жұтады. Нейтрондарды тіркеу, жоғарыда айтылып кеткендей, олардың екінші реттегі зарядталған бөлшектерді туғызуы арқылы жүргізіледі.

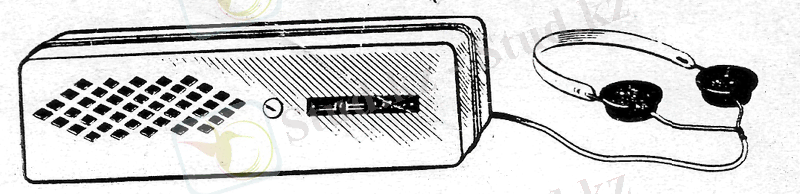

Лабораториялық индикатордың құрылмы және оның жұмыс істеу принципі.
Қондырғы 9 - сурет бойынша құрастырылады. Төмен жиілікті күшейткіштің кірісіне демонстациядық панелге бекітілген есептегіш универсал түзейткіштен қоректелінеді және де индикаторға 0 - ден 450 В-қа дейінгі аралықта реттелетін тұрақты кернеу ( қысқыштарын тізбектеп қосып, оларда 350 В-қа тең тұрақты кернеумен реттелетін 0 +- 100 В кернеу түсірілмейтін болсын), ал күшеткішке тұрақты 250 В кернеу мен айнымалы 6,3 кернеу беріледі.
Есептегіш түтік екі электроды бар цилиндір формалы немесе метал балоннан тұрады. Катод қызметін не металл балон, не шыны балонның ішкі бетіне жағылған өткізгіш қабат атқарады. Анод қызметін балон осін байлай керілкен жіңішке металл сым атқарады.

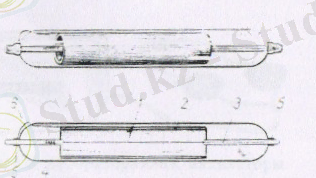

10 - сурет. Гейгер - Мюллер есептегіш түтігі ( жалпы түрі мен жармасып ):
1 - металл қылсым; 2 - шыны түтік ішіне жалатылған металл қабат; 3 және 4 - изоляциоланған қылсым ұштары; 5 - контактілер; 6 - өткізгіш.[13]

Төмен қымдағы балонның ішкі арнайы газ қоспаларымен толтырылған (аргон және спирт буымен ).
Есептегіш түтіктік электродтарындағы кернеуді әртектес күшті өрісте жіптің маңында электрондардың соқтығысуынан газ иондалатындай шамада таңдап алады.
Түтікке иондаушы бөлшек келіп түскенде газдың алғашқы иондалуы болады. Соққы әсерінен әрі қарай иондалу нәтижесінде түтіктегі ток кенет артады. Бұл ток жоғарғы Омдық резистор арқылы өтіп, резисторда кернеудің едәуір импульстарын тудырады, бұлар болса таратқыш конденсатор арқылы төмен жиілікті күшейткіштің кірісіне беріледі. Онда күшейтіледі де, олар дыбыс зорайтқыш арқылы қатты тырсыл түрінде ... жалғасы
