Кіріспе

Ел өнеркәсібін дамыту энергетика секторын дамыту арқылы қамтамасыз
етілуге тиіс. Электр энергиясын өндірудің өсуі, өз кезегінде, электр
энергиясын беруді және оны бөлуді ұтымды ұйымдастыруды талап етеді. Электр
энергиясын бөлудегі үлкен рөл қала электр желілеріне тиесілі.Электр
энергиясына сұраныстың өсуі халықтың өсуімен ғана емес, сондай-ақ
өнеркәсіптік кәсіпорындарда және қала тұрғындарының күнделікті өмірінде
сапалы өзгерістермен байланысты. Сонымен қатар, халықтың әл-ауқатының
тұрақты өсуі, оның материалдық және мәдени деңгейлері күнделікті тұрмыста
түрлі электр аспаптарының енгізілуін күшейтеді.Осыған байланысты
тұтынушыларға сенімді және үнемді энергиямен жабдықтауды қамтамасыз ететін
қалалық электр желілерінің қызметкерлеріне қойылатын талаптар едәуір артты.
Жұмыс қалалық желілердің техникалық жабдықталуының өзгеруімен және
тұтынушылардың электр энергиясының сапасына деген сұраныстарының артуымен
қиындатады.Қалалық желілер қызметкерлері өздерінің мүмкіндіктерін пайдалана
отырып, желілік құрылғылардың және желілік жабдықтардың сау жағдайын
қамтамасыз етуге, сондай-ақ желі жұмысының ең тиімді режимдерін жасауға өз
үлестерін қосуға міндетті.
1995 жылдың 17 қарашасында құрылған АрселорМиттал Темиртау муниципалды
электр тораптарында кіріспе тәжірибеден өтіп, қаланың электр желілерін
басқарып, олардың дамуын үнемі қадағалап отырады және Қарағанды қаласына
электр энергиясын үзіліссіз қамтамасыз етеді. Компанияда 39 445 адам еңбек
етеді.
Операциялық және диспетчерлік қызмет көрсету, трансформаторлық қосалқы
станциялар мен таратушы пункттерді жөндеу және пайдалану учаскесі, кабель
желілерін жөндеу және техникалық қызмет көрсету бөлімі, электр тарату
желілері мен көшелерді жарықтандыру, электрлік лаборатория, механикаландыру
алаңы және өндірістік дайындау алаңы.
Мен Электр жабдықтарын жөндеу цехы секциясында практикамен таныстым,
олармен танысып, трансформаторлық қосалқы станцияларды, оларға орнатылған
электротехникалық жабдықты, сондай-ақ қалада электр энергиясын беру мен
таратуды қамтамасыз етті.

Арселор Миттал Теміртау АҚ білім беру тарихы

Орталық Қазақстанда ірі болат зауытын салу туралы шешім КСРО-ның
шығысындағы қуатты өндірістік базаны дамытудың негізгі міндеттерінің бірі
болып табылады.
Қарағанды зауытында алғашқы үкімет құжаты Мәскеуде 1942 жылдың 25-
ші сәуірінде қол қойылған. Ол қарағандылық зауыттың толық металлургиялық
циклмен құрылысы бойынша ұсыныстар әзірлеу қажеттігін айтты
Бұл үшін қолайлы экономикалық және географиялық жағдай - Атасу
және Жезді кен орындарының ірі, жақын орналасқан темір және марганец
кендері, Топардың әктастары, Қарағанды көмір бассейні мен резервуарының
кокстелетін көмірлері және металл өнімдерін сатудың перспективалық
бағыттары. Мұның барлығы Теміртау мырзаны Қазақстанның металлургиялық
орталығы ретінде анықтады
Зауыт құрылысының басталуы - 1950 жылдың күзі. 1957 жылғы
желтоқсанда 1513 м3 көлеміндегі бірінші пештің салтанатты төсемі өтті.
Бүкіл ел Қазақстанның Магнитогорск құрылысына қатысты. Құрылыс
тапсырыстарын 607 кәсіпорын жүзеге асырды. 1960 жылдың 3 шілдесінде №1
пеште алғашқы қазақстандық шойын шығарылды. Бұл күн тек жоғары
технологиялық пештің туған күнін ғана емес, сонымен қатар Қарағанды
металлургия зауытының туған күнін де қарастырады. 1970 жылы Қарағанды
металлургия комбинатының базасында Қарағанды металлургиялық зауыты
құрылды.
Пневматикалық пештен құю машиналарына дейін алғашқы шойын
локомотивтік инженер В.Комов және инженер көмекшісі В.Вотсторм жіберді. К
құю машиналарында шойын құятын бригада Н.В. И. Құтушкиннің, Владимир
Васютиннің, шойын жұмысшылары В.Порянкиннің, Н.Назарбаевтың (Қазақстанның
болашақ президенті), К.З. Сарекенова (Теміртау қалалық атқарушы комитетінің
болашақ төрағасы, кейін Қазақстанның ірі экономикалық көшбасшысы), М.
Луева. Y.S. құю машиналарының жетекшісі.
Өрт сөндіру пеші мен құю машиналары арасындағы алаңда 40 мыңға жуық
адам қатысты. Кездесуді Қазақстан Республикасы Қарағанды облыстық
комитетінің бірінші хатшысы М.С. Соломенцев, Қазақстан Компартиясы Орталық
Комитетінің бірінші хатшысы Д. А. Қонаев.

Электр цехы

Электр жөндеу цехы 1956 жылы Гипромез қаласындағы Ленинград
филиалының стандартты дизайны мен 1964 жылы Қарағандыдағы Гипромез
филиалының сызбаларына сәйкес салынған. 1966 жылы қарашада пайдалануға
берілген

Цехтің негізгі мақсаты

1..500 кВт дейінгі қуаты бар электр машиналары мен 10 кВт дейінгі кернеуді
күрделі жөндеу және орташа жөндеуден өткізу, 2000 кВт дейінгі электр
машиналарын жөндеуден өткізу, оның салмағы 15 тоннадан аспайды
2.. Орнату учаскелерінде тікелей басты құрылғылардың электрлік машиналарын
жоспарлы түрде профилактикалық және орташа жөндеуден өткізу
3.. Максималды кернеуі 10 кВ дейінгі 1800 кВА дейінгі күштік
трансформаторларды күрделі жөндеу болып табылады
4.. Электрлік бақылау жабдықтары, қара материалдардан, пластмассадан және
баспасөз материалдарынан электр аспаптарының қосалқы бөлшектеріне арналған
катушкалар өндірісі

Дүкен құрылымы және жалпы сипаттамасы
Цехтың дүкен ұзындығы 96 м, ұзындығы 18 және 9,1 м, ұзындығы 18 м,
цехтың басты бөлімі ретінде қолданылатын, ұзындығы 9,1 м-2 қабатты қосалқы
бөлме пайдаланылады, екінші қабат бірқатар қосалқы бөлімдер үшін
пайдаланылады, екінші қабатта - желдету камералары, кеңсе және тұрмыстық үй-
жайлар, жыныс арасындағы қосалқы жолдар бар.
Цехтің жалпы ауданы 3076 м, оның ішінде 1800 м
Цехтің негізгі ауқымы 153 және 5 тонна жүк көтеру қабілеті бар екі
электрлі кранмен жабдықталған.Ғимараттың соңында орналасқан автокөлік және
теміржол тұрағына ие.

1973 жылдан бері электр машиналарын жөндеуге деген өсіп келе жатқан
қажеттілікті қанағаттандыру үшін қолданыстағы цехты кеңейту жоспарлануда.
84 метр ұзындығы,ені 18 метр, ені 24,5 метр болатын екі бөлікке бөлінген
бөлік 3570 шаршы метрді құрайды.
1972 жылы жылжымалы цехтардың электрлік жабдықтарын сыртқы жөндеуге
арналған өндірістік базаны құру үшін кластерлік электр жөндеу цехын салу
жоспарлануда, осы цехтың пайдалануға берілуімен орташа жөндеу жүргізіледі.

Өндірістік қуаты

Жоба бойынша жөндеу жұмыстары аяқталғаннан кейін магистральдық және
бұрғылау электрмен жабдықтау цехтарының өндірістік қуаты болады:
Күрделі жөндеу -5,400 дана
Орта жөндеу 13,000 дана
Құрғақ трансформаторлардың күрделі және орташа жөндеуі - 50 дана.
күрделі жөндеу жұмыстарының шеңберінде:
а) барлық орамдық жұмыстар
б) электр жабдығының ағымдық бөліктерін механикалық жөндеудің барлық
түрлері
в) электр жабдығының өткізбейтін бөліктерін механикалық жөндеудің барлық
түрлері
1971 жылы цехтың өндірістік қуаты:
Электр машиналарын күрделі жөндеу - 2542 дана.
2. Электр машиналарын орташа жөндеу - 1963 дана.
3. Зауыт цехтарындағы электр машиналарын жөндеу - 1941 дана.
4. Құрғақ және мұнай трансформаторларын күрделі жөндеу 194 дана.
5. Қосалқы бөлшектер мен электр жабдықтарын өндіру 109970 дана.
6.Облюминаттар мен электр жабдықтарын өндіру - 11585 дана.

Кеңселердің және секциялардың сипаттамалары

Жөндеуге және жөндеуден өтетін электр жабдығын қабылдау, сондай-ақ тапсырыс
беру қозғалысын бөлу және бақылауды цехтың жоспарлау және тарату бөлімі
жүзеге асырады.

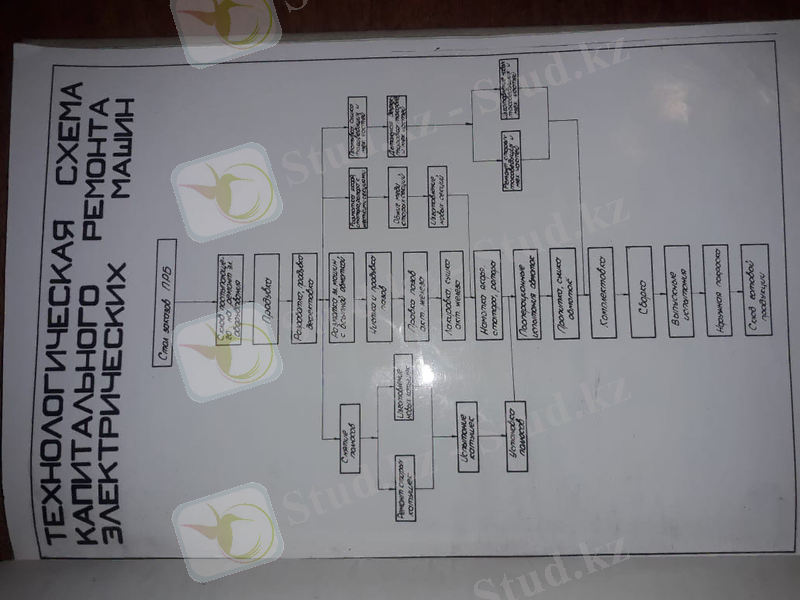

Цех бойынша жөнделетін электр машиналардың Қозғалысы (схемаға қараңыз)
Цех келесі секциялардан тұрады
1 бөлшектеу бөлімшесі
2 тазалау бөлімшесі
3 жинақтау бөлімшесі
4 орамдау бөлімшесі
5 орамдық сымдарды қалпына келтіру бөлімшесі
6 кептіру-сіңдіру бөлішесі
7 машина құралы бөлімшесі
8 жинау бөлімшесі
9 бақылау және тестілеу
10 аппаратты бөлім
11 доғалық және дәнекерлеу бөлімшесі
12 гальваникалық бөлім
13 ішкі жөндеу учаскесі
14 трансформатор бөлімшесі

Бөлшектеу бөлімшесі

Қайта бөлшектеу бөлімшесі өндірістік электр машиналары
жабдықтары жөндеуге келген алаңға тікелей жіберілетін бірінші қойма. Мұнда
слесарь дефекторлары механикалық бөлшектерді сыртқы тексеруді және
орамалардың сынақтарын жүргізеді.
Инспекцияның қорытындысы бойынша ақаулардың тізбесі, жөндеудің көлемі мен
сипаты жасалады.

Бөлімшеде орнатылғандар:

а) ұсақтағыш схема элементтері үшін төмендетілген трансформатор
б) ақауларды тексеру және басқа жабдықтардың стенді

Бөліктерді жинау және жинақтау бөлімі

Тазалау бөлімі бөлшектелген электр машиналарының бөліктерін
шаңнан, кірден және қалдық майдан тазалауға және жууға арналған.Шаңды
кетіруге арналған сығылған ауамен соққылау арнайы шкафта жасалады.
Бөлім бар:
А) камераны үрлеу
Б) кір жуатын машина
В) шағын бөліктерді жууға арналған монша
Тазартылған және жуылған бөліктер ақаулар парағына сәйкес
бөліктерді жетіспейтін бөлшектермен толтыратын жинау бөліміне ауыстырылады

Орамдық станция

Қаптама бөлімі қапсырмалық орамалардың орамдық бөлімдерін, бос
оқшаулауды, электр қозғалтқыштарының загилзавку саңылауларын, контурды
жалғауды, дәнекерлеуді, махаббат бөліктерін оқшаулауды және орамаларды
орауды, әр түрлі электрлік бақылау жабдықтары үшін катушкалар өндірісін
жүргізеді. Өндірістік процесте электр машиналарының бөліктері орамалардың
сынақтарын тексеру үшін мезгіл-мезгіл бақылау және сынау станциясына
жіберіледі
Орамдарды қалпына келтіру станциясы

Бөлімде жөндеуден өткен электромеханикалық станциялардан алынған
сымды қалпына келтіру жұмыстары жүргізілуде, оның бөлігінде шыны
оқшаулағыштан және сызу құрылғысынан сымдарды тазарту үшін машина бар.

Кептіру және сіңдіру бөлімі.

Бөлім электр машиналарының орамаларын, электр құрылғыларының
орамаларын сіңдіруге және кептіруге арналған, орамасы атмосфералық қысым
кезінде лакпен ванналарда сіңдіріледі Кептіру кептіру шкафтары арқылы
жүзеге асырылады:
А) максималды температурасы бар кептіру пеші +150:12000С
Б) Жеткізу қазандығында қажетті вакуумды құру үшін мобильді компрессор.
Машина дүкені

Машина бөлімінде жаңа және зақымдалған бөліктер жөнделіп, жөндеу
жұмыстары жүргізіліп, жаңадан шығарылған бөлшектер бөлшек бөлігіне
ауыстырылады.
Жинақтау бөлімшесі
Жинақтау бөлімінде жалпы компоненттерді, сондай-ақ тұтастай бүкіл электр
машинасын құрастыру, реттеу, реттеу
Бөлімде: май моншасы, көгалдандыру алдында подшипниктерді жылытуға
арналған жиілік түрлендіргіші, жинау үстелдері орнатылған.
Бақылау және сынау станциясы (ТМД)
Барлық жөнделген электр жабдықтары бақылау және сынақ станциясына
жіберіледі. Үш кезең қабылданды
а) алдын ала жөндеу (ақаулы) сынақтар - жөндеу жұмыстарының басталуына
дейін жүргізіледі, онда жөндеуге немесе ауыстыруға арналған тораптар мен
бөлшектер анықталады;
б) аралық (операциялық) сынақтар - ақаулар мен кемшіліктерді анықтау үшін
әртүрлі мектептерде жөндеу барысында жүзеге асырылады;
с) түпкілікті сынақтар жөндеу аяқталғаннан кейін жүзеге асырылады. Барлық
электр машиналары техникалық нұсқаулыққа сәйкес сарқынды сынауға ұшырайды.
Асинхронды қозғалтқыштардың пайдаланылған газдардың көлемі мыналарды
қамтиды:
1. Орамалардың арасындағы корпусқа қатысты орамдардың оқшаулау кедергісін
өлшеңіз.
2.Тұрақты токтың орамаларының кедергісін өлшеу.
3. Қолданыстағы және жүктемедегі шығындарды өлшеу.
4. Ағымдағы және қысқа тұйықталу шығындарын өлшеу.
5. Айналдыру жылдамдығының жоғарылауында тестілеу.
6. Оқшауланған оқшаулауды тексеру.
7. Электр орамаларының орамдары арасындағы корпусқа қатысты орамалардың
оқшаулауын сынау.
8. Электр қуатынан 15-120 минутқа дейін мойынтіректердің жұмысын тексеру
үшін электр қозғалтқыштарын бос айналдыра жылдамдықпен ораңыз.

Аппараттық қамтамасыз ету бөлімі

Кафедрада жабдықтарды механикалық және металл өңдеу,
қалдықтар бөлшектерін ауыстыру, пластмассадан, түсті және қара металдардан,
қосалқы бөлшектерден, катушкалардан, қалыптардан, өлшеу құралдарынан және
басқа да қосалқы бөлшектерден қосалқы бөлшектер өндірісі жүргізіледі.

Бұрғылау және дәнекерлеу бөлімі

Бөлімде жөндеу жұмыстары, дәнекерлеу және кальций
жұмыстарының кішкентай пішіндері, сайтта 150 кг балғамен, жылу мүйізі,
мобильді дәнекерлеу машиналары бар.
Сол бөлімде құю цехы бар, ол түсті металдардан контактілерді құюға
арналған, металл қолмен жасалған.

Гальваникалық бөлу

Бөлімде гальваникалық жабындар қолданылады, жөнделген жабдықтар.
Бөлімде:
1. Асинхронды электр қозғалтқыштан және тұрақты ток генераторынан тұратын
төмен вольтты блок.
2. Гальванизация, никель қаптамасы, хромдалған қаптау, жууды жууға арналған
технологиялық ванналар.
3. Жуынды ванна

Сыртқы жөндеу алаңы

Сайт сайттағы тікелей электр жабдықтарын жөндеуді, сондай-ақ зауыт
дүкендерінде электрлік жұмыстарды жүргізеді.
Қазіргі уақытта алаң орынсыз кеңістікте орналасқан, жөндеу және жалға беру
жабдығы үшін дүкен ғимаратында болашақта кластерлік электр жөндеу цехының
құрылысы жоспарланған.

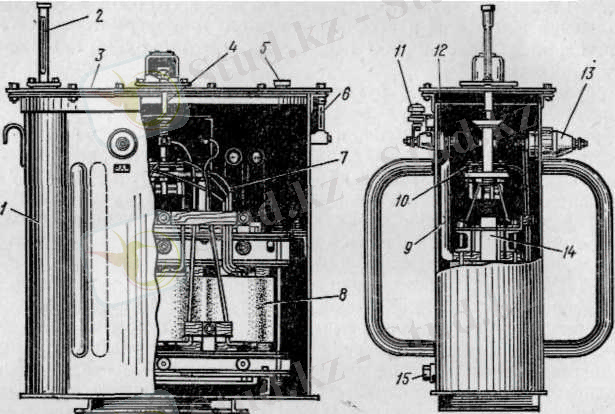

Трансформатор бөлімі

Цехта трансформаторларды күрделі және орта жөндеу
жұмыстары жүргізіледі (брендтік катушкалар болған кезде), сондай-ақ
номиналды кернеуі 10 кВ-ға дейінгі және 1800 кВА дейін қуаттылығы бар
трансформаторларды алдын-ала тексеру.
Монтаждан өткеннен кейін трансформаторлар тестілеу және бақылау бекетіне
операцияны сынақтан өткізу және сынақтан өткізуге жіберіледі және дайын
өнімнің қоймасына жіберіледі.

Жабдықтың қысқаша сипаттамасы

№ПП Аты, түрі, өндірушісі Орнату орны Саны Қысқаша сипаттамасы
1 Фрунзедегі TT-20 желілікЖелімдеу I Беткі қабаттың диаметрі
машинасы з-д пя 3612 секторы 620 мм, еденнен ВЦ 1000
мм, ең үлкен диаметрі
620 мм. Өлшемдері
1565х1435х1585мм
2 PR-160 әдеттегі -!!- I Орамның сымының диаметрі
орамасының машинасы 0,25-3 мм, қаптаманың
1965 жылы шығарылған ұзындығы 10320 мм, ЕК
200 мм пластинадан
жоғары, RMC-450 мм,
парақтың диаметрі 200
мм.Өлшемдері
1500х960х1520мм,салмағы
800кг
3 SRN-0,5 орамасының -!!- I Орамдық сым қалыңдығы
машинасы 0,05 0,5мм, қаптаманың
ұзындығы 6 1500мм,
шпиндель революциясының
саны 5000 айн мин, ВК
80 мм, салмағы 12
кг.Өлшемдері
950х610х1380мм
4 RT-50S бинтинг машинасы -!!- I Орнатылған өнімнің
Рязань қаласы 1967 жылы максималды диаметрі 800
машина құралы шығарылған мм, еден көлемі 950 мм,
RMC-2000мм.Өлшемдері
:4850х1550х1400мм,салмағ
ы 4800 кг
5 872 А кесетін машинаның Өңдеу бөлімі I Ара арқанының ұзындығы
түрі 150 мм, кесу ені 2,5 мм,
Новороссийск машина ал ең көп ұзындығы - 350
жасау 1962 жылы мм.Өлшемдері:1470х825х88
шығарылған Гайдук қаласы 5мм
6 2A135 тік бұрғылау Өңдеу бөлімі I Кестенің жұмыс беті
машинасы 450х500мм, шпиндель 300
Стерлитамак станогының мм, максималды бұрғылау
құрылысы 1958 ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
