Реферат

Тақырыбы: Синхрондық цифрлық иреархиясы,SDH желілерінің функционалдық модельдері

Шымкент, 2018

Жоспар

Кіріспе 3
Негізгі бөлім 4
1 Синхронды цифрлық иерархия 4
2 SDH Технологиясы негізіндегі синхронды цифрлық оптикалық желілер 6
2.1 SDH технологиясы 7
2.2 SDH желісінің құрамы 8
3 PDH технологиясы 10
3.1 PDH платалары 10
3.2АТМ технологиясы 11
3.3 FR технологиясы 12
Қорытынды 13
Пайдаланылған әдебиеттер: 14

Кіріспе

Көпарналы тарату жүйелерінің ең перспективалы бағыттарының бірі оптикалық жиілік пайдалану болып табылады. Кемшіліктер компоненттер мен тиісті сипаттамалары беру ортаны, әсіресе болмауына шектеулі оптикалық жүйелердің практикалық іске асыру үшін ұзақ уақыт. Соңғы жылдары тиімді оптикалық талшықтар, оптикалық сәуле мен фотодетекторы, сондықтан қазір әзірленген және пайдалануға берілді дерлік тек қана талшықты-оптикалық желісін құру беру жедел прогресс көрдім.
Ғылыми және ғылыми-техникалық прогресс тұрғысынан қоғамның қазіргі даму кезеңінде
үздіксіз ақпарат көлемін арттыру. Тараптар арасындағы қашықтықты арттыру ақпарат беру жылдамдығы мен сапасына жоғары талаптар. Міндетті және ең күрделі және қымбат қосылыстардың бір ақпарат бір абоненттің басқа берілетін және қайтадан, ол үшін сілтеме болып табылады. Әлбетте, байланыс жүйелерін өнімділігі негізінен, байланыс желілерін сапасын анықтайды, олардың қасиеттері мен параметрлері, сондай-ақ жиілігі мен сыртқы үрейлі электромагниттік өрістердің әсерінен, соның ішінде әр түрлі факторлардың әсер осы айнымалылардың сипаттамасына байланысты болып табылады.
SDH - жоғары жылдамдықтағы үшін стандартты жақсы синхронды ретінде белгілі өнімділігі жоғары оптикалық желілер Сандық иерархиясы. Бұл синхронды цифрлық жүйесі әзірленген қарапайым, тиімді және икемді байланыс желілік инфрақұрылымды қамтамасыз етеді. Ретінде өсу қарқыны мен plesiochronous дәстүрлі жүйелердің құрылымын дамыту Беріліс барған, олардың кемшіліктері көрсете бастады.
Олардың ең бастысы - сигнал құрылымы желісін басқару күрделілігі мен оқшаулау болмаған жылдамдығы жоғары сандық сигнал ағындарын бастап. Шынында да, ол сигнал көзін 2 Мбитс ажырата 140 Мбитс ағыны тиіс толық шығарып ағыны осы иерархия жылдамдықпен барлық деңгейлерінде өту. (в Бұл жағдайда, -140, 34, 8 Мбитс). Бұл өте ыңғайсыз және қымбат және, осылайша, қымбат, сандық ағынын жоғары жылдамдығы беру. 80-шы жылдардың ортасында бойынша мерзімі өткен Сандық беру жүйелері үшін жаңа стандарт жасау қажеттілігі. B Маусым 1986, жұмыс стандартты SDH басталды.
мақсаты үні болды талшықты-оптикалық беру жүйелері үшін ортақ стандартын әзірлеу, желі операторлары қарапайым құны тиімді және икемді мүмкіндігін қамтамасыз етеді, ол желі.
1988 жылы, бірінші бекітілді 6.707, 6,708 және 6.709 жылдың S0N стандарттары. Бұл стандарттар сипаттамаларын анықтау және принциптеріне негізделген функционалды көлік жүйесі
Негізгі бөлім
1 Синхронды цифрлық иерархия

Заманға сай цифрлық біріншілік желі үш технологиялар негізінде құрылуы мүмкін: PDH (Plesiochronous Digital Hierarchy-Плезиохронды цифрлық иерархия), SDH (Synchronous Digital Hierarсhy-Синхронды цифрлық иерархия) және ATM. Біздің елімізде транспорттық желілер құру үшін негізінде алғашқы екі жүйе PDH, SDH кең қолданыс тапқан.
Жаңа цифрлық иерархия әртүрлі жылдамдықты цифрлар ағынын тасымалдау үшін ақпараттық автострада ретінде ойлап табылған. Бұл иерархияда 155,520 Мбитс және одан да жоғары жылдамдықты ағындар біріктірііледі және ажыратылады. Ағындарды синхронды біріктіру тәсілі таңдалған, сол үшін берілген иерархия синхронды цифрлық иерархия деп аталды (Synchronous Digital Hierarchy - SDH).

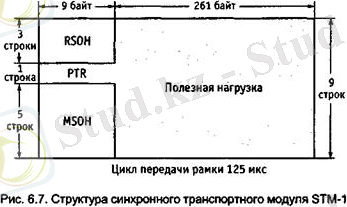

155 Мбитс жылдамдықты цифрлық ағындарды тасымалдау үшін (Synchronous Transport Module) STM-1 синхронды тасымал модулі құрылған. Оның қысқартылған түрі 6,7 суретінде келтірілген. Модуль құрамы фрейм (рамка) 9 :: 270 = 2430 байт. Таратылатын ақпараттан басқа (әдебиеттерде пайдалы жүктеме деп қаралады) ол 4-жолда пайдалы жүктеме жазбасын анықтайтын нұсқағыштан тұрады.
Тасымал модулінің бағытын анықтау үшін рамканың сол жағында (Section Over Head -ЗОН) секциялық бастама жазылады. Төменгі 5 :: 9 = 45 байттар (нұсқағыштан кейін) тораптың мультиплексорына ақпарат жеткізіледі. Бастаманың бұл бөлігі (MSOH) мультиплексордың секциялық бастамасы деп аталады. Жоғары 3 :: 9 = 27 байттар (нұсқағышқа дейін) (RSOH) регенератордың секциялық бастамасынан тұрады, мұнда бөгеттермен "ақауланған" ағындарды қайта қалпына келтіреді және ондағы қатені жөндейді.
Таратудың бір циклы тікбұрышты кесте линиясында көрсетіледі. Байт беру тәртібі - солдан - оңға, жоғарыдан төменге (беттегі текстті оқыған сияқты). STM-1 тарату циклының ұзақтығы 125 мкс, яғни ол 8 кГц жиілікте қайталанады. Әр ұяшық мынадай тарату жылдамдығына ие 8 бит :: 8 кГц = 64 кбитс. Егер әр төртбұрышты рамкадағы линияны таратуға 125 мкс уақыт кетсе, онда линияға бір секундта 9 :: 270 :: 64 Кбитс = 155520 Кбитс, т.е. 155 Мбитс беріледі.
SDH-жүйелерде қуатты цифрлық ағындарды құру үшін мынадай жылдамдықтық иерархия жасалады; STM-1 4 модулі байттық мультиплекстеу жолымен 622,080 Мбитс жылдамдықпен таралатын STM-4 модуліне бірігеді; сонан кейін STM-4 4-модулі 2488,320 Мбитс тарату жылдамдықты STM-16 модуліне біріктіріледі; соңында STM-16 4 модулі жоғары жылдамдықты STM-64 (9953,280 Мбитс) модуліне бірігуі мүмкін.
Жылдамдығы бойынша SDH (155,520 Мбитс) иерархиясының бірінші деңгейіне жақын болатыны плезиохронды цифрлық иерархия ИКМ-1920 аппаратура шығысында болатын 139,264 Мбитс жылдамдықты цифрлық ағын. Оны STM-1модуліне орналастыруға болады. Ол үшін келіп түсетін цифрлық сигналды біріншіден С-4 контейнерге қаттамалайды (яғни оның циклының белгілі позициясында орналастырады).
С-4 контейнерінің рамкасы 9 жол мен 260 бірбайтты қатардан тұрады. Сол жағынан тағы бір столб - бағыттық немесе трактылық бастама (Path Over Head - РОН) қойсақ - бұл контейнер VC-4 виртуалды контейнеріне айналады.
Соңында, VC-4 виртуалды контейнерін STM-1 модуліне жайғастыру үшін оны (PTR) көрсеткішпен қамтамасыз етеді, AU-4 (Administrative Unit) адмнистрациялық блогы жасалады, ал соңында SOH секциялық бастамамен тікелей STM-1 модуліне орналастырады (6.9. және 6.7. суреттері).
Синхронды STM-1 тасымал модулін 2,048 Мбитс жылдамдықты плезиохронды ағындармен толықтыруға болады. Мұндай ағындар ИКМ-30 аппаратураларымен жасалады, олар қазіргі заманғы тораптарда кең пайдаланылған. Алғашқы "қаттамалау" үшін С12 контейнері қолданылады. Цфирлық сигнал осы контейнердің белгілі позицияларында орналастыралады. Бағыттық және тасымал (РОН) бастамасын қоса отырып, VC-12 виртуалды контейнерін алуға болады. Виртуалды контейнерлер тракт аяқталу нүктелерінде жасалады.

2 SDH Технологиясы негізіндегі синхронды цифрлық оптикалық желілер

Синхронды оптикалық-талшықты желілердің стандартталуының қажеттілігі тек плезиохронды желілердің кемшіліктері анық болған кезде және SDH үшін жабдықтарды өңдеу мен ендіру толығымен жүріп жатқан кезде туды. Телекоммуникациялық операторлар бұл жағдайды бірінші түсінді. Әртүрлі өндірушілердің жабдықтарын сәйкестендіру үшін жасалынған қадамдар оңтайлы нәтижелерге әкелген жоқ. 1984 жылдың басында АҚШ-та тарату жүйелерінің сәйкестендірілуі бойынша Форум болды, ол Америкалық Ұлттық Стандарттар институтына (ANSI) оптикалық-талшықты желілер бойынша синхронды тарату үшін арнайы операцияларды тезірек қабылдау туралы өтінішін білдірді. Бұл стандарттаудың мақсаты- әртүрлі өндірушілердің жабдықтарын оптикалық интерфейстер деңгейінде орайластыру. Бұл мәселе ANSI-ң екі комитетінің: цифрлық иерархия синхронизациямен жұмыс істейтін Т1Х1, сонымен қатар желілік әкімшілік басқару мен жұмысқа пайдалану сұрақтарын шешетін Т1М1-ң алдына қойылды. Бұл комитеттердің жасаған жұмыстарының нәтижесінде 45 Мбитс тарату жылдамдығына негізделген SYNTRAN деп аталынатын стандарттың алғашқы нұсқасы жасалынды. Алайда уақыт өтісімен, өндірушілер жаңа жүйелерді ойлап тапты. AT&T компаниясы ең жаңа технологиялар негізінде METROBUS жүйесін ойлап шығарды, оның тарату жылдамдығы енді 150 Мбитс құрады. 1985 жылы Т1Х1 комитеті Bellcore компаниясының ұсынысымен оптикалық интерфейспен қатар сигналдың форматы мен оның тарату жылдамдығын анықтайтын, синхронды желі концепциясына негізделген (SONET, Synchronous Optical Network) бір бүтін ретінде стандартты шығару шешімін қабылдады. Қазіргі уақытта біріншілік байланыс желісінде мультиплекстеу технологиясының дамуындағы анық тенденция РDH-тен SDH-ке өту болып табылады. SDH технологиясы цифрлық біріншілік желі құрылуының заманға сай концепциясы болып келеді. Қазіргі уақытта осы концепция нарықты басып алуда.
SDH технологиясын РDH технологиясымен салыстыра отырып, SDH технологиясының мынадай ерекшеліктерін бөліп көрсетуге болады: синхронды тарату және мультиплекстеудің алдын алады. SDH бріншілік желінің элементтері синхронизация үшін бір беруші генераторын пайдаланады; SDH-ң кез келген деңгейінде қадамдық демультиплекстеу үрдісінсіз РDH-ң тым жүктелген ағынын бөліп көрсетуге болатындай, РDH ағындарын тікелей мультиплекстеудің және демультиплекстеудің алдын алады. тікелей мультиплекстеу үрдісі сонымен қатар енгізушығару үрдісі деп те аталады; стандартты оптикалы және электрлік интерфейстерге сүйенеді, бұл әртүрлі өндіруші фирмалар жабдықтарының ең жақсы сәйкестігін қамтамасыз етеді; РDH жүйесінің еуропалық және америкалық иерархияларын біріктіруге мүмкіндік береді, РDH-ң бар жүйелермен толық сәйкестігін қамтамасыз етеді, сонымен қатар тарату жүйелерінің болашақтағы дамуына мүмкіндік береді, өйткені АТМ, МАN, HDTV және басқа тарату үшін жоғары өткізу қабілеті бар арналарды қамтамасыз етеді. біріншілік желіні ең жақсы түрде басқарумен және өзін-өзі тексерумен қамтамасыз етеді. SDH технологиясы қанша болса да тармақталған біріншілік желіні бір орталықтан басқаруға мүмкіңдігімен қамтамасыз етеді.

2.1 SDH технологиясы

Синхронды оптикалық-талшықты желілердің стандартталуының қажеттілігі тек плезиохронды желілердің кемшіліктері анық болған кезде және SDH үшін жабдықтарды өңдеу мен ендіру толығымен жүріп жатқан кезде туды. Телекоммуникациялық операторлар бұл жағдайды бірінші түсінді. Әртүрлі өндірушілердің жабдықтарын сәйкестендіру үшін жасалынған қадамдар оңтайлы нәтижелерге әкелген жоқ. 1984 жылдың басында АҚШ-та тарату жүйелерінің сәйкестендірілуі бойынша Форум болды, ол Америкалық Ұлттық Стандарттар институтына (ANSI) оптикалық-талшықты желілер бойынша синхронды тарату үшін арнайы операцияларды тезірек қабылдау туралы өтінішін білдірді. Бұл стандарттаудың мақсаты- әртүрлі өндірушілердің жабдықтарын оптикалық интерфейстер деңгейінде орайластыру. Бұл мәселе ANSI-ң екі комитетінің: цифрлық иерархия синхронизациямен жұмыс істейтін Т1Х1, сонымен қатар желілік әкімшілік басқару мен жұмысқа пайдалану сұрақтарын шешетін Т1М1-ң алдына қойылды. Бұл комитеттердің жасаған жұмыстарының нәтижесінде 45 Мбитс тарату жылдамдығына негізделген SYNTRAN деп аталынатын стандарттың алғашқы нұсқасы жасалынды. Алайда уақыт өтісімен, өндірушілер жаңа жүйелерді ойлап тапты. AT&T компаниясы ең жаңа технологиялар негізінде METROBUS жүйесін ойлап шығарды, оның тарату жылдамдығы енді 150 Мбитс құрады. 1985 жылы Т1Х1 комитеті Bellcore компаниясының ұсынысымен оптикалық интерфейспен қатар сигналдың форматы мен оның тарату жылдамдығын анықтайтын, синхронды желі концепциясына негізделген (SONET, Synchronous Optical Network) бір бүтін ретінде стандартты шығару шешімін қабылдады. Қазіргі уақытта біріншілік байланыс желісінде мультиплекстеу технологиясының дамуындағы анық тенденция РDH-тен SDH-ке өту болып табылады. SDH технологиясы цифрлық біріншілік желі құрылуының заманға сай концепциясы болып келеді. Қазіргі уақытта осы концепция нарықты басып алуда.
SDH технологиясын РDH технологиясымен салыстыра отырып, SDH технологиясының мынадай ерекшеліктерін бөліп көрсетуге болады: синхронды тарату және мультиплекстеудің алдын алады. SDH бріншілік желінің элементтері синхронизация үшін бір беруші генераторын пайдаланады; SDH-ң кез келген деңгейінде қадамдық демультиплекстеу үрдісінсіз РDH-ң тым жүктелген ағынын бөліп көрсетуге болатындай, РDH ағындарын тікелей мультиплекстеудің және демультиплекстеудің алдын алады. тікелей мультиплекстеу үрдісі сонымен қатар енгізушығару үрдісі деп те аталады; стандартты оптикалы және электрлік интерфейстерге сүйенеді, бұл әртүрлі өндіруші фирмалар жабдықтарының ең жақсы сәйкестігін қамтамасыз етеді; РDH жүйесінің еуропалық және америкалық иерархияларын біріктіруге мүмкіндік береді, РDH-ң бар жүйелермен толық сәйкестігін қамтамасыз етеді, сонымен қатар тарату жүйелерінің болашақтағы дамуына мүмкіндік береді, өйткені АТМ, МАN, HDTV және басқа тарату үшін жоғары өткізу қабілеті бар арналарды қамтамасыз етеді. біріншілік желіні ең жақсы түрде ... жалғасы
