Жоспары:

Кіріспе;
Жаншып майыстыру тәсілімен бөлшектерді қалпына келтіруді жүзеге асыру тәсілдері;
Жаншып майыстыру тәсілімен бөлшектерді қалпына келтіру станоктары;
Қорытынды.

Таптау немесе жаншу, осы технологиялық операция деп те атайды, олардан қажетті конфигурациялы бұйымдарды қалыптастыру үшін металл дайындамалардың пластикалық деформациясын білдіреді. Бұл ретте құбырларды жаншу (олардың көлденең қимасының нысанын өзгерту үшін), сондай-ақ процесінде цилиндрлік, конустық және сопақ конфигурациялы бұйымдар жасалатын табақты металды өңдеу орындалуы мүмкін.

Біліктеу біліктермен жабдықталған арнайы жабдықта орындалады, олар қажетті бағыттағы металдан жасалған дайындамалардың пластикалық деформациясына жауап береді, сондықтан осы технологиялық операция осындай атауға ие болды.

Біліктер арасында илектеу өтіп, олардың өлшемдері мен ара қашықтығы дайындаманың және дайын бұйымның геометриялық параметрлеріне байланысты іріктелетін, өңделетін бөлшек талап етілетін өлшемдер мен пішінге ие болады. Жекелеген жағдайларда металды біліктеу одан дайындамаларды прокаттауды ғана емес, сондай-ақ оларды соғуды да болжай алады.

Тек металдан жасалған дайындамаларды ғана емес, сондай-ақ полимерлік материалдар мен резеңке қоспалардан жасалған бұйымдарды де біліктеуге болады. Егер металл туралы айтатын болсақ, онда:

тот баспайтын болаттың жекелеген маркалары;
мыс, алюминий және осы металдардың қорытпалары;
көміртекті болат қорытпалар;
мырышталған болат.

Вальцовкадан басқа, жиектерді жаншу және жаншу сияқты технологиялық операцияларды ажыратады, нәтижесінде пластикалық деформациялар (және геометриялық пішіннің өзгеруіне сәйкес) әртүрлі металдардан жасалған түтіктердің ұштары ұшырайды. Бұл үшін біліктер болмауы мүмкін құрал қолданылады. Біліктеу және біліктеу көмегімен түтіктердің ұштарын одан әрі жалғау үшін дайындау орындалады. Миниатюр өлшеміндегі жұмыс біліктерін құбырды үю үшін пайдаланылатын аспапта көруге болады, яғни оның бастапқы диаметрін азайту.

Негізгі құралдар

Бұл дұрыс емес болса да, металды вальцовкалау түсінігінде металл дайындамасының пішінін өзгертуді жүзеге асыратын технологиялық операциялардың тұтас тізбесін жиі білдіреді. Мұндай операцияларға, атап айтқанда, :

дөңгелек, шаршы немесе тікбұрышты кескінді түтікше бұйымның тар металл жолағынан қалыптастыру (осы әдістің көмегімен дәнекерленген типті құбыр прокатын шығарады; ұқсас технология бойынша металл бұрышын жаншып жонады) ;
көлденең қима формасының, сыртқы диаметрінің және дайын құбыр бұйымының қабырғаларының қалыңдығының өзгеруі-құбырларды жаншу (мұндай технология бойынша өңдеуге тігіссіз де, дәнекерленген құбыр бұйымдары да ұшырауы мүмкін) ;
құбырлы бұйымның жекелеген учаскелерінде талап етілетін параметрлері бар иілімдерді қалыптастыру-құбырларды ию;
қаңылтыр металдан цилиндрлік (ернеушелерді біліктеу), конустық (конустарды біліктеу) және сопақ пішінді бұйымдарды дайындау;
металл құбырдың кесілген соңының диаметрін ұлғайту (кеңейту) - біліктеу (осы технологияның көмегімен металл бұйымдарын өзара қосуға дайындау орындалады; атап айтқанда, дәл осылай кондиционерлерге арналған түтікті монтаждауға дайындалады) ;
құбыр бұйымының кесілген ұштарының диаметрінің азаюы (тарылуы) - құбырларды бастыру.

Жұмсақ мыс түтіктерін жаншу үшін қарапайым кенелер, ал оларды жаншу үшін - жұмыс органы құбырдың шетін қажетті шамаға қысатын конустық элемент болып табылатын құрал-саймандар пайдаланылуы мүмкін. Шын мәнінде, вальцовка деп аталатын технологиялық операциялар ғана құрал-жабдықтар мен құрал-саймандардың көмегімен орындалады, олардың конструкциясында вальцтар болады.

Дайындаманың түріне және қол жеткізу қажет нәтижеге байланысты, біліктеуді орындау үшін әртүрлі жабдықтар мен құралдар пайдаланылуы мүмкін, олар көбінесе жеткілікті әмбебап болып табылады.

Нәтижесінде олардың ішінен цилиндрлік, конустық немесе сопақ пішінді бұйымдарды қалыптастыратын металл табақтарды жаншу процесі екі, үш немесе тіпті төрт жұмыс біліктерімен жабдықталған арнайы жабдықта жүзеге асырылады. Үшвалкалы типті станокта өңдеу металл табақ екі айналмалы төменгі біліктерге үшінші - табанды қысып, сонымен қатар цилиндрлік пішінді бұйымға біртіндеп айнала бастайды. Біліктеу кезінде металл табақтың иілу радиусын реттеу тиісті диаметрлі біліктерді, сондай-ақ төменгі жұмыс элементтері арасындағы қашықтықты таңдауға мүмкіндік береді. Жұмыс барысында біліктер едәуір механикалық жүктемелерге ұшырағандықтан, оларды дайындау үшін болат қорытпалардың жоғары берік сорттарын пайдаланады.

Жиі біліктеу деп аталатын құбырларды ию үшін білік жүйесімен жабдықталған жабдық қолданылады. Жұмыс біліктерінің айналасына айнала отырып, бұйым қажетті бұрышқа немесе иілу радиусына ие болады. Жоғары әмбебаптықпен ерекшеленетін жабдықта бұрыштың айналуын да орындауға болады.

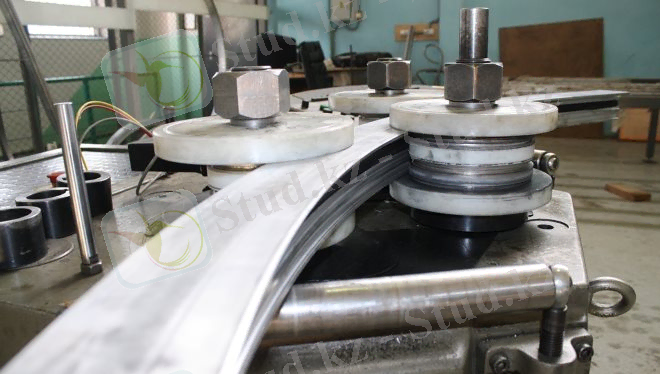

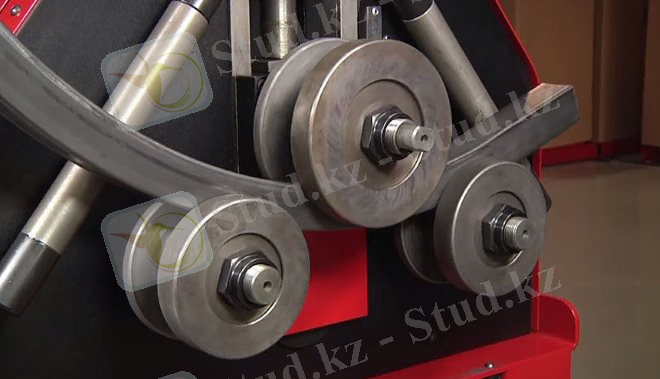

Кез-келген радиустың доғасы бойынша бейінді құбырларды жаншуға арналған үш валкалы станок.

Қорытынды

Жаншу (в) ортасы тесік бөлшектердің сыртқы беттерінің өлшемдерін кеміту есебінен ішкі беттерінің өлшемдерін кемітуге пайдаланылады. Жаншу кезінде сыртқы күш Р бағыты деформациямен бағыттас, металл сыртқы жиектеріне қарай ығыстырылады.

Таптау (д) бөлшектіңкейбір жерлеріндегі металды ығыстырып оның сыртқы өлшемдерін ұлғайтуға немесе ішкі өлшемдерін кемітуге қолданылады. Таптау кезінде сыртқы күш Р пен деформация бағыттары қарама-қарсы.
