Кернеу түрлендіргіштері


Автономды инверторлар
Жоспар:
I Кіріспе
II Негізгі бөлім
- Автономды инвертор дегеніміз не?
- Автономды ток түрлендіргішінің уақыт диаграммасы
- Автономды кернеу инверторлары AIN
III Қорытынды
IV Пайдаланылған әдебиеттер
Кіріспе-Автономды инверторлар (АИ) деп тұрақты токты жиілігі өзгеріссіз немесе реттелетін айнымалы токқа түрлендіретін және автономды (айнымалы ток желісімен байланысы жоқ) жүктемеге жұмыс істейтін құрылғыларды атайды.
Бұл автономды инверторлардың тұрақты токты айнымалыға түрлендіретін, бірақ айнымалы ток желісіне жұмыс істейтін жетектегі инверторлардан басты айырмашылығы. Автономды инвертор жүктемесі ретінде бірліктік тұтынушы (асинхронды қозғалтқыш, электрлік қондырғы) немесе тұтынушылардың тармақталған желісі (өз графигімен жұмыс істейтін бірнеше жүктеме) болуы мүмкін.
Автономды инвертордың қоректендіруші желісінде электр энергиясы көздерінің болмауы, жетектегі инвертордан айырмашылығы, айнымалы ток ЭҚК-і есебінен вентильдердің табиғи коммутациясын жүргізуге мүмкіндік бермейді.
Автономды (тәуелсіз) инверторлар тікелей ток түрлендіргіштің электр энергиясының түрлендіргіші деп аталады, оның шығу параметрлері (фазасы, амплитудасы және жиілігі) конвертер тізбегіне, басқару тізбегіне және жүктеме параметрлеріне байланысты. Түрлендіргіштер сияқты, инверторлар қуатта, фазалардың саны, шығыс кернеуін реттеу әдісі және басқа да аз маңызды факторлар. Электромагниттік процестердің табиғатына байланысты автономды инверторлардың үш түрі бар:
1) Ағымдағы инверторлар.
2) Кернеу түрлендіргіштері.
3) резонанстық инверторлар.
Автономды инверторлар, сондай-ақ тәуелді, табиғи және жасанды коммутациямен жұмыс істей алады. Автономды түрлендіргішті табиғи ауыстырып-қосқышы оның жұмыс істеуі кезінде өтемақы синхронды қозғалтқыштарда, клапанның қозғалтқышының статор орамаларында және т. б. болады. Алайда, көбінесе тиристорларда автономды инверторларда клапандарды жасанды ауыстырып-қосқыштар қолданылады.
Автономды ток түрлендіргіші жүктемеде (әдетте тікбұрышты импульстар) генерациялайды және кернеудің пішіні мен фазасы жүктеме параметрлеріне байланысты болады.

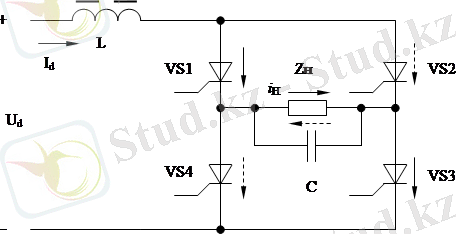

Мына сүретте бір фазалы автономды ток серпінді тізбегі ұсынылған.
Термистердің вакуумдағы айырмашылығын алу үшін VS1-VS3 және VS2-VS4
жұппен жұмыс істейді. Тұрақты токтың температурасы U генератордың жұмыс режимінде жұмыс істейді, инвертордың ішіне кіретін L үлкен индуктивтілікке қосылады. L интервалында ауыспалы ток кернеуінің өзгеруі L өзгермейді.
Кілт ті элементтері (тиристоры) тек бағыттауды өзгертеді, бірақ ток шамасын өлшеуге арналған
жүктеме, бұл ток ағыны ретінде азық
болады. Термисторларды ауыстыруды қамтамасыз ету үшін ток инверторының жүктемесі табиғатта болуы тиіс, яғни конденсатор C параллель (немесе сериялы) жүктемені қосу керек.
C конденсаторы жұмыстарды аяқтайтын тиристорларға қарсы кернеуді қамтамасыз етеді, басқару схемасы жұмысқа кірген тиристорларды ашады. Сондықтан ағымдағы түрлендіргіште (инверторда) әдеттегі (жабық емес) тиристорлар қолданылуы мүмкін.
Автономды ток түрлендіргішінің уақыт диаграммасы мына суретте көрсетілген
Тиристорларды ауыстыру айнымалы тоқ кернеуінің жиілігін белгілейтін басқару схемасы арқылы жүзеге асырылады. Өткізу кезінде, конденсатор C-ден теріс кернеу анодпен және жабық тиристорлардың катодта уақыт аралығында сақталады.
Бос емес режимде, C конденсаторы зарядталғанда, түрлендіргіш жұмыс істемейді, өйткені тиристорлар тоқтайды. Үлкен жүктеме тогы кезінде, C конденсаторындағы кернеу жылдам төмендейді (уақыт tc қысқарады), қиғаштау пайда болуы мүмкін, яғни жұмысын тастайтын тиристорлар жабылмайды. Айналдыру кезінде ток тізбегіндегі тек ток шектеуінің белсенді қарсыласуымен ғана шектеледі. Демек, автономды ток түрлендіргіші жүктеме токтарының шектеулі ауқымында жұмыс істей алады. Шығу кернеуінің кернеуінің синусоидты фракцияларымен көрсетілген уақыт ts бұрышы ретінде қарастырылуы мүмкін. Өткізгіш қалыпты жұмыс істеуі үшін шартты сақтау қажет
Мұнда w = 2×p×
f
бұрыштық жиілік шығу кернеуі, t
выкл-
триистор тізбегінде қолданылатын уақыт.
b бұрышы келесідей болуы мүмкін:
Мұнда Y C = w× C- конденсатор модулі С, Y Н = 1/ Z Н - жүктеме модулі
Кернеу жүктемесі мен талап етілетін сыйымдылық C белсенді және реактивті күштер балансынан алынатын жүктеме параметрлерінің функциялары ретінде ұсынылуы мүмкін:
P Н = U d × I d = U Н × I Н ×cos b;
Q Н = P Н ×tg b;
![]()
Жүктемедегі негізгі гармониканың ауыспалы кернеуінің тиімді мәні
Екінші суретге назар аудара отырып мына формуланы жазуға болады:
Бірфазалы автономды ток түрлендіргіштің сыртқы сипаттамаларының бұл теңдеуі тек айнымалы параметр ретінде ғана пайда болады, бірақ жүктеме өткізгіштігі YN. C сыйымдылығын талап етілетін сыйымдылығы формула бойынша есептеуге болады
C сыйымдылығын талап етілетін сыйымдылығы формула бойынша есептеуге болады

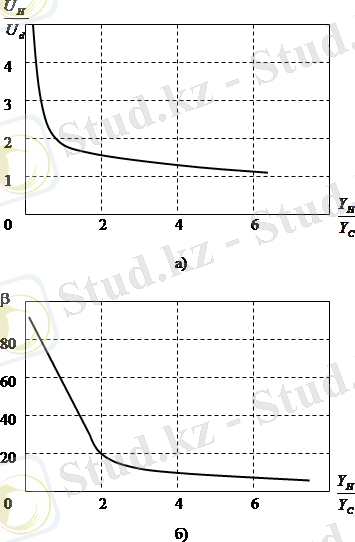

Шығару кернеуінің графиктерін және түрлендіргіштің бұрышын жүктеменің параметрлері және сыйымдылық сыйымдылық C
Тиристорларда тікелей және кері кернеудің максималды мәндері
Тиристорлық токтардың максималды, орташа және тиімді мәндері
I max = I d = P d / U d ; I a = I d /2 = P d /2 U d ; I д = I d /Ö2.
Автономды кернеу түрлендіргіштерінде AIN тұрақты ток кернеу көзі тікелей негізгі элементтерге қосылады, ол полярлықты өзгерткен кезде осы кернеуді белсенді немесе белсенді индуктивті жүктеуге қосады. Автономды кернеу түрлендіргіштері қисықтың магнитудасы, жиілігі және пішінінде реттелетін тұрақты ток айнымалы токке статикалық түрлендіруге арналған. AINs әмбебап болып табылады, жүктің мөлшерін және сипатын өзгерткенде қатаң сыртқы сипатқа ие және осы параметрлермен бірге шығыс энергиясын алуға мүмкіндік береді.
