Объектінің құрылыс бас жоспары



Жұмыс түрі:  Дипломдық жұмыс
Тегін:  Антиплагиат
Көлемі: 29 бет
Таңдаулыға:
Мазмұны:

Кіріспе
1 Сәулет-құрылымдық бөлімі
1.1 Функционалдық талаптар
1.2 Көлемдік-жоспарлық шешімі
1.3. Іргетастар
1.4 Сыртқы және ішкі қабрғалар
1.5 Баспалдақ саты мен тақтасы
1.6 Жабын элементтері
1.7 Бағаналар
1.8 Арғалықтар мен фермалар
1.9 Шатыр
1.10 Терезе мен есіктер
1.11 Ішкі және сыртқы әрлеу
1.12 Бас жоспар
1.13 Санитарлық-техникалық жабдықтар және инженерлік
қондырғылар

1.13.1 Электрлі жарықтандыру
1.13.2 Жылу беру
1.13.3 Желдету
1.13.4 Сумен қамтамасыз ету және суды алып кету
1.13.5 Телефондық жүйе, өрт сөндіру дабылы
1.13.6 Өрт сөндіру дабылы
1.14 Қоршау құрылымдарының жылу техникалық есебі
1.14.1 Қабырғаның жылу техникалық есебі
1.14.2 Төбе жабынның жылу техникалық есебі
1.15 Іргетастың жату тереңдңгігінің есебі
2 Есеп-құрылымдық бөлімі
2.1 Жобалау тапсырмасы
2.1.2 Көпқуысты тақтаны есептеу мен жобалау
2.1.2.1 Күштер мен әсерлерді анықтау
2.1.2.2 Қималарды таңдау
2.1.2.3 Нормалды қималар бойынша беріктік есебі
2.1.2.4 Нормалды қималар бойынша беріктік есебі
2.1.2.5 Қиысу мен иілулерді анықтау
2.1.2.6 Жарықшалардың пайда болу бойынша тақтаны есептеу
2.1.2.6.Жарықшалардың ұзақ пайда болу бойынша тақтаны есептеу
1
2.1.2.6.Жарықшалардың қысқа пайда болу бойынша тақтаны есептеу
2
2.1.2.7 Жинақтау әсерлері бойынша тақтаны тексеру
2.2 Баспалдақ саты мен тақтасын есептеу мен жобалау

Саты баспалдағын есептеу
2.2.1
2.2.1.1 Құрамалы темірбетон сатыны есептеу
2.2.1.2 Жүктемелермен әсерлерді анықтау
2.2.1.3 Саты қималарының өлшемдерін алдын-ала тағайындау
2.2.1.4 Бойлық арматура қимасын таңдау
2.2.1.5 Көлбеу қиманы көлденең күшке есептеу
3 Ұйымдастыру-технологиялық бөлімі
3.1 Жұмыс көлемін есептеу
3.2 Жер жұмыстары өндіру тәсілін және кешенді
механикаландыру құралдарын таңдау
3.2.1 Экскаваторды таңдау
3.3 Көлік құралдарын таңдау
3.4 Бульдозер таңдау
3.5 Топырақты механикалық тығыздайтын машина таңдау
3.6 Жинақтау кранын таңдау
3.6.1 Ілмек аспаптарын таңдау
3.7 Іргетас орналастыру технологиясы мен ұйымдастырылуы
3.8 Еңбек шығындардың машина уақытының калькуляциясын және
жұмыс өндірісінің мерзімдік жоспарын жасау
3.9 Еңбек шығындардың машина уақытының калькуляциясын
есептеу

3.10 Күнтізбелік жоспар жұмыстарын жобалау принциптері
3.11 Күнтізбелік графикті құру
3.11.1 Күнтізбелі сызбаның технико-экономикалық көрсеткіштерінің
анықтамасы
3.12 Объектінің құрылыс бас жоспары
3.12.1. Құрылыстың негізін салу, құрастыру крандар мен олардың
әсер ету аймағын анықтау
3.12.2 Ашық алаңқайлар, құрылыс құрылымдарының жабық қоймаларын
есептеу мен орнату, көлік жолдарын жобалау
3.12.3 Әкімшілік-тұрмыстық мәнді уақытша ғимараттарды есептеу мен
жобалау
3.13 Су-энергетикалық ресурстарына деген қажеттілікті есептеу
мен уақытша инжинерлік желілерді жобалау
3.13.1 Уақытша сумен қамтамасыз етуді жобалау
3.13.2 Құрылыс алаңын электрмен уақытша қамтамасыз ету
3.14 ТЭК анықтау
4 Еңбек қорғау бөлімі
4.1 Кірпіш қалауын құру кезінде еңбек қауіпсіздігі
техникасы
4.2 Тас жұмыстарын жүргізу кезіндегі қауіпсіздік техникасы
4.3 Монтаждау жұмыстарын орындаған кездегі қауіпсіздік
техникасы
4.4 Таспен жұмыс жасауға нұсқаулар

5 Экономика бөлімі
5.1 Жалпықұрылыс жұмыстарына локальды смета
5.2 Құрылыс құнының жинақтау есебі
Пайдаланған әдебиет

Кіріспе

Дипломдық жоба Степногорск қаласыңдағы Қалалық әкімдік үймереті атты
тақырыбына арналып жасалған. Жобаның мақсаты оқу процесі кезінде алған
теориялық білімді тереңдетіп, жүйеге түсіріп, оларды тәжірбие жүзінде
пайдалануға, өз бетінше құрылыстағы кездесетін проблемаларды шешуге,
инженерлік шешімдер қабылдауға даяр екендігін көрсету.
Дипломдық жобаны орындау үшін алғашқы мәліметтер ретінде қабылданды:
- ғимараттың технологиялық және ерекше шарттарының негізгі талаптары;
- құрылыс алаңының геологиялық, климаттық шарттары;
- ғимараттың негізгі конструкциялары, көлемдік жоспарлау шарттары;
- инженелік жүйелер ( электр, су, жылумен қамтамасыз ету, канализация)
орындау жағдайлары.
Ғимаратты жобалағанда қоршаған ортаны қорғау, техникалық, сәулеттік-
құрылыс және экономикалық талаптардың заманға сай талаптар орындау қажет.
Сәулет-құрылыстық бөлім ғимарат туралы жалпы түсінік беруден
басталады. Ғимарат II класқа жатады, отқа төзімділік дәрежесі -II ,
ұзақтылық дәрежесі –II. Бас жобада құрылыс алаңы мен бөлінген территорияның
функционалдық бөлшектері авто жолдар мен инженерлік жүйелердің орналасуы
т.б.нормативтік талаптарға сай негізделіп қабылданған. Бас жобаның жалпы
ауданы 0,56 га.. Көлемдік жоба шешімдері технологиялық шарттар негізінде
қабылданған. Ғимарат биіктігі 16,6 м. Ұзындығы 39,0 м, ені 42,0 м.
Есептік конструкциялық бөлімінде көпқуысты ара жабын тақтасы және
саты баспалдағы есеп негізінде қабылданған.
Технологиялық ұйымдастыру бөлімі жұмыс көлемдерін анықтау
кестесімен басталады. Еңбек сыйымдылығы ведомосі кесте түрінде есептелген.
Машина және механизімдер есептеліп таңдалып алынған. Қажетті қоймалар,
материалдар көлемі есеп негізінде қабылданған.
Экономикалық бөлімде локальды, обектілік, сводтық сметалар
құрылыстағы келісім баға ведомосі есебі негізінде орындаған

1. Сәулет-құрылымдық бөлімі

1.1 Көлемдік-жоспарлық шешім
Жобаланатын жалпы үймереті қалалық әкімдік үймеретке арналған.
Үймерет үш қабатты, жер асты бөлмелері бар.
Үймерет биіктігі – 16,6, ұзындығы – 39м, ені-42.
Қалалық әкімдік үймереті келесі қызмет ететін топты бөлмелерді қамтиды:

Бөлмелер экспликациясы:
№ Бөлме атауы Ауданы, м2
пп
1 қабат:
1 Вестибюль 227,5
2 Киім ілгіш 66,0
3 Президиум кабинеті 20,1
4 Меңгерушіснің кабинеті 21,0
5 Меңгеруші орынбасарының кабинеті 17,5
6 Қабылдау бөлмесі 18,0
7 Өртке қарсы пооты 19,5
8 Университет директорыні кабинеті 19,3
9 Қызметкерлер бөлмесі 20,1
10 Дәретханалар 34,4
11 Буфет 66,9
12 Ыдыс жуу бөлмесі 12,0
13 Буфеттің көмекші бөлмесі 18,4
14 Комендант бөлмесі 10,9
15 Оқырман залы 135,6
16 Кино сақтау бөлмесі



№ Бөлме атауы Ауданы, м2
пп
2 қабат:
17 Конференц залы 488,5
18 Дыбыс аппарат бөлмесі 12,0
19 Кино аппараттау бөлмесі 35,4
20 Фойе 198,9
21 Университеттің оқу бөлімі 19,5
22 Оқу бөлімінің меңгерушісі 19,4
23 Дәретханалар 34,5
24 Аудиториялар 334,20
25 Лектор бөлмесі 16,00
26 Баспалдақ холлы 78,50
27 Шаруа бөлмесі 17,50
28 Кітап сақтау бөлмесі 17,50



№ Бөлме атауы Ауданы, м2
пп
3 қабат:
29 Сорғыш вент камерасы 37,3
30 Консультант комнатасы 16,9
31 Рекреация 86,6
32 Дәретханалар 34,50
33 Аудитория 230,0
34 Суретші бөлмесі 17,4
35 Лекция беру аудитроиясы 181,0
36 Лектор бөлмесі 8,0
37 Кулуарлар 92,9
Жер асты төлесі:
38 №1 венткамерасы 235,0
39 Сурет лабораториясы 27,80
40 Сорғыш 30,5
41 Элеткрощитовая 22,40
42 Шеберхана 38,40
43 №2 венткамерасы 43,00
44 Коридорлар 49,30
45 Техникалық бөлме 410,00


1.2 Функционалдық талаптар
ҚНжЕ ҚР 3.02.27 – 2004 сәйкес ғимарат құрылысы жобалау және құрылыс
ережелерін белгілейтін, қаралып бекітілген құрылыс құқығына сәйкес, жер
иесінің жоба бойынша құрылыс жүргізуі, құрылыс нормалары мен ережелері
жәнебасқа да нормалық құжаттарға сәйкес жүргізілуі қажет.
Ғимараттын жалпы классификациясы көлемдік – жобалау құрылымы, қабат
және конструкторлық шешім бойынша қаралады.
Жобаланған ғимарат тұрақты тұруға арналған, қоғамдық үйге жатады,
сондықтан техникалық, эконмикалық, эстетикалық және экономикалық мақсатқа
сәйкес.
Құрылыс нысаны – Қалалық әкімдік үймереті
Құрылыстын географиялық ауданы – Степногорск қаласы
Топырақ белгілері: саздақ Jl≤0
Жер асты су деңгейі – 4,2 м.

1.3 Іргетастар
Ғимараттың құрылымдық шешімі – сыртқы және ішкі қабырғалар. Ғимараттың
кеңістік тұрақтылығы қабырғалар мен тақталардын бірлесіп жұмыс істеуі
арқылы жүзеге асырылады.
Іргетас құрылымы:
МЕСТ 13580-85 сәйкес іргетас темірбетонды, құрастырмалы тақталар және

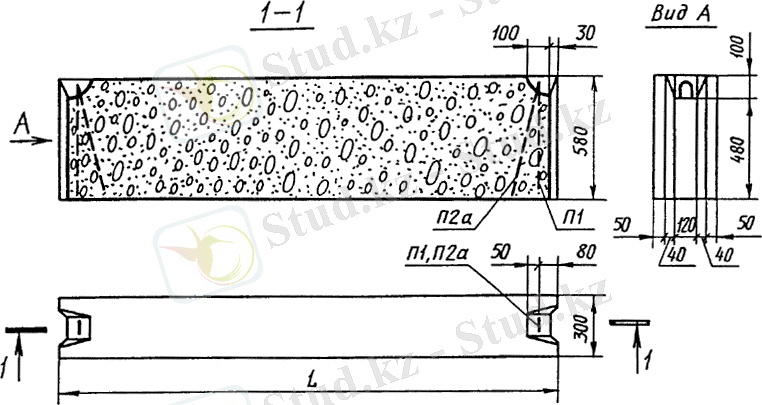

МЕСТ 13579-78* сәйкес бетонды блоктар.

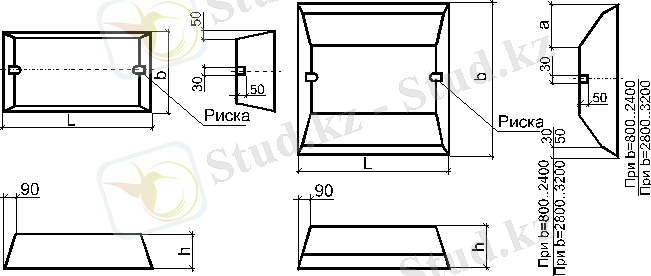

Сурет 2.3. а – Таспалы іргетастың темірбетон тақтасы.
Кесте 2.3.1. –Іргетас тақталарының геометриялық мінездемесі.

1
1 1.250-1 ЛПР 3000 1500 600
Есіктер
1 Д-1-ДГ-21-10 1000 2100 47
2 Д-2-ДО-21-12 1200 2100 13
3 Д-3-ДГ-21-7 700 2100 18
4 Д-4-ДН-21-10 1000 2400 1
Терезелер
1 О-1-ОС-15-18 1800 1500 12
2 О-2-ОС-15-15 1500 1500 39
3 О-3-ОС-10-15 1000 1500 7
Шыныттар
1 В-1 4800 1800 1
2 В-2 3500 1800 2
3 В-3 2400 1800 6

1.11 Ішкі әрлеу
Ішкі әрлеу кезінде келесі құрылыс матералдары қолданылған:
Бөлмелердің төбелері “Armstong” тектес сияқты ілмелі төбелер
жасалады. Қабырғалары сылақталған, үстінен бір қабат түзетілген ветонит
жағылады, үшінші қабаты акрилдік краскамен, ал дымқыл бөлмелерде
керамикалық плитка төселеді.
Туристтік базасының тұрғын бөлмелерде линолеум төселген. Қалған
бөлмелерде едендер цемент-құмды тұтастырғыш төселген. Үстінен керамикалық
плитка төселеді.
Еден конструкциясы
Конструкциялық шешім технико- экономикалық мақсатына қарай
қабылданады:
-қабылданған конструкцияның беріктігі мен ұзақ мерзімдігі;
- материалдардың аз шығындалуы;
-берілген материалдардың физико- механикалық көрсеткіштерін барынша
пайдалану;
-аз жұмыс күші жұмсалуы;
- максималды механизациялау;
-жергілікті материалдарды кеңінен қолдану;
-пайдаланатын материалдардың зиянсыздығы;
- оптималды гигиеналық жағдай;
- өрт- жарылыс қаіпсіздігі.
Еден МСП 2.04-101-2001 талаптары бойынша жобаланған.
Еден қалындығын ҚНжЕ РК 3.02-03-2003 бойынша қабылдайды, 4 кесте.

Бөлме нөміріЕден Серия бойынша суреті Еден Аудан,
түрі элементтерінің м2
белгілері
(атауы,
қалыңдығы,
негізі және
т.б.)
1,2,10,11,12А 1. МЕСТ 1231,6
, 6787-89*
13,20,23, бойынша
26,31,33,37 керамикалық
плитка
2. Цемент-құм
қоспасы М150,
аралықтарды
толтыру
3. шлак бетоны
БАСФ ТУ
2244-001-475476
16-00, γ=45 кг
м3,
4.
Гидрооқшаулау
Flеxigum
5. Цемент
төсемі
9,16,21, Б 1. Темірбетон 833,8
24,28, тақтасы
33,35 2. Цемент-құм
қоспасы М150,
аралықтарды
толтыру
3. МЕСТ бойынша
линолеум

Сыртқы әрлеу
Қасбетті әрлеу кезінде келесі құрылыс материалдары мен түстік шешімдер
қабылданды:
Цокольді қабаттың сыртынан декоративті таспен сәнделеді. Күнқағар
силикатты кірпіштен жасалады. Терезелер металлопластикадан салынады. Сыртқы
сатылар керамикалық плиткамен қапталады. Үймерет алаңы металл профильді
қоршаумен жабылған. Металл профилі ұнтақ жабынмен жабылған. Үймерет
ұйымдастырылған сыртқы суағармен жабдықталған.
Сыртқы қабырғаны өте сапалы беріктік бойынша керамогранит
тақтасшасымен әрлейді. Беті тегіс. Жұмыстар маркасы 100 цемент – құм
қоспасымен атқарылады.

1.12 Бас жоспар
Учаске бас жоспары тұрғын массивтің жалпы қала құрылысы шешіміне
сәйкестендіріліп дайындалды. Қажетті жүріп өту жолдары, шаруашылық алаңдар
және де жаяу жүргінші жолдары да қарастырылған. Жүріп өту жолдары
толығымен асфальтбетонды,ал тратуарлар-таспалы. Көгалдандыруға жергілікті
табиғи-климаттық жағдайларға үйреншікті элементтер қарастырылған.
Биіктік жүйесі-балтық.
Бас жоспардың сызбасында мына төмендегідей үйлер мен ғимараттар
көрсетілген. Құрылыс ауданы Степногорск қаласы.
Шағу жоспары топосъемканың нәтежесінде өндірілген МКК Қала сәулеті 2010-
шы жылы.
Үйге кірер алдында тратуарлар, гүлзарлар, брусчатка, отыратын
орындықтар, қоқыс тастайтын орындар, балалар ойнайтын алаңдар
қарастырылған. Оның ішінде баспалдағы бар сырғымақ, алты бақан, кішкентай
кұм алаңы және гимнастикалық брусия қарастырылған.
Барлық өткелдер мен жолдар асфальтталған.Сонымен қатар үйге кірер кезде
мүгедек адамдарға үйге кіре алу үшін арнайы пандус жасалған.

ҚНжЕ 2.01.01 – 82 Құрылыс климатологиясы мен геофизика сәйкес,
жұмыс бөлім дерінің инсоляциясы (күн көзінің түсуі) жағары болуы үшін бас
құрылыс жоспарында Желдің раушаны саламыз.

Кесте 1.3- Желдің бағыты мен жылдамдығы (приложение 4 ҚНжЕ 2.01.01.-82)
С СШ Ш ОШ О
Орташа-айлық -6,7 -13,4 -15,8 -15,3 -9,2
температурасы

dfһ =4,7

df =Кһ* dfһ

Кһ – ғимараттың жылу режимінің әсер етуін есепке алатын коэффициенті

ҚР ҚМжЕ 5.01-01-2002 №1 кесте.

Кһ = 0,7

df =4,8м

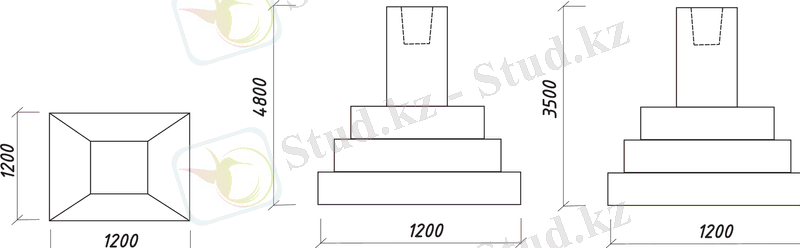

Бурабай аулысында іргетастың жату тереңдігі 4,8 м-ге тең.

2. Есеп-құрылымдық бөлімі

2.1 Құрама темір бетонды тақтасының есебі
Бастапқы мәліметер:
Құрама көп қуысты темірбетон жабын тақтасы есептелінеді. Тақта
маркасы ПК-60.12 (серия 1.141-1, в.58), бетон маркасы В15, алдын ала
кернеуленген арматура класы Ат-V, алдын ала кернеудің әдісі –
электротермикалық, бетон шығыны 1,18 м3 болат шығыны 44,96 кг, тақта
салмағы 2,95 т, нақтылы ұзындығы 5,98 м, ені 1,19 м, биіктігі 0,22 м.
Жүктемелерді анықтау:
Құрама қабат аралық жабынға жүктемелер

1 кесте

Жүктеме түрі Нормаланған Жүктеме Есептік
жүктеме, бойынша жүктеме,
Нм2 сенімділік Нм2
коэффициенті
(f
Тұрақты:

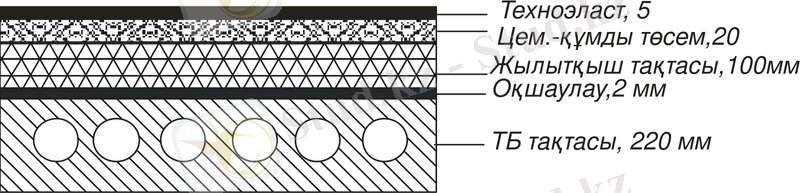

Бәсеңдету қабаты ДВП,
(=0,035м; (=250 кгм3 88 1,1 97
1 пергамин қабаты, (=0,005 м;
(=600 кгм3 30 1,1 33
цемент-құмды ерітінді
тұтастырғышы (=0,07 м; (=2400 1680 1,3 2184
кгм3
мастикамен қатпарлау , (=0,01 м;140 1,1 154

(=1400 кгм3 33 1,1 36
жылу қорғағыш негіздегі
линолиум, (=0,003 м; (=1100 3000 1,1 3300
кгм3 4971 5804
Темір бетон тақтаның өзіндік
салмағы
Барлығы:
Уақытша
Қысқа уақытты 1200 1,3 1560
Ұзақ уақытты 300 1,3 390
Барлығы: 1500 1950

Толық жүктеме:
Тұрақты және ұзақ уақытты 5271 6194
Қысқа уақытты 1200 1560

Барлығы:

Тақтаның есептік арқалығын анықтау:
Тақта арқалығының есебі Тіреу өстерінің арасындағы
аралығына тең деп аламыз.
Күштерді анықтау:

1 м ұзындығы және ені 1,2 м болатын тақталарға келесі күштер әсер етеді,
Нм:

- Нормативті қысқа уақытты
- Есептік қысқа уақытты
- Есептік тұрақты және ұзақ уақытты
- Нормативті барлығын қосқанда
- Нормативті барлығын қсқанда
- Есептік барлығын қосқанда
Толық жүктеменің әсерінен болған есептік иілу моменті
37944 Н(м
мұндағы есептік тақта арқалығы
Толық нормативті жүктеменің әсерінен болған есептік иілу моменті
(иілу және жарықшаққа қарсы есептемеге арналған) тең болған
жағдайда
31664 Н(м
Тұрақты нормативті және ұзақ-уақытша жүктемелерден болған есептік
иілу моменті
25792 Н(м
Нормативті қысқа уақытты жүктемеден болған есептік иілу моменті
5872 Н(м
Есептік жүктемеден пайда болған тіреудегі барынша көп көлденен
күштер
25900 Н
Нормативті жүктемеден пайда болған тіреудегі барынша көп көлденен
күштер

21614 Н
17606 Н
Тақта қимасын таңдап алу:
Тақтаны дайындау үшін: В15 класс бетонды қабылдаған,
; бойлық арматура болаттан Ат-V классты, ;
көлденен арматура – болаттан Вр-I классты, диаметрі (5мм; ;
арматуралау – торлармен дәнекерленген және қаңқалы болып келеді;
дәнекерленген торлар – болаттан Вр-I классты, диаметрі (4мм;
Жобаланатын тақта алты қуысты. Көп қуысты тақтаның көлденең
қимасының есебінде эквивалентті қимаға келтіреміз. Дөңгелек қуысты
ауданын тура сондай ауданды және момент инерциялы тіктөртбұрыштыға
ауыстырамыз. Анықтаймыз :

бүйірдің келтірілген қалыңдығы (тақтаның сығылған бөлігінің
есептік ені .

2.1.1 Бойлық оське қисайған қима бойынша жабын тақтасының беріктік есебі
Qn = 34,18 кН

Күш қысымының әсері Р = 166,6 кН

Көлденең арматураның керектігін тексереміз
Qсеч =2,5 · Rbt · b · h0 = 2,5 · 100 · 0,9 · 53 · 19 = 151,3 кН

Qсеч = 151,3 кН Q = 34,18 кН

Есеп бойынша көлденең арматура керек емес.
Қима енісінің көлденең күші шыңына жеткендегі шартты тексереміз.
Тірек бөлігіндегі жүктемелерді анықтаймыз:
gi = g + υ2
мұнда g – тұрақты есептік жүктеме, кНм
υ - уақытша
gi = 9,87 + 3,62 = 11,67 кНм
мәндерін анықтаймыз:
gi ≤ 0,16 · φbu · (1+ φn) · Rbt · b = 0,16 · 1,5 · (1+0,31) · 0,9 · 100 ·
53 =
= 1379,7 Нсм 125 Нсм
осыдан, қабылдаймыз:
с = lmax= 2,5 · h0 = 2,5 · 19 = 47,5 см
Қиманың үстінгі енісіндегі көлденең күшті анықтаймыз:
Q = Qmax - gi · с
Q = 34,18 – 11,67 · 0,475 = 28,64 Кн
Q = 1,5 · (1+0,31) · 0,9 · 0,9 ·53 · 192 100 47,5 = 64,1 кН
64,1 кН 29,87 кН осыдан шарт орындалады.
Көлденең арматура есеп бойынша керек емес.
Тірек бөлігінде ұзындығы14 арматураны құралымды орналастырады
Ø 4 Вр I қадамы S = h 2 = 22 2 = 11 см осыдан S = 100 мм орталық
аралықта көлденең арматура қолданылмайды.

2.1.2 Екінші шекті жағдай бойынша тақта есебі

Келтірілген қима бойынша геометриялық сипаттамасын анықтаймыз:

;

Келтірілген қиманың ауданы:

мұндағы - кернеуленген арматура қимасының ауданы, -
кернеуленбеген арматура: мұндағы 0,71 см2 – бойлық арматура
торының қимасындағы ауданы и 0,79 см2 – қиманың ауданы 4 ( 5 Вр - I каркас
К – 1; торлар үшін

Тартылыс орталығынан келтірілген қима бойынша момент инерциясы:

мұндағы,

Қиманың созылған бөлігі үшін қарсыласу мементі:

тура осы сияқты, бірақта сығылған бөлігі үшін қимасы:

Ядролық нүктеден бастап ең көп алыстаған, созылған бөлігінен бастап
келтірілген қима бойынша тартылыс орталығы:

мұндағы
сол сияқты, созылған бөлігінен (астынғы) ең аз алыстаған

2.1.3 Арматураны тіреуге созудың әсерінен болған алдын ала жоғалған
кернеулігін анықтау
Арматура алдын ала кернеуленген . Арматураның тартылу
коэффициентінің нақтылығының жоғалуын есептей келе . Бірінші
жщғалуын анықтаймыз:
Арматура кернеуіндегі релаксация ;
Температураның құламасынан , Яғни, қалыпты парлау кезінде
тіреулермен бірге тақталар қыздырылады;
Қатпардың жылжуынан бетонның деформациясын жүйелі түрде анықтаймыз:
сығылу күші
;
күштің эксцентриситеті тартылыс орталығынан келтірілген қима
бойынша

Сығылу кезіндегі бетондағы кернеу

бетонның беріліс мықтылығынның көрсеткішін мына шар бойынша
белгілейміз сонда.
2.6 п. келісімен значение моменттің сығылуына байланысты бетонның
беріліс беріктігінің көрсеткішін тең деп аламыз. Сонда қатынасы
. Сығылу күшінен болған кернеуленген арматураның тартылу
орталығының деңгейіндегі бетонның сығылған кернеуін анықтаймыз
(тақта жабынының өзіндік салмағынан моментін есептеуінсіз)
;
при (яғни(0,8) қатпардың тез жылжуынан жоғалу мынадай болады

.
Бірінші жоғалу көрсеткіштерінің қосындысы:

Бірінші жоғалуын ескере отырып кернеу болады:

екінші жоғалуын анықтаймыз:
бетонның отыруынан ;
бетонның жылжуынан болған: және атмосфералық қысымның
әсерінен болған

Кернеудің екінші жоғалуы құрайды

Арматураның алдын-ала кернеуленген жоғалу қосындысын құрайды

Арматураның бүкіл жоғалу кернеуін ескере отырып сығылу күші мынаған
тең болады

2.1.4 Бойлық өске нормаланған жарықшақтар пайда
болуының есебі
Есептеу жарықшақтың ашылуына байланысты қажеттілігін анықтау үшін
жүргізіледі. Сондай-ақ қарастырылып отырған тақта элементі жарықшаққа
қарсы тұратын 3 категорияны көрсететін талапқа жатады. Онда жүктеме
бойынша сенімділік коэффициенті мынаған тең және нормаланған толық
жүктемеден болған есептік момент мынаған тең болады .
болғанда (мұнда ішкі күштер моменті) жарықшақтар пайда болмайды.

Жарықшақтар пайда болған кезінде, элементтің нормаланған бойлық өске
қимасын қабылдай отырып, моментін есептейміз:

мұндағы (мұнда двутавырлық қима үшін ); сығылған
күшінің ядролық моменті мынаған тең , тең болғанда

Бүкіл жоғалуларын ескере отырып алдын-ала сығылған күшін анықтау: тең
болғанда

мағынасы

үлкен, демек, эксплуатациялық жұмыстар жүргізген кезде, тақтада
жарықшақтар пайда болмайды. Сондықтан жарықшақтар ашылу есебін
орындамаймыз.

Тақтаның дәлдік керу коэффициентіндегі және сығу кезіндегі үстінгі
бөлігінде бастапқы жарықшақтар пайда бола ма екенін тексереміз. Тақтаның
өзіндік салмағынан болған иілу моменті

Есептік шарт

мұндағы - бетон беріктігі үшін, сәйкесінше 12 класса В15, В7,5
тең;

Өйткені (, алдыңғы есептік шарт ескеріледі, алдын-ала жарықшақтар
пайда болмайды.

2.1.5 Тақтаның иілу есебі
Майысу, Тақтаның ортанғы арқалығында, созылған бөлігінде,
жарықшақтың жоқ болған кезінде, қисықтық көрсеткіші анықталады,
кейіптеме қолдана отырып

мұнда,келтірілген қиманың қаттылығы; - қысқа уақытты
жүктеменің әсерінен; Тұрақты және уақытша жүктеменің әсерінен
болған қоршаған ортаның ылғалдылығы 75% болғандағы құралымдарды
эксплуатациялау.
Алдын-ала сығу кезіндегі күштің әсерін ескере отырып тақта
қисықтығы мынаған тең:

сәйкесінше толық иілу:

Қисықтық және иілу нақты мағынасын анықтаймыз:
Қысқа уақытты жүктемден болған әсерлер

тұрақты және ұзақ уақытша жүктемеден болған әсерлер:

Алдын-ала сығу кезіндегі күштің қысқа уақытта әсерін ескере
элементтің иілуінің қисықтығыбүкіл жоғалуларды ескере отырып:

Ортадан тыс сығудан болған тақтаның ортанғы арқалығының иіні,

бетонды сығу кезіндегі жылжуы және отыру иіні қарастыру кезіндегі
қисықтығы:

мұнда бетонның отыруынан кернеудің жоғалуы; бетонның жылжуынан
болған арматураның кернеуінің жоғалуын нөлге тең () деп аламыз;
өйткені алдын-ала кернеуленген күштің әсерінен пайда болған бетондағы
кернеу шеткі сығылған талшықтардың деңгейі салыстырмалы түрде аз
болып келеді.

бетонды сығу кезіндегі жылжуы және отыруын қарастырған кезінде
тақтаның ортанғы арқалығындағы иіні

Толық иілу
(шекті иілу) .

2.1.6 Тақтаны дайындау, тасымалдау және құрастыру кезіндегі есебі

Тақталарды ілмек арқылы көтереді. Ілмектер 0,3 м аралықта
орналастырылған. Өзіндік салмағынан болған көтергіш ілгіш өсі бойынша
тақтаның қимасындағы кері иілу моменті (динамикалық коэффициентін
ескере отырып ).
Тез пайда болатын жылжудың жоғалуын ескермейміз; тақтаны
дайындау және құрастыру кезіндегі жұмыс істеу шартының коэффициенті;
- бетонның шекті жағдайында қысқарту (сығу) нәтижесінде болған арматураның
алдын-ала кернеуін төмендету.

Тақтаның қимасындағы беріктік есебі:
Есептеуді тақта қимасының беріктік есебін ортадан тыс сығылған
элемент ретінде жүргіземіз. Бетонның есептік қарсыласуын, тақтаның жұмыс
істеу қалпының, бетонның жобалық беріктігі 50% болғанда қабылданады:
, ал жұмыс істеу шартының коэффициентін ескере отырып
деп аламыз, құралымды алдын-ала сығу қалыпындағы қиманың беріктігін
тексеру кезінде
. Бетонның сығылған бөлігінің сипаттамасы:

Шеткі мөлшері

мұндағы кернеуленген емес арматура үшін Вр –I классты, диаметрі
5 мм.
Кездейсоқ эксцентриситетін келесі шарт арқылы анықтаймыз:
; , , тең деп аламыз Онда тең жұмыс істейтін күштің
қысу кезіндегі эксцентриситеті мынай болады:

мұнда қиманың ең аз сығылған бөлігін ескереміз, кернеуленген
арматурадан көп алшақтаған . ; есептеуде ескереміз

Талап етілген арматураның қимасындағы ауданы мынаған тең:

Нақтысына келгенде тақтаның үстінгі бөлігінде арматура талап
етілмейді.
Жарықшақтар пайда болуы бойынша қиманы тексеру:
Кернеуленген арматурадағы күш

шартты ескеруінсіз өзінің салмағынан болған қимадағы иілу
моменті

Шартты тексереміз:

мұнда
;

Бүкіл шарттар орындалады, тақтаны құрастыру және тасымалдау кезінде
қимада жарықшақтар болмайды.
Сонымен тақта жабынының бірінші және екінші топты шекті жағдай
бойынша қимасы және арматурасы есептік талаптарын қанағаттандырады.

2.2 Саты баспалдағын есептеу
1.Сатының іріленген баспалдақтары мен алаңдық тақталары қабырғалы
темірбетон тақталарын көрсетеді. Сығылған аймақта таврлы қима орналасып,
иілуге жұмыс істейді. Бөлшек баспалддақтардың косуры балкалық элемент
ретінде, бос тірекке орналастырылған, сатылардың еңісін ескеріп
есептелінеді.
Ғимараттың орналасуына байланысты құрамалы темірбетон сатыларға түсетін
нормативтік уақытша жүктемені 3-5кНм² шамасында алады.
Сатының темірбетон элементтерін, аражабын сияқты беріктілікке (1.ш.ж)
және деформацияға (2.ш.ж) қарсы есептейді.

2.2.1.1 Құрамалы темірбетон сатыны есептеу.
3 қабатты ғимаратқа, ені 1,45 м болатын саты баспалдағын есептеп және
құралымдау қажет. Қабат биіктігі 3,0 м. Баспалар еңісінің бұрышы α
≈30, баспалдақтар өлшемдері 15*30 см. Бетонмаркасы М300, қаңқа
арматураларының классы А-II, тор арматураларының классы В-1.

2.2.1.2 Жүктемелермен әсерлерді анықтау. Тұрғын және азаматтық
құрылысқа арналған индустриялық бұйымдар каталогы бойынша (ИИ-03) типтік
сатылардың өзіндік салмағы тең: g=3.6кНм² горизонтальдік проекция
бойынша .., Тұрғын үйлердің саты баспалдақтарына түсетін уақытша
жүктемелер тең р= 3кНм² (300кгсм²) жүк арту коэффициенті п=1,3;
1м ұзындыққа түсетін жүктеме:
Q=(g+p)*a=(3,6*1,1+3*1,3)*1,2=9,5кН м.
Саты аралығының ортасындағы есептік иілу моменті тең: М=q*l²8=
9,5*2,8²8=10кНм.
Тіректегі көлденең күш: Q=q*l2=9,5*2,82=14кН*м

2.2.1.3 Саты қималарының өлшемдерін алдын-ала тағайындау
Заводтық типтік формаға қатысты тағайындаймыз: тақта қалыңдығы
(басқыштар қимасы арасында) һ=30мм, қабырғалар қалыңдығы b=80мм
және қабырғалар биіктігі (косоурлар) h=170мм. Сатының нақты қимасын
сығылған аймақта сөресі орналасқан таврлы есептік қимаға ауыстырамыз:
b=2b=2*80=160мм; сөре енін bкөлденең қабырғалар жоқ кезіңде
b=2(16)+b=2(3306)+16=126см немесе b=12b+b=12*2,8+16=49,6см
артық қабылдамаймыз. Есептік мән ретінде аз мәнді b=49,6см
қабылдаймыз.

2.2.1.4 Бойлық арматура қимасын таңдау
Шарт бойынша қимасын таңдау. Шарт бойынша таврлық қимаға (х=b
кезіңде) есептік сәт таңдаймыз: М Rm*b*h*(h-
0,5*h) кезіңде бейтарап ось сөреден өтеді;
100000013,5(100)*0,85*49,6*2,8(14, 5-0,5*2,8)=2087679 Н*см, шарт
орындалады, b төртбұрышты қимасына арматураны есептеуді орындаймыз.
Есептейміз:
А=МRmb*h=100000013,5*(100)*0,85*4 9,6*14,5²
=0,083
η=0,95, ξ=0,09 2.12 кесте бойынша табамыз.
A=Mη*h*R=10000000,95*14,5*300(100 )=2,41 см².
Қабылдаймыз 2 Ø14 А-II, А=3,08см² ( -4,5%, қанағаттандырады)
2 Ø16 А-II, А=4,08см² кезіңде ( +25%, арматура біршама
шығындалады.). Әрбір қабырғаға жазық К-1 каркасын орналастырамыз.

2.2.1.5 Көлбеу қиманы көлденең күшке есептеу
Шартты тексереміз:
Q0,35* Rm*b*h
140000,35*13,5(100)*0,85*16*14,5=9 3177H. шарт орындалады,
қабырға қимасының қабылданған өлшемдері сәйкес келеді.
Qк* Rm*b*h
140000,6*1(100)0,85*16*14,5=11800H , шарт қанағаттандырылмайды,
көлденең арматураны есептеу қажет. Есептеу бойынша тіректен ¼ аралығында
арматураны құралымдаймыз. Аралықтын ¼ қашықтығында көлденең күш тең
Q=Q-d4=14000-9500(34)=6875H11800 H;
Қабырғаның орталық бөлігінде көлденең арматураны 200 мм адыммен
орналастырамыз. Аралықтың ¼ -де құрылымдық ойдан адымы S=80 мм, Ø6 мм А-1
көлденең арматураларды тағайындаймыз: (h2=1702=85мм артық емес),
f=0.283 cм², R=170 МПа; екі қаңқа үшін п=2 F=0,283*2=0,566
см². Тағайындалған S=80мм адымы келесі шарттқа сәйкес келеді:
S=0,75*к*R*b*h²Q=0,75*2*1(100)16*1 4,5²14000=36,1
Формула бойынша, көлденең шыбықтармен қабырға ұзындығ бірлігінің
қабылдайтын әсерін есептеп шығарамыз:
q=RFU=170(100)0,5668=1200 Нсм; Бетон және көлденең
шыбықтармен қабылданатын көлденең күш формула бойынша есептелінеді:
Q=2*к*b*h²*R*m*q=2*2*16*14,52*1(100 )*0,85
*1200=26200HQ=14000H; Баспалдақ сатысының көлденең қима бойынша беріктігі
қамтамасыз етіледі. Саты тақтасын диаметрі 4-6мм шыбық арқылы тормен
арматуралайды.

Орналасу адымы 100-300мм. Тақта басқыштармен тұтас құйма ретінде
байланысты және оныңберіктігі басқыштармен жұмыс істеуін ескергенде толық
қамтамасыз етіледі. Косоурға қойылатын басқыштар бос тірелген үшбұрышты
қималы балкалар ретінде есептелінеді.
Басқыштардың жұмысшы арматурасың көлік және құрастыру әсерлерін
ескеріп және басқыштар ұзындығына байланысты тағайындайды ...:
... 1 басқ = 1-1,4 м кезіңде шыбықтар диаметрі 6мм;
... 1 басқ = 1,5-1,9 м кезіңде шыбықтар диаметрі 7-8 мм;
... 1 басқ = 2-2,4 м кезіңде шыбықтар диаметрі 8-10 мм;
Хомуттарды диаметрі 4-6мм, адымы 20см арматуралардан орындайды.
Берілген берілімдерге сай металл косоурының номерін анықтау.
L=2,93м; а=1,25м; α=30; Ст.3 (R=2100 кгcм);
g=3,6кНм;
р=3,0кНм;
q=3,9+3,0=6,9кНм;
Сатының 1м горизонталь проекциясына келетін есептік жүктеме.
q=g*п+
р*п=3,6*1,1+3,0*1,4=3,96+3,9=7,86кН м;
Беріктілік шарты бойынша бір косоурдың қажетті кедергі қимасын
формула бойынша табамыз.
W=q*a*l8*m*R*2=786*1,2*2,938*0,9* 2100*2=7339,5230240=0,26см;
Қаттылық шартына сәйкес косоурдың қажетті момент инерциясын табамыз.
I=l*q*a*lcosα=0,78*6,9*1,2*2,930, 866=152,6 см;
Сортамент кестесі бойынша №14 швеллерін таңдаймыз ( I=174см);

3. Ұйымдастыру-технологиялық бөлімі

3.1 Жұмыс көлемін анықтау
№ Жұмыс атауы Есептеу формуласы Өл. Саны
пп бірл
.
1 Жерді алдын ала Fжос. = Вжос.× Lжос. = 39+10×42+10м2 2548
жоспарлау = 2548
2 Өсімдік қабатын кесу V= Fжос. × hорт. = 2548 × 0,2 = м3 510
510
Fорт.= Fжос.,×hорт.=0,2 м.
3 Қазан шұңқырды LН = L+ ++0,3+0,3 =
экскаватормен қазу 39+ +
++0,3+0,3=40
ВН = В +++0,3+0,3= 42 м 40
++ ++ 0,3+0,3= 43
2. Н:А = 1:0,5, А=4,8×0,5=2,4 м
LВ = LН+А+А=40+2,4+2,4=45 м 43
ВВ =ВН+А+А=43+2,4+2,4=48
3. VК=(ВВ+ ВН)×(LВ+ LН)= м 45
4,84 (43+ +48)×(45+40)=9280
4. LП = = 4,80,15= 32 м, i м 48
= 15%
VВ.Т.== (0+45)2×32=720
F1=0, F2=×Н=7+(7+2,4+ м3 9280
2,4)2×4,8=45

Vжал.= VК+ VВ.Т=9280+720=10000
м3 175


м2 45


м3 10000
4 Жерді қолмен өңдеу Vқол.= Vжал. × 7%=10000× 0,07=700 м3 700
5 Жерді катокпен Fк.упл.= LН×ВН= 40×43 = 1720 м2 1720
даярлау Vк.упл.= LН×ВН×hупл = 40×43 ×0,3 м3 516
=516
6 Іргетас астына құмды Vқ.т.= LН×ВН×hп.п=40×43×0,15 = 258м3 258
төсемді жасау
7 Жерді кері көму Vкері=×Р×Н=
= 0,65+(2,4+0,65)×(39+42)2×4,8
=1370 м3 1370

Жерді кері көміп тастау:
10% - қолмен м3 137
90% - бульдозер
м3 1233

№ Жұмыс атауы Есептеу формулалары Өлш. Дана
пп бірл.
8 Ленталы іретасты Құрастырма құрылымдарының дана 946
жинақтау спецификациясы бойынша
9 Бағана астына Құрастырма құрылымдарының дана 8
іретасты жинақтауспецификациясы бойынша
10 Іргетастарды
көлденең оқшаулауРфунд.×bфунд.= 170
(178,5+87)×0,6+8×1,2=170 м2
11 Іргетастарды
тігінен оқшаулау Рфунд.×hфунд..= м2 1200
178,5×4,8+87×3,5+8×4,8=1200
12 Бағаналарды Құрастырма құрылымдарының дана 34
жинақтау спецификациясы бойынша
13 Ферма мен Құрастырма құрылымдарының дана 47
арқалықтарды спецификациясы бойынша
жинақтау
14 Сыртқы V2.5=(2(A+B)H-Fой.(0,640=(2(39+42) 16,6м3 1625
қабырғаларды -(1,5×
кірпіштен қалау ×1,8×12+1,5×1,5×39+1,5×1,0×7+(4,8+ 3,5+
2,4)1,8(0,640=(2689(32,4+87,75+10, 5+19
,26)(
0,640=1625
15 Ішкі V1,5 = ((A±b)H-Fой.(0,380 = м3 270
қабырғаларды ((6-0,32+0,06)6+(9-0,32+0,19)+(18+ 0,19
кірпіштен қалау -,32)- 3,0×4(0,8×2,1×11)(
0,380= (734,16-27,72)0,38=270
16 Бөлмеаралық V пер.=(L×h)0,12=((42+26×2+6×50+9×4+
қабырғаларды +27×2)3)=174 м3 174
кірпіштен қалау
17 Баспалдақ сатыларҚұрастырма құрылымдарының дана 30
мен тақталарды спецификациясы бойынша
жинақтау
18 Аражабын Құрастырма құрылымдарының дана 372
тақталарын спецификациясы бойынша
жинақтау
19 Төбежабын Құрастырма құрылымдарының дана 132
тақталарын спецификациясы бойынша
жинақтау
20 Терезе ойықтарын F=b×h×дана = 1,5×1,5×39+1,5×1,8×12+ м2 130,65
толтыру +1,5×1,0×7 = 87,75+32,4+10,5=130,65
21 Есік және қақпа F=b×h×кол. = м2 160,32
ойықтарын толтыру=1,0×2,1×47+0,7×2,1×18+1,0× 2,4+1,2×2,1
×13=
=98,7+26,46+2,4+32,76=125,56+32,76 =160
,32
22 Шыныттар
ойықтарын толтыруF=b×h×дана=(4,8+3,5+2,4)1,8 =19,26 м2 19,26
23 Шатырды бу Fпар.= Fкөл.пр.×κ= = 42×39×1,02 =
оқшаулау 1670 м2 1670

№ Жұмыс атауы Есептеу формулалары Өлш. Дана
пп бірл.
24 Тақталы жылытқышты Fжыл.=Fкөл.пр.×κ= 42×39×1,02 = 1670м2 1670
орнату
25 Төсемді орнату Fст.= Fкөл.пр.×κ= = 42×39×1,02 = м2 1670
1670
26 Орама кілемді Fст.= Fкөл.пр.×κ= =42×39×1,02 = м2 1670
жабыстыру 1670
27 Ішкі қабырғаларды Fқаб.әр.= (42×4+39×2+6×28+9×6+18+
әрлеу +26+27)3,0×3-(122+19,26+130,65)=
=(168+78+168+54+18+26+27)3,0×3-(31 0м2 4618
,23) =4618
28 Төбелерді әрлеу Fтөб.әр.=227,5+66+20,1+21+17,5+18+ 1м2 2808,7
9,5+
19,3+20,1+34,4+66,9+12+18,4+10,9+1 3
5,6
+125+488,5+12+35,4+198,9+19,5+19,4 +
34,5+334,2+16+78,5+17,5+17,5+37,3+ 1
6,9+86,6+34,5+230+17,4+181+8+92,9= 2
808,7
29 Қабырғаларды су
эмульсия құрамымен Fқаб.бояу= Fқаб.әр.= 4618 м2 4618
бояу
30 Armstrong типті Fтөб.әр.=227,5+66+20,1+21+17,5+18+ 1м2 2808,7
ілулі төбелерді 9,5+
орнату 19,3+20,1+34,4+66,9+12+18,4+10,9+1 3
5,6
+125+488,5+12+35,4+198,9+19,5+19,4 +
34,5+334,2+16+78,5+17,5+17,5+37,3+ 1
6,9+86,6+34,5+230+17,4+181+8+92,9= 2
808,7
31 Еден астына ағаш FДСП=20,1+21+17,5+18+19,3+20,1+20, 1м2 1577,1
негізді жасау +10,9+135,6+488,5+19,4+334,2+16+23 0
+17,4+181+8=1577,1
32 Керамикалық Fцем.= 2808,7-1577,1=1231,6
тақтайша астына м2 1231,6
цемент негізді
жасау
33 Құйма еденді жасау Vбет.= Fбет..×0,25 =
(235+27,8+30,5+22,4+38,4+43+49,3+4 1м3 214,1
0)×
0,25 =856,4×0,25=214,1
34 Еденді керкамикалық
тақтайшасынан жасауFкер.тақ.= Fцем.= 1231,6 м2 1231,6
35 Еденді ковроланмен Fковр.= Fеден = м2 743,3
жабу 21+17,5+18+19,3+135,6+
+488,5+19,4+16+8=743,3
36 Еденді линолеумнан Fлин.= FДСП- м2 833,8
жасау Fковр.=1577,1-743,3=833,8
37 Еденді судан Fгидр.= Fеден = 2808,7+856,4=3665,1м2 3665,1
оқшаулау
38 Еденді жылу-дыбыстыFжылу= Fеден = 2808,7+856,4=3665,1 м2 3665,1
оқшаулау
39 Цокольді әрлеу Fшт.цок.= Р×hцок.=(39+42)2×1,05= м2 170
170
40 Отмостка астына
бетон негізіді Vотм.= Fотм × hцок.=124×0,2=25 м3 25
жасау
41 Отмостка бетін Fотм=2(L+В+2a)a=2(39+42+2×0,75)0,7 5
асфальт бетонды = м2 124
ерітіндісімен жабу =124, a=0,75м

3.2 Жер жұмыстары өндіру тәсілін және кешенді механикаландыру құралдарын
таңдау
3.2.1 Экскаваторды таңдау
Көлемі Vобщ= 10000 м3 және тереңдігі Н=4,8м қазаншұңкырды өңдеу үшін ,
жетекші кері күректі экскаватор таңдаймыз. Шөміштін түрі-тісті , топырақтың
түріне және тобына байланысты таңдаймыз .Қазаңшұңқыр көлеміне байланысты
шөміштің сыйымдылығын анықтаймыз: 0,5 и 0,65 мі . Шөмішке байланысты Е2-1-7
бойынша экскаватор таңдаймыз:
Vш=0,5 м³ үшін Э-504 және Vш=0,65 м³ үшін Э-652. Керекті экскаваторды
таңдау үшін технико-салыстыруды жасаймыз.Ол үшін әр экскаватор үшін 1 м³
өңдеу бағасын анықтаймыз:

C = (1.08*Cмаш.-алм) Палм.өн

мұндағы 1,08 - қосымша шығындар коэффициент,
Cмаш.-смен - жинаққа кіретін әр экскаватордың бір машина-алмасу өзіндік
құны

Палм.өн. - атжалға және көлік құралдарына тиелетін топырақты өңдейтін
экскаватор өнімі

Палм.өн. = Vгк ∑Nмаш.-алм.;

мұндағы Vгк - ұзынор көлемі
∑Nмаш.-алм - экскаватордың машина-алмасу толық саны

∑Nмаш.-алм = [ (Vнав.100)*N1+ (Vтр.ср. 100)*N2
] 8,2

где N1 - тысқа төгуші экскаватор жұмысының уақыт мөлшері;
N2 - көлік құралына тиеуші экскаватор жұмысының уақыт мөлшері
Экскаватордың әрбір түрі үшін 1м3 топырақты өңдеуге жұмсалатын қосымша
капиталдық салымдар былай анықтайды:

К ө = (1,07* Со.п.)( Палм.өн*tжыл )

мұндағы Со.п – экскаватордың инвентарлық-есептік құны;
tжыл – бір жылға экскаватор алмасудың номативтік саны.Шөміш көлемі 0,65
м3-ге дейінгі машиналар үшін шамамен 380 алмасу және шөміші 0,65м3
асатындары үшін 300.
Экскаваторды таңдаудағы шешуші нұсқа 1 м3 топырақты өңдеуге жұмсалатын
өзіндік шығындардың салыстырылуы арқылы жүргізіледі.
Пуд = С + Ен*Кө ;

мұндағы Ен – капиталдық салымдардың тиімділік коэффиценті , 0,15.ге тең
Смаш.алм. = 25,34теңге
N1 =2,1 маш. сағ.
N2 =2,6 маш. сағ.
∑ Nмаш.алм. = [ (194,65*2,1)100 + (1052,57*2,6)100 ] 8,2 =3,836 алм;
Псм.выр = 1247,223,836 = 325,13м3алм;
С = (1,08*25,34) 325,13 = 0,08 теңге;
Кө = (1,08*16,64*1000)( 325,13 *350) = 0,15 теңге;
Пө = 0,08+0,15*0,155 = 0,103 теңге.

Э-652 үшін
Смаш.алм = 28,30теңге
N1 =1,6 маш. час
N2= 2,1 маш.час.
∑ Nмаш.алм. = [ (2271*1,6)100 + (1052,57*2,1)100 ] 8,2 ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Құрылыс объектілерінің жіктелуі
ҚҰРЫЛЫС БАС ЖОСПАРЫ
Сеттік әлде мерзімдік жоспар
Негізгі өндіріс шығындарының есебі және құрылыстағы калькуляциялау
Жабын және ара жабындар құрастырмалы темірбетонды қуысты плитадан
ҚҰРЫЛЫСТАҒЫ ГЕОДЕЗИЯЛЫҚ ЖҰМЫСТАР
Кәсіпорынның негізгі құралдарының экономикалық маңызы
Бухгалтерлік құжат - кәсіпорындағы шаруашылық операциялардың орындалғанын растайтын немесе оны орындауға заңды түрде беретін жазбаша куәлік
Негізгі құралдар объектілері шаруашылық
Іс қағаздарын жүргізу және мұрағаттану
Пәндер
