Өндірістік жарықтандыруды есептеу


Жұмыс түрі:  Реферат
Тегін:  Антиплагиат
Көлемі: 9 бет
Таңдаулыға:

Коммерциялық емес ашық акционерлік қоғам

«АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ»

Басқару жүйелері және ақпараттық технологиялар институты

ЕГЖ №1

Пәні: «Еңбекті қорғау»

Тақырыбы: Өндірістік жарықтандыруды есептеу

Мамандығы: 5В070400-Есептеу техникасы және бағдарламалық қамтамасыз ету

Орындады: Емжаев И. Б. Тобы: ВТк-18-1

Нұсқа: №3

Қабылдады: т. ғ. к., аға оқытушы Муташева Г. С. 7

«___» 2018ж

(бағасы) (қолы)

Алматы, 2018

Жоспар

Кіріспе . . . 3

Жасанды жарықтандыру . . . 4

Табиғи жарықтандыру . . . 9

Қорытынды . . . 13

Кіріспе

Жарық беретін қондырғылардың жобалауы ҚР СНиП 2. 04. -05. 2002 (Табиғи және жасанды жарық. Құрылыс, қала құрылысы және архитектура саласындағы мемлекеттік нормативтері) нұсқаудағы қабылданған жалпы қағидаларға бағынады.

Жобаның жарық техника бөлімінде жарық сапасының көрсеткішін жэне жарықтандыру мағынасын, жүйесін, түрін жэне жарық әдістерін, жарық көздерімен жарық аспаптарын таңдауы орындалады.

Жарық аспаптарының түрі, қуаты және орналасуы жарық техникалық есептің нәтижесі бойынша таңдап алынады.

Жобалаудың тэжірибесінде жарық беретін қондырғылардың бірнеше ңұсқауларын зерттеу қажет болады. Нұсқаулар бір-бірінен бөлек немесе жиынтық сипатгамасының өзгешелігі (әртүрлі жарық жүйесі, әртүрлі шамдар мен жарық көздерінің типтері, шамдарды орнатудың әртүрлі биіктігі) арқылы ерекшеленеді.

Тапсырма шарты

Өндірістік бөлмедегі нормаланған табиғи жарықтандыруды құру үшін шамдардың санын және қажетті терезелердің ауданын есептеу.

Таңдалған нұсқаға сәйкес:

- шамдарды орналастыру схемасын құру;

- жұмыс орнындағы жарықты нүктелік әдіспен есептеу;

- ҚР ҚНжЕ сәйкес жарықтандырудың нормативтік мәндерін келтіру

2. 04-05-2002 ескерту. Табиғи және жасанды жарықтандыру. Жалпы талаптар;

- өндірістік үй-жайды жарықтандыру жүйесін пайдалану коэффициенті әдісімен қайта жаңартуды жүргізу;

- шамдардың терезелерінің жоспарланған орналасу сұлбасын келтіру; қорытындылар мен ұсыныстар жасау.

Қажетті дерек

Кесте 1- Қажетті дерек

Мекеме: Мекеме
Мекеме параметрі: Мекеме параметрі
Разрядзрит.работ:

Разряд

зрит.

работ

pпот: pпот
pстен: pстен
pпол: pпол
hнок: hнок
Орналасқан қала: Орналасқан қала
Нзд: Нзд
Қасынды орн. мекемеге дейнгі қашықтық: Қасынды орн. мекемеге дейнгі қашықтық
Мекеме: L, м
Мекеме параметрі: В, м
Разрядзрит.работ: Н, м
pпот:

ho

к, м

Мекеме:

Дәнекерлеу

цехі

Мекеме параметрі: 21
Разрядзрит.работ:

18

pпот:

5

pстен:

3

pпол: III, б
hнок:

50 50

Орналасқан қала: 50
Нзд: 10
Қасынды орн. мекемеге дейнгі қашықтық:

1

Алматы обл.
14
12

1 Жасанды жарықтандыруды есептеу

  1. Нүктелік әдіспен жарықтандыруды есептеуЕсептеу биіктігін анықтаймыз.

Һр = Н - Һсвеса - Һр. пов

Һсвеса = 1; Һр. пов = 1

схема свет Һр = 5-1-1=3 м

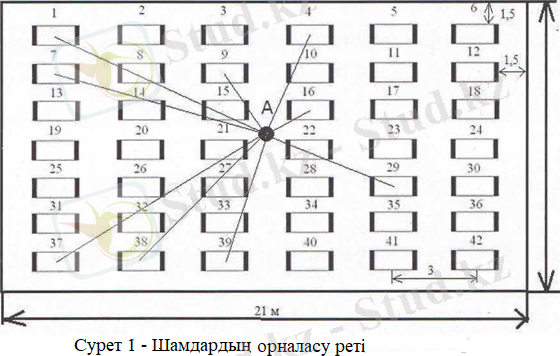

Шамдардың жалпы сызбасы [6 х 7] ; сурет 1 көрсетілген

LА =󠆥 λ* Һр

Lb = λ* Һр

LА =󠆥 (21 - 3*6) = 3

Lb = (18 - 3*5) = 3

LА = Lb

λ = L A B 𝐡 𝐩 \frac{L_{AB}\ }{\mathbf{h}_{\mathbf{p}}} = 𝟑 𝟑 \frac{\mathbf{3}}{\mathbf{3}} = 1

Қабырғадан ең жақын шамға дейінгі ара-қашақтық:

la = 0. 5* LА = 0. 5*3 = 1. 5

lb = 0. 5* Lb = 0. 5*3 = 1. 5

Есепті шығару үшін А нүктесін сурет 1 ортасынан аламыз. Міндетті түрде d i d_{i} - шам мен А нүктесінің арасындағы проекциясын табу керек.

d 15 d_{\begin{array}{r} 15\ \ \\ \ \end{array}} = d 16 \ d_{16} = d 21 {\ d}_{\begin{array}{r} 21\ \ \\ \ \end{array}} = d 22 d_{\begin{array}{r} 22\ \ \\ \ \end{array}} = 1. 5 2 + 1. 5 2 \sqrt{{1. 5}^{2} + \ {1. 5}^{2}} = 2. 12 м;

d 9 d_{\begin{array}{r} 9\ \ \\ \ \end{array}} = d 10 \ d_{10} = d 17 {\ d}_{\begin{array}{r} 17\ \ \\ \ \end{array}} = d 14 d_{\begin{array}{r} 14\ \ \\ \ \end{array}} = d 20 = d 23 = d 27 = d 28 = 1. 5 2 + 4. 5 2 = 4. 74 м ; \ d_{\begin{array}{r} 20\ \ \\ \ \end{array}} = \ d_{23} = {\ d}_{\begin{array}{r} 27\ \ \\ \ \end{array}} = d_{\begin{array}{r} 28\ \ \\ \ \end{array}} = \sqrt{{1. 5}^{2} + \ {4. 5}^{2}}\ = 4. 74\ м;

d 8 d_{\begin{array}{r} 8\ \ \\ \ \end{array}} = d 11 \ d_{11} = d 26 {\ d}_{\begin{array}{r} 26\ \ \\ \ \end{array}} = d 29 d_{\begin{array}{r} 29\ \ \\ \ \end{array}} = 4. 5 2 + 4. 5 2 \sqrt{{4. 5}^{2} + \ {4. 5}^{2}} = 6. 36 м;

d 3 d_{\begin{array}{r} 3\ \ \\ \ \end{array}} = d 4 \ d_{4} = d 18 {\ d}_{18} = d 24 d_{\begin{array}{r} 24\ \ \\ \ \end{array}} = d 13 d_{\begin{array}{r} 13\ \ \\ \ \end{array}} = d 19 \ d_{19} = d 33 {\ d}_{\begin{array}{r} 33\ \ \\ \ \end{array}} = d 34 d_{\begin{array}{r} 34\ \ \\ \ \end{array}} = 1. 5 2 + 7. 5 2 \sqrt{{1. 5}^{2} + \ {7. 5}^{2}} = 7. 64 м;

d 2 d_{\begin{array}{r} 2\ \ \\ \ \end{array}} = d 5 \ d_{5} = d 7 {\ d}_{\begin{array}{r} 7\ \ \\ \ \end{array}} = d 12 d_{\begin{array}{r} 12\ \ \\ \ \end{array}} = d 25 d_{\begin{array}{r} 25\ \ \\ \ \end{array}} = d 30 \ d_{30} = d 32 {\ d}_{\begin{array}{r} 32\ \ \\ \ \end{array}} = d 35 d_{\begin{array}{r} 35\ \ \\ \ \end{array}} = 4. 5 2 + 7. 5 2 \sqrt{{4. 5}^{2} + \ {7. 5}^{2}} = 8. 74 м;

d 1 d_{\begin{array}{r} 1\ \ \\ \ \end{array}} = d 6 \ d_{6} = d 31 {\ d}_{\begin{array}{r} 31\ \ \\ \ \end{array}} = d 36 d_{\begin{array}{r} 36\ \ \\ \ \end{array}} = 7. 5 2 + 7 . 5 2 \sqrt{{7. 5}^{2} + \ 7{. 5}^{2}} = 10. 6 м;

d 37 d_{\begin{array}{r} 37\ \ \\ \ \end{array}} = d 42 \ d_{42} = 7. 5 2 + 10. 5 2 \sqrt{{7. 5}^{2} + \ {10. 5}^{2}} = 12. 9 м;

d 38 d_{\begin{array}{r} 38\ \ \\ \ \end{array}} = d 41 \ d_{41} = 4. 5 2 + 10. 5 2 \sqrt{{4. 5}^{2} + \ {10. 5}^{2}} = 11. 42 м;

d 39 d_{\begin{array}{r} 39\ \ \\ \ \end{array}} = d 40 \ d_{40} = 1. 5 2 + 10. 5 2 \sqrt{{1. 5}^{2} + \ {10. 5}^{2}} = 10. 6 м;

Енді биіктік ( h p h_{p} ) пен d d кесіндісінің арасындағы бұрышты табайық:

t g α 1 = d 15 , 16 , 21 , 22 h p = 2. 12 3 = 0. 7 = > α 1 = 35 0 ; tg\alpha_{1\ } = \ \frac{d_{15, \ 16, \ 21, \ 22}}{h_{p}} = \frac{2. 12}{3} = 0. 7 = > \ \alpha_{1} = \ 35^{0}; \

cos α 1 3 = 0. 55 ; \cos_{\alpha_{1}}^{3} = 0. 55;

t g α 2 = d 9 , 10 , 14 , 17 h p = 4. 74 3 = 1. 58 = > α 2 = 58 0 ; tg\alpha_{2\ } = \ \frac{d_{9, \ 10, \ 14, 17}}{h_{p}} = \frac{4. 74}{3} = 1. 58 = > \ \alpha_{2} = \ 58^{0}; \

cos α 2 3 = 0. 149 ; \cos_{\alpha_{2}}^{3} = 0. 149;

t g α 3 = d 8 , 11 , 26 , 29 h p = 6. 36 3 = 2. 12 = > α 3 = 65 0 ; tg\alpha_{3\ } = \ \frac{d_{8, \ 11, \ 26, 29}}{h_{p}} = \frac{6. 36}{3} = 2. 12 = > \ \alpha_{3} = \ 65^{0}; \

cos α 3 3 = 0. 075 ; \cos_{\alpha_{3}}^{3} = 0. 075;

t g α 4 = d 3 , 4 , 13 , 18 , 19 , 24 , 33 , 34 h p = 7. 64 3 = 2. 54 = > α 4 = 69 0 ; tg\alpha_{4\ } = \ \frac{d_{3, 4, 13, 18, 19, 24, 33, 34}}{h_{p}} = \frac{7. 64}{3} = 2. 54 = > \ \alpha_{4} = \ 69^{0}; \

cos α 4 3 = 0. 046 ; \cos_{\alpha_{4}}^{3} = 0. 046;

t g α 5 = d 2 , 5 , 7 , 12 , 25 , 30 , 32 , 35 h p = 8. 74 3 = 2. 91 = > α 5 = 71 0 ; tg\alpha_{5\ } = \ \frac{d_{2, 5, 7, 12, 25, 30, 32, 35}}{h_{p}} = \frac{8. 74}{3} = 2. 91 = > \ \alpha_{5} = \ 71^{0}; \

cos α 5 3 = 0. 00345 ; \cos_{\alpha_{5}}^{3} = 0. 00345;

t g α 6 = d 1 , 6 , 31 , 36 h p = 3. 53 3 = 2. 56 = > α 6 = 75 0 ; tg\alpha_{6\ } = \ \frac{d_{1, 6, 31, 36}}{h_{p}} = \frac{3. 53}{3} = 2. 56 = > \ \alpha_{6} = \ 75^{0}; \

cos α 6 3 = 0. 0173 ; \cos_{\alpha_{6}}^{3} = 0. 0173;

t g α 7 = d 37 , 42 h p = 12. 9 3 = 4. 3 = > α 7 = 77 0 ; tg\alpha_{7\ } = \ \frac{d_{37, 42}}{h_{p}} = \frac{12. 9}{3} = 4. 3 = > \ \alpha_{7} = \ 77^{0};

cos α 7 3 = 0. 0113 ; \cos_{\alpha_{7}}^{3} = 0. 0113;

t g α 8 = d 38 , 41 h p = 11. 42 3 = 3. 8 = > α 8 = 75 0 ; tg\alpha_{8\ } = \ \frac{d_{38, 41}}{h_{p}} = \frac{11. 42}{3} = 3. 8 = > \ \alpha_{8} = \ 75^{0};

cos α 8 3 = 0. 0173 ; \cos_{\alpha_{8}}^{3} = 0. 0173;

t g α 9 = d 39 , 40 h p = 10. 6 3 = 3. 53 = > α 9 = 75 0 ; tg\alpha_{9\ } = \ \frac{d_{39, 40}}{h_{p}} = \frac{10. 6}{3} = 3. 53 = > \ \alpha_{9} = \ 75^{0};

cos α 9 3 = 0. 0173 ; \cos_{\alpha_{9}}^{3} = 0. 0173;

Осы бұрыштар арқылы ток күшін кесте 2 арқылы таба аламыз. ПВЛМ 2х40 люминесцентті шамдарды қолданайқ.

Кесте 2 - ПВЛМ шамдарының ток күші

Шам түрі
α \alpha бұрышындағы I ток күші
0
5
15
25
35
45
55
65
75
85
90
Шам түрі: ПВЛМ
α\alphaбұрышындағы I ток күші: 175
175
165
148
130
110
70
60
30
20
0

I 1 = 130 к д ; {\ \ I}_{1} = 130\ кд;

I 2 = 70 к д ; \ I_{2} = 70\ кд; \

I 3 = 60 к д ; I_{3} = 60\ кд;

I 4 = 60 к д ; I_{4} = 60\ кд;

I 5 = 30 к д ; I_{5} = 30\ кд;

I 6 = 30 к д ; I_{6} = 30\ кд;

I 7 = 30 к д ; I_{7} = 30\ кд;

I 8 = 30 к д ; I_{8} = 30\ кд;

I 9 = 30 к д ; I_{9} = 30\ кд;

Әрбір жарық көзінен бақылау нүктесіне қатысты жарықтандыру

e i = I 1 cos α i 3 h p 2 e_{i} = \frac{I_{1}\cos_{\alpha_{i}}^{3}}{h_{p}^{2}}

e 1 = 130 0. 55 3 2 = 7. 94 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{1} = \frac{130 \bullet 0. 55}{3^{2}} = 7. 94\ лк;

e 2 = 70 0. 149 3 2 = 1. 158 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{2} = \frac{70 \bullet 0. 149}{3^{2}} = 1. 158\ лк;

e 3 = 60 0. 075 3 2 = 0. 5 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{3} = \frac{60 \bullet 0. 075}{3^{2}} = 0. 5\ лк;

e 4 = 60 0. 046 3 2 = 0. 3 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{4} = \frac{60 \bullet 0. 046}{3^{2}} = 0. 3\ лк;

e 5 = 30 0. 0345 3 2 = 0. 115 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{5} = \frac{30 \bullet 0. 0345}{3^{2}} = 0. 115\ лк;

e 6 = 30 0. 0173 3 2 = 0. 057 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{6} = \frac{30 \bullet 0. 0173}{3^{2}} = 0. 057\ лк;

e 7 = 30 0. 0113 3 2 = 0. 037 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{7} = \frac{30 \bullet 0. 0113}{3^{2}} = 0. 037\ лк;

e 8 = 30 0. 0113 3 2 = 0. 037 л к ; {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{8} = \frac{30 \bullet 0. 0113}{3^{2}} = 0. 037\ лк;

e 9 = 28 0. 01 3 2 = 0. 06 л к {\ \ \ \ \ \ \ \ \ \ \ \ \ e}_{9} = \frac{28 \bullet 0. 01}{3^{2}} = 0. 06\ лк

e i = 4 7. 94 + 8 1. 158 + 4 0. 5 + 8 0. 3 + 8 0. 115 + 4 0. 057 + 2 0. 037 + 2 0. 057 = 46. 872 л к . \sum_{}^{}{e_{i} = 4 \bullet 7. 94 + 8 \bullet 1. 158 + 4 \bullet 0. 5 + 8 \bullet 0. 3 + 8 \bullet 0. 115 + 4 \bullet 0. 057 + 2 \bullet 0. 037 + 2 \bullet 0. 057 = 46. 872\ лк. }

Жалпы жарықтану:

E r = μ Ф л 1000 K 3 e i , E_{r} = \frac{\mu \bullet Ф_{л}}{1000 \bullet K_{3}} \bullet \sum_{}^{}e_{i},

мұнда μ \mu - "алынып тасталған" шамдардың әрекетін ескеретін коэффициент (1. 1 ÷ 1. 25 \div 1. 25 )

E r = 1. 1 4600 2 1000 1. 5 46. 872 = 315. 744 \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ E_{r} = \frac{1. 1 \bullet 4600 \bullet 2}{1000 \bullet 1. 5} \bullet 46. 872 = 315. 744

EH = 300 лк тұрақты жарықтандыру.

К3 - шамасы 3. 12 кестеде берілген.

E r E H \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ {\ E}_{r} \geq \ E_{H}

315. 744>300, дұрыс

  1. Коэффициент қолдану арқылы шығару

Мекеменің индексін анықтайық.

i = L B h p ( L + B ) \ \ \ \ \ \ i = \frac{L \bullet B}{h_{p} \bullet (L + B) }

i = 21 18 3 ( 21 + 18 ) = 3. 23 \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ i = \frac{21 \bullet 18}{3 \bullet (21 + 18) } = 3. 23

Жарық ағынын пайдалану коэффициентін 3. 11 кестеден анықтаймыз, табылған мекеменің индексін және берілген шағылысу коэффициенттерін ескере отырып: η=53%

Қажетті жарықтандыру кезіндегі шамдардың саны:

N = E H S Z K 3 Ф л η n N = \frac{E_{H} \bullet S \bullet Z \bullet K_{3}}{Ф_{л} \bullet \eta \bullet n}

Z - жарықтың тұрақсыздық коэффиценті (1. 1 ÷ 1. 2 \div 1. 2 ) K 3 K_{3} - запас коэф. 3, 11 кесте. S - алып жатқан ауданы. n - светильниктегі шамдар саны.

N = 300 21 18 1 , 2 1 , 5 4600 0 , 53 2 42 \ \ \ \ \ \ N = \frac{300 \bullet 21 \bullet 18 \bullet 1, 2 \bullet 1, 5}{4600 \bullet 0, 53 \bullet 2}\ \approx 42

Дәлелдеулер арқылы берілген лампалар санының осы жерге жеткілікті екенін көрсеттік.

2 Табиғи жарықтандыруды есептеу

2. 1 Есептің шарты

Адамдар тұрақты болатын үй-жайларда, әдетте, табиғи жарық болуы тиіс. Жаңа үй-жайларды жобалау кезінде, ескілерін қайта жаңарту кезінде, кеме үй-жайларының және басқа да объектілердің табиғи жарығын жобалау кезінде ҚР ҚНжЕ талаптарына сәйкес ТЖК нормаланған мәнін қамтамасыз ететін жарық ойықтарының ауданын анықтау қажет. 2. 04-05-2002 "табиғи және жасанды жарықтандыру. Жобалау нормалары".

2. 2 Қабырғаға түсетін жарықтың ауданын есептеу

Есептеу мынадай формулалар бойынша көлденең және жоғарғы жарықтандыру кезінде жарық ойықтарының ауданын алдын ала анықтау болып табылады:

Көлдының жарық кезінде

Төбеден түсетін жарыққа

мұнда: Ѕо-бүйірлік жарықтандыру кезіндегі жарық ойықтарының ауданы, м2;

Sn-үй-жай еденінің ауданы, м2;

е н -КЕО нормаланатын мәні

К з -қор коэффициенті, 3. 11-кесте бойынша қабылданады

К зд - қарсы тұрған ғимараттардың терезелерін қараңғылауды ескеретін коэффициент 3. 8-кесте бойынша қабылданады;

nо-терезелердің Жарық сипаттамасы 3. 2-кесте бойынша қабылданады;

tо-Жарық өткізудің жалпы коэффициенті мынадай формула бойынша анықталады:

r1 - бөлме бетінен шағылысқан және ғимаратқа жанасатын төсеніш қабатының арқасында бүйірлік жарықтандыру кезінде ТЖК көтерілуін ескеретін коэффициент 3. 9-кесте бойынша қабылданады;

Бөлме еденінің ауданын :

S n =L*B=21*l8=378 м 2

Әртүрлі аудандарда орналасқан ғимараттар үшін ТЖК, е N нормаланатын мәнін мына формула бойынша анықтау керек:

еN = е н * mN

где mN - коэффициент светового климата, определяемый из таблицы 3. 1

[1] .

Берілген жарық белдеуі үшін (Алматы қ. ) CШ, СБ горизонтының жақтаулары бойынша жарық ойықтарының бағдарын аламыз (ғимараттың сыртқы қабырғаларында) :

mN = 0, 7

е н - ТЖК-нын мәні 3. 12 кесте бойынша, көру жұмыстарының разряды III б; табиғи жарықтандыру үшін (көлденең жарықтандыру кезінде) анықтаймыз:

е н = 1. 5

Демек:

е н = 1. 5*0. 7 = 1, 05

Уй жағдайын және жарық өткізетін материалдың орналасуын ескере отырып қор коэффициентін кестемен табамыз 3. 11:

К 3 =0, 75

... жалғасы
