Ауаны тозаңнан тазарту құралдары мен әдістері

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 7 бет
Таңдаулыға:

Қазақстан Республикасының Білім және Ғылым министірлігі

«Алматы Энергетика және Байланыс университеті» коммерциялық емес АҚ

Жылу энергетика және жылу техника институты

«Еңбек қауіпсіздігі және инженерлік экология» кафедрасы

№3 студенттік өзіндік жұмыс

Еңбек қорғау және күзету пәні бойынша

Тақырыбы: «Ауаны тозаңнан тазарту құралдары мен әдістері»

Мамандығы: «5В070400» Есептеу техникасы және бағдарламалық қамтамасыз ету

Орындаған: Изтилеу Ерасыл

(қолы) (уақыты)

Курс: ВТк-18-1

Тексерген: кафедра профессоры Жандаулетова Ф. Р.

« » 2018ж.

(бағасы) (қолы)

Алматы 2018

Жоспары:

Өндіріс орындарының шығарылымдарын(ауаны) шаңнан құрғақ тазарту тәсілдері мен қондырғылары түрлері. Жалюзді шаң бөлушіЦиклонның жұмыс істеуі
Ауаны ұсақ шаң, газ түріндегі ластаушы заттардан ылғалды тазарту әдістерімен, құрылғылардың құрылыстары, көрсеткіштерімен, жұмыс принциптері.

2. 1. Іші қуыс, форсункалы скруббер

2. 2. Тазартылған газ шашыратқыш

2. 3. Насадка

3. Қорытынды
4. Әдебиеттер тізімі

I. Өндіріс орындарының шығарылымдарын(ауаны) шаңнан құрғақ тазарту тәсілдері мен қондырғылары түрлерімен танысу.

Шаң ұстаушы құрылғының классификациясы қатты бөлшектерді газды фазадан бөліп алу механизм принципіне негізделген. Шаң ұстаушы құрылғы әр қилы болып келеді және де ол 4 типке бөлінеді .

Ауа мен газды жабыспайтын шаңнан тазалайтын қарапайым да кең қолданылатын құрғақ тазартқыш аппараттар жатады. Осылардың қатарына құрылымы әр түрлі циклондар жатады .

Тазартылатын газ патрубок арқылы корпустың ішкі бетіне жанасып енеді. Шаң қалдықтары корпус қабырғасына соғылып, бункерге түседі. Шаңнан тазартылған газ 1800 бұрылып, түтікше арқылы циклоннан шығады. Осындай циклондарды газды алдын - ала тазарту үшін қолданады және оларды фильтр және электрофильтр алдына орнату керек. Газды шаңнан тазарту үшін цилиндрлі (ЦН-11, ЦН-15, ЦН-24, ЦП-2) және конусты (СК-ЦН-

34, СК-ЦН-34М және СДК-ЦН-33) циклондар қолданылады.

Газдың көп мөлшерін тазарту үшін батарейлі циклондар қолданылады. Батарейлі циклондардың жұмыс істеу эффектілігі циклонды тазартқыштардан 20- 25 % төмен болады.

1-сурет. Шаң ұстаушы құрылғылардың классификациясы

1. Корпус 2. Патрубок 3. Түтік 4. Бункер

2-сурет. Циклонның жұмыс істеу сұлбасы

1. Тор

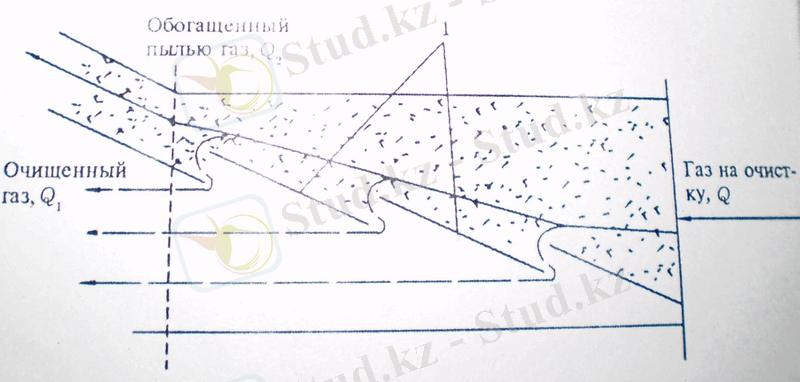

Жалюзді шаң бөлуші

Газ ағымын тазартылған және шаңды газға бөлу үшін жалюзді шаң бөлушіні қолданады . Тазартуға жіберілетін газ ағымы жалюзді торда екі ағымға бөлінеді: тазартылған Q1 = (0, 8-0, 9) Q және шаңды Q2 = (0, 1-0, 2) Q. Шаңнан тазартылатын ауа ағымы жалюзді тор көзінен өтеді. Жалюзді шаң бөлуші шаңнан жақсы тазартады, мұндағы тазарту дәрежесі тор көздіңразмеріне және ауа ағымының жылдамдығына байланысты. Олар 450-6000С температурада түтінді газды ірі дисперсті шаңнан тазартуға арналған. Ротационды шаң ұстауыштар өлшемі 5мкм бөлшектерден ауаны тазартуға арналған .

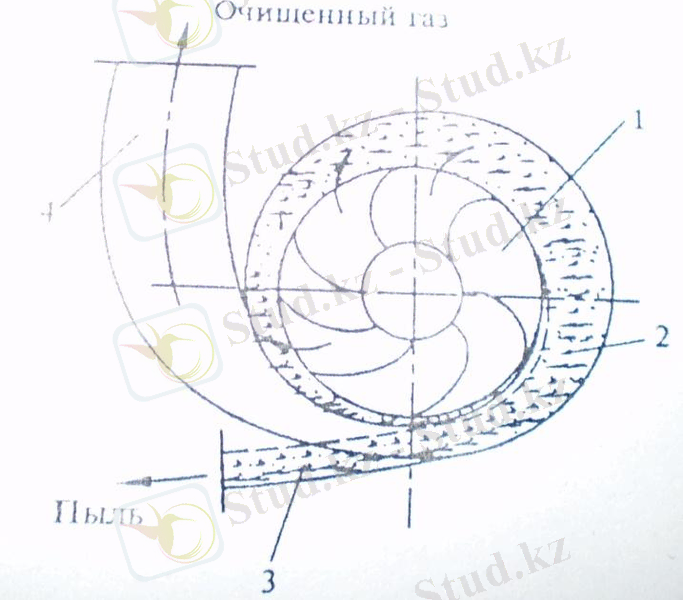

Вентиляторлы дөңгелекке шаңды ауа немесе газ беріледі, тазартып, шаң бункерге түседі, ал тазарған газ патрубокқа кетеді. Ротационды аппараттар компактілі құрылымымен ерекшеленеді және үздіксіз жұмыс істейді. Мұндағы тазарту принципі центрден тепкіш күштің әсеріне негізделген. Салмағы ауыр қатты бөл-шектерайналу күші әсерінен спиралды кожухқа жапсырылып 3-ші жолмен кетеді(бункерге), ал таза ауа ары қарай потрубокпен жоғары кетеді.

3-сурет. Жалюзді шаң бөлуші

1. Вентиляторды дөңгелек

2. Спиральді кожух. Ротационды шаң бөлуші.

3. Шаң түсуші тесік

4. Патрубок

Ауаны ұсақ шаң, газ түріндегі ластаушы заттардан ылғалдытазарту әдістері, құрылғылары. Газды ылғалды тазарту аппараттары немесе скрубберлер кең таралған. Көлемі 0, 3 - 1, 0 мкм ұсақ дисперсті шаңнан тиімді тазартады және де ыстық және жарылғыш қауіпті газдарды да шаңнан тазарта алады. Олардың жұмыс істеу принципі шаң бөлшектерінің тамшыларға (су не химиялық қоспа) қонуына негізделген .

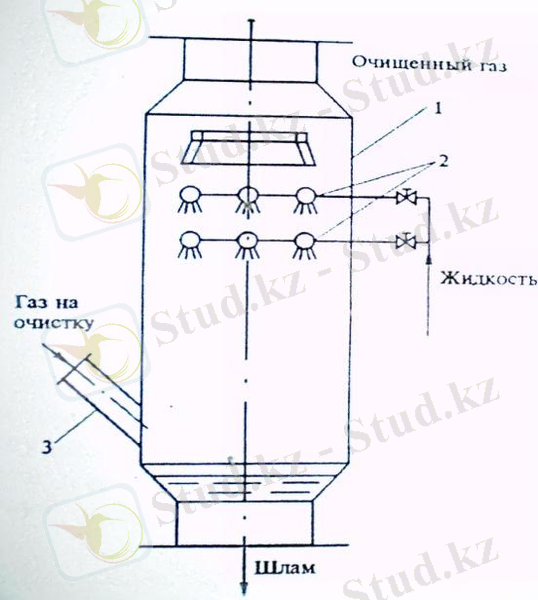

4(сурет) . Іші қуыс, форсункалы скруббер

1-қорап

2-форсунды белдіктер

3-патрубок

Іші қуыс, форсункалы скруббер

Құрылымы бойынша полые не форсунды скрубберлер қарапайым болып келеді. Мұнда шаңды газ ағымы патрубок арқылы сұйықтық айнасына бағытталады. Одан кейін шаңды газ сұйықтық тамшыларының ағымына қарсы көтеріледі. Осындай түрлі аппараттар қарсы ағым принципімен жұмыс істейді.

Тазартылған газ шашыратқыш

Сұйықтыққа қарсы жүреді. Насадкалы тазарту тиімділігі 10 мкм бөлшектерде 0, 6-0, 7 құрайды. Полый форсунды скруббер газды тазартумен қатар оны суытады. Полые скруббермен қатар насадкалы скрубберлер қолданылады .

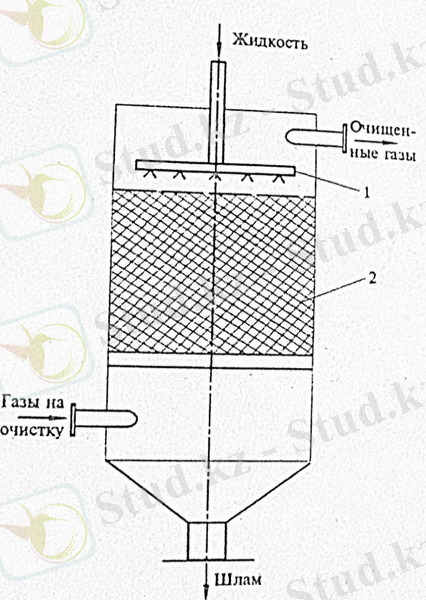

5-сурет. Шашаратқыш құрылғы

Насадка

Насадка көмегімен скруббердің беткі қабаты жақсы дамыған. Ол газ бен шашыраған сұйықтық арасында байланысты ұстап тұрады. Пайда болған пленка насадканың бір элементінен екіншісіне ауысып отырады. Насадка элементіне Рашиг сақинасы жатады. Ол карамикадан не пластмассадан жасалған цилиндр немесе шар болады. Оның диаметрі 20-40 мм. Насадкалы скрубберлер газды суытуға, тұманды көруге немесе еріген шаңды көруге (мысалы, натрий сульфаты) қолданылады.

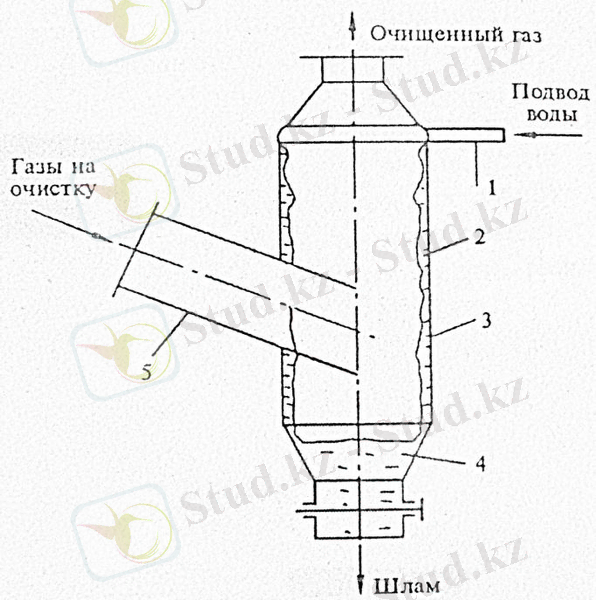

Ылғалды тазартуға токсинді емес не жарылғыш емес газдарды шаңнан тазартуға центробежді скрубберлер қолданылады . Мұнда шаң бөлшектері центробежді күш арқылы сұйықтық пленкасына жіберіледі. Сұйықтық пленкасы 0, 3мм - дан көп болмайды, ол шаң бөлшектерімен бірге бункерге ағады. Осындай тазартудың тиімділігі аппарат қорабының диаметріне, кіріс патрубоктың газ жылдамдығына және де шаңның дисперстілігіне байланысты болады.

Ылғалды тазартуға токсинді емес не жарылғыш емес газдарды шаңнан тазартуға центробежді скрубберлер қолданылады . (6-сурет)

6-сурет. Центробежді скрубберлер
